以太网 ppt课件
t=
B B 检测到发生碰撞
IP 数据报 46 ~ 1500
数据
IP 层
4 FCS MAC 层
MAC 帧
物理层
以太网 V2 的 MAC 帧格式
当传输媒体的误码率为 1108 时， MAC 子层可使未检测到的差错小于 11014。
FCS 字段 4 字节
字节 6
6
目的地址 源地址
2 类型
IP 数据报 46 ~ 1500
数据
IP 层
A 不接受
只有 D 接受 B 发送的数据
B
B向 D 发送数据
C 不接受
D 接受
E 不接受
以太网的广播方式发送
总线上的每一个工作的计算机都能检测到 B 发 送的数据信号。
由于只有计算机 D 的地址与数据帧首部写入的 地址一致，因此只有 D 才接收这个数据帧。
其他所有的计算机（A, C 和 E）都检测到不是 发送给它们的数据帧，因此就丢弃这个数据帧 而不能够收下来。
具有广播特性的总线上实现了一对一的通信。
为了通信的简便 以太网采取了两种重要的措施
采用较为灵活的无连接的工作方式，即 不必先建立连接就可以直接发送数据。
以太网对发送的数据帧不进行编号，也 不要求对方发回确认。
这样做的理由是局域网信道的质量很好，因 信道质量产生差错的概率是很小的。
以太网提供的服务
无连接: 在发送和接收适配器之间没有握手 不可靠: 接收适配器不向发送适配器发送应答
或否定应答
传送给网络层的数据报流可能有丢包 如果应用程序使用TCP，将能弥补丢包 否则，应用程序将发现丢包
以太网的MAC协议：CSMA/CD
从总线拓扑到星型拓扑
直到20世纪90年代，总线拓扑流行 后来，星型的集线器 目前星型的交换机
电力系统配电自动化基础知识ppt课件
(二级主站) 配电变电站
远方表计 说明：
馈线FTU 信息传输通道
大区电网调度中心
主网枢纽变电所 500KV以上
省调中心
EMS
省辖变电站 200KV以上 发
一般变电站
、 输
枢纽变电站
、
变
一般变电站 等
环
地调所
节
一般变电站 配调中心 县级调度所 配电变电站 电容器组
不确定联接
DMS
变
配电 电
DA
变电 站和
38
智能电网的含义
不是具体的技术，是对因特网（IP）通信、信号传感、 自动控制、计算机、电力电子、超导材料等领域新技 术在输配电系统中应用的一种总称。
代表现代电网发展模式、一种电网建设理念，是人们 对未来电网的愿景。
这些新技术的应用不是孤立的、单方面的， 不仅仅是对传统输配电系统进行简单地改进、 提高。
MF
CX12
CX11
CX21
JX2
... ...
CX22
9
一次设备/2
环网开关柜：简称环网柜，用于电缆供电环网中，起 着分支、分段、联络功能。环网柜是一种组合配电装 置，包含负荷开关柜、断路器柜、负荷开关-熔断器组 合电器柜等功能柜单元。可将负荷开关柜或组合电器 柜做成单个柜子，也可将几个负荷开关柜与组合电器 柜集成在一个柜（箱）体内，根据需要可配置接地开 关、电流互感器、电压互感器、避雷器、高压带电显 示器、“五防闭锁”装置等。一个环网柜的进出线回 路数一般在3~6路之间。
配电线路、断路器、负荷开关、配电（杆上）变压器 等。 供电系统（配电系统）：配电网及其二次保护、控制、 监视与计量设备
3
输电网与配电网划分示意图
输电网
远方表计 说明：
馈线FTU 信息传输通道
大区电网调度中心
主网枢纽变电所 500KV以上
省调中心
EMS
省辖变电站 200KV以上 发
一般变电站
、 输
枢纽变电站
、
变
一般变电站 等
环
地调所
节
一般变电站 配调中心 县级调度所 配电变电站 电容器组
不确定联接
DMS
变
配电 电
DA
变电 站和
38
智能电网的含义
不是具体的技术，是对因特网（IP）通信、信号传感、 自动控制、计算机、电力电子、超导材料等领域新技 术在输配电系统中应用的一种总称。
代表现代电网发展模式、一种电网建设理念，是人们 对未来电网的愿景。
这些新技术的应用不是孤立的、单方面的， 不仅仅是对传统输配电系统进行简单地改进、 提高。
MF
CX12
CX11
CX21
JX2
... ...
CX22
9
一次设备/2
环网开关柜：简称环网柜，用于电缆供电环网中，起 着分支、分段、联络功能。环网柜是一种组合配电装 置，包含负荷开关柜、断路器柜、负荷开关-熔断器组 合电器柜等功能柜单元。可将负荷开关柜或组合电器 柜做成单个柜子，也可将几个负荷开关柜与组合电器 柜集成在一个柜（箱）体内，根据需要可配置接地开 关、电流互感器、电压互感器、避雷器、高压带电显 示器、“五防闭锁”装置等。一个环网柜的进出线回 路数一般在3~6路之间。
配电线路、断路器、负荷开关、配电（杆上）变压器 等。 供电系统（配电系统）：配电网及其二次保护、控制、 监视与计量设备
3
输电网与配电网划分示意图
输电网
POE技术介绍ppt课件
Disconnection PSE检测PD是否断开
PSE会通过特殊的检测方式来判断PD是否已经断
开，如果PD断开，PSE将关闭端口输出电压。端口
状态回到Detection状态。对于PSE供电系统，其理
想的输出波形如图所示：.
11
PoE系统配置管理
这部分功能是PoE的核心内容，利用该PSE供电 系统可以为用户提供智能的电源管理，包括功率 分配、设备功率分级、使能/禁止端口供电等， 这些特性归纳阿如下：
Classification(可选)，PSE确定PD功耗。
PSE通过检测电源输出电.流来确定PD功率等级。 10
Powerup，PSE给PD供电
当检测到端口下挂设备属于合法的PD设备时，并且 PSE完成对此PD的分类（可选），PSE开始对该设备 进行供电，输出－48V的电压。
RTP & Power management，实时监控，电源 管理
3.4,PSE设备可以自动检测到端口掉电并
关闭电源输出
.
15
POE供电的主要特性与参数
.
16
POE的优点
节约成本
易于安装 管理
安全
可延伸性
17
POE的产品
MT-ES3226F-POE MT-ES3228F-POE MT-ES2224EF-POE
MT-WA715NPL-POE MT-WA815NPL-POE MT-WA815NPH-POE MT-WA811NP-POE
流电和比特流（数据）在同一组线缆上传输，这类似 于多路复用技术。可以把1-2
脚链接形成正（或负）极，把3-6脚链接形成负（或 正）极。
.
7
A如lt图er所na示t，iv4e-5B脚(链模接式形B)成—正通极过，空7-闲8脚脚链供接电形成负

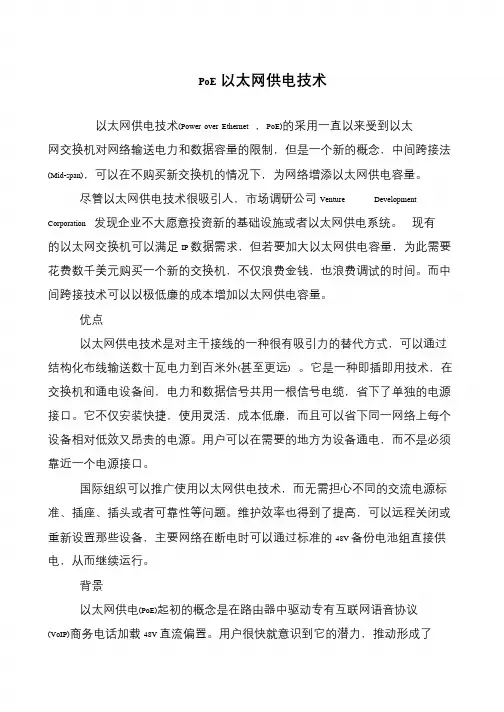

PoE以太网供电技术
PoE以太网供电技术以太网供电技术(Power over Ethernet ，PoE)的采用一直以来受到以太网交换机对网络输送电力和数据容量的限制，但是一个新的概念，中间跨接法(Mid-span)，可以在不购买新交换机的情况下，为网络增添以太网供电容量。
尽管以太网供电技术很吸引人，市场调研公司Venture Development Corporation 发现企业不大愿意投资新的基础设施或者以太网供电系统。
现有的以太网交换机可以满足IP 数据需求，但若要加大以太网供电容量，为此需要花费数千美元购买一个新的交换机，不仅浪费金钱，也浪费调试的时间。
而中间跨接技术可以以极低廉的成本增加以太网供电容量。
优点以太网供电技术是对主干接线的一种很有吸引力的替代方式，可以通过结构化布线输送数十瓦电力到百米外(甚至更远) 。
它是一种即插即用技术，在交换机和通电设备间，电力和数据信号共用一根信号电缆，省下了单独的电源接口。
它不仅安装快捷，使用灵活，成本低廉，而且可以省下同一网络上每个设备相对低效又昂贵的电源。
用户可以在需要的地方为设备通电，而不是必须靠近一个电源接口。
国际组织可以推广使用以太网供电技术，而无需担心不同的交流电源标准、插座、插头或者可靠性等问题。
维护效率也得到了提高，可以远程关闭或重新设置那些设备，主要网络在断电时可以通过标准的48V 备份电池组直接供电，从而继续运行。
背景以太网供电(PoE)起初的概念是在路由器中驱动专有互联网语音协议(VoIP)商务电话加载48V 直流偏置。
用户很快就意识到它的潜力，推动形成了一个开放的国际标准。
这可以防止该技术被某一品牌的设备捆绑，减少由非兼容产品导致的互换性问题和危险状况的发生。
目前的以太网供电(PoE)标准IEEE802.3af，于2003 年正式批准，适用于需要12.95W 以下的设备。
这个标准对安全性和安装时的保护有强制要求，确保在现有的Cat5/Cat5e 网线中安全、可靠地输送(15.4W，48V 输入)电力。
《POE供电技术》课件
高ห้องสมุดไป่ตู้化发展
未来POE供电技术将更加注重能效，通过优化供 电方案、采用高效电源等方式，提高能源利用效 率。
绿色化发展
随着环保意识的提高，POE供电技术将更加注重 环保，采用清洁能源、减少能源浪费等方式，实 现绿色发展。
未来POE供电技术的挑战和机遇
挑战
随着技术的发展，POE供电技术的要求也越来越高，需要不断进行技术升级和创新。同时，随着能源结构的调整 ，POE供电技术的市场环境也在发生变化，需要适应市场需求的变化。
企业应积极拓展POE供电技术的应用领域，挖掘市场需求，扩大市场份
额。
03
加强合作与交流
企业应加强与国内外同行的合作与交流，共同推动POE供电技术的发展
。同时，政府也应加大对POE供电技术研发的支持力度，为企业的技术
创新提供政策保障。
感谢您的观看
THANKS
POE供电技术的安全性分析
电气安全
POE供电技术采用低电压直流供电，有效避免了 电击等电气事故的发生。
网络安全
通过数据加密和访问控制等措施，确保网络传输 的安全性，防止数据被窃取或篡改。
设备安全
POE供电技术能够为网络设备提供稳定的电力供 应，避免设备因电力问题而损坏。
POE供电技术的可靠性分析
机遇
随着社会的发展，POE供电技术的应用领域越来越广泛，如智能家居、智慧城市等。同时，国家政策的支持也为 POE供电技术的发展提供了有力保障。
如何应对未来POE供电技术的发展趋势
01
加强技术研发
企业应加大技术研发的投入，不断探索新的技术路线和解决方案，提高
POE供电技术的核心竞争力。
02
拓展应用领域
POE供电技术在安防监控系统中的应用
未来POE供电技术将更加注重能效，通过优化供 电方案、采用高效电源等方式，提高能源利用效 率。
绿色化发展
随着环保意识的提高，POE供电技术将更加注重 环保，采用清洁能源、减少能源浪费等方式，实 现绿色发展。
未来POE供电技术的挑战和机遇
挑战
随着技术的发展，POE供电技术的要求也越来越高，需要不断进行技术升级和创新。同时，随着能源结构的调整 ，POE供电技术的市场环境也在发生变化，需要适应市场需求的变化。
企业应积极拓展POE供电技术的应用领域，挖掘市场需求，扩大市场份
额。
03
加强合作与交流
企业应加强与国内外同行的合作与交流，共同推动POE供电技术的发展
。同时，政府也应加大对POE供电技术研发的支持力度，为企业的技术
创新提供政策保障。
感谢您的观看
THANKS
POE供电技术的安全性分析
电气安全
POE供电技术采用低电压直流供电，有效避免了 电击等电气事故的发生。
网络安全
通过数据加密和访问控制等措施，确保网络传输 的安全性，防止数据被窃取或篡改。
设备安全
POE供电技术能够为网络设备提供稳定的电力供 应，避免设备因电力问题而损坏。
POE供电技术的可靠性分析
机遇
随着社会的发展，POE供电技术的应用领域越来越广泛，如智能家居、智慧城市等。同时，国家政策的支持也为 POE供电技术的发展提供了有力保障。
如何应对未来POE供电技术的发展趋势
01
加强技术研发
企业应加大技术研发的投入，不断探索新的技术路线和解决方案，提高
POE供电技术的核心竞争力。
02
拓展应用领域
POE供电技术在安防监控系统中的应用
简述（POE）以太网供电技术
