3.3KW -6.6KW汽车车载充电机充电桩原理及设计
车载充电机原理
车载充电机原理车载充电机是指安装在车辆内部，用于给移动设备充电的装置。
它通过车辆的电源系统，将电能转化为可用于充电的电流和电压。
车载充电机的原理是基于电磁感应和电能转换的原理，下面我们将详细介绍车载充电机的工作原理。
首先，车载充电机的核心部件是直流-交流变换器。
当车辆行驶时，车载充电机会通过车辆的直流电源系统获取电能，然后通过直流-交流变换器将直流电转换为交流电。
这样就能够为移动设备提供标准的交流电源。
其次，车载充电机内部还配备了电压稳定器和电流限制器。
电压稳定器可以确保输出的电压稳定在设定的数值范围内，避免因电压波动而对移动设备产生损害。
而电流限制器则可以确保输出的电流在安全范围内，避免因电流过大而导致设备过热或损坏。
另外，车载充电机还采用了高效的电能转换技术。
通过使用高效的电子元件和电路设计，车载充电机可以将车辆电源系统提供的直流电能高效地转换为交流电能，从而最大限度地减少能量损耗，提高充电效率。
此外，为了保证车载充电机的安全性能，它通常还会配备过压保护、过流保护和短路保护等功能。
一旦检测到电压过高、电流过大或短路情况，车载充电机会立即停止输出电能，以保护车载充电机和移动设备的安全。
总的来说，车载充电机的原理是基于直流-交流变换、电压稳定、电流限制和高效能转换等技术原理。
它通过这些技术手段，将车辆的直流电能转换为适用于移动设备的交流电能，并且在保证充电效率的同时确保安全性能。
因此，车载充电机在现代车辆中扮演着越来越重要的角色，为人们的移动生活提供了便利和安全保障。
车载充电机结构原理
车载充电机结构原理
车载充电机是指固定安装在电动汽车上的充电机，其主要功能是为电动汽车的动力电池提供安全、可靠的充电服务。
以下是车载充电机的结构原理：
1. 输入端口：车载充电机通过输入端口与外部电源连接，一般使用交流电（AC）作为输入电源。
2. 整流滤波电路：输入的交流电经过整流滤波电路转换为直流电（DC），以供后续充电使用。
3. 功率因数校正（PFC）电路：为了提高能源利用效率和减少对电网的干扰，车载充电机会采用功率因数校正电路，对输入电流进行整形和调节，使其接近正弦波。
4. 逆变电路：将直流电转换为高频交流电，以便对电池进行充电。
5. 变压器：变压器用于将逆变后的高频交流电升压或降压到适合电池充电的电压。
6. 输出端口：经过变压器调整后的交流电通过输出端口连接到电动汽车的电池，为其提供充电。
7. 控制电路：控制电路用于监测和调节充电过程，包括充电电流、电压、温度等参数的控制，以确保充电安全和效率。
8. 通讯接口：部分车载充电机还具备与车辆的通讯接口，以便与车辆的电池管理系统（BMS）进行信息交互，实现智能充电管理。
总之，车载充电机通过将外部交流电转换为适合电池充电的直流电，实现对电动汽车电池的安全、高效充电。
其结构原理涉及到电源转换、控制和保护等多个方面，以满足电动汽车的充电需求。

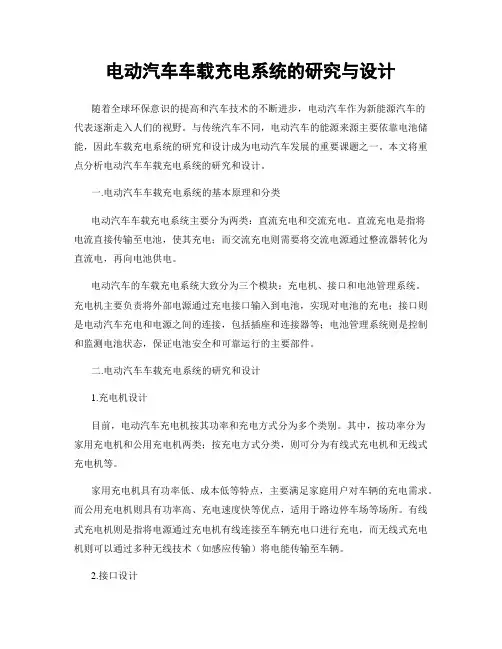

电动汽车车载充电系统的研究与设计
电动汽车车载充电系统的研究与设计随着全球环保意识的提高和汽车技术的不断进步，电动汽车作为新能源汽车的代表逐渐走入人们的视野。
与传统汽车不同，电动汽车的能源来源主要依靠电池储能，因此车载充电系统的研究和设计成为电动汽车发展的重要课题之一。
本文将重点分析电动汽车车载充电系统的研究和设计。
一.电动汽车车载充电系统的基本原理和分类电动汽车车载充电系统主要分为两类：直流充电和交流充电。
直流充电是指将电流直接传输至电池，使其充电；而交流充电则需要将交流电源通过整流器转化为直流电，再向电池供电。
电动汽车的车载充电系统大致分为三个模块：充电机、接口和电池管理系统。
充电机主要负责将外部电源通过充电接口输入到电池，实现对电池的充电；接口则是电动汽车充电和电源之间的连接，包括插座和连接器等；电池管理系统则是控制和监测电池状态，保证电池安全和可靠运行的主要部件。
二.电动汽车车载充电系统的研究和设计1.充电机设计目前，电动汽车充电机按其功率和充电方式分为多个类别。
其中，按功率分为家用充电机和公用充电机两类；按充电方式分类，则可分为有线式充电机和无线式充电机等。
家用充电机具有功率低、成本低等特点，主要满足家庭用户对车辆的充电需求。
而公用充电机则具有功率高、充电速度快等优点，适用于路边停车场等场所。
有线式充电机则是指将电源通过充电机有线连接至车辆充电口进行充电，而无线式充电机则可以通过多种无线技术（如感应传输）将电能传输至车辆。
2.接口设计电动汽车充电接口设计的主要目的是实现车与充电设备之间的连接，并保证充电安全和稳定。
根据充电的方式，充电接口主要分为直流快充接口和交流慢充接口两类。
其中，直流快充接口具有充电速度快、效率高等优点，适用于充电站等公共场所；而交流慢充接口则主要适用于家用环境中的充电需求。
3.电池管理系统设计电池管理系统是保证电池安全和长寿命的关键因素，主要由电池管理芯片、压控器等组成。
电池管理系统通过实时监测和控制电池电压、电流、温度等参数，实现对电池的管理和安全保护。
车载充电器原理
车载充电器原理
车载充电器原理是利用车辆的直流电源将电能转化为适合手机、平板电脑等电子设备充电所需的直流电能。
车载充电器一般通过汽车的点烟器插座与车辆的电源连接，并通过内部的电路将车辆的12伏直流电转换为5伏或其他适配设备的直流电，从
而实现充电的功能。
车载充电器的核心部件是直流-直流转换电路，其基本原理是
通过变压器和电子元件完成电能的转换。
具体工作原理如下：
1. 汽车的电源系统输出的是直流电，而充电设备需要的是特定电压和电流的直流电能。
所以车载充电器首先需要将车辆电源输出的电能进行降压处理。
2. 车载充电器通过变压器实现电能的降压。
变压器内部有一个主要由线圈构成的磁环，汽车的12伏直流电经过主线圈的一侧，产生一个恒定的磁场。
而在主线圈的另一侧，设有次级线圈，并与主线圈通过磁耦合相连。
由于磁耦合的作用，次级线圈中会引发感应电流，从而实现电能的变压。
3. 车载充电器还包含了一些电子元件，例如整流器和滤波电容器，用于将输出的交流电转换为直流电，并进行滤波处理，确保输出的直流电能稳定和纯净。
4. 最后，车载充电器还会根据连接的设备需要的功率和电流进行匹配和调节，以确保设备可以获得合适的充电效果，同时也保护设备不受过电压、过电流等问题的影响。
综上所述，车载充电器通过直流-直流转换电路将车辆的直流电能转换为适合电子设备充电的直流电能。
它不仅方便了人们在车上充电，也提供了更多的便利性和安全性。

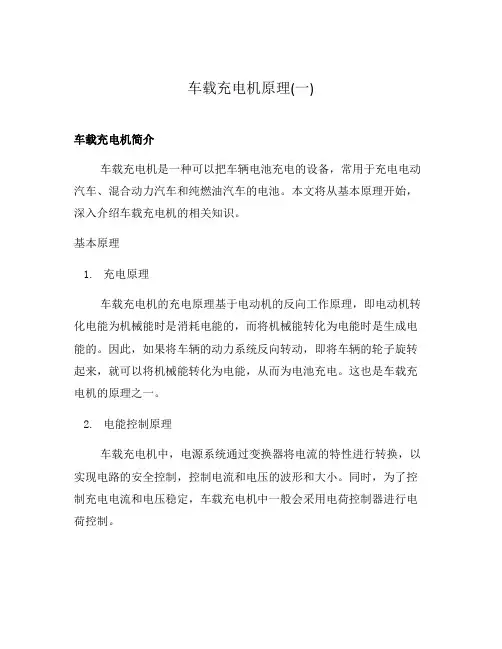

车载充电机原理(一)
车载充电机原理(一)车载充电机简介车载充电机是一种可以把车辆电池充电的设备，常用于充电电动汽车、混合动力汽车和纯燃油汽车的电池。
本文将从基本原理开始，深入介绍车载充电机的相关知识。
基本原理1.充电原理车载充电机的充电原理基于电动机的反向工作原理，即电动机转化电能为机械能时是消耗电能的，而将机械能转化为电能时是生成电能的。
因此，如果将车辆的动力系统反向转动，即将车辆的轮子旋转起来，就可以将机械能转化为电能，从而为电池充电。
这也是车载充电机的原理之一。
2.电能控制原理车载充电机中，电源系统通过变换器将电流的特性进行转换，以实现电路的安全控制，控制电流和电压的波形和大小。
同时，为了控制充电电流和电压稳定，车载充电机中一般会采用电荷控制器进行电荷控制。
车载充电机的类型车载充电机一般有直流充电机和交流充电机两种类型。
下面将详细介绍两种类型的特点。
直流充电机直流充电机是通过直接将电能以直流形式供给车辆电池，从而为车辆充电。
其优点是使用方便，没有交流线路的问题，可以直接将电源与车辆电池相连即可充电。
但它的缺点是充电效率低，占地面积大以及维护成本高。
交流充电机交流充电机是通过将交流电源与车辆电池相连，通过交流电源使用专用的变换器，将交流电源转换为直流电源，从而实现车辆充电。
其优点是可以充电效率高，可以通过公共充电站进行充电，无需人工操作。
但它的缺点是需要使用专用的交流线路，车辆电池需要具备一定的兼容性，而且维护成本较高。
车载充电机的应用车载充电机被广泛应用于电动汽车、混合动力汽车和纯燃油汽车的充电。
同时，它也可以被应用于电子设备的充电，如手机、平板电脑等。
结语本文简单介绍了车载充电机的基本原理、类型和应用。
随着技术的不断发展，车载充电机的效率和安全性也得到了较大的提升，相信在未来，它将会被广泛应用于各种汽车和电子设备的充电，为人们的生活带来更多的便利。
车载充电机的选择在选择车载充电机时，需要考虑以下几个主要因素：1.车辆电池类型：车辆电池类型包括铅酸电池、镍氢电池和锂离子电池等。

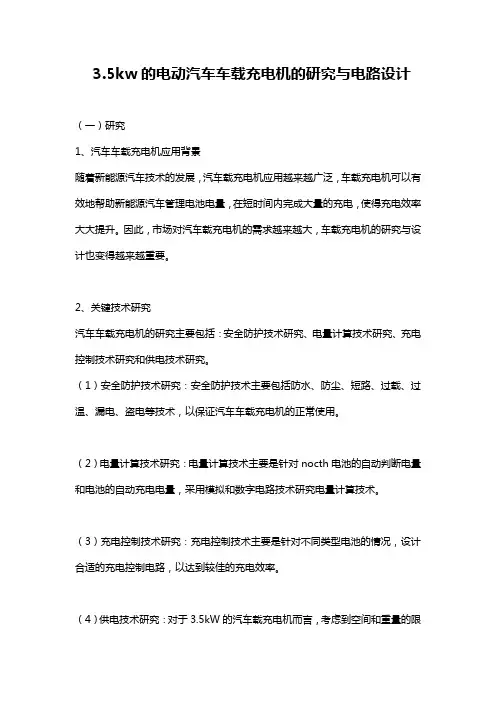

3.5kw的电动汽车车载充电机的研究与电路设计
3.5kw的电动汽车车载充电机的研究与电路设计（一）研究1、汽车车载充电机应用背景随着新能源汽车技术的发展，汽车载充电机应用越来越广泛，车载充电机可以有效地帮助新能源汽车管理电池电量，在短时间内完成大量的充电，使得充电效率大大提升。
因此，市场对汽车载充电机的需求越来越大，车载充电机的研究与设计也变得越来越重要。
2、关键技术研究汽车车载充电机的研究主要包括：安全防护技术研究、电量计算技术研究、充电控制技术研究和供电技术研究。
（1）安全防护技术研究：安全防护技术主要包括防水、防尘、短路、过载、过温、漏电、盗电等技术，以保证汽车车载充电机的正常使用。
（2）电量计算技术研究：电量计算技术主要是针对nocth电池的自动判断电量和电池的自动充电电量，采用模拟和数字电路技术研究电量计算技术。
（3）充电控制技术研究：充电控制技术主要是针对不同类型电池的情况，设计合适的充电控制电路，以达到较佳的充电效率。
（4）供电技术研究：对于3.5kW的汽车载充电机而言，考虑到空间和重量的限制，采用直流-直流变换技术，研究如何将车载电源的12V-24V范围内的电压提升到220V以上的电压，以便满足3.5kW的充电需求。
（二）电路设计1、整个电路的基本结构3.5kw的汽车载充电机的电路采用直流-直流变换技术设计，整个系统的基本结构如下所示：主要由电源转换模块、智能充电控制系统、安全保护电路和负载中心组成，电源转换模块主要功能是将车载电源12-24V经过变换提升到220V，智能充电控制系统主要功能是判断不同类型电池的充电状态，安全保护电路主要用于保护电路免受外界的短路和过流的损害，负载中心主要功能是将220V的电压转换为合适的充电电压。
2、电源转换模块的设计电源转换模块主要由变压器、桥式整流模块等主要部件组成，主要设计以实现对车载电源12-24V的电压提升到220V。
变压器采用种结构：桥式整流模块采用双极桥式的整流方式，具体的设计如下图所示：3、智能充电控制系统的设计针对不同类型电池的情况，采用智能充电控制系统设计，模拟数字电路处理电量的判断，可以保证车载充电机的正常工作。
车载充电机的工作过程
车载充电机的工作过程车载充电机是一种可以将电能转化为机械能的装置，通过车载充电机，车辆可以利用发动机产生的机械能来驱动发电机发电，从而为车辆的电动设备供电。
下面我将详细介绍车载充电机的工作过程。
一、工作原理车载充电机的工作原理主要是利用车辆的发动机驱动发电机旋转，将机械能转化为电能。
当发动机启动后，通过传动系统将动力传给发电机，发电机在旋转的同时产生电能，然后通过电路系统将这部分电能存储在车辆的蓄电池中，以供车辆电动设备使用。
二、工作过程1. 发动机供能车载充电机的工作过程首先需要依赖于车辆的发动机。
当车辆的发动机启动后，它会通过传动系统将动力传送给发电机，这时发电机开始转动。
2. 电能产生随着发动机的转速增加，发电机也开始旋转，通过转子和定子的相对运动，发电机产生电能。
发电机内部通过电磁感应的原理，将机械能转化为电能，电能通过发电机的输出端口输出。
3. 蓄电池充电发电机产生的电能通过电路系统输送到车辆的蓄电池中，同时控制电路可根据蓄电池的状态进行智能充电，以保证蓄电池的使用寿命和充电效率。
4. 供电设备驱动车载充电机产生的电能通过蓄电池供应给车辆的电动设备，例如车灯、音响系统、空调等。
车载充电机在发电的同时为车辆提供所需的电能，使得车辆内的电动设备正常运行。
上述工作过程展现了车载充电机在车辆运行中起到的重要作用。
通过发动机的供能和发电机的工作，车载充电机可以将机械能转换为电能，并储存于蓄电池中，为车辆的电动设备提供稳定、持续的电源供应。
三、优势1. 节能环保：利用车辆的发动机产生的机械能来驱动发电机发电，减少了对外部能源的依赖，降低了能源消耗，符合节能环保的要求。
2. 可靠稳定：车载充电机工作过程简单可靠，不依赖于外部电源，可以为车辆的电动设备提供稳定、持续的电源供应。
3. 灵活适用：车载充电机可以根据不同车型和发动机特性进行设计和调整，适用于不同类型的车辆，具有一定的灵活性和适用性。
四、总结车载充电机作为车辆重要的电能转换设备，在车辆的正常运行中起着至关重要的作用。
车载充电机
内容摘要
这就是车载充电机，一个默默无闻却又至关重要的角色。它是电动汽车的守护者，是电池的导师， 是驾驶者的朋友。在电动汽车的世界里，没有它，就如同没有阳光的地球，暗淡无光，失去了生 命的力量。
01 简介
03 相关企业
目录
02 功能介绍 04 充电系统
目录
05 的技术要求
07 技术发展趋势
06 技术现状 08 总结
相关企业
相关企业
北京凯源新能科技有限公司位于北京市海淀区光华创业园内，是北京市认证的高新技术企业。 凯源新能集产、学、研、销为一体，为顾客提供全方位一体式服务。公司以清华大学和北京航空 航天大学科研力量为依托，在创建伊始就把产品定位在符合国家新能源产业政策方向上，根据自 身优势，专门从事电动车辆充电机(站)产品系列、专业电动汽车充电桩、大功率开关电源等产品 的研究、开发、生产和销售。 公司拥有一支高素质研发队伍。员工大都来自清华等重点大学相关专业，具有丰富的研发经验和 深厚的技术积累，依托北京各重点大学及相关科研院所和中关村科技园区的创新产业环境，依靠 强大的外围智力支持，通过自主开发、联合研制等多种模式确保了公司产品在业界的技术领先地 位。 车载充电机是指安装在车上的充电系统。
总结
总结
车载充电机的技术发展，为新能源汽车实用化和大众化提供了强有力的支撑。介绍了充电机的种 类，按照充电系统与公共电是否直接接触，分为接触式充电系统和感应式充电系统;按照充电系 统是否安装在车上，分为车载充电系统和非车载充电系统;按照充电所耗时间，分为慢充系统和 快充系统，分析对比了车载充电机、交流充电桩和直流充电桩的性能特点。是对常见的车载充电 机充电方式，包括恒压充电、恒流充电、阶段性充电、脉冲充电等进行了介绍和简单分析，并对 车载充电机的技术要求，如一般规定、环境要求、输入电压和频率等进行了说明。二是对国内车 载充电机技术现状进行了分析。四是分析了车载车充电扫发展趋势，随着技术进步，车载充电机 正在向着双向充放电、智能化、集成化等方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DC/DC部分采用的是氮化镓MOS 此部分是采用氮化镓MOS的
•输出电压170 to 500 V DC •输出功率: 3.3kW max
•输出电流: 12 A DC max •效率: > 96%输出
•输入电压: 85 to 265 V AC •频率: 45 to 70 Hz
•输入电流: 20 A RMS max •PFC:≥0.99
输入•输出电压: 12V—24V DC •输出功率: 2.0kW max
•输出电流: 12 A DC max •效率: > 97%
输出•输入电压: 200-500 Vdc
•输入电流: 15 A RMS max
输入充电机部分：高达99%效率（PFC)
车载DC/DC 部分
高效率，要求我们PFC 部分及DC/DC 部分均达98%以上效率方可，这里介绍采用氮化镓的无桥PFC （效率高达99%）及采用氮化镓的全桥DC/DC ，效率亦达99%。
方可使整机方案0.99*0.99=98%效率
PFC电路升级
传统单级PFC，有整流桥
交错式PFC，有整流桥适合中小功率
含有整流桥，当大功率输出时，桥上损耗较大。
MOSFET及二极管损耗较大
单电感。
大功率常会选此电路
含有整流桥，当大功率输出时，桥上损耗较大。
MOSFET及二极管损耗较大需要二个电感，二个SIC二极管
体积较大
Coolmos无桥PFC，没有整流桥
氮化镓MOS无桥PFC，无整流桥，采用SIC二极管
氮化镓MOS无桥PFC，无整流桥，采用同
步整流
目前主流的无桥PFC
无整流桥，通过DSP/MCU控制S1,S2实现无桥PFC。
节省了整流桥上的损耗，效率大大提高。
但需需二个电感，二个SIC二极管，二个MOSFET。
体积相对交错PFC，一样较大
采用氮化镓MOS的无桥PFC
只要一个电感，二个MOSFET，二个硅二极管
实现99.0%的效率，PF>99
相对Coolmos方案。
效率提高，成本下降，体积减少1/3采用同步整流的氮化镓无桥PFC
S1,S2是工频开关，50HZ，Q1,Q2采用高频50K—500K 开关实现无桥PFC.
99.4%效率。
PF>99
高效率，线路简单，低成本。
工频50HZ ，采用硅
管进行同步整流
采用氮化镓MOS
同步整流。
工作在
50KHZ—
500KHZ,~ 达
1MHZ
EMI 滤波部分PFC 电感，仅
一个取样电阻
氮化镓MOS/HEMT 的无桥PFC 原理图
采用的是DSP 控制，工作频率在100KHZ
2400W，仅需一个很小的散热片一个很小的PFC电感
线路简单。
效率高达近99%
EMI实测报告
采用QFN封装的氮化镓做成的模块化产品
正面图背面图
1000W及2200W的无桥PFC（电感大小不同）
效率高达99。
5%
Low residue charge for GaN allows for a fast reset time & a much reduced recirculation energy Courtesy: Work done by Virginia Tech.DC/DC,基于氮化镓的LLC 电路（效率1%‐3%提高等同频率，等同Rds(on)GaN Cool-Mos GaN vs CoolMosfet效率差别500K LLC 10%负载50%负载100%负载3.50% 1.80% 1.0%
整个LLC设计无散热片处理
效率高达98.8%
1500W DC/DC模块/采用氮化镓MOS设计
高超高功率密度
99%效率，很好用于汽车上的
DC/DC
电动汽车(EV)和混合动力汽车(HEV)作为解决当今世界环境污染和能源危机两大问题的方法之一越来越受到重视。
动力电池和低压蓄电池是电动汽车的两个核心部件,动力电池为电动机提供能量并存储再生制动时的能量,低压蓄电池为车载仪表、控制及照明系统提供能量,车载辅助电源DC-DC变换器作为两组电池之间的桥梁,要求其具有高效率、高功率密度、高可靠性等特点。
适用于车载辅助电源DC/DC变换器的拓扑有多种,其中全桥ZVS软开关变换器以其高效率、结构、控制简单等优点而倍受青睐,成为研究热点。
本文以提高车载辅助电源的效率和功率密度为目标,着重针对单级全桥ZVS变换器和两级变换器中前级峰值控制交错并联Boost变换器进行了研究。
论文首先介绍了车载电源拓扑发展及现状,针对1500W,输出12V,125A的应用场合,选取单模块750W全桥ZVS变换器、两模块并联的方案进行研究,在总结前人研究的基础上,进行变换器主电路参数的设计以及功率器件的选取,建立了变换器小信号模型,并详细给出了补偿网络的设计方法。
文中还对实验调试过程中的桥臂直通问题进行了探讨。
在分析设计的基础上,搭建了一台750W实验样机,对样机效率做出了测试。
效率是体积有限、运行工况恶劣的车载辅助电源最重要的性能指标之一,本文建立了全桥ZVS 变换器的损耗模型,通过损耗分析得出主要的损耗来源,然后针对功率器件的选择、主电路参数优化设计、吸收电路损耗的降低等几个方面进行了变换器的效率优化。
对两台750W实验样机进行了并联,设计了均流环补偿网络,并进行了均流效果的测试。
文章最后搭建了一台1500W交错并联Boost实验样机,变换器采用峰值控制方法,给出了小信号模型,详细给出了补偿网络的设计过程,最后进行了稳态以及动态试验予以模型的验证。
