铝型材挤压机用途特点及安装
铝型材挤压机使用方法
铝型材挤压机使用方法
铝型材揉捏机分为正向揉捏和反向揉捏两种，当前绝大有些用的是正向揉捏机，科学原理是液压机原理，要从揉捏机的结构来剖析。
咱们通常把揉捏机分为三有些：主缸、中板（揉捏桶）、揉捏杆。
主缸是一个液压设备，液压油经过大活塞传压至小活塞，推动揉捏杆，将经过加热的铝棒推动揉捏桶，到达排气压力后揉捏桶撤退排气，再行进与模具腔体接合，到达出材压力后，揉捏杆一起行进将揉捏桶内的铝送入模具分流孔，铝合金经过模具渐渐流出成型。
机座导轨纵向和横向水平度均不该超越0.05/1000;铝型材揉捏机装置或大、中修以后，必须留意两导轨平行度：在导轨的全长上不该进行装置精度检查与调整，使之到达有关精度超越0.lmm度规范或规划需求，然后提高了铝型材揉捏机的精度。
当有精度后，怎么提高铝型材揉捏机的速度呢？视揉捏机吨位、模具断面形状的杂乱程度、铝棒加热温度等要素作恰当调整，这样，速度就可以得到必定的提高。
中国铝管交易网。
铝型材挤压机工作原理及结构
铝型材挤压机工作原理及结构铝型材挤压机是一种常见的工业设备，用于将铝合金通过挤压加工成各种形状的型材。
它的工作原理和结构对于理解挤压过程以及优化型材生产具有重要意义。
在本文中，我将重新阐述铝型材挤压机的工作原理和结构，并分享我的观点和理解。
首先，让我们来了解铝型材挤压机的工作原理。
铝型材挤压机工作时，需要通过一系列步骤将铝合金加热至一定温度，然后将其送入挤压室。
在挤压室内，铝合金被用于填充一个模具，该模具具有所需的型材截面形状。
在填充过程中，挤压机通过施加压力将铝合金挤压至模具中，并形成所需的型材形状。
最后，挤压好的型材通过冷却装置进行冷却，并进行后续的加工和处理。
铝型材挤压机的结构通常包括以下几个主要组成部分。
首先是加热系统，它负责将铝合金加热至适当的挤压温度。
加热系统通常采用电加热或燃气加热方式，以确保达到所需的温度。
其次是挤压室，它包括一个带有模具腔的挤压腔体。
在填充过程中，铝合金通过进料系统进入挤压腔体，并通过活塞或螺杆施加压力，将铝合金挤压至模具腔中。
最后是冷却装置，它用于快速冷却挤压好的铝型材，以保持其形状和性能。
对于铝型材挤压机的工作原理和结构，我有以下一些观点和理解。
首先，挤压过程中的温度控制非常重要。
恰当的加热温度可以确保铝合金具有良好的可塑性，使其易于挤压成型。
其次，挤压室的设计和模具的选择对于获得所需的型材形状至关重要。
适当的挤压腔体和模具设计可以确保挤压过程中的铝合金填充均匀，并使得型材形状保持稳定。
此外，冷却装置的效果也对挤压型材的质量和性能有重要影响。
合适的冷却速度可以避免铝型材出现变形或裂纹等问题。
从简到繁、由浅入深地探讨铝型材挤压机的工作原理及结构，可以帮助我们更好地理解这一工业过程。
通过对加热系统、挤压室和冷却装置的详细分析，我们能够了解每个组成部分的功能和重要性，从而更好地理解挤压过程的关键因素。
此外，总结和回顾这些内容可以帮助我们对铝型材挤压机的工作原理和结构有更全面、深刻和灵活的理解。
挤压铝型材作业流程及注意事项
一、工业铝材定义1）工业铝合金型材，是一种以铝为主要成份的合金材料，铝棒通过热熔，挤压从而得到不同截面形状的铝材料，但添加的合金的比例不同，生产出来的工业铝型材的机械性能和应用领域也不同。
2）执行标准按GB/T5237.1-2004。
3）应用的领域一般来讲，工业铝型材是指除建筑门窗、幕墙、室内外装饰及建筑结构用铝型材以外的所有铝型材。
二、挤压工业铝材注意操作规程及注意事项挤压最重要的问题是金属温度的控制，从铸锭开始加热到挤压型材的淬火都要保证可溶解的相组织不从固溶中析出或呈现小颗粒的弥散析出。
6063合金铸锭加热温度一般都设定在Mg2Si析出的温度范围内，加热的时间对Mg2Si的析出有重要的影响，采用快速加热可以大大减少可能析出的时间。
一般来说，对6063合金铸锭的加热温度可设定为：未均匀化铸锭：460-520℃；均匀化铸锭：430-480℃。
其挤压温度在操作时视不同制品及单位压力大小来调整。
（一）先从工序上进行分析：1、开铝材挤压机前须保证设备周围及机台上无杂物，油污。
2、按生产要求备好原料，按配比要求倒入料槽中。
3、检查电源情况，确认各控制柜工作正常。
（二）工业铝型材挤压机主机：1、传动、挤压系统，是靠主变频器控制变频调速电机，通过减速箱分配箱、十字花键，逐级传递给螺杆来完成，其中变频器中所输入的程序以及参数值，在设备出厂时已经设定完成，不能随意更改。
2、加热、冷却系统，是由机筒加热冷却、模头加热、螺杆芯部加热冷却来构成，由电腔程序来控制，由B&R温度模块配以PID温控软件取代传统温控表、系统能在加热过程中自动优化演算PID各参数，演算完成后自动赋值，也可以根据自已经验进行手动对PID各参数进行赋值，温度控制精确到±℃。
其工作原理是在各区加热段给定一个温度值如180℃，由热电偶测得数据。
加热时随温度的逐渐升高，其加热的频率逐渐降低，加热时间也逐渐缩短，当≥180℃时，该区开始冷却，风机开始工作。
铝合金挤压模具技术
5.3.2 挤压模具结构
▪ 挤压模结构要素 A 模角α
模角大小对挤压制品的表面质量与挤压力都有很大影响。平模的模角等 于90°。其特点是在挤压时形成较大的死去，可阻止铸锭表面的杂质、 缺陷、氧化皮等流到制品表面，以获得良好的制品表面。采用平模挤压 时消耗的挤压力较大，模具易产生变形，使模孔变小或将模具压坏。从 减少挤压力、提高模具使用寿命的角度来看，应使用锥形模。
(2)提高模具寿命；挤压模具的失效形式之一是模孔的磨 损，模具寿命以模孔挤出余属材料的长度来计算，理论上多 孔模具的寿命将成倍提高。
(3)提高模具材料的利用效率，减少模具钢消耗：高强度 耐热模具钢是昂贵模具的材料，国产材料的价格约26000元/ 吨左右，进口材料的价格达到65000元/吨～100000元/吨，多 孔模具技术的采用将大大提高材料的利用效率。
▪ 后拉式
中间梁固定，前后梁是通过4根张力柱连成一个整体的活动 梁框架。
5.1.3 冷挤压机
辅助机构
热剪机：用于将加热后的长锭按要求剪切成定尺短锭 热剥皮机：用于反向挤压前，将已加热好的铸锭表皮
剥去 挤压机机后辅机：包括淬火装置、中断锯、牵引机、
固定出料台、出料运输机、提升移料机、冷床、张 力矫直机、张力矫直输送装置、贮料台、锯床输送 辊道、成品锯、定尺台、检查台
5.3.2 挤压模具结构
分流组合模
实心平模
5.3.2 挤压模具结构
导流孔
导流模
5.3.2 挤压模具结构
模芯
双孔模
5.3.2 挤压模具结构 新结构模具--蝶形模
蝶形模
蝶形模使用性能
▪ -大大提高了模芯的抗弯性能； ▪ -模芯弹性失效减少； ▪ -减小了铸锭的突破挤压力； ▪ -温度和工作压力减少； ▪ -挤压速度提高50%，因而大大提高生产率。 ▪ 蝶形模（Butterfly Die™.）的优秀结构适用于用
工业铝型材加工挤压原理及工艺分类
铝挤压分类
铝型材挤压机的构成： 铝型材挤压机由机座,前柱架,涨力柱,挤压筒,电气控制下的液压系统构成，另配 备模座,顶针,刻度板,滑板等。
铝挤压原理
01
02
铝挤压构成
03
铝挤压分类Biblioteka 铝挤压原理铝挤压构成
铝挤压分类
铝型材挤压方法的分类： 按挤压方向分：正向挤压 反向挤压 侧向挤压 按变形特征分：平面变形挤压 轴对称变形挤压 一般三维变形挤压 按润滑状态分：无润滑挤压 润滑挤压 理想润滑挤压 按挤压温度分：冷挤压 热挤压 温挤压 按挤压速度分：低速挤压 高速挤压 冲击挤压（超高速挤压） 按模具种类或模具结构分：平模挤压 锥模挤压 分流模挤压 带穿孔针挤压 按设备类型分：立式挤压 卧式挤压 confrom 连续挤压
铝挤压构成
铝挤压原理
铝挤压分类
铝挤压原理
铝挤压构成
铝挤压分类
铝挤压原理
铝挤压构成
铝挤压分类
铝型材挤压原理： 铝型材挤压是对放在容器(挤压筒)内的金属 坯料施加外力，使之从特定的模孔中流出， 获得所需断面形状和尺寸的一种塑性加工方 法。
01
02
03
铝挤压原理
铝挤压构成
铝挤压分类
铝挤压原理
铝挤压构成
单击添加副标题
THANK YOU
202X
CIICK HERE TO ADD A TITLE
佛山亮银
8

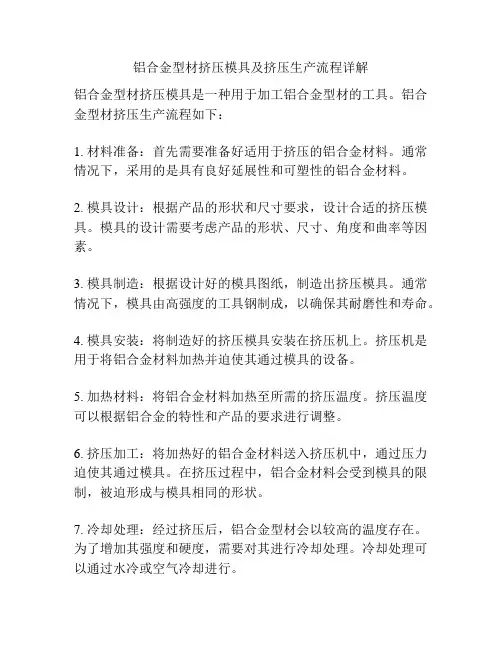

铝合金型材挤压模具及挤压生产流程详解
铝合金型材挤压模具及挤压生产流程详解铝合金型材挤压模具是一种用于加工铝合金型材的工具。
铝合金型材挤压生产流程如下：1. 材料准备：首先需要准备好适用于挤压的铝合金材料。
通常情况下，采用的是具有良好延展性和可塑性的铝合金材料。
2. 模具设计：根据产品的形状和尺寸要求，设计合适的挤压模具。
模具的设计需要考虑产品的形状、尺寸、角度和曲率等因素。
3. 模具制造：根据设计好的模具图纸，制造出挤压模具。
通常情况下，模具由高强度的工具钢制成，以确保其耐磨性和寿命。
4. 模具安装：将制造好的挤压模具安装在挤压机上。
挤压机是用于将铝合金材料加热并迫使其通过模具的设备。
5. 加热材料：将铝合金材料加热至所需的挤压温度。
挤压温度可以根据铝合金的特性和产品的要求进行调整。
6. 挤压加工：将加热好的铝合金材料送入挤压机中，通过压力迫使其通过模具。
在挤压过程中，铝合金材料会受到模具的限制，被迫形成与模具相同的形状。
7. 冷却处理：经过挤压后，铝合金型材会以较高的温度存在。
为了增加其强度和硬度，需要对其进行冷却处理。
冷却处理可以通过水冷或空气冷却进行。
8. 切割和加工：经过冷却处理后的铝合金型材需要进行切割和加工。
通常会使用锯床或切割机对其进行切割，并使用机械加工设备对其进行进一步的加工和修整。
9. 表面处理：为了提高铝合金型材的耐腐蚀性和表面光洁度，通常会对其进行表面处理，如阳极氧化、粉末涂装等。
10. 检验和包装：最后，对挤压生产出来的铝合金型材进行检验，确保其质量符合要求。
合格的铝合金型材会进行包装和标识，待发货或存储。
以上是铝合金型材挤压模具及挤压生产流程的详细解释。
铝合金型材挤压工艺
铝合金型材挤压工艺一、引言铝合金型材在现代制造业中扮演着重要的角色，其具有重量轻、强度高、耐腐蚀等优点，因此在建筑、交通、电子、航空等领域得到广泛应用。
而铝合金型材的生产加工采用挤压工艺成为主流趋势，因为挤压工艺可以实现高效率、低成本、灵活性强等优势。
本文将就铝合金型材挤压工艺进行详细的介绍，包括挤压工艺的原理和流程，工艺参数的优化，设备的选择和维护等方面，旨在为相关行业提供指导和参考。
二、挤压工艺的原理和流程挤压是一种将金属通过压力挤压成型的加工方法，它是铝合金型材的常用生产工艺。
挤压过程通过金属在一定条件下受到挤压力而发生形变，从而获得所需的截面形状。
一般来说，挤压工艺包括以下几个步骤：1.模具设计和制造挤压工艺的第一步是进行模具设计和制造。
模具的设计要满足产品的形状和尺寸要求，同时考虑金属的流动性和挤压后的变形情况。
模具的制造需要选用耐磨、高强度的材料，以确保模具的稳定性和寿命。
2.铝合金型材的选择在挤压工艺中，选择合适的铝合金型材是非常关键的一步。
不同的合金成分会影响挤压的难易程度和成品的性能。
通常使用的铝合金包括6000系列和7000系列，它们具有良好的挤压性能和机械性能。
3.挤压过程挤压过程是铝合金型材生产中最关键的一步。
在挤压过程中，铝型材通过挤压机的挤压头部分受到一定的挤压力，从而在模具中形成所需的截面形状。
挤压速度、挤压力和温度是影响挤压质量的重要工艺参数，需要严格控制。
4.后处理工艺挤压成型后的铝合金型材还需要进行后处理工艺，包括去毛刺、锯切、拉伸、热处理等。
这些工艺主要是为了改善铝合金型材的表面质量和性能。
三、挤压工艺参数的优化挤压工艺参数的优化是铝合金型材生产中非常重要的一环。
通过合理的工艺参数优化，可以提高型材的表面质量、机械性能和成品率，降低能耗和生产成本。
1.挤压速度挤压速度是影响挤压成品质量的重要参数。
过快的挤压速度会导致金属晶粒的变形和拉伸，从而影响型材的表面质量；而过慢的挤压速度则会增加挤压力，增加能耗和降低生产效率。
铝挤压机操作规程(3篇)
第1篇一、操作前准备1. 确认操作人员具备铝挤压机操作资格，熟悉设备性能和操作规程。
2. 检查铝挤压机各部件是否完好，包括挤压筒、模具、导杆、油缸、电机等。
3. 检查油路、电路、冷却系统是否畅通，确保设备正常运行。
4. 确认铝棒、模具等材料准备齐全，符合生产要求。
5. 检查安全防护装置是否完好，如防护罩、急停按钮等。
二、操作步骤1. 启动设备：打开电源开关，启动电机，使铝挤压机进入工作状态。
2. 加热铝棒：将铝棒放入加热炉，根据铝棒材质和挤压工艺要求，调整加热温度和时间。
3. 模具安装：将模具安装在模座上，确保模具与模座接触紧密，防止漏料。
4. 送料：将加热好的铝棒送入挤压筒，注意不要过载，以免损坏设备。
5. 挤压：启动油泵，使油缸动作，推动挤压筒对铝棒进行挤压。
6. 调整速度：根据生产需要，调整挤压速度，确保型材尺寸和质量。
7. 观察生产情况：密切观察挤压过程，发现异常情况及时处理。
8. 记录生产数据：记录模具编号、铝棒编号、主缸压力、出料速度等生产数据。
9. 检查型材质量：检查挤压出的型材表面质量，如光滑度、压痕、挤压纹等。
10. 停机：生产结束后，关闭油泵，停止电机，使铝挤压机进入待机状态。
三、操作注意事项1. 操作人员必须穿戴好防护用品，如工作服、手套、防护眼镜等。
2. 操作过程中，注意观察设备运行情况，发现异常立即停机检查。
3. 避免操作人员在挤压过程中触摸挤压筒、模具等高温部件。
4. 防止铝棒、模具等材料掉落，造成安全事故。
5. 定期检查设备，确保设备正常运行。
6. 按照生产计划进行生产，确保生产效率。
7. 操作人员应具备一定的铝挤压工艺知识，能够熟练操作设备。
四、操作结束1. 关闭电源，清理现场，确保设备整洁。
2. 做好设备维护保养工作，延长设备使用寿命。
3. 填写操作记录，便于日后查询。
4. 检查安全防护装置，确保设备安全。
本规程适用于铝挤压机操作人员，操作人员必须严格遵守规程，确保生产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝型材挤压机用途特点及安装
用途：
本系列设备适用于铝、镁、铅等金属及其铝合金的挤压加工，能生产各种建筑型材、工业型材、卷帘
门窗，车辆及航空等型板材制品。
特点：
1．整机结构采用四柱卧式、油箱上置、液压缸、电气整体安装，铜管路排列整齐、安装维修方便。
2．活动横梁采用四点定位，中心可调，移模结构采用两工位形式，安全快捷。
3．根据用户的不同要求可特殊设计，适用于双动挤压无缝钢管，浮动针空心锭挤制无缝管、反向挤
压、恒速挤压等不同挤压工艺。
4．液压件可根据用户要求采用德国REXROTH、 日本YUKEN、美国VIOKERS等产品。
5．电气元件采用日本三菱PLO控制，触摸屏及速度传感器可对速度进行设定和调整。
铝型材挤压机的工作效率高低和使用寿命长短与铝型材挤压机的安装顺序有很大的关系，一般挤压机
的设备基础，除要能承受设备本身重量和生产用原料重量外，还要承受挤压机工作时的动负荷作用，
因此铝型材挤压机设备安装必须按照相应的安装程序进行。
1、按设备说明书要求挖出基础坑，同时挖出电线用管，上下水管及压缩空气管用沟。
2、按挤压机地脚螺栓孔尺寸距离，固定地脚孔木模。地脚孔木模应该是成梯形或是上小下大的圆锥
形。
3、第一次基础浇灌，留出地脚孔。基础上盖上草袋，24小时后，一天浇二次水养生。水泥基础养生
期，环境温度应在5℃以上。
4、水泥基础养生七天后，拆除地脚孔模板，吊运挤压机并按地脚孔位置放平，粗略找一下高度、水
平和中心线位置。
5、地脚孔内放好设备紧固用螺栓，螺栓穿过设备连接孔，拧好螺母。注意留出螺纹调整量长度。
6、浇灌地脚孔，固定螺栓，养生期应超过十天。
7、正用一对斜铁(斜度1/10~1/20)和一块平钢板为一组，平板在下，一对斜铁的斜向相反组合在平
板上，垫在地脚螺栓孔两侧，用斜铁找水平和调整中心高度。同时，挤压机中心线与挤压机生产线中
心线重合。
8、预紧地脚螺栓，要对角预紧各螺母，拧紧力要一致。
9、校正设备水平、中心高和中心线，紧固各地螺栓，连接水、气管路和接通电气线路。 值得注意的
是：铝型材挤压机安装后，工艺技术人员要认真阅读设备说明书，根据说明书中要求，制定试车生产
塑料制品工艺、试车操作程序、用料计划及试车用工具和试车时间。了解、熟悉设备结构及各部分零
件的功能作用，熟记各按钮、开关功能用法。
