智能天线技术原理及其应用一、智能天线技术的原理智能天线原名自适应天线阵列(AAA,Adaptive Antenna Ar-ray)。
最初的智能天线技术主要用于雷达、声纳、抗干扰通信等，用来完成空间滤波和定位，后来被引入移动通信系统中。
智能天线通常包括波束转换智能天线(Switched Beam Antenna)和自适应阵列智能天线(Adaptive Array Antennal。
智能天线的原理是将无线电的信号导向具体的方向，产生空间定向波束，使天线主波束对准用户信号到达方向DOA(DirectionofArrlnal)，旁瓣或零陷对准干扰信号到达方向，达到充分高效利用移动用户信号并删除或抑制干扰信号的目的。
同时，智能天线技术利用各个移动用户间信号空间特征的差异，通过阵列天线技术在同一信道上接收和发射多个移动用户信号而不发生相互干扰，使无线电频谱的利用和信号的传输更为有效。
在不增加系统复杂度的情况下，使用智能天线可满足服务质量和网络扩容的需要。
总之。
自适应阵列智能天线利用基带数字信号处理技术，通过先进的算法处理，对基站的接收和发射波束进行自适应的赋形，从而达到降低干扰、增加容量、扩大覆盖和提高无线数据传输速率的目的。
移动通信信道传输环境较恶劣。
实际环境中的干扰和多径衰落现象异常复杂。
多径衰落、时延扩展造成的符号间串扰ISI、FDMATDMA系统(如GSM)由于频率复用引入的同信道干扰、CDMA系统中的MAI等都使链路性能、系统容量下降。
使用自适应阵列天线技术能带来很多好处，如扩大系统覆盖区域、提高系统容量、提高数据传输速率、提高频谱利用效率、降低基站发射功率、节省系统成本、减少信号间干扰与电磁环境污染等。
自适应阵天线一般采用4-16天线阵元结构，在FDD中阵元间距1／2波长，若阵元间距过大，则接收信号彼此相关程度降低：太小则会在方向图形成不必要的栅瓣，故一般取半波长。
而在TDD 中，如美国Ar-rayComm公司在PHS系统中的自适应阵列天线的阵元间距为5个波长。
智能天线技术
目录TD-SCDMA系统的智能天线技术 (1)智能天线和空间分集接收技术 (2)智能天线技术在GSM网络中的应用 (6)智能天线的关键技术 (9)智能天线技术及在移动通信中的应用 (11)智能天线在CDMA网络优化中的作用 (14)容量与速率齐加速 (15)智能天线技术改善频谱使用效率 (17)TD-SCDMA系统的智能天线技术智能天线的基本概念近年来，智能天线技术已经成为移动通信中最具有吸引力的技术之一。
智能天线采用空分多址（SD MA）技术，利用信号在传输方向上的差别，将同频率或同时隙、同码道的信号区分开来，最大限度地利用有限的信道资源。
与无方向性天线相比较，其上、下行链路的天线增益大大提高，降低了发射功率电平，提高了信噪比，有效地克服了信道传输衰落的影响。
同时，由于天线波瓣直接指向用户，减小了与本小区内其它用户之间，以及与相邻小区用户之间的干扰，而且也减少了移动通信信道的多径效应。
CDMA系统是个功率受限系统，智能天线的应用达到了提高天线增益和减少系统干扰两大目的，从而显著地扩大了系统容量，提高了频谱利用率。
智能天线在本质上是利用多个天线单元空间的正交性，即空分多址复用（SDMA）功能，来提高系统的容量和频谱利用率。
这样，TD－SCDMA系统充分利用了CDMA、TDMA、FD MA和SDMA这四种多址方式的技术优势，使系统性能最佳化。
智能天线的核心在于数字信号处理部分，它根据一定的准则，使天线阵产生定向波束指向用户，并自动地调整系数以实现所需的空间滤波。
智能天线须要解决的两个关键问题是辨识信号的方向和数字赋形的实现。
智能天线的工作原理TD－SCDMA的智能天线使用一个环形天线阵，由8个完全相同的天线元素均匀地分布在一个半径为R的圆上所组成。
智能天线的功能是由天线阵及与其相连接的基带数字信号处理部分共同完成的。
该智能天线的仰角方向辐射图形与每个天线元相同。
在方位角的方向图由基带处理器控制，可同时产生多个波束，按照通信用户的分布，在360°的范围内任意赋形。
无线通信中的智能天线技术
无线通信中的智能天线技术在当今这个信息飞速传递的时代，无线通信技术的发展可谓日新月异，其中智能天线技术的出现更是为无线通信领域带来了一场重大变革。
智能天线技术就像是为无线通信打开了一扇通往高效、优质通信的新大门，让我们的通信体验得到了显著的提升。
要理解智能天线技术，首先得知道什么是天线。
简单来说，天线就是无线通信中用于发送和接收电磁波信号的装置。
而智能天线，则是在传统天线的基础上，通过引入先进的信号处理算法和自适应控制技术，使其能够更加智能地工作。
智能天线技术的核心在于其能够根据信号的到达方向和传播环境，自动调整天线的参数，从而实现更精准的信号发送和接收。
想象一下，在一个繁忙的通信环境中，各种信号交织在一起，就像一场混乱的交响乐。
而智能天线就像是一位出色的指挥家，能够准确地分辨出每一个音符（信号），并将它们引导到正确的方向，从而让整个通信过程变得清晰、流畅。
这种自适应调整的能力给无线通信带来了诸多好处。
其一，它大大提高了信号的接收质量。
通过精确地指向信号源，智能天线可以有效地减少多径衰落和干扰的影响，让我们在移动过程中也能保持稳定、清晰的通信连接。
其二，智能天线技术增加了系统的容量。
它能够在有限的频谱资源内，让更多的用户同时进行通信，就好比在一个拥挤的房间里，通过巧妙的安排，让更多的人都能找到舒适的位置。
其三，智能天线还有助于降低发射功率。
因为信号能够更精准地到达目标，所以不需要像传统方式那样使用过高的功率来保证覆盖范围，这不仅节省了能源，还减少了电磁辐射对环境的影响。
那么，智能天线是如何实现这些神奇的功能的呢？这就涉及到一系列复杂的技术和算法。
其中，波束成形技术是关键之一。
波束成形就像是将天线发出的信号能量集中成一束“光”，准确地照射到目标用户的方向上，而在其他方向上则尽量减少能量的辐射。
为了实现波束成形，系统需要对接收信号进行实时分析，计算出信号的到达角度和传播特性，然后根据这些信息调整天线的相位和幅度。
可反射可调的折叠式超宽带智能天线设计与分析
可反射可调的折叠式超宽带智能天线设计与分析超宽带智能天线是一种应用于通信系统的重要天线技术。
本文将探讨可反射可调的折叠式超宽带智能天线的设计与分析。
首先介绍超宽带智能天线的基本原理和优势，然后详细讨论可反射可调的折叠式天线的设计，并通过仿真分析验证其性能。
超宽带智能天线技术是近年来在通信领域中蓬勃发展的技术之一。
它具有频带宽阔、传输速率高、抗干扰能力强等优势，被广泛应用于无线通信、雷达系统等领域。
超宽带智能天线的设计与分析是确保其性能优越的关键。
在设计过程中，我们考虑到天线需要可反射可调的特性。
可反射特性意味着天线能够反射信号，增强信号的传输范围和覆盖面积。
可调特性意味着天线能够调节其天线参数，如频率和增益等。
这使得天线能够适应不同的通信需求和环境变化。
首先，我们需要选择合适的折叠式结构作为天线的物理基础。
折叠式结构通常由多个折叠片组成，可以调整其位置和角度以改变天线的性能。
这种结构具有优良的频率调谐性能和波束调节性能。
通过调整折叠片之间的距离和角度，我们可以在不同的频段中获得最佳性能。
其次，我们需要设计反射器以增强天线的性能。
反射器可以增加信号的传输距离和覆盖范围。
在设计过程中，我们可以使用多种材料和形状来实现优化效果。
通过精确控制反射器的形状和尺寸，我们可以最大限度地提高天线的增益和方向性。
然后，我们需要针对设计的天线进行电磁仿真和分析。
通过使用专业的仿真软件，如CST Microwave Studio或ANSYS HFSS，我们可以评估天线在不同频段下的性能。
仿真分析可以提供有关天线的增益、方向性和波束宽度等关键参数的重要信息。
最后，我们可以通过实际的原型制造和测试来验证设计。
在测试过程中，我们可以使用天线分析仪等设备来评估天线的性能。
通过与仿真结果进行比较，我们可以验证天线的设计和仿真分析的准确性。
如果需要，我们可以对设计进行进一步的优化和改进。
总结起来，可反射可调的折叠式超宽带智能天线的设计与分析是一个复杂而重要的任务。
面向5G的智能天线设计

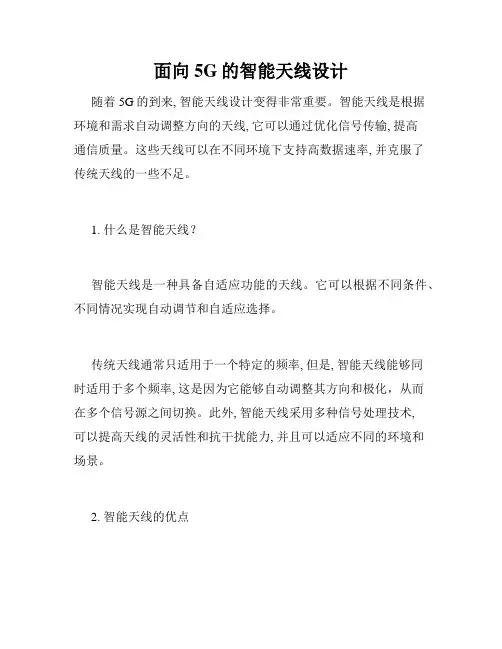

面向5G的智能天线设计随着5G的到来, 智能天线设计变得非常重要。
