污水处理厂提升泵房的节能改造_林伟涛
污水提升泵站节能方法研究
污水提升泵站节能方法研究[摘要]污水处理厂内部，提升泵站实际运行能耗往往直接影响着污水处理厂总体能耗，要实现低能耗的运行，就务必要注重污水处理厂提升泵站有效节能方法的科学运用。
故本文主要研究污水处理厂提升泵站的基本能耗结构，积极提出有效节能方法，仅供参考。
[关键词]污水处理厂；提升泵站；节能方法；前言：对于污水处理系统，耗能主要指的是电能，不同的污水处理厂受污水的水质、水量、处理工艺等因素影响，运行能耗指标“吨水耗电量”有较大差异，而污水处理输配环节污水处理厂提升泵站的运行耗能占污水处理厂总体耗能的10至20%。
污水处理厂提升泵站实际运行中，能耗问题相对突出，为了更好地维持污水处理厂提升泵站可靠稳定且低能耗的运行状态，核心问题就是要把握好提升泵站的能耗结构，积极落实污水处理厂提升泵站有效节能工作。
一、提升泵站的能耗结构分析提升泵站运行中，主要的耗配置有：动力装置、污水泵、出水池、管道，另外还有电气装置及其余辅助性装置，下列为提升泵站的能耗结构情况：1、动力装置污水处理厂提升泵站动力装置以电动机为主。
电动机能耗大部分源自机械、钢铁、杂散等损耗。
机械及钢铁损耗从属恒定损耗，其与负荷大小无较大联系；杂散、转子及定子损耗为可变性损耗，这种可变性损耗伴随负荷增加而呈增长趋势，负荷下降则损耗减少。
而负荷率，即实际所输出功率与额定功率之间百分比，对电动机效率产生影响，电动机效率伴随负荷率下降而呈缩小状态，尤其是负荷率＜50%，电动机效率呈快速下降状态[1]。
2、污水泵容积、水力及机械损失均属于污水泵所产生能耗，损失情况由工况变化起到决定作用。
从水泵的性能曲线图来看，泵在最高效率点运行是理想的，但实际运行工况不一定和最高效率点下的工况一致。
为此，规定了一个范围(效率下降5%~8%为界)，泵在此范围内运行，效率下降不算太大，这个范围就是泵的额定工作范围，在额定工况条件之下，污水泵呈较高效率。
二、有效节能方法1、在水泵节能层面污水处理厂提升泵站当中，水泵属于核心装置，水泵电动机效率及水泵效率对提升泵站总体运行效率有着直接影响。
污水处理厂提升泵房的节能改造
污水处理厂提升泵房的节能改造
林伟涛
【期刊名称】《环境》
【年(卷),期】2011()S1
【摘要】提升泵房是污水处理系统中电耗较大的设备之一,我们通过对旧设备加装变频系统,利用液位高低控制水泵的运行,达到节能降耗和自动运行,无人值班的双重效益。
【总页数】2页(P22-22)
【关键词】提升水泵;变频器;液位控制;节能改造
【作者】林伟涛
【作者单位】珠海力合环保有限公司
【正文语种】中文
【中图分类】X
【相关文献】
1.泵站的节能改造——对上海某一水厂一级泵房的节能改造分析 [J], 李伟明
2.生活污水站提升泵房的节能改造 [J], 马俊琳;刘淑荣
3.城市污水处理厂进水泵房区域优化改造 [J], 赵俊;陆超
4.污水处理厂回流污泥泵房的改造与设计 [J], 杨学;张继伟
5.浅谈用活塞平衡式水泵控制阀进行节能改造——池州市供排水公司民生水厂泵房节能改造效果分析 [J], 齐勇跃
因版权原因，仅展示原文概要，查看原文内容请购买。

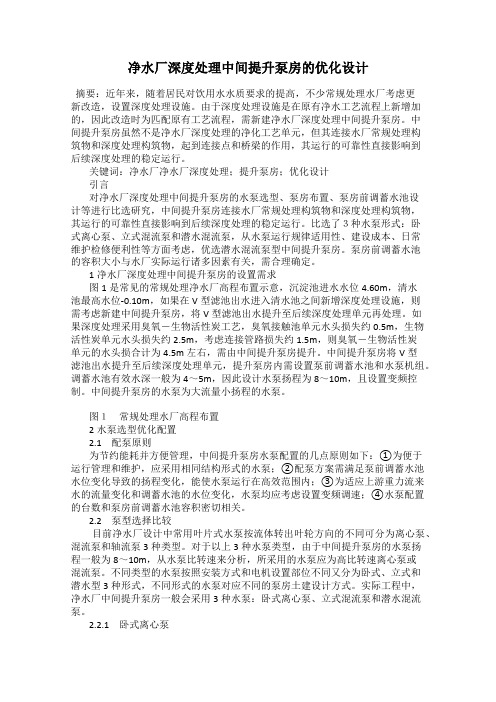

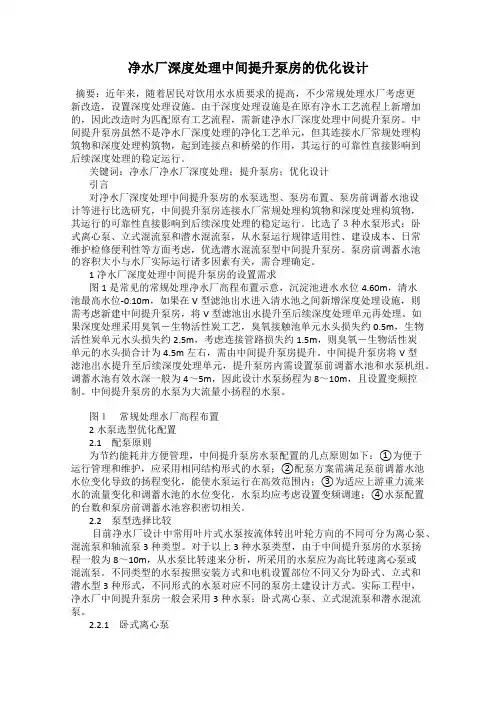

净水厂深度处理中间提升泵房的优化设计
净水厂深度处理中间提升泵房的优化设计摘要：近年来，随着居民对饮用水水质要求的提高，不少常规处理水厂考虑更新改造，设置深度处理设施。
由于深度处理设施是在原有净水工艺流程上新增加的，因此改造时为匹配原有工艺流程，需新建净水厂深度处理中间提升泵房。
中间提升泵房虽然不是净水厂深度处理的净化工艺单元，但其连接水厂常规处理构筑物和深度处理构筑物，起到连接点和桥梁的作用，其运行的可靠性直接影响到后续深度处理的稳定运行。
关键词：净水厂净水厂深度处理；提升泵房；优化设计引言对净水厂深度处理中间提升泵房的水泵选型、泵房布置、泵房前调蓄水池设计等进行比选研究，中间提升泵房连接水厂常规处理构筑物和深度处理构筑物，其运行的可靠性直接影响到后续深度处理的稳定运行。
比选了３种水泵形式：卧式离心泵、立式混流泵和潜水混流泵，从水泵运行规律适用性、建设成本、日常维护检修便利性等方面考虑，优选潜水混流泵型中间提升泵房。
泵房前调蓄水池的容积大小与水厂实际运行诸多因素有关，需合理确定。
1净水厂深度处理中间提升泵房的设置需求图1是常见的常规处理净水厂高程布置示意，沉淀池进水水位4.60m，清水池最高水位-0.10m，如果在V型滤池出水进入清水池之间新增深度处理设施，则需考虑新建中间提升泵房，将V型滤池出水提升至后续深度处理单元再处理。
如果深度处理采用臭氧－生物活性炭工艺，臭氧接触池单元水头损失约0.5m，生物活性炭单元水头损失约2.5m，考虑连接管路损失约1.5m，则臭氧－生物活性炭单元的水头损合计为4.5m左右，需由中间提升泵房提升。
中间提升泵房将V型滤池出水提升至后续深度处理单元，提升泵房内需设置泵前调蓄水池和水泵机组。
调蓄水池有效水深一般为4～5m，因此设计水泵扬程为8～10m，且设置变频控制。
中间提升泵房的水泵为大流量小扬程的水泵。
图１常规处理水厂高程布置2水泵选型优化配置2.1配泵原则为节约能耗并方便管理，中间提升泵房水泵配置的几点原则如下：①为便于运行管理和维护，应采用相同结构形式的水泵；②配泵方案需满足泵前调蓄水池水位变化导致的扬程变化，能使水泵运行在高效范围内；③为适应上游重力流来水的流量变化和调蓄水池的水位变化，水泵均应考虑设置变频调速；④水泵配置的台数和泵房前调蓄水池容积密切相关。
泵房节能改造方案
泵房节能改造方案一、泵房现状分析。
咱这泵房啊，就像个老黄牛，一直默默干活，但效率嘛，有点像老黄牛走路，慢悠悠的，还费不少力气（能量）。
现在的设备可能有些年头了，就像人上了年纪，各种机能下降。
比如说，水泵的运行效率不高，电机老是吃着“大碗饭”（消耗大量电能），却干不出与之匹配的活。
而且整个泵房的控制系统也比较简单粗暴，就像个老式的收音机，只能简单地开和关，不能根据实际需求灵活调整，这就造成了很多不必要的能源浪费。
二、节能改造目标。
咱的目标就是把这个泵房打造成一个“节能小超人”。
在保证正常供水或者其他功能（根据泵房实际用途）的前提下，能省多少电就省多少电，最好是能让电费像坐滑梯一样“唰”地降下来。
初步定个小目标，先把能耗降低个[X]%左右。
三、具体改造措施。
# （一）设备升级。
1. 水泵更换或优化。
对于那些老旧的水泵，如果实在是“病入膏肓”，就直接给它“退休”，换上新型的高效节能水泵。
这些新水泵就像运动员里的尖子生，力气大（扬程高）还吃得少（能耗低）。
如果水泵还有救，那就给它来个“大保健”，比如优化叶轮的设计，就像给汽车换个更好的发动机部件一样，让它转起来更轻松，抽水效率更高。
2. 电机改造。
把那些老式的高耗能电机换成高效节能电机。
这新电机就像换了个新的“心脏”，动力足还不费电。
而且可以考虑安装电机变频调速装置，就像给电机装了个智能大脑。
当用水量小的时候，它能让电机慢下来，就像人散步一样悠闲地工作；用水量变大时，再让电机加速，像短跑运动员冲刺一样全力运转。
这样就能根据实际需求灵活调整，避免电机一直处于高负荷的浪费状态。
# （二）控制系统升级。
1. 智能控制系统安装。
给泵房安装一个超级智能的控制系统，这个系统就像一个聪明的管家。
它能实时监测泵房的各种数据，像水泵的流量、压力、电机的运行状态等等。
然后根据这些数据，像个老中医一样精准地调整设备的运行参数。
比如说，通过传感器监测到管网压力足够，不需要水泵全速运行时，智能控制系统就会告诉水泵和电机：“哥几个，悠着点，不用那么拼命。

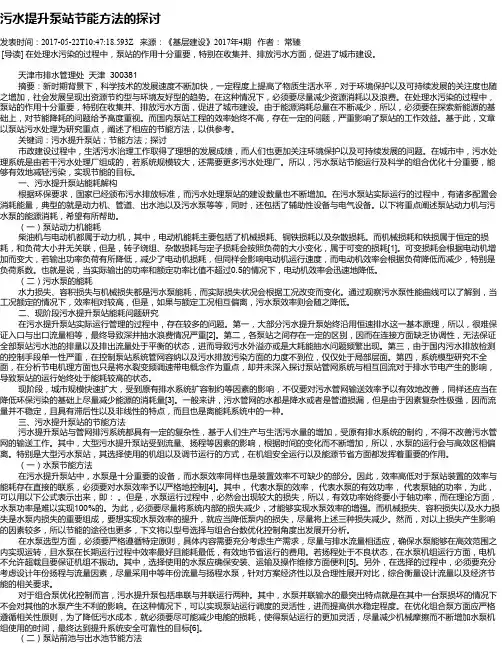

污水提升泵站节能方法的探讨
