北航微机原理上机实验之二(4位BCD码相加)
2011- 2012 学年第一学期
微机原理实验二：4位BCD码相加班级392311（转系）学院高等工程
姓名李柏学号3903·2415
2011年12月4日
本人声明
我声明，本论文为本人独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。
学习字符型数据与数值型数据的相互转换方法，了解BCD码输入及相加的方法。
在数据段中定义3个变量x1,x2,x3，用于存储从键盘上输入的两个BCD码，要求低位数据占高位置存放，x3存放这两个BCD码的和；从键盘输入两个4位的BCD码，检查是否为数字键，非数字键不接收；将输入的2个4位字符型数据转换为4位非压缩BCD码存于数据段的变量中；将2个4位非压缩BCD码相加，将结果利用INT21H的2号功能
DATA SEGMENT ；用X1与X2定义数据段存储输入的十进制数，用X3存储运算结果.
X1 DB 4 DUP(0)
X2 DB 4 DUP(0)
X3 DB 5 DUP(0) ；两个4位数相加可以生成5位数，因此定义5个字节.
DATA ENDS
STACK SEGMENT STACK ；定义堆栈段，该定义也可不写，由系统自动分配空间.
DW 100 DUP(?)
STACK ENDS
CODE SEGMENT ；码段定义
ASSUME CS:CODE,DS:DATA,SS:STACK ；段分配伪指令
TYPEIN PROC ；定义子程序TYPEIN，处理每一个输入的字符
AGAIN:MOV AH, 8 ；使用DOS的8号功能，即【将键盘的输入存入AL且无回显】
INT 21H
CMP AL, 30H ；30H即‘0’，将键盘输入与’0’和’9’比较，一旦不在此范围内则认定输入无效
JB AGAIN
CMP AL, 39H
JA AGAIN
PUSH AX ；此处将输入值入栈保存，即保护现场，因为下文运用2号功能显示时中断指令INT 21H会破坏AL寄存器MOV DL, AL
MOV AH, 2
INT 21H ；执行2号指令，将DL中存储的AL【显示】
POP AX ；恢复现场
RET ；TYPEIN过程的返回指令
TYPEIN ENDP ；结束子程序TYPEIN的书写
MAIN PROC FAR ；远调用
PUSH DS ；以下三句为结尾返回DOS做准备
MOV AX, 0
PUSH AX
MOV AX, DATA
MOV DS, AX ；以下两句将指针对准数据段内的X1处
MOV SI, OFFSET X1
MOV CX, 4 ；设置了4次循环，为了在存储器的变量X1内存放被加数
NEXT1: CALL TYPEIN ；调用子程序TYPEIN
AND AL, 0FH；将AL高4位清零，因为输入的数字仅仅占用AL低4位就足够用，清零则是为了防止高4位对存储结果的干扰MOV [SI], AL ；将AL存入SI指向的位置，而SI在最初指向X1的EA
INC SI ；指针加1 (因为PTR BYTE)
LOOP NEXT1 ；循环执行4次，将被加数存入X1变量内，但是注意先输入的是十进制的高位，所以高位在低地址。
MOV DL, '+' ；上屏显示一个+号
MOV AH, 2
INT 21H
MOV SI, OFFSET X2 ；以下部分完全同理，输入加数，依然占用4字节，存入X2变量内
MOV CX, 4
NEXT2: CALL TYPEIN
AND AL, 0FH
MOV [SI], AL
INC SI
LOOP NEXT2 ；至此将加数存入了X2之中，以下进行加法运算
MOV SI, (OFFSET X2)-1 ；以下三句将SI，DI，BX分别对准了被加数，加数以及结果的最高位
MOV DI, (OFFSET X3)-1
MOV BX, (OFFSET X3)+4
MOV CX, 4 ；对CX赋值往往暗示将有4次循环
OR CX,CX ；清空FR标志位，只是为将CF置零
ADD1:
MOV AL, [SI] ；把被加数最高位送进AL
ADC AL, [DI] ；被加数与加数的最高为相加，并加上CF运算前那个状态的值
AAA；由于[SI]与[DI]存储的数位都代表非压缩的一个十进制数字，即各自的高4位一律0，且结果在AL内，满足AAA指令的条件MOV [BX], AL ；将AAA处理后的AL送入X3变量的相应位置保存起来
DEC SI ；以下三个指针自动减1，分别对齐下一位
DEC DI
DEC BX
LOOP ADD1 ；执行循环，将加数与被加数的4个数位的加和，也就是结果的低4位正确地存入X3相应位置之中，但是暂且未顾及最高位是否进位得1
;
MOV AL, 0 ；以下两句旨在获取次高位运算后产生的那个CF值，将这个标志位存入AL.
ADC AL, 0
MOV [BX],AL ；将其注入X3中充当加和结果的最高位（恰好存放在OFFSET X3代表的低地址之中）
MOV DL, '=' ；显示一个=号
MOV AH, 2
INT 21H
MOV BX, OFFSET X3
MOV CX, 5 ；此处5次循环是为了分别存入DL，将最终加和结果按各数位依次地上屏显示
NEXT3:MOV DL,[BX]
ADD DL,30H ；此处将0-9二进制数码转换成对应的ASCII码，只有加了这句才能正确显示各位数字
MOV AH,2
INT 21H
INC BX ；使用递增是因为这样正好符合十进制数高位在左先显示的客观事实
LOOP NEXT3
RET ；在MAIN过程中的退出
MAIN ENDP ；结束MAIN过程
CODE ENDS ；码段编写完毕
END ；全文结束标记
在代码编写中，收获较大，自认为需要格外注意以下几点：
1.在保护现场的动作中，对某寄存器压栈保护时，必须谨记堆栈是对字操作，千万不能犯PUSH AL之类的低级错误。
2.相应的过程开始结束有固定的语句，开始前先要想好如何退出，要一一对应。
3.显示数码时，务必将二进制码转成对应的ASCII，否则一定显示错误，具体做法是，ADD一个30H。
4.对一些固定技巧需要更敏感地读懂其意图，例如OR CX,CX （自己异或自己）等等等等。
4位BCD码加法
实验二 4位BCD码加法实验目的：1.掌握BCD码加法的编程方法。
2.掌握串操作指令的使用方法。
3.掌握简单循环结构编程方法。
实验设备：计算机一台。
预装Windows XP、宏汇编MASM5。
实验内容A：编写能够实现以下要求的汇编语言程序，并上机实现。
1.编写一个4位BCD码加法程序，并将结果输出到屏幕上。
2.给出两个4位BCD码加数，手工计算出结果，再用本程序获得结果，对照二者是否相同。
注意数的高、低位在内存中的放置规则。
实验内容B：编写能够实现以下要求的汇编语言程序，并上机实现。
1.将参考程序中输出到屏幕部分修改成循环结构。
预习要求：1.阅读实验内容A的参考源程序，对其结构以及实现方法进行分析，在理解的基础上掌握编程方法。
2.根据要求，编写实验内容B的源程序。
3.编辑建立实验内容A和实验内容B的源程序文件，存入U盘保存。
4.写出预习报告，报告中应有实验内容B的源程序清单。
实验步骤：1.编辑建立实验内容A的源程序，对其进行汇编、链接获得可执行文件。
运行可执行文件，实现实验内容A的要求。
2.参考实验内容A的源程序，编辑建立实验内容B的源程序，对其进行汇编、链接获得可执行文件。
如果在汇编、链接过程中有错误产生，则根据提示信息逐一修改错误，直到无错误产生。
运行可执行文件，实现实验内容B的要求。
重要提示：1.注意参加运算的数的高位～低位的放置规则。
2.参加运算的2个数的位数必须相同。
3.对于实验内容B，以[SI]为源操作数，每循环一次SI加1。
4.循环结构所用到的计数单元，不能与循环结构中所用到的单元冲突。
实验内容A参考程序：NAME demo2DATA SEGMENTSTRI1 DB 1,7,5,2 ;第1个加数，注意低位在前STRI2 DB 3,8,1,4 ;第2个加数，注意应与第1个加数位数相同COUNT EQU $-STRI2 ;加数的位数DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 100 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,SS:STACK,DS:DATA,ES:DATASTART PROC FARPUSH DSMOV AX,0PUSH AXGO: MOV AX,DATAMOV DS,AX ;设置源串段基址MOV ES,AX ;设置目的串段基址MOV SI,OFFSET STRI1 ;设置源串首地址MOV DI,OFFSET STRI2 ;设置目的串首地址MOV CX,COUNT ;设置串长度;CLC ;为多字节加法预清进位标志CYCLE: MOV AL,[SI]ADC AL,[DI]AAAMOV [DI],ALINC SIINC DILOOP CYCLEMOV SI,OFFSET STRI2MOV DL,[SI+3] ;输出千位ADD DL,30HMOV AH,2INT 21HMOV DL,[SI+2] ;输出百位ADD DL,30HMOV AH,2INT 21HMOV DL,[SI+1] ;输出十位ADD DL,30HMOV AH,2INT 21HMOV DL,[SI+0] ;输出个位ADD DL,30HMOV AH,2INT 21HRETSTART ENDPCODE ENDSEND START实验B参考程序DATA SEGMENTSTRI1 DB 1,7,5,2 ;第1个加数，注意低位在前STRI2 DB 3,8,1,4 ;第2个加数，注意应与第1个加数位数相同COUNT EQU $-STRI2 ;加数的位数DATA ENDSSTACK SEGMENT PARA STACK 'STACK'DB 100 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODE,SS:STACK,DS:DATA,ES:DATASTART PROC FARPUSH DSMOV AX,0PUSH AXGO: MOV AX,DATAMOV DS,AX ;设置源串段基址MOV ES,AX ;设置目的串段基址MOV SI,OFFSET STRI1 ;设置源串首地址MOV DI,OFFSET STRI2 ;设置目的串首地址MOV CX,COUNT ;设置串长度;CLC ;为多字节加法预清进位标志CYCLE: MOV AL,[SI]ADC AL,[DI]AAAMOV [DI],ALINC SIINC DILOOP CYCLEMOV SI,OFFSET STRI2mov bx,4lp1: MOV DL,[SI+3] ADD DL,30HMOV AH,2INT 21Hdec SIdec bxjnz lp1RETSTART ENDPCODE ENDSEND START。
BCD 加法
.CODE
初始化:
START: MOV AX,@DATA
MOV DS,AX
MOV ES,AX
NOP
MOV F1,0
;先清除显示，再接收键输入
输入加数和被加数，进行相加：
START1:
LEA DI,augend
MOV CX,4
;按键次数
CALL GetBCDKey ;得到双字节十进制数(被加数)
MOV F1,1 ;接收到第一个键，才清除显示
显示结果
双字节BCD码加法程序框图
源代码程序
定义：
.MODEL
TINY
EXTRN Display8:NEAR,GetBCDKey:NEAR
EXTRN F1:BYTE
.STACK 100 .DATA
BUFFER DB 8 DUP(?) augend DB 2 DUP(?) ;被加数 addend DB 2 DUP(?) ;加数
MOV ADC CLD LEA
BL,0 BL,0
DI,BUFFER
;进位 ;存放显示结果
相加的得数（4位）依次转为16进制保存
CALL B1toB2 ;低位 MOV AL,AH CALL B1toB2 ;高位 MOV AL,BL
STOSB
子程序
B1toB2 PROC
NEAR
PUSH AX
AND AL,0FH
LEA SI,BUFFER
CALL Display8
JMP START1
将高位0消隐
BlackDisplay PROC NEAR
STD
MOV DI,SI
BlackDisplay1:
LODSB
CMP AL,0
实验四 四位二进制全加器
3．实验设备及材料
2.SAC-DS4数字逻辑电路实验箱 1个
3.万用表1块
4.74LS283 四位二进制全加器1片
4．实验方法步骤及注意事项
用开关按表8-1设置输入A1-A4、B1-B4、C0的状态，借助指示灯观测输出F1-F4、C4的状态，并记入表8-1中。
表8-1
输 入
输 出
A4A3A2A1
本科学生实验报告
学号姓名
学院物理与电子信息学院专业、班级10物理A
实验课程名称数字电路技术试验
教师及职称张超（讲师）
开课学期2012至2013学年上学期
填报时间2012年09月日
云南师范大学教务处编印
实验序号
4
实验名称
四位二进制全加器
实验时间
2012.10.9
实验室
同析3幢215
一．实验预习
1．实验目的
2、74LS283四位全加器特性函数
教师评语及评分：
签名：年月日
B4B3B2B1
C0
F4F3F2F1
C4
0 0 0 1
0 0 0 1
1
0 1 0 0
0 0 1 1
0
1 0 0 0
0 1 1 1
1
1 0 0 1
1 0 0 0
0
1 0 1 1
0 1 0 1
1
1 1 0 0
0 1 1 0
0
1 1 0 1
0 1 0 0
1
1 1 1 1
1 1 1 1
0
利用开关输入BCD码，借助指示灯观测输出的余3码，填入表8-2中。
0 1 0 1
0 0 1 1
0 1 1 0
四位加法器实验报告
四位加法器实验报告1.实验目的：掌握组合逻辑电路的基本分析与设计方法；理解半加器和全加器的工作原理并掌握利用全加器构成不同字长加法器的各种方法；学习元件例化的方式进行硬件电路设计；学会利用软件仿真实现对数字电路的逻辑功能进行验证和分析。
2.实验仪器：数字逻辑实验箱3.实验内容：A. 设计实现逐次进位加法器，进行软件仿真并在实验平台上测试。
B. 设计实现超前进位加法器，进行软件仿真并在实验平台上测试。
C.使用VHDL自带加法运算实现一个4位全加器。
4.实验代码:A. 逐次进位加法器：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity FDFA is#定义串行加法器总体接口port(A,B:in std_logic_vector(3 downto 0);Ci:in std_logic;S:out std_logic_vector(3 downto 0);Co:out std_logic);end entity;architecture struct of FDFA iscomponent fadder is#基于一位全加器port(a,b,ci:in std_logic;s,co:out std_logic);end component fadder;signal c0,c1,c2:std_logic;beginU0:fadder port map(A(0),B(0),Ci,S(0),c0);U1:fadder port map(A(1),B(1),c0,S(1),c1);U2:fadder port map(A(2),B(2),c1,S(2),c2);U3:fadder port map(A(3),B(3),c2,S(3),Co);end architecture struct;library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fadder is #定义一位全加器port(a,b,ci:in std_logic;s,co:out std_logic);end entity;architecture func of fadder isbeginco<=(a and b) or (ci and ( a xor b));s<=a xor b xor ci;end architecture func;B. 超前进位加法器：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity LAC is#定义超前进位加法器总体接口port(A,B:in std_logic_vector(3 downto 0);Ci:in std_logic;Co:out std_logic;S:out std_logic_vector(3 downto 0));end entity;architecture struct of LAC issignal wirep, wireg:std_logic_vector(3 downto 0);signal wirec:std_logic_vector(2 downto 0);component fadder is#基于一位全加器port(Ai,Bi:in std_logic;c:in std_logic;si:out std_logic;pi:out std_logic;gi:out std_logic);end component fadder;component Ker is#Ker总理进位传递信号P与进位产生信号G，以及进位信号C port(ci:in std_logic;P:in std_logic_vector(3 downto 0);G:in std_logic_vector(3 downto 0);C:out std_logic_vector(3 downto 0));end component Ker;beginU0:fadder port map(Ai=>A(0),Bi=>B(0),c=>Ci,si=>S(0),pi=>wirep(0),gi=>wireg(0));U1:fadder port map(Ai=>A(1),Bi=>B(1),c=>wirec(0),si=>S(1),pi=>wirep(1),gi=>wireg(1));U2:fadder port map(Ai=>A(2),Bi=>B(2),c=>wirec(1),si=>S(2),pi=>wirep(2),gi=>wireg(2));U3:fadder port map(Ai=>A(3),Bi=>B(3),c=>wirec(2),si=>S(3),pi=>wirep(3),gi=>wireg(3));L:Ker port map(ci=>Ci,P(0)=>wirep(0),P(1)=>wirep(1),P(2)=>wirep(2),P(3)=>wirep(3),G(0)=>wireg(0),G(1)=>wireg(1),G(2)=>w ireg(2),G(3)=>wireg(3),C(0)=>wirec(0),C(1)=>wirec(1),C(2)=>wirec(2),C(3)=>Co);end architecture struct;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fadder is #定义一位全加器port(Ai,Bi:in std_logic;c:in std_logic;si:out std_logic;pi:out std_logic;gi:out std_logic);end entity;architecture func of fadder isbeginpi<=Ai xor Bi;gi<=Ai and Bi;si<=Ai xor Bi xor c;end architecture func;library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity Ker is#定义Ker port(ci:in std_logic;P:in std_logic_vector(3 downto 0);G:in std_logic_vector(3 downto 0);C:out std_logic_vector(3 downto 0));architecture func of Ker isbeginC(0)<=G(0) or ( P(0) and ci );C(1)<=G(1) or ( P(1) and G(0) ) or ( P(1) and P(0) and ci );C(2)<=G(2) or ( P(2) and G(1) ) or ( P(2) and P(1) and G(0) ) or ( P(2) and P(1) and P(0) and ci );C(3)<=G(3) or ( P(3) and G(2) ) or ( P(3) and P(2) and G(1) ) or ( P(3) and P(2) and P(1) and G(0) ) or ( P(3) and P(2) and P(1) and P(0) and ci );end architecture func;C. VHDL自带加法运算实现4位全加器：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity VHDLAD is#定义VHDL自带加法运算实现4位全加器总体接口，如果加和比原来和少，则会进位port(A,B:in std_logic_vector(3 downto 0);Ci:in std_logic;Co:out std_logic;S:out std_logic_vector(3 downto 0));end VHDLAD;architecture bhv of VHDLAD issignal D:std_logic_vector(3 downto 0);beginprocess(A,B,Ci,D)beginD <= A + B;if(Ci = '1') thenD <= D + 1;end if;if(D >= A) thenS <= D;Co <= '0';elseS <= D;Co <= '1';end if;end process;end bhv；5.软件仿真结果说明下面图片每幅有14条信号线，从上到下依次为A的低位到高位（共4条）、B的低位到高位（共4条）、输入的进位信号、和的低位到高位（共4条）、输出进位信号。
四位BCD码

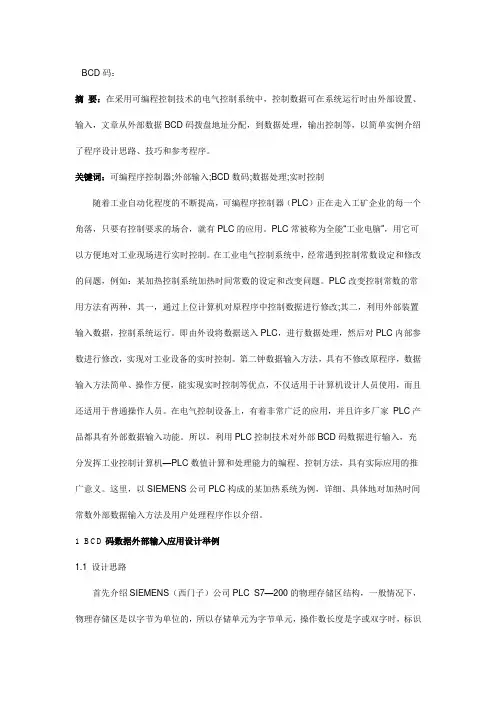

BCD码：摘要：在采用可编程控制技术的电气控制系统中，控制数据可在系统运行时由外部设置、输入，文章从外部数据BCD码拨盘地址分配，到数据处理，输出控制等，以简单实例介绍了程序设计思路、技巧和参考程序。
