选修 恒定电流试卷
人教版高中物理选修3-1 第二章《恒定电流》检测题.docx
《恒定电流》检测题一、单选题1．小明家的保险丝突然熔断，以下原因不可能的是()A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．灯座里的电线发生短路D．火线断路2．如图所示电路中，电源电压u＝311sin100πt(V)，A、B间接有“220 V440 W”的电暖宝、“220 V220 W”的抽油烟机、交流电压表及保险丝．下列说法正确的是（）A．交流电压表的示数为311 VB．电路要正常工作，保险丝的额定电流不能小于3 AC．抽油烟机正常工作1 min消耗的电能为1.32×104 JD．电暖宝发热功率是抽油烟机发热功率的2倍3．如图所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q．将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，与P移动前相比（）A．U变小B．I变小C．Q不变D．Q减小4．关于电阻和电阻率，下列说法正确的是（）A．导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比B．同种材料的导体，其电阻与它的横截面积成正比，与它的长度成反比C．所有材料的电阻率都随温度的升高而增大D ．电阻率是反映材料导电性能的物理量 5．下列物理公式表述正确的是（ ） A ．由电阻的定义式UR I=可知：导体电阻与加在导体两端的电压成正比，与通过导体的电流成反比B ．由电场强度的定义式FE q=可知：电场强度与检验电荷受到的电场力成正比，与检验电荷的电正反比C ．由库伦定律的公式122q q F kr=可知：真空中两个点电荷之间的库仑力与两个点电荷电量的乘积成正比，与他们之间距离的平方成反比 D ．由磁感应强度定义式FB IL=可知：磁感应强度的方向与放入磁场中的通电直导线所受安培力的方向相同6．小量程电流表是可以改装成电流表或电压表的。
现有一个已知小量程电流表的满偏电流Ig=100μA ，测得其内阻为 Rg=600Ω，要把它改装成一个量程为0.6A 的电流表，下列关于电流表改装的说法中，正确的是（ ）A ．串联一个5.4k Ω的电阻B ．串联一个约0.1Ω的电阻C ．并联一个5.4k Ω的电阻D ．并联一个约0.1Ω的电阻7．现有两电源，其电动势分别为E 1、E 2（E 1＜E 2），内阻分别为r 1、r 2．当这两个电源分别和一阻值为R 0的电阻连接时，电源的输出功率相等。

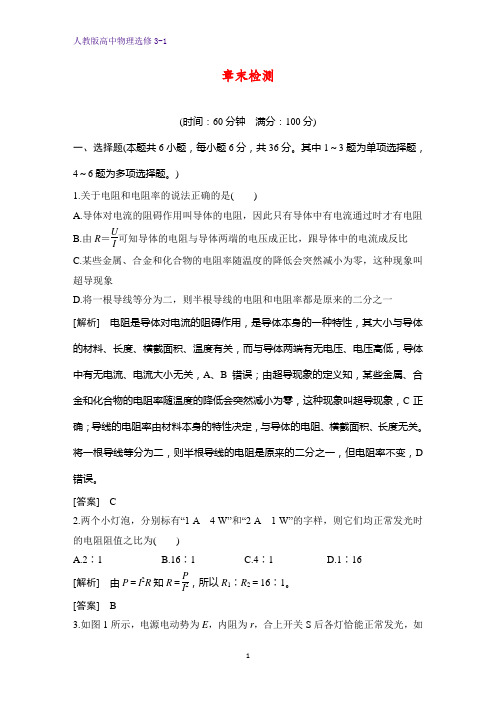

高中物理选修3-1章末检测10：恒定电流检测卷
章末检测(时间：60分钟满分：100分)一、选择题(本题共6小题，每小题6分，共36分。
其中1～3题为单项选择题，4～6题为多项选择题。
)1.关于电阻和电阻率的说法正确的是()A.导体对电流的阻碍作用叫导体的电阻，因此只有导体中有电流通过时才有电阻B.由R＝UI可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C.某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫超导现象D.将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一[解析]电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端有无电压、电压高低，导体中有无电流、电流大小无关，A、B错误；由超导现象的定义知，某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫超导现象，C正确；导线的电阻率由材料本身的特性决定，与导体的电阻、横截面积、长度无关。
将一根导线等分为二，则半根导线的电阻是原来的二分之一，但电阻率不变，D 错误。
[答案] C2.两个小灯泡，分别标有“1 A 4 W”和“2 A 1 W”的字样，则它们均正常发光时的电阻阻值之比为()A.2∶1B.16∶1C.4∶1D.1∶16[解析]由P＝I2R知R＝PI2，所以R1∶R2＝16∶1。
[答案] B3.如图1所示，电源电动势为E，内阻为r，合上开关S后各灯恰能正常发光，如果某一时刻电灯C烧断，则()图1A.灯A变暗，灯B变亮B.灯A变亮，灯B变暗C.灯A、灯B都变亮D.灯A、灯B都变暗[解析]电灯C烧断，电灯B与电灯C并联的总电阻增加了，电灯B与电灯C 并联部分分得的电压增加了，故电灯B变亮了。
根据闭合电路欧姆定律知，干路电流减小了，故电灯A变暗了。
选项A正确。
[答案] A4.(2017·山东平度抽考)R1和R2是材料相同、厚度相同、上下表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图2所示的电路的A、B两端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，则下列判断正确的是()图2A.R 1＝R 2B.R 1>R 2C.U 1<U 2D.U 1＝U 2[解析] 电流从导体的横截面流过，由电阻定律知R ＝ρl S ＝ρa ad ＝ρd ，可见电阻与边长a 无关，A 正确，B 错误；因外电阻相同，故路端电压相等，C 错误，D 正确。
人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。
人教版选修3-1第二章 恒定电流填空练习试题(含答案)
第二章恒定电流填空练习题1.由5个1 Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等效电阻为________ Ω.2.一块数码相机中用的锂电池的电动势为3.6 V，容量为1 000 mA·h(相当于用1 000 mA的电流释放可放电1 h，用500 mA的电流释放可放电2 h，以此类推)．当关闭液晶屏时可拍摄照片400张左右，则每拍一张照片所消耗的电能约为________ J；当打开液晶屏时可拍摄照片150张左右，则每拍一张照片液晶屏消耗的电能约为________ J.3.若原小量程电流表的满偏电流为I g＝100 μA ，内阻R g＝300 Ω ，若将它改装成量程为5 V 的电压表，需________联________ Ω 的电阻．4.多用电表在使用前必须进行调零，在测量电流与电压前必须进行________，测量电阻前，也必须进行________．如图所示是将电流表改装成欧姆表的结构示意图，其中电源电动势为1.5 V，改装后，原来表盘3 mA刻度线处的刻度值定为“0”位置，则1 mA刻度处应改标为________ Ω，0刻度处应改标为________．5.A、B为“220 V,100 W”的两盏相同的灯泡，C、D为“220 V,40 W”的相同灯泡，A、B灯的电阻为__________ Ω；C、D电阻为________ Ω.现将四盏灯泡接成如图所示电路，并将两端接入电路，各灯实际功率分别为PA、PB、PC、PD，则实际功率的大小顺序是________．6.有一只满偏电流I g＝5 mA，内阻R g＝400 Ω的电流表G.若把它改装成量程为10 V的电压表，应________联一个________ Ω的分压电阻．该电压表的内阻为________ Ω；若把它改装成量程为3 A 的电流表，应________联一个________ Ω的分流电阻，该电流表的内阻为________ Ω.7.如图所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.8.某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为______cm，高度为__________mm.9.实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用__________________，变阻器应选用____________，电源应选用__________(填序号)．改装好的欧姆表中心刻度的阻值为________________．10.金属导体通电时，导体中自由电子定向移动的方向与电流方向（选填“相同”或“相反”）．一段金属电阻丝的电阻为R，当在它的两端加上电压时，则在通电时间t内通过金属电阻丝横截面的电子个数为n=．（已知一个电子的电荷量为e）11.如图所示，游标卡尺读数为________mm，螺旋测微器读数为________mm.12.某同学探究一个太阳能电池在没有光照时(没有储存电能)的I－U特性．该实验小组根据实验得到的数据，描点绘出了如图所示的I－U图象．由图可知，当电压小于2.00 V时，太阳能电池的电阻________(填“很大”或“很小”)；当电压为2.80 V时，太阳能电池的电阻约为________ Ω.13.某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图所示，则其电阻值是________．如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是________．改变挡位调整倍率后，要特别注意重新________．14.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电表的“0”刻线.(2)将K旋转到电阻挡“×100”的位置.(3)将插入“＋”、“－”插孔的表笔短接，旋动部件________.使指针对准电阻的________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小.为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量.A.将K旋转到电阻挡“×1 k”的位置B.将K旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两根引线相接D.将两表笔短接，旋动合适部件，对电表进行校准15.居民小区里的楼道灯，采用门电路控制，白天的时候，即使拍手发出声音，楼道灯也不亮；但是到了晚上，拍手发出声音后，灯就亮了，并采用延时电路，使之亮一段时间后就熄灭．电路中用声控开关，即听到声音后，开关闭合，则应该使用________门电路控制电灯．16.用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据如下图所示的表盘，被测电阻阻值为__________ Ω.若将该表选择旋钮置于10 mA挡测电流，表盘仍如下图所示，则被测电流为______ mA.17.如图是一个多用表欧姆挡内部电路示意图.电流表满偏电流为0.5 mA、内阻为10 Ω；电池电动势为1.5 V、内阻为1 Ω，变阻器R0阻值为0～5 000 Ω.(1)该欧姆表的刻度值是按电池电动势为1.5 V刻度的，当电池的电动势下降到1.45 V、内阻增大到4 Ω时仍可调零.调零后R0阻值将变________(填“大”或“小”)，若测得某电阻阻值为300 Ω，则这个电阻的真实值是________ Ω.(2)若该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果________(填“偏大”“偏小”或“准确”).18.如图所示是一个电流、电压两用表的电路，电流表G的量程是0～100 μA，内阻是1 000 Ω，电阻R1＝0.1 Ω，R2＝99 000 Ω.当双刀双掷开关接到A、B上时，电流表改装成________表，其量程是________；当双刀双掷开关接到C、D上时，电流表改装成______表，其量程是______.19.如图所示为两个电阻的U－I图线，两电阻阻值之比R1∶R2＝________，给它们两端加相同的电压，则通过的电流之比I1∶I2＝________.20.某同学为了练习各种仪表的读数规则，他做了如下几种图示的练习：其中如图甲所示为游标卡尺的读数，其值为____cm；如图乙所示为螺旋测微器的读数，其值为____mm；如图丙所示为电流表的读数，使用量程为0～0.6 A时的读数为______A.答案解析1.【答案】0.5【解析】设A点接电源正极，B点接电源负极，将图示电路中的节点找出，凡是用导线相连的节点可认为是同一节点，然后按电流从A端流入，从B端流出的原则来分析，电流经过电路时的各电阻连接形式就表现出来了．由于节点A、D间是用导线相连，这两点是等势点(均标1)，节点C、F间是用导线相连，这两点是等势点(均标2)，节点E、B间是用导线相连，这两点是等势点(均标3)，则A点电势最高，C(F)次之，B点电势最低，根据电流由高电势流向低电势，易得出各电阻的电流方向．由于电阻R1、R2均有一端接点1，另一端接点2；电阻R4、R5均有一端接点2，另一端接点3；电阻R3一端接点1，另一端接点3，易得其等效电路如图所示．或者用题图中所标电流方向，也可得其等效电路如图所示，相比第一种方法更简单．故A、B间的等效电阻为0.5 Ω.2.【答案】32.454【解析】电源输出的总电能E＝UQ＝UIt＝3.6×1×3 600 J＝12 960 J.关闭液晶屏时，每拍一张照片消耗的电能E1＝＝32.4 J.打开液晶屏时，每拍一张照片消耗的电能E2＝＝86.4 J.每拍一张照片液晶屏消耗的电能E3＝E2－E1＝86.4 J－32.4 J＝54 J.3.【答案】串 4 9700【解析】电流表改装成电压表需要串联一个大电阻，根据欧姆定律得U＝IR，电流表的满偏电压为0.03 V，所以分压电阻分得电压为4.97 V，再根据欧姆定律分压得电阻的阻值为49 700 Ω.4.【答案】机械调零欧姆调零 1 000∞【解析】5.【答案】484 1 210PD＞PA＞PB＞PC【解析】根据R＝得：RA＝RB＝Ω＝484 Ω，RC＝RD＝Ω＝1 210 Ω；由电路图可知，B、C 并联，所以电压相等，根据P＝可知：PB＞PC，A、D串联，电流相等，根据P＝I2R可知，PD＞PA；A、D的电流大于B、C的电流，根据P＝I2R可知：PA＞PB，PD＞PC；所以PD＞PA＞PB＞PC.6.【答案】串 1 600 2 000并0.6680.667【解析】改装成电压表时应串联一个分压电阻．由欧姆定律得U＝I g(R g＋R1)，分压电阻R1＝－R g ＝Ω－400 Ω＝1 600 Ω，该电压表内阻R V＝R g＋R1＝2 000 Ω改装成电流表时应并联一个分流电阻，由并联电路两端电压相等得I g R g＝(I－I g)R2.分流电阻R2＝R g＝Ω≈0.668 Ω.该电流表内阻R A＝≈0.667 Ω.7.【答案】3∶2∶12∶3∶3【解析】8.【答案】1.220 6.861【解析】游标卡尺读数为d＝12 mm＋4×0.05 mm＝12.20 mm＝1.220 cm；螺旋测微器的读数为：h＝6.5 mm＋36.1×0.01 mm＝6.861 mm.9.【答案】B D E 1.5 kΩ【解析】若选用A电流表，需要变阻器的最小阻值为R＝－1.5 kΩ＝13.5 kΩ，C，D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R中＝R内＝＝＝1.5 kΩ.10.【答案】相反【解析】解：导体中的自由电子带负电，故导体中自由电子定向移动的方向与电流方向相反；由欧姆定律可知：I=；由I=可知：q=It=；则电子数n==；11.【答案】49.15 0.900【解析】游标卡尺读数为，螺旋测微器的读数为12.【答案】很大 1.0×103【解析】由题图可知，当电压小于2.00 V时，通过太阳能电池的电流很小，由欧姆定律可知：此时太阳能电池的电阻很大．当电压为2.80 V时，通过太阳能电池的电流约为2.8 mA，由欧姆定律可知：此时太阳能电池的电阻约为R＝＝1.0×103Ω.13.【答案】12 Ω“×10”挡欧姆调零【解析】用欧姆表测量电阻读数时，因刻度盘上的刻度不均匀，一定要仔细观察指针附近的刻度特点，由图知在刻度10和刻度15之间有5个刻度，说明每一个刻度表示1 Ω，读得电阻为12 Ω，因选择欧姆挡“×1”，故待测电阻为12 Ω.从表盘上可以得到中值电阻为15 Ω，而200 Ω的电阻是中值电阻的十几倍，应选欧姆挡“×10”挡测量．改变挡位后，要重新将欧姆表两个表笔短接，进行欧姆调零．14.【答案】(1)S(3)T0刻线(4)ADC【解析】用多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心旋动指针定位螺丝S，使指针对准电表的“0刻线”.然后旋动选择开关K，选择量程，再将两表笔短接，调整欧姆调零旋钮T，使指针对准满偏刻度(即电阻的“0刻线”)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值.若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“×1 k”挡位，换挡要重新进行欧姆调零.15.【答案】“与”【解析】由题意知，灯亮需要两个条件：①光线要弱(即晚上)，②声音(如拍手)，二者缺一不可，所以应使用“与”门电路．16.【答案】220 4.0【解析】17.【答案】(1)小290(2)准确【解析】(1)由闭合电路欧姆定律I g＝得，R0＝－R g－r，因为式中E变小，r变大，故R0将减小.因为该欧姆表的刻度是按电池电动势为E＝1.5 V刻度的，所以测得某电阻阻值为300 Ω时，电流表中的电流I＝，其中RΩ＝，当电池电动势下降到E′＝1.45 V时，此时欧姆表的内阻RΩ′＝.由闭合电路欧姆定律得I＝，解得真实值R′＝290 Ω.(2)该欧姆表换了一个电动势为1.5 V、内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果准确.因为电源的内阻的变化，可以通过调零电阻的阻值的变化来抵消.18.【答案】量程较大的电流0～1 A电压0～10 V【解析】因双刀双掷开关的手柄是绝缘的，所以当开关接到A、B上时，电路转换成图甲所示的电路，此时电阻R1与电流表G并联，R1起分流作用，原电流表改装成较大量程的电流表.根据并联电路的特点有(I－I g)R1＝I g R g.电流表的最大测量值为I＝＝A≈1 A.当开关接到C、D上时，电路变成图乙所示的电路，此时电阻R2与电流表G串联，R2起分压作用，原电流表改装成电压表，根据串联电路的特点，电压表的最大测量值为U＝I g(R g＋R2)＝0.0001×(1 000＋99 000) V＝10 V.19.【答案】4∶11∶4【解析】从图象中取一个特殊点，代入欧姆定律公式便可求出电阻的阻值，在同样电压条件下，电流之比与阻值之比成反比．20.【答案】6.17510.295(10.293～10.297)0.480【解析】游标卡尺的读数为6.1 cm＋0.05 mm×15＝6.175 cm；螺旋测微器的读数为10 mm＋0.01 mm×29.5＝10.295 mm；电流表使用量程为0～0.6 A时的读数为0.480 A.。
最新人教版高中数学选修3-1第二章恒定电流测试题全套及答案
最新人教版高中数学选修3-1第二章恒定
电流测试题全套及答案
一、选择题
1. 在一个电路图中测得两个电压分别为12V和6V，连接在一
起的电阻为3Ω，求通过这两个电压两端的电流。
A. 36A
B. 6A
C. 18A
D. 4A
答案：B
2. 一个电阻为8Ω的电器接在一个电路中，通过它的电流是5A，求通过这个电器的电压。
A. 2V
B. 13V
C. 40V
D. 45V
答案：C
3. 两个电阻相同的电器并联在一起，通过它们的电流分别是3A和5A，求这两个电器之间的电阻值。
A. 15Ω
B. 2.5Ω
C. 8Ω
D. 1.8Ω
答案：A
二、填空题
1. 一个电压为20V的电源与一个电阻为5Ω的电器串联，求通过电器的电流。
答案：4A
2. 一个电阻为10Ω的电器接在电压为40V的电路中，通过它的电流是_4_A。
答案：4
3. 两个电阻为6Ω的电器并联在一起，通过它们的电流分别为_3_A和_2_A。
答案：3, 2
三、解答题
1. 现有一个电源和一个电阻串联在一起，电源的电压为12V，电阻为2Ω，请计算通过电阻的电流。
答案：通过电阻的电流为6A。
2. 已知一个电源的电压为18V，两个电阻并联在一起，其中一个电阻为3Ω，另一个电阻的阻值为未知，请计算通过两个电阻的总电流。
答案：通过两个电阻的总电流为6A。
人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V 的量程，那么电压表读数为多少（ ）A ．1.2 VB ．1.20 VC ．6 VD ．6.0 V2．一根横截面积为S 的铜导线，通过电流为I ．已经知道铜的密度为ρ，铜的摩尔质量为M ，电子电荷量为e ，阿佛加德罗常数为N A ，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为（ ）A ．A MI N Se ρB ．A e MIN S ρC ．A e eIN S M S ρD ．A eIN S M ρ3．在图所示的电路中，电源内阻忽略不计，电动势为E ，电阻R 1、R 2阻值相等，保持R 1的阻值不变，改变R 2的阻值，则关于R 2消耗的功率P 的说法正确的是（ ）A ．R 2增大，P 增大；R 2减小，P 减小B ．R 2增大，P 减小；R 2减小，P 增大C ．无论R 2是增大还是减小，P 均减小D ．无论R 2是增大还是减小，P 均增大4．如图所示，a ，b ，c ，d 是滑动变阻器的四个接线柱，现把此变阻器接成一个分压电路向一个小灯泡供电，并要求滑片P 向c 移动时，小灯泡两端电压减少，则在下列说法中正确的是（ ）A ．a 接电源正极，b 接电源负极，c 、d 接小灯泡两端B ．a 接电源正极，b 接电源负极，c 、a 接小灯泡两端C．a接电源正极，b接电源负极，d、b接小灯泡两端D．a接电源正极，b接电源负极，d、c接小灯泡两端5．下列关于电源和电动势的说法中正确的是（）A．从能量转化的角度看，电源是通过静电力做功把其他形式的能转化为电势能的装置B．电源的电动势越大表明电源将其他能量转化为电能的数量越多C．电源内单位正电荷从负极移动到正极非静电力所做的功叫电源的电动势D．在电路中若将电压表接在电源两端，电压表测量值即为电源电动势大小6．下列说法中正确的是（）A．把一根均匀导线等分成等长的两段，则每部分的电阻率也变为原来的一半B．电容器所带的带电量越多，说明它的电容越大C．电动势的单位跟电压的单位一样，都是伏特，所以电动势就是电压D．其他电阻不变时，并联电路中其中一个电阻增大，总电阻增大7．如图所示为一个小型电热水器。
(word完整版)高中物理选修3-1恒定电流测试题(含答案),推荐文档
恒定电流小测试1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。
当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。
以下说法正确的是( )A. 若仅将R2的滑动触头P向b端移动，则I不变，U增大B. 若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1 ，则U变化量的绝对值与I变化量的绝对值的比值不变2.如图所示，E为电源，其内阻不可忽略，为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。
闭合开关S，当环境温度明显升高时，下列说法正确的是A．L变亮B．两端电压变大C．C所带的电荷量保持不变D．G中电流方向由a→b3.一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。
由此可知A．电动机消耗的电功率为10WB．电动机发热的功率为10WC．电动机输出的机械功率为10WD．电动机的工作效率为20%4.导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（）A. 横截面积一定，电阻与导体的长度成正比B. 长度一定，电阻与导体的横截面积成正比C. 电压一定，电阻与通过导体的电流成正比D. 电流一定，电阻与导体两端的电压成反比5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比. 在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、. 由图可知、的值分别为（）A. 、B. 、C. 、D. 、6.图为测量某电源电动势和内阻时得到的U-I 图线. 用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4. 8 V. 则该电路可能为（）7.某同学设计了一个转向灯电路（如图），其中L为指示灯，、分别为左、右转向灯，S为单刀双掷开关，E为电源. 当S置于位置1时，以下判断正确的是（）A. L的功率小于额定功率B.亮，其功率等于额定功率C. 亮，其功率等于额定功率D. 含L支路的总功率较另一支路的大8.如图所示电路，电源内阻不可忽略. 开关S闭合后，在变阻器的滑动端向下滑动的过程中（）A. 电压表与电流表的示数都减小B. 电压表与电流表的示数都增大C. 电压表的示数增大，电流表的示数减小D. 电压表的示数减小，电流表的示数增大9.在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（）A. 变大，变大B. 变小，变大C. 变大，变小D. 变小，变小10.如图所示是一实验电路图. 在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A. 路端电压变小B. 电流表的示数变大C. 电源内阻消耗的功率变小D. 电路的总电阻变大11.如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部. 闭合电键S，小球静止时受到悬线的拉力为F. 调节、，关于F的大小判断正确的是（）A. 保持不变，缓慢增大时，F将变大B. 保持不变，缓慢增大时，F将变小C. 保持不变，缓慢增大时，F将变大D. 保持不变，缓慢增大时，F将变小12.有一个电动势为3 V、内阻为1 Ω的电源, 下列电阻与其连接后, 使电阻的功率大于2 W, 且使得电源的效率大于50%的是()A. 0. 5 ΩB. 1 ΩC. 1. 5 ΩD. 2 Ω13.如图所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间。
人教版高中物理选修3-1第二章《恒定电流》检测题(含答案)
《恒定电流》检测题一、单选题1．如图所示的电路，R0为定值电阻，R为滑动变阻器，滑动触头P滑动时，电路的总电阻发生变化，以下情况正确的是（）A．P向左滑动，总电阻变小B．P向右滑动，总电阻变小C．P滑动到最左端时，总电阻为R0D．P滑动到最右端时，总电阻为R2．如图（a）所示为某一门电路符号及输入端A、B的电势随时间变化关系的图像，则图中能正确反映该门电路输出端电势随时间变化关系的图像是（）A．B．C．D．3．有一铅蓄电池，当移动1C电荷时非静电力做功2J，该铅蓄电池的电动势是（）A．2V B．1VC．2.5V D．1.5V4．下列说法正确的是（）A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是安培C．电流有方向，它始终从高电势处流向低电势处D．导体两端只要有电势差就可以产生持续的电流5．在如图所示电路中，R 0为定值电阻，R 1为滑动变阻器，电源内阻不可忽略。
闭合电路使灯泡L 发光后，当滑片向右滑动时，以下说法正确的是（ ）A ．灯泡L 变亮B ．通过R 1的电流变大C ．电路的路端电压变大D ．R 0上消耗的电功率减小6．两粗细相同的同种金属电阻丝R 1、R 2的电流I 和电压U 的关系图线如图所示，可知（ ）A ．两电阻的大小之比为R 1：R 2=：1B ．两电阻的大小之比为R 1：R 2=1：3C ．两电阻丝长度之比为L 1：L 2=3：1D ．两电阻丝长度之比为L 1：L 2=1：7．下列各物理量的定义式正确的是（ ） A ．加速度F a m= B ．电流强度U I R =C ．电势PE qφ=D ．电场强度2kQE r=8．一根均匀的电阻丝其电阻为R ，在温度不变的情况下，下列情况中其电阻值仍为R 的是 A ．长度不变，截面积增大一倍 B ．长度和截面积都缩小一倍 C ．截面积不变，长度增大一倍 D ．长度和截面半径都增大一倍.9．下列关于欧姆表的说法中正确的是（ ） A ．用欧姆表测电阻时，指针越靠近右边误差越小B ．红表笔与表内电池正极相联，黑表笔与表内电池负极相联C ．“∞”刻度一般在刻度盘的右端D ．欧姆表的每一档测量范围都是0到∞10．如图所示，电路中每个电阻的阻值都相同．当电压U 升高时，先烧坏的电阻应是（ ）A ．R 1和R 2B ．R 3和R 4C ．R 5D ．不能确定11．如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻均匀的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中（ ）A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ad 边两端电势差相同D ．通过导体框截面的电量相同12．高温超导限流器是一种有效的短路电流限制装置．该装置由超导部件和限流电阻并联组成，如图中虚线框内所示．超导部件的超导临界电流是IC ，当干路电流I 大于IC 时，超导部件将自动从超导态（电阻为零）转变为正常态（此状态下可认为是纯电阻），从而限制了干路中的大电流．已知超导部件的正常态电阻值为R 1=3Ω，超导临界电流I C =1.2A ，限流电阻R 2=6Ω，小灯泡L1、L2如都标有“6V，6W"的字样，电源的电动势E=8V ，内阻r=2Ω．原来小灯泡Ll 正常发光．若小灯泡Ll 突然发生短路，则 （ ）A ．Ll 短路前，L2也正常发光B ．Ll 短路前，通过超导部件的电流为lAC ．L1短路后，L2变暗D ．L1短路后，通过超导部件的电流为3A 13．下列关于矢量和标量的说法正确的是A ．做直线运动的甲、乙两物体位移x 甲＝3 m ，x 乙＝－5 m ，则x 甲>x 乙B ．速度是矢量，而速度变化量是标量C ．电流既有大小又有方向，所以它是矢量D ．矢量和标量遵从不同的运算法则，而不只是看物理量的正、负二、多选题14．有关欧姆表的使用，下列说法中正确的是( ) A ．更换测量挡时，需要重新调零B ．测量电阻时，表的指针偏转角度越大，误差就越小C ．使用完毕应将选择开关旋至交流电压最高挡或“off”挡D ．如果指针相对电流零刻度偏转太小，应改用大量程测量15．如图所示是某型号电吹风的电路图，它主要由电动机M 和电热丝R 构成．已知电吹风的额定电压为220V ，吹冷风时的功率为120W ，吹热风时的功率为1000W ，关于该电吹风，下列说法正确的是A ．若S 1、S 2闭合，则电吹风吹冷风B ．电热丝的电阻为55ΩC ．电动机工作时输出的机械功率为880WD ．当电吹风吹热风时，电动机每秒钟消耗的电能为120J16．如图所示，电源内阻不能忽略，开关闭合后，灯泡A 、B 均发光．现将滑动触头向右移动，下列说法正确的是A ．A 灯变亮、B 灯变暗 B ．A 灯变暗、B 灯变亮C ．电源路端电压一定增大D ．电源的输出功率一定增大17．在如图所示的电路中，若滑动变阻器的滑动端P 向下滑动时，则L 1、L 2、L 3、L 4四灯的发光情况将是( )A ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 4变暗 三、实验题18．用如图1所示的电路图测量一节干电池的电动势和内阻。
人教版高中物理选修3-1第二章《恒定电流》检测题(含答案)
《恒定电流》检测题一、单选题1．如图所示，电动势为E内阻为r的电源与定值电阻R1、R2及滑动变阻器连接成电路，当滑动变阻器的滑片由中点滑向b端过程中，下列说法正确的是A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大2．某同学用如图甲所示的电路做“测定电源电动势和内电阻”的实验，并根据测得的数据作出了如图乙所示的U—I图象，当外电压U=1.20V时，电路消耗总功率P，外电路电阻R( )A．0.28w 1Ω B．0.28w 6Ω C．0.08w 1ΩD．0.08V 6Ω3．在如图所示电路中，电源内阻不可忽略。
开关S闭合后，在滑动变阻器R2的滑动端由a向b缓慢滑动的过程中，电流表、电压表均为理想表，下列说法正确的是A．电流表的示数减小 B．电压表的示数减小C．电容器C的电容增大 D．电容器C所带电荷量增大4．用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则( )A ．R 1＞R ＞R 2B ．R 1＜R ＜R 2C ．R ＞R 1，R ＞R 2D ．R 1＝R ＝R 25．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则（ ）A ．电容器中的电场强度将增大B ．电容器上的电荷量将减少C ．电容器的电容将减小D ．液滴将向上运动6．如图所示,图线1表示的导体的电阻为1R ,图线2表示的导体的电阻为2R ,则下列说法正确的是( )A ．12:3:1R R =B ．把1R 拉长到原来的3倍长后电阻等于2RC ．将1R 与2R 并联后接于电源上，则电流比121:3I I =:D ．将1R 与2R 串联后接于电源上，则功率之比12:1:3P P =7．下表是某种型号的扫地机器人产品的铭牌，已知当扫地机器人剩余电池容量为总容量的20%时．机器人将停止扫地，寻觅充电基座自动回去充电。
人教版高中物理选修3-1第二章《恒定电流》检测题(含答案)
《恒定电流》检测题一、单选题1．有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是A．把电炉的电阻丝截去一半B．把电炉的电阻丝截成相等的两段，再并联起来C．用另一根和它相同的电阻丝串联D．用另一根和它相同的电阻丝并联2．在如图所示的电路中，电源电动势为E，内电阻为r，各电表都看做理想表。
闭合开关，滑动变阻器滑片P向右移动，若以、、、分别表示电压表V1、V2、V3和电流表A的示数变化的大小，则下述结论正确的是（）A．电压表V1、V2、V3和电流表A的示数分别是变大、变大、变小、变大B．电压表V1、V2、V3和电流表A的示数分别是变大、变小、变大、变小C．、、均变小D．3．如图所示电路，在平行金属板M，N内部左侧中央P有一质量为m的带电粒子（重力不计）以水平速度v0射入电场并打在N板的O点．改变R1或R2的阻值，粒子仍以v射入电场，则（）A．该粒子带正电B．减少R1，粒子将打在O点左侧C．减少R2，粒子将打在O点左侧D ．增大R 1，粒子在板间运动时间不变4．在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的绝对值分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列说法正确的是( )A ． 不变， 变大B ． 变大，不变 C ．变大，变大 D ．ΔU 1＝ΔU 25．一只“220 V、100 W”的灯泡工作时电阻为484 Ω，拿一只同样的灯泡来测量它不工作时的电阻，下列说法中正确的是（ ）A ．小于484 ΩB ．大于484 ΩC ．等于484 ΩD ．无法确定6．如下图的电路中,当滑动变阻器的滑动头向下滑动时,A 、B 两灯亮度的变化情况为( )A ．A 灯和B 灯都变亮 B ．A 灯和B 灯都变暗C ．A 灯变亮,B 灯变暗D ．A 灯变暗,B 灯变亮7．发光二极管简称为LED ，它被称为第四代照明光源或绿色光源，具有节能、环保、寿命长、体积小等特点，广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灌南二中高二物理第二章阶段性测试
一、 选择题（以下只有一个正确的10*4＝40分）
1．如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为
R2，则下列说法正确的是
A R1：R2 =1：3
B R1：R2 =3：1
C 将R1与R2串联后接于电源上，则电流比I1：I2=1：3
D 将R1与R2并联后接于电源上，则电流比I1：I2=1：3
2．如图电路中，在滑动变阻器的滑片P向上端a滑动过程
中，两表的示数情况为
A 电压表示数增大，电流表示数减少
B 电压表示数减少，电流表示数增大
C 两电表示数都增大
D 两电表示数都减少
3．如图，电键S闭合后使滑动变阻器触点P向左滑动，则电路
中的电流表读数如何变化
A 增大
B 减小
C 先增大后减小
D 先减小后增大
4．如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是
A 外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B 外电路的总电阻逐渐变大，电灯两端的电压逐渐不变
C 外电路的总电阻逐渐变小，电灯两端的电压逐渐不变
D 外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
5．一电压表由电流表G与电阻R串联而成，如图所示，
若在使用中发现此电压表的读数总比准确值稍大一些，采用下列哪
种措施可能加以改进
A 在R上串联一比R大得多的电阻
B在R上串联一比R小得多的电阻
C 在R上并联一比R小得多的电阻
D 在R上并联一比R大得多的电阻
6．一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是
（A）“与”门． （B）“或”门．
（C）“与非”门． （D）“或非”门．
7. 两只相同的电阻串联后接到电压为9V的恒定电路上，用一只0～5～15V的双量程电压
表的5V档测其中一只电阻两端电压时，示数为4.2V，则换用15V档测这个电阻两端电压
时，示数为
A.小于4.2V B.等于4.2V C.大于4.2V D.不能确定
8．小量程的电流表G和用与此相同的小量程电流表改制成的电流表A、电压表V的内阻分
别为RG、RA、RV，它们之间的大小关系是
A.RG
B.RA V R R R b a (第3题) ………… R (第7题) S R R P (第4题) O I (第2题) 1 2 D.RG>RV>R 二、 选择题（以下有一个或几个正确的54＝20分） 9．经过精确校准的电压表V1和V2，分别用来测定如图所示电路中R两端a、b间的电压， 12.右图所示的是伏安法测电阻的部分电路，开关先后接 13．如右图所示的电路中，电阻R1=10Ω，R3=5Ω，R4=10Ω，电容 三、填空题(每格2分共30分) S S S S (第13题) (第8题) 5V R L 一、选择题 二、填空题 18、如图21所示的电路中，电源电动势E=10V，电阻R1=2.5Ω，R2=3Ω，当电阻箱Rx调 R R R A r 19.如图所示，M为一线圈电阻r=0.4Ω的电动机，R=24Ω，电源电动势 答案 A A B D B C C B AC ACD C AD C 三． 14、非、变大 15、52.63欧、 199欧 16、0.322A、2.45V、7.6欧 17、原理 四、18、E＝3.4，r=2
A
1
2
3
P
(第5题)
G
R
1
2
3
A
2
U
1
1
3
C.RV
A
读数依次为12.7V和12.3V，则
A．a、b间的实际电压应大于12.7V
B、a、b间的实际电压应小于12.3V
C、电压表V1的内阻大于V2的内阻
D、电压表V1的内阻小于V2的内阻
10．如图所示电路中，三只灯泡原来都正常发光，当滑动变阻器的滑动触头P向左移动时，
下面判断正确的是
A．L1和L3变亮，L2变暗
B．LI变暗，L2变亮，L3亮度不变
C．L1中电流变化值小于L3中电流变化值
D．Ll上电压变化值小于L2上的电压变化值
11．在如图电路中，电键S1 、S2 、S3、S4均闭合．C是
水平放置的平行板电容器，板间悬浮着一油滴P．断开
哪一个电键后P会向下运动（ ）
A S1 B S2 C S3 D S
4
通a和b时，观察电压表和电流表示数的变化，那么
A.若电压表示数有显著变化，测量R的值时，S应接a
B.若电压表示数有显著变化，测量R的值时，S应接b
C.若电流表示数有显著变化，测量R的值时，S应接a
D.若电流表示数有显著变化，测量R的值时，S应接b
器电容C=2μF，电源电动势E=15V，内阻不计，要使电容器不带
有电，变阻器R2的阻值应调为
A．8Ω B．16Ω C．20Ω D．40Ω
14．由门电路构成的一简单控制电路如图，其中R’为光敏电阻，
光照时电阻很小，R为变阻器，L为小灯泡。其工作情况是：当光
敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮。该逻
辑电路是________门电路，要增大该控制电路的灵敏度，可使变
阻器R的阻值________（填“变大”或“变小”）。
3
1
4
2
C
P
(第9题)
R’
15、一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μA，表头电阻Rg=1kΩ，
若改装成量程为Im=1mA的电流表，应并联的电阻阻值为 Ω。若将改装后的电流
表再改装成量程为Um=10V的电压表，应再串联一个阻值为 Ω的电阻。
16．测量电源电动势和内电阻的器材如图A所示，请先画出实验原理图再依据原理图用实
线表示导线，将图A中器材连成实验用电路，实验时经测量得出的数据如下表，请在
下图B的方格纸上画出U—I图线。利用图线可求出电源电动势和内电阻分别
为 、 。（该题有5个记分点）
1 2 3 4 5 6
I/A 0.100 0.200 0.310 0.320 0.500 0.570
U/V 1.37 1.32 1.24 1.18 1.10 1.05
1 2 3 4 5 6 7 8 9 10 11 12 13
14、 ，
15、 ，
16、 ，
四、计算题（每题10分共60分。
17、把一个滑动变阻器与电流表串联后再与电压表并联（电表认为理想），然后接于一个电
池的两极上.当变阻器的滑动头在某一位置时，电流表的读数是0.3 A，电压表的读数是2.8 V；
当滑动头移到另一位置时，电流表读数是0.4 A，电压表读数是2.6 V.试求该自制电池的电
动势和内阻.
到3Ω时，电流表的示数为2 A.（电表理想处理）求：
（1）电源的内电阻；
（2）调节电阻箱，使电流表的示数为1.6A时，电阻R2消耗的电功率.
1
2
x
KE
E=40V.当S断开时，电流表的示数，I1=1.6A，当开关S闭合时，电流表
的示数为I2=4.0A求
（1）电源内阻
（2）开关S闭合时电动机发热消耗的功率和转化为机械能的功率.
（3）开关S闭合时电源输出功率和电动机的机械效率
参考答案
一． 60分
题 号 1 2 3 4 5 6 7 8 9 10 11 12 13
图、连线、坐标图略、1.44－1.48V，0.70－0.83欧
19、r=1,P=6.45W
20、57
21、(1)r=1、(2)P热=2.5W，P机＝87.5W，(3) P＝144W，97.2%
