泽德花园二期给排水安装工程施工方案
给排水管道安装施工方案
给排水管道安装施工方案排水管道安装施工方案一、施工准备1. 安全措施：施工现场应设置明显的安全警示标志，施工人员应佩戴安全帽和防护鞋。
2. 材料准备：检查所需的排水管材料、连接件、密封胶等是否齐全，避免施工中的延误。
3. 设备准备：准备好施工所需的各类工具和设备，如切管机、焊机、水平仪等。
4. 测量准备：测量施工区域，确定排水管道的线路和高度。
二、施工步骤1. 划定管道线路：根据设计要求和测量结果，在施工区域地面上进行标记，确定排水管道的线路。
2. 开挖沟槽：按照标记的线路进行挖掘沟槽，沟槽的宽度和深度需符合设计要求。
3. 安装管道支架：在沟槽中适当位置安装管道支架，确保管道的稳定性和整齐度。
4. 预埋管道：将预制的排水管道安装至沟槽中，并根据设计要求进行定位和调整。
5. 连接管道：使用适当的连接件将排水管道连接起来，确保连接牢固、密封性良好。
6. 安装检查口：根据设计要求，在需要检查和维修的位置安装检查口，方便后期的维护和清理工作。
7. 封堵管道：在管道连接部位使用密封胶进行封堵，确保管道的密封性和防漏水性能。
8. 排水测试：完成排水管道的安装后，进行排水测试，确保管道畅通、无渗漏。
9. 恢复沟槽：排水测试合格后，将挖掘的沟槽恢复平整，清理施工现场的杂物。
三、施工质量控制1. 材料质量：使用符合国家标准的排水管材料和连接件，确保质量合格。
2. 管道安装：按照设计要求进行施工，保证管道的位置和坡度符合规范要求。
3. 牵引力：管道的牵引力应符合设计要求，不应超过管道材料的承受能力。
4. 管道间距：排水管道的横向间距和纵向间距应符合设计要求，保证排水畅通。
5. 密封性能：排水管道连接部位应密封良好，无渗漏现象。
四、安全措施1. 建立安全警示标志，设立警戒线，保障施工现场的安全。
2. 对危险地段进行防护，如坑内、挖槽边缘等，采取合适的围栏和警示标识。
3. 安装施工人员必须佩戴安全帽、防护鞋等防护装备。
给排水管道安装施工方案
给排水管道安装施工方案一、工程概述排水管道安装工程是指在建筑物或其他场所的排水系统中，安装、连接和排列内外管道、雨水管道、生活污水管道、工业废水管道等。
排水管道安装施工方案是建筑工程施工前制定的技术文书，详细规定施工组织、施工方法、施工工艺等内容，以确保工程质量和进度。
二、施工组织1.组织机构：设立项目经理部和现场施工队。
项目经理部负责技术指导、协调施工、控制进度和质量。
现场施工队按分包单位划分，负责具体施工工作。
2.人员配置：根据工程规模和施工内容合理配置施工人员。
项目经理部需配备经验丰富的项目经理、技术员、质量员、安全员等。
现场施工队需配备施工队长、管道工、焊接工等。
3.具备条件：施工组织机构应具备合理的空间布局和基本设施，包括办公室、仓库、材料堆放场所、生活区等。
三、施工方法1.顶管法：适用于地下管道的安装。
首先进行掘进作业，然后通过模板和顶进设备安装管道，最后进行管道的连接和固定。
2.托架法：适用于地面或高处管道的安装。
通过托架和支架搭建起管道的支撑结构，然后连接和固定管道。
3.管道挖槽法：适用于地下或地面的大规模管道安装。
首先进行挖槽作业，然后安装管道，并进行连接和固定。
4.管道固定法：适用于管道在已有结构内的安装。
通过焊接、螺栓连接等方法将管道固定在结构体上，确保管道的稳定性。
四、施工工艺1.管道布置：根据设计要求和施工现场条件，确定管道的走向、高度和连接方式，并绘制布局图纸。
2.材料准备：采购符合规格要求的管道、管件及附件，对材料进行验收、编号和储存。
3.模板制作：根据管道的尺寸和形状制作模板，确保管道的准确安装。
4.开挖施工：根据管道走向和标高要求进行挖槽、回填和夯实，确保管道的安全施工。
5.管道安装：根据施工方法选择适合的管道安装方式，并进行连接、固定和防腐处理。
6.管道测试：在管道安装完成后进行试水和试验，确保管道的质量和密封性。
7.管道保护：对已安装完成的管道进行保护措施，防止破坏和损坏。
给排水管道安装施工方案
给排水管道安装施工方案一、引言在建设和装修工程中，给排水管道的安装施工是一个重要的环节。
合理的给排水管道安装施工方案能够确保管道系统的正常运行，提高建筑物的功能性和舒适性。
本文将详细介绍给排水管道安装施工的步骤和要点。
二、施工前准备1. 管道设计方案确认：在施工前，应仔细审查管道设计方案并与设计人员进行沟通。
确认管道材料、规格以及管道走向等细节，以确保施工的准确性和合理性。
2. 材料准备：根据管道设计方案，准备好所需的管道材料和配件。
确保材料的质量和规格与设计要求相符。
3. 施工人员培训：确保施工人员了解给排水管道的相关知识和安装要求，熟悉相关施工工艺和操作规程。
培训内容包括管道材料的特性，安装方法，密封处理等。
三、施工步骤1. 示意图绘制：根据设计方案，将管道走向和连接部位等细节绘制在示意图上，以便施工人员清晰地了解管道的布置和连接方式。
2. 检查施工现场：在施工前，对施工现场进行检查，确保施工区域的清洁和平整。
清除障碍物，确保施工区域的安全。
3. 安装主管道：分段进行安装，首先安装主管道。
根据设计方案，逐段铺设主管道，并按照规定的倾斜度进行斜坡处理，以保证排水畅通。
4. 安装支管道：根据设计方案，逐段安装支管道。
支管道与主管道的连接要牢固可靠，采用密封处理，确保管道连接处不漏水。
5. 安装配件：安装管道配件，如法兰、弯头、管道连接等。
确保配件的选择和安装符合设计方案的要求。
6. 进行测试：完成管道安装后，进行压力测试和漏水测试，确保管道的密封性和安全性。
对于大型工程，还可以进行烟雾测试，以确保管道系统的通风效果。
7. 防腐处理：对于埋地部分的管道，应进行防腐处理，采取合适的防腐措施，以延长管道的使用寿命。
四、施工质量控制1. 施工过程质量控制：监督施工人员按照设计方案和操作规程进行施工，确保施工质量符合要求；对关键位置的施工进行抽查和复查，及时发现并纠正施工中存在的问题。
2. 材料质量控制：对施工过程中使用的管道材料和配件进行质量把关，确保材料的质量达到设计要求。
给排水安装工程专项施工方案
本工程为某住宅小区给排水安装工程，主要包括给水管道、排水管道、卫生洁具、给排水阀门、水泵、水箱等设备安装。
工程范围为小区内所有住宅、公共设施及室外给排水管道。
施工工期为120天。
二、施工工艺1. 管道安装（1）管道放线：根据设计图纸，确定管道走向，使用水平尺、线坠、钢卷尺等工具进行放线。
（2）支吊架安装：根据管道走向，确定支吊架位置，安装支吊架，确保管道安装稳固。
（3）干管、立管安装：采用焊接或螺纹连接方式，将干管、立管连接起来，保证管道密封性。
（4）支管安装：根据卫生洁具位置，安装支管，确保支管与洁具连接紧密。
（5）阀件安装：在管道适当位置安装阀门，确保管道运行安全。
（6）附件安装：安装水表、过滤器、排水口等附件，保证给排水系统正常运行。
（7）防腐保温：对管道进行防腐处理，确保管道使用寿命。
2. 卫生洁具安装（1）卫生洁具进场验收：检查洁具质量、规格、型号是否符合要求。
（2）洁具安装：根据洁具位置，进行安装，确保洁具安装牢固、美观。
（3）洁具试水：安装完成后，进行试水，检查洁具是否漏水。
3. 水泵、水箱安装（1）水泵、水箱进场验收：检查设备质量、规格、型号是否符合要求。
（2）设备安装：根据设备位置，进行安装，确保设备安装牢固、美观。
（3）设备试运行：安装完成后，进行试运行，检查设备运行是否正常。
三、施工质量控制1. 管道安装：确保管道连接紧密、无渗漏，管道坡度符合要求。
2. 卫生洁具安装：确保洁具安装牢固、美观，试水无漏水现象。
3. 水泵、水箱安装：确保设备安装牢固、美观，试运行无异常。
4. 防腐保温：确保管道防腐处理到位，保温材料铺设平整。
四、施工安全措施1. 施工人员必须佩戴安全帽、手套、防滑鞋等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 严格遵守施工规范，确保施工质量。
4. 定期进行安全检查，发现问题及时整改。
五、施工进度安排1. 施工准备阶段：10天2. 管道安装阶段：40天3. 卫生洁具安装阶段：20天4. 水泵、水箱安装阶段：10天5. 质量验收阶段：10天总计施工工期为120天。
给水安装工程施工方案(3篇)

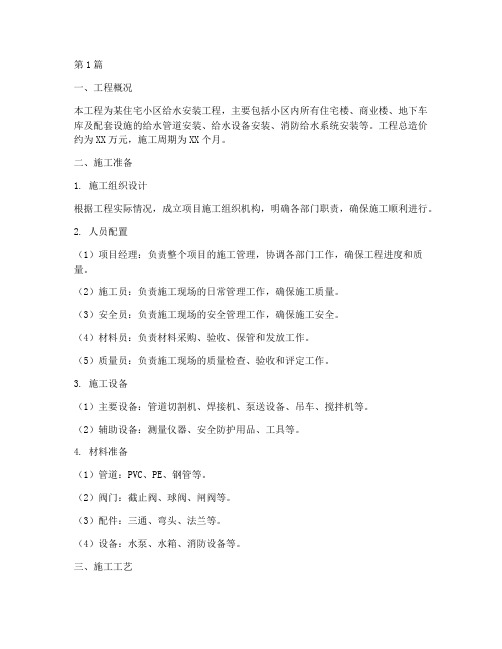

第1篇一、工程概况本工程为某住宅小区给水安装工程，主要包括小区内所有住宅楼、商业楼、地下车库及配套设施的给水管道安装、给水设备安装、消防给水系统安装等。
工程总造价约为XX万元，施工周期为XX个月。
二、施工准备1. 施工组织设计根据工程实际情况，成立项目施工组织机构，明确各部门职责，确保施工顺利进行。
2. 人员配置（1）项目经理：负责整个项目的施工管理，协调各部门工作，确保工程进度和质量。
（2）施工员：负责施工现场的日常管理工作，确保施工质量。
（3）安全员：负责施工现场的安全管理工作，确保施工安全。
（4）材料员：负责材料采购、验收、保管和发放工作。
（5）质量员：负责施工现场的质量检查、验收和评定工作。
3. 施工设备（1）主要设备：管道切割机、焊接机、泵送设备、吊车、搅拌机等。
（2）辅助设备：测量仪器、安全防护用品、工具等。
4. 材料准备（1）管道：PVC、PE、钢管等。
（2）阀门：截止阀、球阀、闸阀等。
（3）配件：三通、弯头、法兰等。
（4）设备：水泵、水箱、消防设备等。
三、施工工艺1. 施工流程（1）施工准备：确定施工方案，组织人员、设备、材料进场。
（2）测量放线：根据设计图纸，进行现场测量放线。
（3）管道铺设：根据设计要求，进行管道铺设。
（4）管道焊接：对管道进行焊接，确保管道质量。
（5）设备安装：安装水泵、水箱、消防设备等。
（6）试压、冲洗：对管道系统进行试压、冲洗，确保系统正常运行。
（7）验收：完成施工后，进行工程验收。
2. 施工方法（1）管道铺设1）PVC管道：采用电熔连接、热熔连接等方法。
2）PE管道：采用电熔连接、热熔连接、电热熔连接等方法。
3）钢管：采用焊接、螺纹连接等方法。
（2）管道焊接1）PVC管道：采用电熔连接、热熔连接等方法。
2）PE管道：采用电熔连接、热熔连接、电热熔连接等方法。
3）钢管：采用焊接、螺纹连接等方法。
（3）设备安装1）水泵：按照设计要求，进行水泵安装。
2）水箱：按照设计要求，进行水箱安装。
给排水系统安装施工方案
给排水系统安装施工方案1.工程概述本文旨在介绍给水、排水系统的安装施工方案。
该系统是建筑物中必不可少的基础设施之一，涉及到建筑物内外的供水和排水。
为确保系统的正常运行，必须按照规范进行施工。
2.编制依据本方案的编制依据包括相关的国家标准和建筑设计图纸。
在施工过程中，必须遵循这些标准和图纸的要求，确保系统的质量和安全。
3.施工准备在正式开始施工前，必须进行充分的准备工作。
这包括准备必要的材料和工具，组织施工人员，制定施工计划等。
同时，必须保证施工现场的安全和整洁。
4.安装施工程序在进行安装施工时，必须按照以下步骤进行：1) 确定设备的安装位置和方向。
2) 安装管道和阀门。
3) 安装水泵和水箱。
4) 安装排水管道和排水设备。
5) 进行系统的调试和检测。
5.安装施工措施在安装过程中，必须注意以下事项：1) 管道连接必须牢固，防止漏水。
2) 管道布局必须合理，保证水流畅通。
3) 排水设备必须安装在低洼处，以便排出积水。
4) 水泵和水箱的选型必须合理，保证供水量和压力。
5) 系统调试和检测必须认真进行，确保系统的正常运行。
以上是给水、排水系统安装施工方案的基本内容。
在实际施工中，必须根据具体情况进行调整和改进，以确保系统的质量和安全。
5.2 管道工艺要求本章节主要介绍涂塑钢管的管道工艺要求。
在施工过程中，应严格按照相关规定进行操作，确保管道质量符合标准。
具体要求包括管道的清洗、除锈、喷砂、涂塑等工艺步骤，以及管道的检验和验收标准。
5.3 非标长度涂塑钢管处理本章节主要介绍非标长度涂塑钢管的处理方法。
在施工过程中，由于管道长度的不确定性，需要针对非标长度管道进行特殊处理。
具体方法包括对管道进行切割、加工、涂塑等步骤，以确保管道长度符合要求。
6.1 主要机械设备配置本章节主要介绍施工过程中所需的主要机械设备配置。
包括挖掘机、起重机、涂塑设备等。
在配置设备时，应考虑施工环境和工艺要求，确保设备的适用性和可靠性。
给排水安装施工方案
给排水安装施工方案一、项目概述排水安装施工方案是指根据设计图纸和相关技术标准，在施工现场进行排水设备、管道和配件的安装、调试和验收的一套操作规范。
主要包括施工准备、施工流程、施工安全措施和质量验收等内容。
二、施工准备1.确认施工图纸和相关技术标准的准确性和完整性；2.组织施工人员进行定期的技术培训，提高施工水平；3.购买和准备好所需的排水设备、管道和配件，确保符合设计要求；4.检查施工现场的环境和条件是否满足施工要求，如有问题需要进行改善和整改。
三、施工流程1.布置施工现场：清理施工现场，确保施工区域干净整洁，设置施工防护措施，确保施工安全；2.安装排水设备：按照施工图纸和技术标准的要求，将排水设备安装到指定位置，并进行固定和调整；3.安装排水管道：将排水管道根据设计要求进行连接和固定，确保管道的牢固和密封性；4.安装排水配件：根据设计要求，安装排水配件如弯头、接头、密封垫片等；5.排水联调：将排水设备、管道和配件进行调试和联接，确保排水系统的正常运行和稳定性；6.清理施工现场：清理施工现场的垃圾和杂物，保持施工区域的整洁和安全。
四、施工安全措施1.注意施工现场的通风和照明，确保施工人员的工作环境安全舒适；2.使用安全、符合标准的工具和设备，确保施工作业的质量和安全；3.进行施工前的安全交底，告知施工人员相关安全事项和注意事项；4.遵守相关安全规范和操作规程，确保施工安全；5.在施工现场设置明显的安全警示标志，提醒施工人员注意安全。
五、质量验收1.施工结束后，由专业人员进行施工质量验收，检查施工工艺和质量是否符合设计要求；2.检查排水设备、管道和配件的安装是否符合相关技术标准，并进行功能性和可靠性测试；3.检查排水系统的密封性，确保排水系统没有漏水现象；4.检查施工现场的整洁程度和施工过程中遗留的问题，并进行整改。
六、总结排水安装施工方案是保证排水系统正常运行的重要环节，通过合理的施工流程和严格的质量验收，可以确保排水设备和管道的质量和安全性。
给排水安装施工方案
给排水安装施工方案排水安装施工方案一、项目背景为了满足建筑内部排水需求，提高生活和工作环境的质量，需要进行排水安装施工。
本方案旨在确保排水系统正常运行，达到预期效果。
二、施工目标1. 实现建筑内部排水系统的功能性和安全性。
2. 提高排水系统的排水效率和稳定性。
3. 符合相关法律法规和标准的要求。
三、施工流程1. 排水系统设计确定：根据建筑的结构和功能需求，设计排水系统的管道布置和排水设备的位置和数量。
2. 材料采购：根据设计方案，采购所需的排水管道、配件、排水设备等材料。
3. 施工准备：确定施工场地，清理作业场地，检查施工工具和设备的完好性。
4. 开挖：根据设计要求，在建筑内部开挖管道安装位置的沟槽。
5. 安装管道：根据设计方案，将排水管道和配件进行连接，采用焊接或橡胶密封等方式确保连接的牢固性和密封性。
6. 安装排水设备：根据设计方案，将各类排水设备（如马桶、洗手盆、浴缸等）进行安装和连接。
7. 测试和调试：检查排水系统的各个部分是否安装正确并正常工作，进行水压试验、泄漏测试等，确保排水系统的正常运行。
8. 收尾和清理：清理施工现场，恢复场地原貌，并验收施工质量。
四、施工注意事项1. 施工人员应按照施工计划进行工作，确保施工进度和质量。
2. 施工过程中要做好消防安全工作，防止火源和电源对施工的影响。
3. 施工现场应保持整洁，材料和设备妥善摆放，防止遗留物堵塞排水管道。
4. 施工结束后要进行系统的全面检查和功能测试，确保排水系统的正常运行。
5. 施工质量要符合相关标准和规定，材料的质量要经过验收合格。
6. 施工过程中要与其他工程的施工协调，避免交叉影响。
五、施工验收标准1. 排水系统的各个部分应安装正确、连接牢固、无渗漏、排水畅通。
2. 排水设备应安装平稳，操作灵活，无异常声音和异味。
3. 排水系统的姿态应符合设计要求，管道的坡度和弯曲度要满足规定。
4. 施工过程中的相关记录和材料验收证明齐全。
自来水安装工程施工方案(3篇)
第1篇一、工程概况本项目为某住宅小区自来水安装工程，包括住宅楼、地下车库及公共设施的水管安装。
工程总面积约10万平方米，涉及住户约1000户。
工程内容包括给水管道铺设、消防管道铺设、中水管道铺设、排水管道铺设以及阀门、水表等设备的安装。
二、施工准备1. 技术准备- 熟悉国家及地方有关自来水安装工程的相关法规、规范和标准。
- 研究设计图纸，明确施工要求和技术指标。
- 编制施工组织设计和施工方案。
2. 材料准备- 确保所有材料符合国家标准，包括水管、阀门、水表等。
- 材料采购计划应考虑材料的规格、型号、数量及质量要求。
3. 人员准备- 组织施工队伍，包括项目经理、技术负责人、施工人员等。
- 对施工人员进行专业技能培训和安全教育。
4. 施工设备准备- 准备施工所需的机械设备，如管道铺设设备、焊接设备、检测设备等。
三、施工方案1. 施工顺序- 依次进行给水管道、消防管道、中水管道、排水管道的安装。
- 管道安装前，先进行地面平整和基础处理。
2. 给水管道安装- 按照设计图纸进行管道走向的确定，做好管道的定位和放样。
- 采用沟槽开挖、管道铺设、回填等工序进行施工。
- 管道连接采用焊接或法兰连接，确保连接牢固。
3. 消防管道安装- 消防管道安装应遵循消防规范，确保消防用水系统的安全性。
- 采用沟槽开挖、管道铺设、回填等工序进行施工。
- 消防管道应与其他管道保持一定的距离，避免相互干扰。
4. 中水管道安装- 中水管道安装应遵循中水利用规范，确保中水系统的正常运行。
- 采用沟槽开挖、管道铺设、回填等工序进行施工。
- 中水管道应与其他管道保持一定的距离，避免污染。
5. 排水管道安装- 排水管道安装应遵循排水规范，确保排水系统的畅通。
- 采用沟槽开挖、管道铺设、回填等工序进行施工。
- 排水管道应与其他管道保持一定的距离，避免相互干扰。
6. 设备安装- 阀门、水表等设备的安装应按照设计要求进行。
- 安装前，对设备进行检查，确保其完好无损。
给排水安装工程施工方案
给排水安装工程施工方案一、工程概况本工程分为给水和排水两个部分，主要涉及给水管道、排水管道、水泵等设备的安装工作。
施工地点为某商业综合体的地下一层和地上多层建筑。
二、施工准备工作1. 材料准备：根据设计要求，准备好相应规格的管道和配件、阀门、水泵等设备，并进行检查验收。
2. 施工人员：组织具备相关经验和技能的工人进行施工，确保施工质量。
3. 施工机具：准备好适用的施工机具和工具，如切割机、管道弯曲机、焊接设备等。
4. 安全措施：制定施工安全操作规范，提供必要的安全防护设备，并培训施工人员的安全意识。
5. 施工方案确认：根据设计方案，制定具体的施工方案，明确施工步骤和工期计划。
三、给水工程施工方案1. 给水管道铺设：根据设计要求，先找准给水点位，然后将给水管道铺设于地下或吊顶，注意保持管道的平整和坡度。
接头处要采用可靠的连接方式，如焊接或螺纹连接。
2. 阀门和配件安装：根据给水管道布局，合理安装和连接各类型阀门和配件，如止回阀、球阀、水表等。
3. 水泵安装：根据水源和设计要求，选择合适的水泵进行安装，确保水泵的固定可靠，电气部分的接线正确。
4. 系统测试和调试：在给水管道安装完毕后，进行系统测试和调试，检查各组件和设备的正常运行情况，确保给水系统的安全可靠。
四、排水工程施工方案1. 排水管道铺设：根据设计要求，将排水管道铺设于地下或吊顶，注意保持管道的坡度，以便顺利排水。
接头处要严密连接，采用橡胶密封圈或胶水等材料进行密封。
2. 小便池和马桶安装：根据设计要求，安装小便池和马桶，并连接排水管道，注意密封处的严密程度。
3. 排水检查井安装：根据设计要求和施工图纸，合理安装排水检查井，确保检查井的位置准确、井盖的密封性好。
4. 垃圾处理设备安装：根据设计要求，安装垃圾处理设备，如垃圾破碎器和垃圾压缩机等，确保设备的正常运行。
5. 系统测试和调试：在排水管道安装完毕后，进行系统测试和调试，检查各组件和设备的正常运行情况，确保排水系统的安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GD2201003 □□ 给排水工程施工方案
工程名称：同德新社区泽德花园二期A1-A6、F4a、F4b栋 住宅楼工程（一标段） 工程地点：广州市白云区西槎路东面同德围地段 施工单位：广东海外建设集团有限公司
编制单位：广东海外建设集团有限公司项目部 编制人： 编制日期： 年 月 日 审批负责人： 审批日期： 年 月 日 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案 广东海外建设集团有限公司 2 目 录 第一章、工程概况„„„„„„„„„„„„„„„„„„„„3 第二章、编制依据„„„„„„„„„„„„„„„„„„„„3 第三章、施工准备与施工工序„„„„„„„„„„„„„„„4 第四章、施工方法及技术要求„„„„„„„„„„„„„„„5 一、安装流程、方法及技术标准„„„„„„„„„„„„„„5 二、安装技术求„„„„„„„„„„„„„„„„„„„„„11 三、U—PVC、PP—R管道安装工艺„„„„„„„„„„„„„14 第五章、组织结构及主要资源供应划„„„„„„„„„„„„17 第六章、通病防范措施„„„„„„„„„„„„„„„„„„19 第七章、进度计划和措施„„„„„„„„„„„„„„„„„19 第八章、质量保证措施„„„„„„„„„„„„„„„„„„20 第九章、安全文明保证措施„„„„„„„„„„„„„„„„22 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案
广东海外建设集团有限公司 3 第一章、工程概况 同德新社区泽德花园二期A1-A4栋住宅楼工程,总建筑面积约62000㎡，位于广州市白云区西槎路东面同德围地段。 1、建设单位：广州市住房保障办公室 2、设计单位：广州市民用建筑科研设计院 3、监理单位：广东工程建设监理有限公司 4、施工单位：广东海外建设集团有限公司 1、生活给水系统： 本工程以小区市政自来水作为水源，市政接口管径为DN300。在地下室分二处设置生活水池及生活水泵房，每个水池容积为120 m3，本工程地下室及首层生活用水点采用市政水压自接供水，二层至二十二层均由恒压变频调速供水泵组供水。本工程最高日生活用水量为2091m3/d，最大小时用水量为200.4 m3/h。 2、排水系统： 排水系统采用雨水、污水系统。雨水排入市政雨水系统，污水系统室内采用生活污水分流制，粪便污水先排入室外化粪池，然后排入污水管，经收集后，生活污水排入小区污水管网或市政排水管网，地下室污水由潜水排污泵提升后再排入小区污水管网。 第二章、编制依据 施工合同及其它有效文件、施工图、图纸会审及设计补充文件。 《建筑给水排水设计规范》(GBJ50015-2003) 《室外排水设计规范》(GB50014-2006) 《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案 广东海外建设集团有限公司 4 《给水排水管道工程施工及验收规范》 GB50268-98 《高层民用建筑设计防火规范》(GB50045-95 2005版) 第三章、施工准备及施工工序 （一）组织工程施工人员认真熟悉图纸，编制材料计划，编制预算，同时为图纸会审做好准备。 （二）组织员工进行图纸交底，进行必须的员工培训学习，学习规范、学习技术，安全质量及遵章守纪教育。 （三）做好施工前的准备工作，对即将进场的施工设备、机具认真做好维修工作，防止电动工具有漏电现象，保证机具进场后的完好性，便于施工的顺利进行。 （四）对即将进场的施工用材料、应先按程序申报，确定品牌，作好施工用材料的准备工作，便于施工。 （五）施工工序： 1、施工前的准备：图纸会审、预算编制、各项交底等。 2、配合土建预埋套管、管道。 3、室内给水管道安装：预制加工→干管安装→立管安装→支管安装→ 管道试压、冲洗→管道防腐。 4、室内污水管道安装：管道预制→污水干管安装→污水立管安装→闭 水试验。 5、屋面雨水管道安装：雨水立管安装→雨水支管安装→雨水斗、地漏 安装→闭水通球试验。 6、泵房设备及管道安装：水泵引入管道安装→水泵配管→水泵调试→ 水泵引出管道安装。 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案 广东海外建设集团有限公司 5 7、给排水管道系统消毒、清洗、调试、验收。 8、给排水管主要管道随土建施工进度进行，土建主体工程结束后，主要管道必须尽快完成。进入装修时，要密切配合装修提前做好相应工作，掌握各种设施的安装时机，按要求做好每一项工作。 第四章、施工方法及技术要求 本工程给排水工程包括给水、污水、废水、雨水等系统，配置相关设备，室内生活给水管住户水表前给水管采用钢塑复合管，丝扣连接，住户水表后采用采用PP-R管，热熔连接，室外生活给水管采用钢网骨架塑料复合管，电熔连接。地下室集水坑排水采用镀锌钢管，螺纹连接。室内污水管、废水管、雨水管采用PVC-U塑料排水管粘连连接，室外污水管、废水管、雨水管均采用PVC-U双壁波纹管。给排水预埋套管、预留洞等安装工作需随土建主体共同进行的分项工程，要求在配合过程中严格按设计规范要求进行施工。准确定位，不允许有遗漏，对施工过程中发现有冲突的地方，应及时和相关单位联系，以便尽快解决 一、安装流程、方法及技术标准 （1）给排水管道安装工艺流程： a、生活给水系统 预埋预留 施工准备 支架制作安装 生活给水干管安装 生活给水支管安装 管道分段试压 管道分段冲洗
系统调试 系统冲洗、消毒 验收交工 配水龙头安装
系统接驳 系统试压 系统冲洗 T
停止点 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案 广东海外建设集团有限公司 6 b、排水系统
（2）管材质量检验要求 A、生活饮用水给水管道选用的管材和管件应具备卫生检验部门的检验报告或认证文件。 B、管材和管件应具有质量检验部门的质量合格证，并应有明显标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。 C、管材与管件的外观质量应符合下列规定： ① 管材和管件的颜色应一致，无色泽不均及分解变色线； ② 管材和管件的内外壁应光滑、平整、无气泡、裂口、裂纹及明显的痕纹、凹陷； ③ 管材轴向不得有异向弯曲，其直线度偏差应小于1%；管材端口必须平整，并垂直于轴线； ④ 管件应完整，无缺损、变形，合模缝、浇口应平整，无开裂。 ⑤ 管材在同一截面的壁厚偏差不得超过14%。 E、管件的壁厚不得小于相应管材的壁厚。 F、管材和管件的承插面，必须表面平整、尺寸准确，以保证接口的密封
预埋预留 施工准备 支架制作安装 排水干管安装 排水支管安装 灌水、通水试验 卫生洁具安装
验收交工 交工前检查 T
停止点
系统接驳 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案
广东海外建设集团有限公司 7 性能。 G、管道与金属管配件连接的塑料转换接头所承受的强度试验压力不应低于管道的试验压力，其所能承受的水密性试验压力不低于管道系统的工作压力。 H、不得使用有损坏迹象的材料。长期存放的材料，在使用前必须进行外观检查，若出现异常，应进行技术鉴定或复检。 （3）材料的贮运与堆放 A、管材应按不同规格分别进行捆扎，每捆长度应一致，且重量不宜超过50Kg；管件应按不同品种、规格分别装箱，均不得散装。 B、搬运管材和管件时，应小心轻放，避免油污。严禁剧烈撞击、与尖锐物品碰触、抛摔滚拖。在寒冷地区的冬季，需特别注意。 C、管材和管件应存放在通风良好、温度不超过40℃的库房或简易棚内，不得露天存放；距离热源不小于1m。 D、管材应水平堆放在平整的支垫物上。支垫物宽度不应小于75mm，间距不应大于1m。外悬端部不应超过0.5m，堆置高度不得超过1.5m。管件应逐层码放，不得叠置过高。 （4）室内给水管道的安装要求 A、管道的安装工程，施工前应具备下列条件： ① 设计图纸及其他技术文件齐全，并经会审； ② 按批准的施工方案或施工组织设计，已进行技术交底； ③ 材料、施工力量、机具等能保证正常施工； ④ 施工场地及施工用水、用电、材料贮放场地等临时设施，能满足施工需要。 同德新社区泽德花园二期A1-A6、F4a、F4b栋住宅楼工程（一标段） 给排水工程施工方案 广东海外建设集团有限公司 8 B、管道安装前，应了解建筑物的结构，熟悉设计图纸、施工方案及其他工种的配合措施。安装人员必须熟悉管材的一般性能，掌握基本的操作要点，严禁盲目施工。 C、施工现场与材料存放处温度较大时，应于安装前将管材和管件在现场放置一定的时间，使其温度接近施工现场的环境温度。 D、管道系统安装前，应对材料的外观和接头配合的公差进行仔细的检查，必须清除管材及管件内外的污垢和杂物。 E、管道穿墙壁、楼板及嵌墙进敷时，应配合土建预留孔槽。其尺寸设计无规定时，应按下列规定： ① 预留孔洞尺寸宜较管外径大50~100mm； ② 嵌墙暗管墙槽尺寸的宽度宜为de+60mm，深度宜为de+30mm； ③ 架空管顶上部的净空不宜小于100mm。 F、管道穿过地下室或地下构筑物时，应采取严格的防水措施。 G、管道的接头应牢固，连接部位应严密无孔隙。 H、管道系统的横管宜有2‟~5‟的坡度坡向泄水装置。
水平管道的纵、横方向的弯曲，立管垂直度，平行管道和成排阀门的安装应符合下表的规定：
序号 项 目 允许偏差
1 水平管道纵、 横方向弯曲 每 米 5 每 10 米 ≯10 室外架空、地沟、埋地每10米
2 立管垂直度 每 米 3.0 高度超过5米 ≯10 10米以上，每10米 ≯10 3 平行管道和成排阀门 在同一直线上间距 3
（5）室内管道的敷设要求：
① 室内明敷管道应在土建粉饰完毕后进行安装。安装前应首先复核预
