流程图上物料代号
管道代号编号规则及含义_(1)
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规》（HGJ8-87）的规定，按照《化工工艺设计施工图容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001–100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
（1）物料代号（2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。
特殊情况下允许以主项代号作为主项编号。
（3）管道顺序号相同类别的物料在同一主项以流向先后为序，顺序编号，采用三位数字，从001～999。
（4）管道尺寸一般标注公称尺寸，以mm为单位，只注数字，不注单位。
（5）管道等级管道等级号由下列三个单元组成：L 1 B（1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。
A～K用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国标准压力等级代号（其中O、X不用）。
常用的国标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯数字表示，由1开始。
*管道等级表的格式见《化工工艺设计施工图容和深度统一规定》转帖压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
设备位号编号规则及含义
设备位号编号规则及含义设备位号编号规则及含义按照《化工工艺设计施工图内容和深度统一规定》的要求，施工图中设备名称应与初步设计所确定的名称一致。
位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。
（PIDCAD绘图软件中可自动生成）1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。
（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。
特殊情况下允许以主项代号作为主项编号。
（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～9 9。
（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。
工艺图中管道及设置位号编号规则及意义管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001 – 100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
工艺图中管道及设置位号编号规则及意义
工艺图中管道及设置位号编号规则及意义设备位号编号规则及含义按照《化工工艺设计施工图内容和深度统一规定》的要求，施工图中设备名称应与初步设计所确定的名称一致。
位号的书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。
（PIDCAD绘图软件中可自动生成）1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。
（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。
特殊情况下允许以主项代号作为主项编号。
（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。
（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。
管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示：PG 03 001 – 100 L1B - C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
pid工艺流程图的画法(课堂PPT)
仪表控制的画法
116 .设备的画法与标注
用规定的类别图形符号和文字代号表示装置工艺过 程的全部设备、机械和驱动机。
根据流程自左至右用细实线表示出设备的简略外 形和内部特征（例如塔的填充物和塔板、容器的搅 拌器和加热管等），设备的外形应按一定的比例绘 制。
对于表中未列出的设备和机器图例，可按实际外形 简化绘制，但在同一流程图中，同类设备的外形应 一致。
.
5
.
某石油化工厂总流程图
6
.
某石油化工厂物料平衡图
二、7 工艺原则流程图
也称物料流程图，是在总工艺流程的基础上，分别表示各车间内部工艺物料流程。 一般是以装置为单位，以图形与表格综合的表达形式，反映工艺设计计算中的 物料衡算与热量衡算等的图样。它是全厂总工艺流程图或物料平衡图的基础上， 对某一具体装置生产过程的进一步展示。它既可用作提供审查的资料，又可作为 进一步设计的依据，还可供生产操作时参考。
21物料代号物料名称物料代号物料名称物料代号物料名称ambdbfbrcscwdmdrdwfgfofs空气排污锅炉给水盐水化学污水循环冷却水上水脱盐水排液排水饮用水火炬排放气燃料气燃料油hmhshwialolsmsngpa填料油载热体高压蒸汽循环水冷却水回水仪表空气润滑油低压蒸汽中压蒸汽天然气工艺空气pgplpwrorwscslsoswtsvevt工艺气体工艺液体工艺水冷冻剂原料油原水蒸汽冷凝水泥浆密封油软水伴热蒸汽真空排放气放空气管道及仪表流程图上的物料代号22平衡线接分馏塔c102蒸发段柴油自p3105来柴油去e3105原料油进装置fiq3101ti3101alc3101li3102tc3102蜡油去e3106蜡油自p3107来蜡油回流去分馏塔蜡油自p3108来原料油去分馏塔底绘图设计东方仿真审核p3101ab原料油泵e3103af原料蜡油回流换热器e3102af原料蜡油换热器d3101原料油缓冲罐原料换热部分ti3101bfc3102接c102底液控ti3103e3101ah原料柴油换热器100万吨年延迟焦化开工蜡油来开工柴油来开工线自e3114开工油外甩原料油去p3112原料油p3112来减渣南蒸馏来vi1d3101vi1d3101vi7d3101vi6d3101vi5d3101vi4d3101vi8d3101vi3d3101233
PID流程图+工艺流体代号

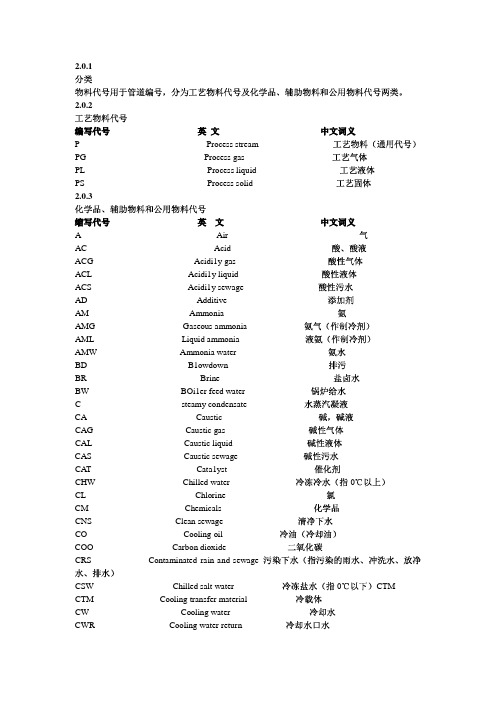

2.0.12.0.2P Process streamPG Process gasPL Process liquidPS Process solid2.0.3A AirAC AcidACG Acidi1y gasACL Acidi1y liquidACS Acidi1y sewageAD AdditiveAM AmmoniaAMG Gaseous ammoniaAML Liquid ammoniaAMW Ammonia waterBD B1owdownBR BrineBW BOi1er feed waterC steamy condensateCA CausticCAG Caustic gasCAL Caustic liquidCAS Caustic sewageCAT Cata1ystCHW Chilled water 0CL ChlorineCM ChemicalsCNS Clean sewageCO Cooling oilCOO Carbon dioxideCRS Contaminated rain and sewageCSW Chilled salt water 0CTM CTM Cooling transfer materialCW Cooling waterCWR Cooling water returnCWS Cooling water supp1yDAW Dealkalized waterDEW Demineralized waterDR DrainDW Domestic waterEA Exhaust airER Ethane or ethylene refrigerantEs Exhaust steamF Flare exhaustFG Fuel gas FLG Flue gas FLW Filtrated waterFO Fuel oil FOS Foaming solutionFR Freon refrigerantFT Fused salt FW Fire waterGO Gland oil GW Gassed waterH Hydrogen HA Hydrochloric acid HC High pressure condensateHO Heating oiHS High pressure steam HTM Heat transfer material HW Hot water HWR Hot water returnHWS Hot water supp1yHYL Hydraulic liquid HYO Hydraulic oil HYW Hydraulic water IA Instrument air ICW Intermediate cooling waterIDW Industrial and domestic waterIG Inert Gas IS Industrial sewageIW Industrial waterLC Low pressure condensateLD Liquid drainLO Lubricating oil LS Low pressure steamMC Medium pressure condensateMR Methane refrigerantMS Medium pressure steamN NitrogenNG Natura1 gasOL OilOS Oi1y sewageOX OxygenPA P1ant airPR Propane or propylene refrigerant ) PW Polished waterR RefrigerantRAW Raw water RCS Rain water and clean sewageRW Raw waterS SteamSA Sulfuric acidSEW Sea waterSFW Soft waterSL Sealing liquidSO Sealing oilSS Sanitary sewageSU Sludge slurrySW Sealing waterTW Treated waste waterVE V acuum exhaustVG V ent GasW Water WAC waste acid WCA waste caustic WG waste gas WL Waste liquid WO waste oil WS Waste solid WW Waste water。
DCS工艺流程图识别浅谈
6、 测量点图形符号的表示方法识别
7、 仪表安装位置的图形符号识别 1）就地安装仪表 2）集中仪表盘面安装仪表 3）控制室内 DCS 显示仪表 4）连锁
8、 流程图中常见设备图形识别 1） 塔
脱低塔
吸收塔
PDF 文件使用 "pdfFactory Pro" 试用版本创建
1） 主要物料管道、辅助物料管道、引线、管件、阀门、仪表线和设备轮廓线一般 均用直线表示，区别在于线宽，一般主要物料管道用较粗线宽，辅助物料管道稍细， 引线、管件、阀门、仪表线和设备轮廓线用普通细线，最细。例如下图
2） 隔热管（热保温）
3） 隔冷管（冷保温）
4） 伴热管
5） 夹套管
PDF 文件使用 "pdfFactory Pro" 试用版本创建
说明 碳钢 非金属 不锈钢 衬里及内防腐
说明 保温 保冷
1
2
代号 1 2 3 4 设备类别代号符号识别
字母 E P R V C X
3
4
表示 设备类别代号 主项编号 同类设备中的设备顺序号 相同的设备尾号
说明 换热器 泵 反应器 容器 压缩机 其他设备
PDF 文件使用 "pdfFactory Pro" 试用版本创建
说明 故障关 故障开 故障保持
1
2
3
4
代号 1 2 3 4 5 6
表示 物料代号 主项编号 管道顺序编号 管道公称直径 管道等级号 隔热、隔声代号
5
6
PDF 文件使用 "pdfFactory Pro" 试用版本创建
（1）物料代号识别
字母 PL PG PGL VE VT CWS CWR RWS RWR LWS LWR HWS HWR HOS HOR LS SC DW PW DR YS （5）管道等级号识别
工艺管道仪表流程图PID
密度
DI DIC DIA DIS DR DRC DRA DRS DC DCT
粘度
VI VIC VIA VIS VR VRC VRA VRS VC VCT
流量检测仪表和检出元件的图形符号（摘自HGJ 7-87）
序号 名称
图形符号 备注 序号 名称
图形符号
备注
1 孔板
文丘里管
2 及喷嘴
4
转子 流量计
圆圈内 应标注 仪表位 号
分析
指示 指示、控制 指示、报警 指示、开关 记录 记录、控制 记录、报警 记录、开关 控制 控制、变速
TI TIC TIA TIS TR TRC TRA TRS TC TCT
TdI TdIC TdIA TdIS TdR TdRC TdRA TdRS TdC TdCT
PI PIC PIA PIS PR PRC PRA PRS PC PCT
VI2E204
P204
VN1E204
VI1E204
氮气 出装置
至D104 出装置
去C401 去C401底
C203
TI 2060
TI 2046
FIC 2010
A202
E203
循环冷水
VN1E203
VI3E203 VI1E203 VI2E203
不合格油线 重石脑油 短循环
（1）图形符号 仪表（包括检测、显示、控制等仪表）的图
3
无孔板 取 压接头
其他嵌
5
在管道 中的检
测仪表
圆圈内 应标注 仪表 位号
（3）仪表位号
在检测控制系统中，构成一个回路的每个
仪表（或元件）都应有自己的仪表位号。仪
表位号由字母与阿位伯数字组成。第一位字
化工工艺流程图制图标准与基本图例1
线
仪 图例
调节阀 阀
制仪
FC/FI LC/LI PC/PI TC/TI NNF
符代
量调节/指示 调节/指示
压力调节/指示 温 调节/指示 正常 量
设备编 说明
B- E- 01- A
界 说明
设备分类 代
B
烃抽提
图 标识说明
F0305-1001-0
本 图 项目
设备代
V E A J P T
AIR ACTUATED PUMP (WILDEN PUMP)
RECIPROCATING PUMP
GEAR PUMP OR ROTARY PUMP
ALL INSTRUMENT TAG NUMBERS AND EQUIPMENT NUMBERS SHALL BE PREFIXED BY THE PLANT NUMBER. PLANT NUMBERS MENTIONED AS BELOW TABLE.
FA
MS VVVF
DT
FLAME ARRESTER SILENCER MESH SCREEN VARIABLE VOLTAGE VARIABLE FREQUENCY AIR TRAP
SWING BEND
THREE WAY VALVE (FOR SANITARY SERVICE)
LOCAL MOUNTED LOCAL PANEL MOUNTED
NOMINAL PIPE SIZE IN INCH
CWS CWR SM SL BRS BRR IGH IGL IA PA A FO PWS PWR IW TW FW VP VT P WW LO HOS HOR
COOLING WATER SUPPLY COOLING WATER RETURN STEAM (7barG SATURATED) STEAM (FOR TRACE) BRINE SUPPLY BRINE RETURN NITROGEN (3 barG) NITROGEN (1.0 barG) INSTRUMENT AIR PLANT AIR BLOWER AIR FUEL OIL PURE WATER SUPPLY PURE WATER RETURN INDUSTRIAL WATER CHILLED WATER FIRE WATER VACUUM LINE VENT PROCESS WASTE WATER LUBRICATING OIL HIGH PRESS. HYDRAULIC OIL (SUPPLY) LOW PRESS. HYDRAULIC OIL (RETURN)
工艺流程图规范
工艺流程图规范
工艺流程图
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。
所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
今天小编就向大家介绍，工艺流程图包括哪些，重点介绍PID的制图标准与常用图例。
工艺流程图内容
带控制点的工艺流程图PID ▼
▌绘图标准
▌常用图例
▌绘图标准
工艺管道用管道组合号标注，管道组合号由四部分组成，即管道号(或管段号，由三个单元组成)、管径、管道等级和隔热或隔声。
共分为三组，用一短横线将组与组之间隔开，隔开两组间留适当的空隙，组合号一般标注在管道的上方，如图所示：
第一组有三个单元，分别为物料代号、主项编号及管道顺序号。
其中第1单元为物料代号，由1~3位英文字母表示，各种物料代号见下表，表中未规定的物料代号的由专业技术人员按英文字母选取。
当工艺流程简单，管道品种规格不多时，管道组合号中的第5、6两个单元可省略。
第4单元的尺寸可直接填写管子的外径×壁厚，并标注工程规定的管道材料代号。
▌常用图例
▌绘图标准
工艺流程图中标注出了全部与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀。
其符号、代号规定见下表：。
工艺流程图识图基础知识
工艺流程图识图基础知识工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具。
而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识（涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看）。
它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。
流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。
在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。
PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。
而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram，“&”在英语中表示and。
整句翻译过来就是“工艺管道及仪表流程图”。
二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。
更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。
另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图。
但相对以上两类图而言，读起来要容易得多，所以在后面只做简要介绍。
下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。
1 流程图主要内容不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后，首先就是整体的认识一下它的主要内容。
具体内容分别如下：a 图形将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。
b 标注主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。
