泰安力博YNRQD变频液体粘性软起动装置说明书
MHLS系列高压电动机液态软起动柜使用手册说明书
MHLS系列高压电动机液态软起动柜使用手册产品编号:目录一、概述.......................................................................................１二、型号说明...............................................................................１三、原理框图及工作原理...........................................................１四、主要技术指标.......................................................................４五、使用环境条件.......................................................................４六、产品执行、参照标准...........................................................４七、产品规格及结构说明...........................................................４八、安装调试:..............................................................................６九、定货须知:..............................................................................９十、电气原理图(见附图)........................................................１０一、概述MHLS系列高压电动机液态软起动柜是利用液体电阻热容量大,阻值易调等特点,而专为各种大中型高压鼠笼异步电动机及高压同步电动机设计的液体电阻起动器。
软启动操作使用说明
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。

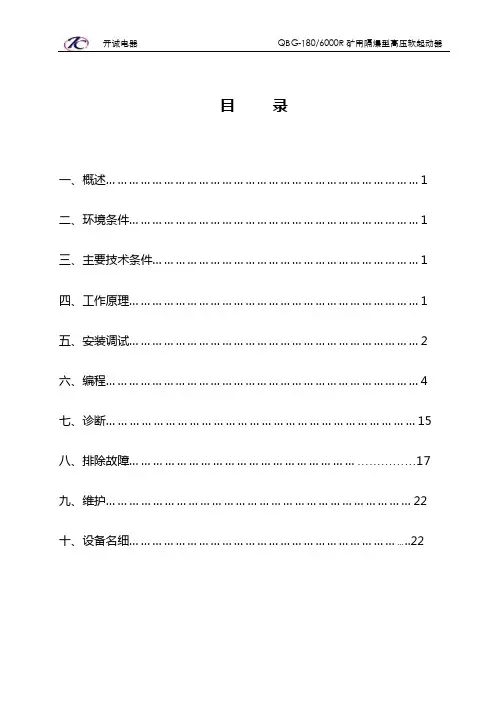

新软启动说明书
目录一、概述 (1)二、环境条件 (1)三、主要技术条件 (1)四、工作原理 (1)五、安装调试 (2)六、编程 (4)七、诊断 (15)八、排除故障 (17)九、维护 (22)十、设备名细 (22)QBG-180/6000R矿用隔爆型高压软起动装臵说明书一、概述QBG-180/6000R矿用隔爆型高压软起动装臵（以下简称软起动装臵），是我公司与美国Rockwell公司合作在原A-B 品牌的软起动器（是一种电机起动新概念产品）的基础上研制生产的高新技术产品，符合《煤矿安全规程》和有关高压电气的要求。
可应用于煤矿井下的风机、水泵、皮带运输机等设备电机的软起动及其它智能控制和保护功能，为煤矿的安全高效的生产提供了完善的控制设备。
软起动器其隔爆外壳壳体结构和其内部的电气参数，在出厂前均已装配、调试合格，严禁用户对其隔爆壳体的结构和电气参数进行改动，以确保本产品的防爆性能和电气性能。
二、使用注意事项1、软起动器工作环境条件：①环境温度-10∽+40℃②周围空气相对湿度不大于95±3%（+25℃）,没有凝露③在无显著摇动、振动和冲击的地方④在无淋水、滴水和积水的地方⑤要求箱体水平放臵，倾斜度不超过20°2、该软起动器内不包含电源进线隔离开关及进线接触器。
因此，在检修软起动器及所控制的电机时，必须停掉软起动器前端的供电开关。
3、对软起动器进行绝缘测试时，必须用短接线将三组晶闸管组件的输入、输出全部短接并摘掉控制器、摘开分压电阻板连线。
4、对软起动器周边设备（如：电源进线开关、所控电机）进行绝缘测试时，必须将其与软起动器的连线断开。
三、主要技术参数1、额定电压：AC6KV±15%2、额定频率：50Hz3、额定工作电流：180A4、最高开关频率：20次/小时(使用过程中依据实际负载)5、起动持续时间：≤30秒/次6、真空接触器机械寿命：10万次7、真空接触器电寿命：30万次8、高压电气部分绝缘水平：20KV9、127V以下部分绝缘水平：2KV10、外形尺寸长1854mm×宽1285mm×高1276mm四、工作原理高压软起动器在结构上分为如下几个部分：主回路，旁路，反馈回路和控制回路。

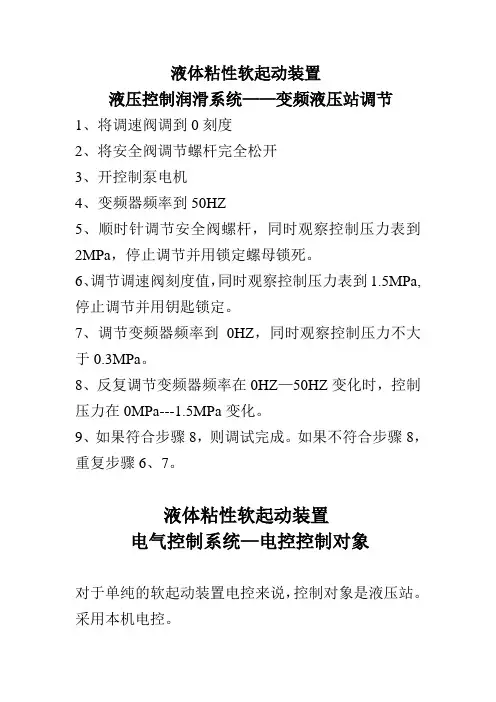

液体粘性软起动装置
液体粘性软起动装置
液压控制润滑系统——变频液压站调节
1、将调速阀调到0刻度
2、将安全阀调节螺杆完全松开
3、开控制泵电机
4、变频器频率到50HZ
5、顺时针调节安全阀螺杆，同时观察控制压力表到2MPa，停止调节并用锁定螺母锁死。
6、调节调速阀刻度值，同时观察控制压力表到1.5MPa,停止调节并用钥匙锁定。
7、调节变频器频率到0HZ，同时观察控制压力不大于0.3MPa。
8、反复调节变频器频率在0HZ—50HZ变化时，控制压力在0MPa---1.5MPa变化。
9、如果符合步骤8，则调试完成。
如果不符合步骤8，重复步骤6、7。
液体粘性软起动装置
电气控制系统—电控控制对象
对于单纯的软起动装置电控来说，控制对象是液压站。
采用本机电控。
1、超温保护：当起动比较频繁或低速运转时间太长，软起动油温会过高（65℃），容易引起软起动“烧片”，所以设置超温保护。
当油温高于某一值时，停车保护。
2、欠压保护：在输送机运转过程中，如果选择了不调节功率平衡，当控制油压低于某一值（1MPa）时，软起动摩擦片之间滑差增大发热增加，因此设置欠压保护。
如果设定了调节功率平衡，控制系统必然会调节三台驱动的控制压力，此时欠压保护切除。
液粘装置必须设置冷却系统后，才允许实现功率平衡功能。
软启动器说明书
安全注意事项(1)主回路电源得电后即存在危险电压。
(2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)。
(3)不允许软起动器输出端(2T1、4T2、6T3)接补偿电容或压敏电阻。
(4)软起动器与变频器互为备用时，二者输出端要彼此隔离。
(5)不要试图修理损坏的器件，请与供货商联系。
(6)散热器的温度可能较高。
(7)严禁在软起动输出端反送电。
(8)软起动器在起动或停止状态时，输出侧都存在高压。
目录--------------------------------------------------------------------------------02--03 前言-------------------------------------------------------------------------------------04一、 CMC-L软起动器的作用及特点-----------------------------------------------051.1 作用--------------------------------------------------------------------------051.2 特点---------------------------------------------------------------------05--06二、 收货检查--------------------------------------------------------------------06--07三、 使用条件及安装----------------------------------------------------------------073.1 使用条件---------------------------- ----------------------------------07--083.2 安装方向-------------------------------------------------------------------083.3 安装空间-------------------------------------------------------------------083.4 电路安装-------------------------------------------------------------------08四、 电路连接-------------------------------------------------------------------------094.1 基本接线原理图----------------------------------------------------------094.2 基本接线示意图----------------------------------------------------------104.3 典型应用接线图----------------------------------------------------------114.4 端子说明---------------------------------------------------------------11--12五、 显示及操作说明----------------------------------------------------------------125.1 面板示意图----------------------------------------------------------------125.2 按键功能说明------------------------------------------------------------135.3 显示状态说明-------------------------------------------------------------13六、 软起动器的控制模式----------------------------------------------------------146.1 限流起动-------------------------------------------------------------------146.2 斜坡限流起动-------------------------------------------------------------156.3 电压斜坡起动-------------------------------------------------------------156.4 自由停车-------------------------------------------------------------------156.5 软停车----------------------------------------------------------------------16七、功能项及其说明-----------------------------------------------------------------167.1 参数项------------------------------------------------------------------------167.2 功能说明----------------------------------------------------------------16--17八、 故障检测与排除----------------------------------------------------------------178.1 故障代码表-------------------------------------------------------------17--188.2 故障排除---------------------------------------------------------------------18九、 日常维护--------------------------------------------------------------------18--19十、 附表说明-------------------------------------------------------------------------19 附表一规格型号及附件选用(以380V为例) -----------------------------19--20 附表二不同应用的基本设置------------------------------------------------20--21 附表三软起动器外形及开孔尺寸-----------------------------------------------21 附表四软起动器选型--------------------------------------------------------------22前言感谢您使用西安西驰电气有限责任公司生产的CMC-L系列电动机软起动器。
软启动器说明书
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
电机软启动器应用课件.ppt
定子串接电阻或电抗起动
▪ 定子绕组串电阻或电抗相当于降低定子绕组的外
加电压。由三相异步电动机的等效电路可知：起 动电流正比于定子绕组的电压，因而定子绕组串 电阻或电抗可以达到减小起动电流的目的。但考 虑到起动转矩与定子绕组电压的平方成正比，起 动转矩会降低的更多。因此，这种起动方法仅仅 适用于空载或轻载起动场合。如图所示：当起动 电机时，合上开关Q，交流接触器KM断开，使电 源经电阻或电抗R流进电机。当电机起动完成时 KM吸合，短接电阻或电抗R
▪ 图为星-三角形起动法的原理图。接触器KM2和KM3互锁，即其中
一个闭合时，必须保证另一个断开。KM2闭合时，定子绕组为星形 (丫)接法，使电动机起动。切换至KM3闭合，定子绕组改为三角形(△) 接法，电动机转为正常运行。由控制电路中的时间继电器KT确定星三角切换的时间。
▪ 定子绕组接成星形连接后，每相绕组的相电压为三角形连接(全压)
软起动与传统减压起动方式的不同 之处在哪里？
▪ 2）恒流起动。软起动器可以引入电流闭环
控制，使电机在起动过程中保持恒流，确 保电机平稳起动。
3）根据负载情况及电网继电保护特性选择， 可自由地无级调整至最佳的起动电流。
什么是电动机的软停车？
▪ 电机停机时，传统的控制方式都是通过瞬间停电完成的。
但有许多应用场合，不允许电机瞬间关机。例如：高层建 筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水 锤”效应，使管道，甚至水泵遭到损坏。为减少和防止 “水锤”效应，需要电机逐渐停机，即软停车，采用软起 动器能满足这一要求。在泵站中，应用软停车技术可避免 泵站的“拍门”损坏，减少维修费用和维修工作量。
超立软启动clr8器说明书
超立软启动clr8器说明书软启动器工作原理说明：1.1起动前准备：1）检查电压转换开关SA1是否与输入额定电压相一致。
2）将防爆腔內起动模式转换开关旋向“软起”位置。
3）单机近控：外控K2号线与K9号线短接。
单机远控：折开K2号线与K9号线,按图示在K1\K2\K9端子连接外控按钮。
4）合上换向隔离开关,控制变压器有电,观察窗內的显示器背光灯亮,显示:“准备起动”,说明控制电源有电,正常情况下保护器(漏电闭锁检测)接点吸合为起动作准备。
1.2、起动：单机近/远控：起动前控制变压器有电,BJ进行漏电闭锁检测,检测合格,则BJ的4、5接点闭合；按下近控按钮先导继电器2KA、3KA吸合 A6、B6接点闭合自保,A8、 B8接点闭合中间继电器1KA吸合 1KA吸合、同时软起动09与07、10号线闭合，软起动进行延时起动（2-60S）起动完成后RQ 的01、02接点闭合，同时1KM吸合，旁路运行，软起动过程结束。
1.3、停止：1）故障停止：软起动RQD随时监控电机工作状态，如出现断相、过载、过压、欠压、短路等故障，则RQ上的01、02接点自动断开，电机断电停止，同时显示窗口显示故障原因（参见软起的操作说明）。
2）人工停止：按动外控上的停止按钮，电机自由停车或软停止（转速逐渐降低、停止）同软停时间有关。
1.4、电机换向：只有按下侧面的急停按钮，发停止命令后，才能解除闭锁，旋转换向隔离开关，重新起动电机后才能达到改变电机运转方向的目的。
1.5、直起：直起是指直接起动，只有在软起器损坏时，而生产又不能停顿的情況下才能使用。
使用时只须将防爆腔內的起动模式转换开关旋向“直起”方向，无论用“近控”或“远控”都可直接起、停。
1.6、双台联控功能：首先按附页电气图外引“联控”电路接线，首台设置“近控”或“远控”，末台设为“远控”；完毕后，首台用“近控”或“远控”进行起动控制，以后联控的多台便会跟随自动起动，当其中任一台停止时，其余各台也会跟随停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泰安力博Y N R Q D变频液体粘性软起动装置说明书-CAL-FENGHAI.-(YICAI)-Company One1执行标准Q/09TLB003-2005液体粘性软起动装置原理及使用说明书泰安力博机电科技有限公司二Ｏ一Ｏ年十月目录1 概述 .................................................................................................................... 错误!未定义书签。
产品特点..................................................................................................................... 错误!未定义书签。
主要用途..................................................................................................................... 错误!未定义书签。
液体粘性软起动系统的选用型号含义..................................................................... 错误!未定义书签。
工作条件..................................................................................................................... 错误!未定义书签。
对环境影响................................................................................................................. 错误!未定义书签。
2. 结构特征与工作原理 ......................................................................................... 错误!未定义书签。
系统组成 ..................................................................................................................... 错误!未定义书签。
机械系统结构及工作原理 ........................................................................... 错误!未定义书签。
电气控制系统 ............................................................................................... 错误!未定义书签。
液压控制润滑系统(可以根据用户要求调整设计) .................................... 错误!未定义书签。
工作液体 ...................................................................................................... 错误!未定义书签。
液体粘性软起动装置起动过程工作原理.................................................................. 错误!未定义书签。
3.主要技术参数 ..................................................................................................... 错误!未定义书签。
4. 液体粘性软起动装置的外形尺寸 ....................................................................... 错误!未定义书签。
5 .液体粘性软起动装置的安装调试与使用操作..................................................... 错误!未定义书签。
6故障分析与排除.................................................................................................. 错误!未定义书签。
7安全保护装置及事故处理................................................................................... 错误!未定义书签。
8保养与维修......................................................................................................... 错误!未定义书签。
9运输与贮存......................................................................................................... 错误!未定义书签。
10开箱及检查 ....................................................................................................... 错误!未定义书签。
11订货要求........................................................................................................... 错误!未定义书签。
12其他 .................................................................................................................. 错误!未定义书签。
1 概述产品特点液体粘性软起动装置作为国家“十五攻关”项目提出，是我国目前急需解决的新技术之一。
泰安力博机电科技有限公司自主研制开发的YNRQD型液体粘性软起动装置，极好地解决了带式输送机的起动问题，具有以下优点：(1) 能够使大功率电动机空载起动，以减小对电气和机械的冲击；(2) 解决了带式输送机的重载起车问题；(3) 液体粘性软起动装置能够提供可调的、平滑的、无冲击的起动力矩；(4) 根据输送机的特点，可以设定起动曲线；(5) 正常工作状态下，系统工作效率高，功率损耗小；(6) 与电动机具有良好的匹配特性，能充分利用电动机的最大力矩；(7) 需要时可以实现多电动机驱动功率相互平衡；(8) 可以实现输送机的无级调速，以满足不同的工作需要；(9) 在输送机过载时能实现自动过载保护功能；(10) 适合应用于煤矿井下防爆要求的场合。
主要用途液体粘性软起动装置可广泛地用于煤矿井下带式输送机和起重运输机械、工程机械、军工机械、风机、水泵等机械产品的软起动、调速和软制动过程；能极大地改善和提高机械设备的起动、运行和停车性能，很好地消除对电气和机械设备的冲击，实现主机设备过载自动保护、功率均衡等功能，提高机械的工作效率和工作可靠性，节省能源，降低设备使用成本。
液体粘性软起动系统的选用型号含义YNRQD－□／□额定转速（r/min）传递功率（kW）液体粘性软起动工作条件(1) 工作环境温度不大于+40℃；(2) 无显着摇摆和剧烈振动、冲击的场合； (3) 环境内无足以锈蚀金属的气体和尘埃；(4) 周围空气中的可燃性气体、煤尘等不得超过《煤矿安全规程》的安全含量。
对环境影响液体粘性软起动装置采用了先进的设计方法和制造工艺，工作安全可靠，工作噪声小，对环境无污染，工作效率高，是节省能源，降低消耗的高科技产品。
2. 结构特征与工作原理系统组成液体粘性软起动装置由机械系统、液压控制润滑系统和配套电控系统三部份组成。
2.1.1机械系统结构及工作原理机械系统结构如图1所示。
液体粘性软起动装置是利用液体的粘性即油膜剪切力来传递扭矩的，其结构如图1所示，其结构主体由主、从动轴，主、从动摩擦片，控制油缸、弹簧、壳体及密封件等组成。
当主动轴带动主动摩擦片旋转时，通过摩擦片之间的粘性流体形成油膜带动从动摩擦片的旋转，改变控制油缸中的油压大小可以调节主、从动摩擦片之间的油膜厚度，从而改变从动摩擦片输出的转速和扭矩的大小，实现带式输送机各项驱动要求和可控软起动功能。
液体粘性软起动系统的传矩方程为：()()()444412121122n n M R R R R i h h πωμπωμ⋅⋅⋅⋅∆⋅⋅=-=-- (1) 式中 ω1——主动摩擦片的角速度，rad/s ；1— 输入轴;2—壳体；3—控制油缸；4——弹簧；5—主动摩擦片；6—从动摩擦片；7—输出轴图1 液体粘性软起动系统机械结构图控制油μ——流体的动力粘度，Pa·s；n——油膜数；h——油膜厚度，m；R2——主、从动摩擦片的接触面外径，m；R1——主、从动摩擦片的接触面内径，m；i——主、从动摩擦片的旋转速度比。
由式(1)可知，对于一定结构的液体粘性软起动装置，其输出扭矩与主、从动摩擦片的角速度差△ω成正比，与油膜厚度h成反比；所以通过调节油膜厚度可以方便地调节输出扭矩和角速度差，从而达到调速目的。
2.1.2电气控制系统由于大功率带式输送机多采用多机驱动方式，因此我们设计多台电机共同驱动的电气综合控制系统，电气控制系统采用我公司配套的矿用防爆电控装置。
其主要控制内容有：通过输送带速度与液体粘性软起动装置输出转速比较，来决策输送带与驱动滚筒之间是否打滑和超速保护；通过计算机决策对液体粘性软起动装置的比例阀电流进行闭环控制，实现多机间的功率平衡调整；通过综保控制箱可以采集输送机沿线停车、输送带跑偏、温度、烟雾、撕带、断带、堆煤等故障保护信号。
起停车按钮主要有：输送机起车报警、输送机正常起车、输送机正常停车、输送机紧急停车。
应用于输送机的电气控制系统的接线原理图根据用户要求另行专门提供。
