网格生成方法对注塑流动模拟的影响
注塑成型流动模拟技术发展的三个阶段
三 角 网 格 进 行 有 限元 计 算 ， 算 出 各 时 间段 的 温 度 场 、 计 压力场 ， 同时 用 有 限 差 分 的 方 法 计 算 出 厚 度 方 向 上 温 度 的 变 化 ， 控 制 体 积 法 追 踪 流 动 前 沿 ， 将 最 终 的 分 用 并
缺点 ， 出了 发展方 向和展 望 。 提
关键 词 ： 注塑 模 ； 动模 拟 ；中面 流 ；双 面 流 ；实体 流 流
中 图 分 类 号 ： Ｑ ｔ Ｔ０８ 文 献 标 识 码 ：Ａ
目前 ， 注 塑产 品 的 生 产 中 ， 在 使用 注 塑 成 型 流动 模 拟 技 术 已越 来 越 普 遍 。
维普资讯
， ）
耿 铁 ，等 注塑 成型 流动 模 拟技 术发 展 的 三个 阶 段
件 能 够 成 功 地 预 测 充 模 过 程 中 的压 力 场 、 度 场 、 度 速 温
称 ， 直 接 进 行 有 限 元分 析 ， 导 致 分 析 过 程 中上 下 两 如 会 个 表 面 的 塑 料 流 动 模 拟 各 自独 立 地 进 行 ， 此 之 间 毫 彼 无 关 联 、 不 影 响 ， 与 塑 料 制 品 在 注 塑 过 程 中 的实 际 互 这
原Ａ Ｃ—Ｔ ｃ ｅｈ公 司 （ Ｍｏ ｆ ｗ公 司 并 购 ） Ｃ—Ｍｏ 被 ｌｏ ｄ ｌ 的 ｌ ｄ
软 件 ， 内华 中科 技 大 学 国 家 模 具 技 术 国 家 重 点 实 验 国
室 的 Ｈ Ｃ Ｅ—Ｆ ． 件 。 ＳＡ ３ ０软 中面 流 技 术 的数 值 方 法 主 要 采 用 基 于 中面 的有 限
分 布 、 接 纹 位 置 等 信 息 ， 在 中 面 流 技 术 中 ， 虑 到 熔 但 考
fluent流体仿真实例
fluent流体仿真实例引言流体力学是研究物质的流动规律和力学性质的学科，而流体仿真则是在计算机环境下利用数值方法模拟流体力学过程的过程。
在流体力学研究和工程实践中，流体仿真已经成为一种非常重要的工具。
本文将探讨使用fluent软件进行流体仿真的实例，介绍其基本原理和应用。
什么是fluent？fluent是一种流体仿真计算软件，它被广泛应用于工业和学术研究领域。
fluent可以对不同类型的流体动力学问题进行建模和仿真，如空气动力学、燃烧和热传导等。
fluent是一款功能强大且易于使用的软件，能够提供准确可靠的流体力学仿真结果。
流体仿真的基本原理流体仿真建立在基本的流体力学原理之上，通过数值方法对流体的运动进行模拟和计算。
主要包括以下几个步骤：1. 建立几何模型在进行流体仿真之前，需要首先建立几何模型。
几何模型描述了流体领域的形状和结构，可以通过计算机辅助设计（CAD）软件进行建模。
常见的几何模型包括管道、汽车外形和飞机翼型等。
2. 网格划分网格划分是流体仿真中的关键步骤，它将流体区域分割为有限数量的小单元，称为网格。
不同的网格划分方式会对仿真结果产生影响，因此需要根据具体问题选择合适的网格划分方法。
3. 设置边界条件边界条件是仿真过程中的约束条件，描述了流场在模型边界上的行为。
根据具体问题，可以设置流体速度、压力和温度等边界条件。
4. 数值求解数值求解是流体仿真的核心步骤，通过数值方法对流体的运动进行模拟和计算。
常用的数值方法包括有限体积法和有限元法等。
5. 结果分析仿真计算完成后，需要对结果进行分析和后处理。
常见的后处理操作包括生成流线图、压力分布图和速度矢量图等。
一个fluent流体仿真实例为了更好地理解fluent的应用，我们以空气动力学为例进行一个流体仿真实例。
1. 几何模型建立假设我们要研究一辆汽车在高速行驶时的空气动力学性能。
首先需要在CAD软件中建立汽车外形的几何模型，包括汽车的车身、车轮和尾翼等。
注塑成型数值模拟报告
注塑成型数值模拟报告背景注塑成型是一种常见的塑料加工方法，通过将熔融的塑料材料注入到模具中，经过冷却固化后得到所需的产品。
在注塑成型过程中，如何优化模具设计和工艺参数对产品质量和生产效率具有重要影响。
为了减少试错成本和提高生产效率，数值模拟成为了预测和优化注塑成型过程的重要工具。
分析模型建立在进行注塑成型数值模拟之前，首先需要建立一个合适的模型。
模型的建立包括几何建模、网格划分和物理参数设定等步骤。
几何建模可以使用CAD软件进行三维建模，或者直接导入现有的CAD文件。
网格划分是将三维几何体划分为小的单元网格，用于离散化求解。
物理参数设定包括材料性质、流动条件、热传导等参数的设定。
数值求解数值求解是指根据所建立的模型和设定的物理参数，通过数值方法求解出流动场、温度场和应力场等相关信息。
常用的数值方法包括有限元法、有限差分法和有限体积法等。
在求解过程中，需要考虑流动场和温度场的相互耦合关系，以及塑料材料的非线性行为和热传导效应等。
结果分析通过数值模拟求解得到的结果可以包括以下几个方面的信息：1.流动场：流动场可以反映塑料在注塑成型过程中的流动情况，包括充填阶段和压实阶段。
通过分析流动场，可以评估充填时间、充填压力和充填速度等对产品质量的影响。
2.温度场：温度场可以反映塑料在注塑成型过程中的温度变化情况。
通过分析温度场，可以评估冷却时间、冷却速率和冷却效果等对产品质量的影响。
3.应力场：应力场可以反映塑料在注塑成型过程中的应力分布情况。
通过分析应力场，可以评估产品的强度、变形和收缩等性能。
建议根据数值模拟结果进行分析后，我们可以得出一些优化建议：1.模具设计优化：根据流动场和温度场的分析结果，可以对模具的结构进行优化，如增加冷却通道、调整产品壁厚和减小产品收缩等。
2.工艺参数优化：根据流动场和温度场的分析结果，可以对注塑成型过程中的工艺参数进行优化，如调整充填时间、充填压力和冷却时间等。
3.材料选择优化：根据应力场的分析结果，可以对材料的选择进行优化，以满足产品的强度和变形要求。
《计算流体力学》作业答案
计算流体力学作业答案问题1：什么是计算流体力学？计算流体力学（Computational Fluid Dynamics，简称CFD）是研究流体力学问题的一种方法，它使用数值方法对流体流动进行数值模拟和计算。
主要包括求解流体运动的方程组，通过空间离散和时间积分等计算方法，得到流体在给定条件下的运动和相应的物理量。
问题2：CFD的应用领域有哪些？CFD的应用领域非常广泛，包括但不限于以下几个方面：1.汽车工业：CFD可以用于汽车流场的模拟和优化，包括空气动力学性能和燃烧过程等。
2.航空航天工业：CFD可以用于飞机、火箭等流体动力学性能的预测和优化，包括机身、机翼的设计和改进等。
3.能源领域：CFD可以用于燃烧、热交换等能源领域的流体力学问题求解和优化。
4.管道流动：CFD可以用于石油、化工等行业的管道流动模拟和流体输送优化。
5.空气净化：CFD可以用于大气污染物的传输和分布模拟，以及空气净化设备的设计和改进。
6.生物医药：CFD可以用于生物流体输送和生物反应过程的模拟和分析，包括血液流动、药物输送等。
问题3：CFD的数值方法有哪些？CFD的数值方法一般包括以下几种：1.有限差分法（Finite Difference Method，FDM）：将模拟区域划分为网格，并在网格上离散化流体运动的方程组，利用有限差分近似求解。
2.有限体积法（Finite Volume Method，FVM）：将模拟区域划分为有限体积单元，通过对流体流量和通量的控制方程进行离散化，求解离散化方程组。
3.有限元法（Finite Element Method，FEM）：将模拟区域划分为有限元网格，通过对流体运动方程进行弱形式的变分推导，将流动问题转化为求解线性方程组。
4.谱方法（Spectral Method）：采用谱方法可以对流体运动方程进行高精度的空间离散，通常基于傅里叶变换或者基函数展开的方式进行求解。
5.计算网格方法（Meshless Methods）：不依赖网格的数值方法，主要包括粒子方法（Particle Methods）、网格自适应方法（Gridless Method）等。
流体力学的数值模拟计算流体力学(CFD)的基础和局限性
流体力学的数值模拟计算流体力学（CFD）的基础和局限性流体力学（Fluid Mechanics）是研究流体（包括气体和液体）运动和力学性质的学科。
数值模拟计算流体力学（Computational Fluid Dynamics，简称CFD）是利用计算机和数值计算方法对流体力学问题进行模拟和求解的一种方法。
CFD已经成为研究流体力学问题、设计和优化工程流体系统的重要工具。
本文将探讨CFD的基础原理和其在实践中的局限性。
一、CFD的基础原理1. 连续性方程和Navier-Stokes方程CFD的基础原理建立在连续性方程和Navier-Stokes方程的基础上。
连续性方程描述了流体的质量守恒，即流入和流出某一区域的质量流量必须相等。
Navier-Stokes方程则描述了流体的运动和力学性质。
它包含了质量守恒、动量守恒和能量守恒三个方程。
2. 网格划分在进行CFD计算之前，需要将流体区域划分为离散的小单元，即网格。
网格的形状和大小对数值模拟的精度和计算量有着重要的影响。
常见的网格划分方法包括结构化网格和非结构化网格。
3. 控制方程的离散化将连续性方程和Navier-Stokes方程进行离散化处理，将其转化为代数方程组，是CFD模拟的关键步骤。
常用的离散化方法包括有限差分法、有限元法和有限体积法等。
4. 数值求解方法求解离散化后的方程组是CFD计算的核心内容。
数值求解方法可以分为显式方法和隐式方法。
显式方法将未知变量推导到当前时间级，然后通过已知的变量进行计算，计算速度快但对时间步长有限制；隐式方法则将未知变量推导到下一个时间级，需要迭代求解，计算速度较慢但更稳定。
二、CFD的局限性1. 网格依赖性CFD模拟的结果在很大程度上受到网格划分的影响。
过大或过小的网格单元都会导致计算结果的不准确性。
此外，网格的形状对流场的模拟结果也有很大的影响。
如果网格不够细致，细小的涡旋等流动细节可能无法被捕捉到。
2. 数值扩散和耗散数值模拟中的离散化和近似计算会引入数值扩散和耗散。
注塑成型模拟的新维数

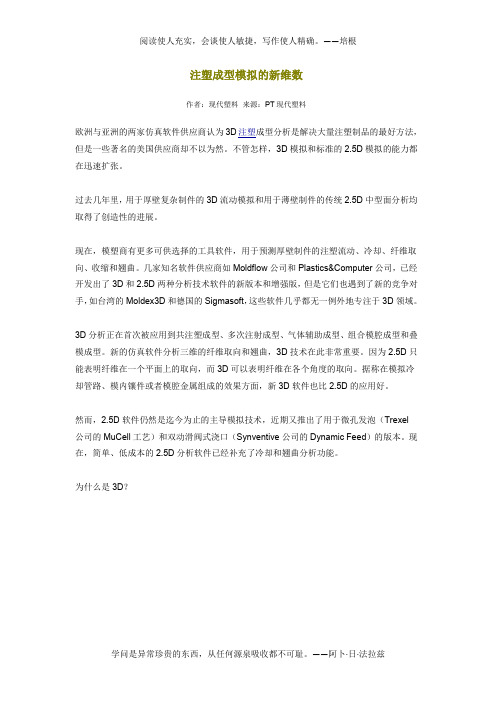

注塑成型模拟的新维数作者：现代塑料来源：PT现代塑料欧洲与亚洲的两家仿真软件供应商认为3D注塑成型分析是解决大量注塑制品的最好方法，但是一些著名的美国供应商却不以为然。
