注塑成型各种缺陷及解决方法(1).pdf
注塑成型常见产品缺陷与处理办法。
良
6、制品形状不良，壁厚薄不均匀，使融料在薄壁处汇合。
7、模具冷却系统不当或排气不良。
8、塑料内掺有不相熔的的料、油质或脱模剂不当。
12、塑料有及污回染料、混干全燥比不例良大或，有使挥塑发料物收。缩方向性过大或填料分布不均
。
制
3、不适当的脱模设计，制品壁薄，脱模斜度小，有尖角及缺口，容
品
易应力集中。 4、顶针或环定位不当，或成型条件不当，应力过大，顶出不良。
解决方法
所受的背压减少。 11、检查料筒和射嘴，浇注系统太粗糙，应改进和提高。 12、、混原料料时要避干免燥混，入设杂备物干。净，换料时要清除干净，以免留有余料 。 3、保证所用颜料质量，使用搅拌时颜料要均匀附在料粒表面。 4、降低熔胶筒、射嘴温度，清除烧焦的胶料。 5、降低射胶压力和速度参数值，避免添加剂分解。 6、擦干模具表面水分和油污，合理使用脱模剂。 7、合理设置纤维填料的工艺参数，合理使用溶剂，使塑化良好，
5塑料料温太低模温低射嘴孔径小在注射压力速度高时剪应5增加熔胶筒的温度及模具温度减小射胶压力和速度以防止6料温高模温高填充作用过分保压补缩过大射胶压力高时6降低熔胶筒的温度及模具温度减小射胶压力和保压补缩7制品厚薄不均参数调节不当冷却不均或收缩不均
注塑成型常见产品缺陷的成因和解决方法
产品缺陷
可能原因
1、注塑前先干燥处理胶料，也要避免处理过程中受过大的温度变
注塑缺陷及处理办法

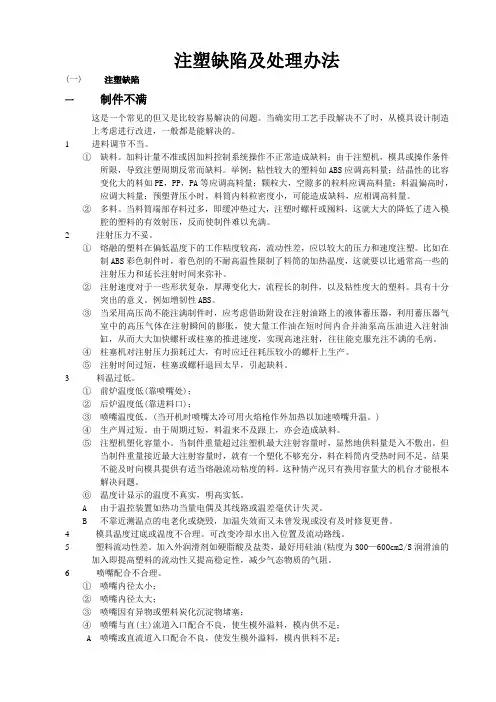

注塑缺陷及处理办法(一)注塑缺陷一制件不满这是一个常见的但又是比较容易解决的问题。
当确实用工艺手段解决不了时，从模具设计制造上考虑进行改进，一般都是能解决的。
1进料调节不当。
①缺料。
加料计量不准或因加料控制系统操作不正常造成缺料；由于注塑机，模具或操作条件所限，导致注塑周期反常而缺料。
举例：粘性较大的塑料如ABS应调高料量；结晶性的比容变化大的料如PE，PP，PA等应调高料量；颗粒大，空隙多的粒料应调高料量；料温偏高时，应调大料量；预塑背压小时，料筒内料粒密度小，可能造成缺料，应相调高料量。
②多料。
当料筒端部存料过多，即缓冲垫过大，注塑时螺杆或囤料，这就大大的降低了进入模腔的塑料的有效射压，反而使制件难以充满。
2注射压力不妥。
①熔融的塑料在偏低温度下的工作粘度较高，流动性差，应以较大的压力和速度注塑。
比如在制ABS彩色制件时，着色剂的不耐高温性限制了料筒的加热温度，这就要以比通常高一些的注射压力和延长注射时间来弥补。
②注射速度对于一些形状复杂，厚薄变化大，流程长的制件，以及粘性度大的塑料。
具有十分突出的意义。
例如增韧性ABS。
③当采用高压尚不能注满制件时，应考虑借助附设在注射油路上的液体蓄压器，利用蓄压器气室中的高压气体在注射瞬间的膨胀，使大量工作油在短时间内合并油泵高压油进入注射油缸，从而大大加快螺杆或柱塞的推进速度，实现高速注射，往往能克服充注不满的毛病。
④柱塞机对注射压力损耗过大，有时应迁往耗压较小的螺杆上生产。
⑤注射时间过短，柱塞或螺杆退回太早，引起缺料。
3料温过低。
①前炉温度低(靠喷嘴处)；②后炉温度低(靠进料口)；③喷嘴温度低。
(当开机时喷嘴太冷可用火焰枪作外加热以加速喷嘴升温。
)④生产周过短。
由于周期过短，料温来不及跟上，亦会造成缺料。
⑤注塑机塑化容量小。
当制件重量超过注塑机最大注射容量时，显然地供料量是入不敷出。
但当制件重量接近最大注射容量时，就有一个塑化不够充分，料在料筒内受热时间不足，结果不能及时向模具提供有适当熔融流动粘度的料。
注塑模成型过程中的常见缺陷及解决方法
注塑模成型过程中的常见缺陷及解决方法
1 注塑模成型过程中的缺陷
注塑模是指将塑料以液体状态注入模具内，并承受模具内设计好的形状而成型的加工工艺。
这种加工工艺的缺陷主要体现在：（1）内应力
由于冷凝和冻结等原因，塑料在冷却期内会形成一定的内应力，这些内应力会折断或变形塑料制品，影响其成型的精度和尺寸的准确性；
（2）开裂
由于注塑模具的温度失去平衡，容易引起塑料表面开裂，影响塑料制品的外观质量；
（3）射脂
由于过大的模具压力，塑料在冷却过程中产生弹性变形，导致部分塑料夹在模具内，出现射脂现象，从而影响塑料制品的精度；
（4）易燃体
一些易燃物质在注塑模具成型过程中，受到热源的热量，容易引发火灾。
2 注塑模成型过程中的解决方法
（1）改善冷凝条件
合理设计模具内的冷凝段，增加冷却水的循环流量，加快冷却速度，降低内应力，减少变形现象；
（2）模具润滑
模具润滑能有效减少注塑模具生产过程中开裂的几率；
（3）改变模具温度
根据注塑塑料特性，采取合理的模具温度，确保合理的射出压力，有效减少射脂；
（4）加强安全防护
增强环境湿度，禁止一切产生火花的设备进入生产现场，防止火灾。
总之，正确处理注塑模具成型过程中的缺陷和解决方法，能有效
改善塑料制品的成型精度，改善它们的外观、可靠性和使用寿命，能
为有效利用注塑技术提供有效援力。
注塑成型常见的缺陷和解决方案
注塑成型常见的缺陷和解决方案
与设计有关的原因与改良措施 1、模温不稳定：提供冷却/加热均衡的模具
-
THANKS
欢迎领导来夸我
70%~80%。如在料头附近 发现注射不满，可以解 释为：流体前锋在这
物理原因：熔料的注射 压力和/或注射速度太低， 熔料在射向流长最末
候。实际上，当需要高 注射压力时，保压也应 按比例提高：正常时， 保
些点被阻挡，较厚的地 方先被充满。如此，在 模腔几乎被充满之后， 在
注塑成型常见的缺陷和解决方案
缩水。这是因为内部 仍有热量，它会穿过 外层并对外层产生加 热作用
模壁的地方先冻结， 在制品中心形成内应 力。如果应力太高， 就会导致
到模件内，在模壁和 已凝固的制品外层之 间就会形成沉降。这 些沉降通
制品内产生的拉伸应 力会使热的外层向里 沉降，在此过程中形 成收缩
注塑成型常见的缺陷和解决方案
与加工参数有关的原因与改良措施 1、保压太低：增加保压 2、保压时间太短：延长保压时间 3、模壁温度太高：降低模壁温度 4、熔料温度太高：降低熔料温度，降低料筒温度 与设计有关的原因与改良措施 1、料头横截面太小：增加料头横截面 2、料头太长：缩短料头 3、喷嘴孔太小：增加喷嘴孔径
注塑成型各种缺陷的现象及解决方法

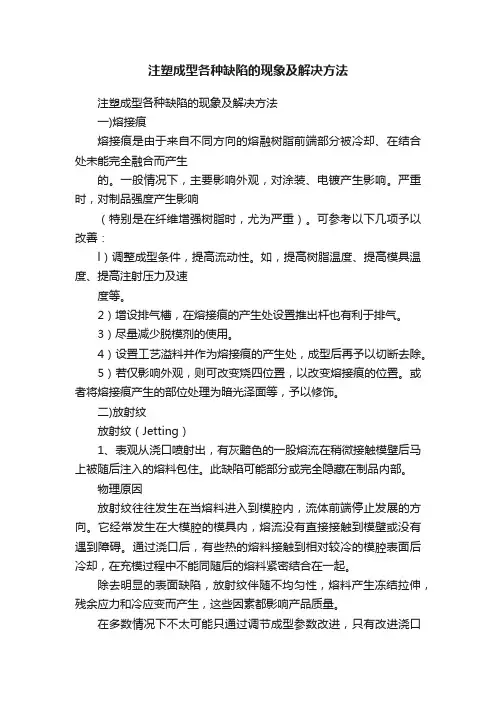

注塑成型各种缺陷的现象及解决方法注塑成型各种缺陷的现象及解决方法一)熔接痕熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、在结合处未能完全融合而产生的。
一般情况下，主要影响外观，对涂装、电镀产生影响。
严重时，对制品强度产生影响（特别是在纤维增强树脂时，尤为严重）。
可参考以下几项予以改善：l）调整成型条件，提高流动性。
如，提高树脂温度、提高模具温度、提高注射压力及速度等。
2）增设排气槽，在熔接痕的产生处设置推出杆也有利于排气。
3）尽量减少脱模剂的使用。
4）设置工艺溢料并作为熔接痕的产生处，成型后再予以切断去除。
5）若仅影响外观，则可改变烧四位置，以改变熔接痕的位置。
或者将熔接痕产生的部位处理为暗光泽面等，予以修饰。
二)放射纹放射纹（Jetting）1、表观从浇口喷射出，有灰黯色的一股熔流在稍微接触模壁后马上被随后注入的熔料包住。
此缺陷可能部分或完全隐藏在制品内部。
物理原因放射纹往往发生在当熔料进入到模腔内，流体前端停止发展的方向。
它经常发生在大模腔的模具内，熔流没有直接接触到模壁或没有遇到障碍。
通过浇口后，有些热的熔料接触到相对较冷的模腔表面后冷却，在充模过程中不能同随后的熔料紧密结合在一起。
除去明显的表面缺陷，放射纹伴随不均匀性，熔料产生冻结拉伸，残余应力和冷应变而产生，这些因素都影响产品质量。
在多数情况下不太可能只通过调节成型参数改进，只有改进浇口位置和几何形状尺寸才可以避免。
与加工参数有关的原因与改良措施见下表：1、注射速度太快降低注射速度2、注射速度单级采用多级注射速度：慢-快3、熔料温度太低提高料筒温度（对热敏性材料只在计量区）。
增加低螺杆背压与设计有关的原因与改良措施见下表：1、浇口和模壁之间过渡不好提供圆弧过渡2、浇口太小增加浇口3、浇口位于截面厚度的中心浇口重定位，采用障碍注射、工艺溢料是指用手工在模具上開一條深一些的排气槽，在生產時此槽產生出來的(批峰)，又叫工藝批峰，主要是用來改善燒膠或熔接痕，可將燒膠或熔接痕調整到此批峰上，生產后將其切除。
注塑缺陷及解决方法

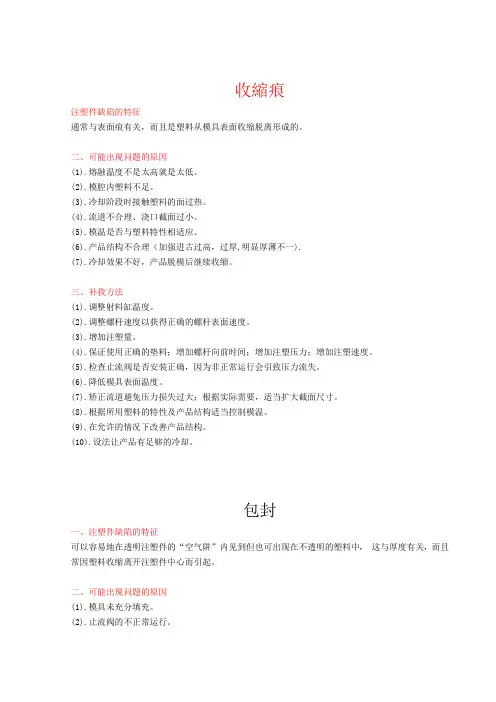

收縮痕注塑件缺陷的特征通常与表面痕有关，而且是塑料从模具表面收缩脱离形成的。
二、可能出现问题的原因(1).熔融温度不是太高就是太低。
(2).模腔内塑料不足。
(3).冷却阶段时接触塑料的面过热。
(4).流道不合理、浇口截面过小。
(5).模温是否与塑料特性相适应。
(6).产品结构不合理（加强进古过高，过厚,明显厚薄不一).(7).冷却效果不好，产品脱模后继续收缩。
三、补救方法(1).调整射料缸温度。
(2).调整螺杆速度以获得正确的螺杆表面速度。
(3).增加注塑量。
(4).保证使用正确的垫料；增加螺杆向前时间；增加注塑压力；增加注塑速度。
(5).检查止流阀是否安装正确，因为非正常运行会引致压力流失。
(6).降低模具表面温度。
(7).矫正流道避免压力损失过大；根据实际需要，适当扩大截面尺寸。
(8).根据所用塑料的特性及产品结构适当控制模温。
(9).在允许的情况下改善产品结构。
(10).设法让产品有足够的冷却。
包封一、注塑件缺陷的特征可以容易地在透明注塑件的“空气阱”内见到但也可出现在不透明的塑料中，这与厚度有关，而且常因塑料收缩离开注塑件中心而引起。
二、可能出现问题的原因(1).模具未充分填充。
(2).止流阀的不正常运行。
(3).塑料未彻底干燥。
(4).预塑或注射速度过快。
(5).某些特殊材料应用特殊的设备生产。
三、补救方法(1).增加射料量。
(2).增加注塑压力。
(3).增加螺杆向前时间。
(4).降低熔融温度。
(5).降低或增加注塑速度。
（例如对非结晶体类的塑料要增加45%速度）。
(6).检查止逆阀是否裂开或无法运作。
(7).应根据塑料的特性改善干燥条件，让塑料彻底干燥。
(8).适当降低螺杆转速和增大背压，或降低注射速度。
制品成型尺寸精度低注塑件缺陷的特征一﹐注塑过程中重量尺寸的变化超过了模具、注塑机、塑料组合的生产能力。
二、可能出现问题的原因(1).输入射料缸内的塑料不均。
(2).射料缸温度或波动的范围太大。
注塑产品缺陷汇总及解决方法
注塑产品缺陷汇总及解决方法一、溢料飞边故障分析及排除方法（1）合模力不足。
当注射压力大于合模力使模具分型面密合不良时容易产生溢料飞边。
对此，应检查增压是否增压过量，同时应检查塑件投影面积与成型压力的乘积是否超出了设备的合模力。
成型压力为模具内的平均压力，常规情况下以40mpa计算。
生产箱形塑件时，聚乙烯，聚丙烯，聚苯乙烯，及ABS的成型压力值约为30mpa;生产形状较深的塑件时，成型压力值约为36mpa;在生产体积小于10cm3的小型塑件时，成型压力值约为60mpa。
如果计算结果为合模力小于塑件投影面积与成型压力的乘积，则表明合模力不足或注塑定位压力太高。
应降低注射压力或减小注料口截面积，也可缩短保压及增压时间，减小注射行程，或考虑减少型腔数及改用合模吨位大的注塑机。
（2）料温太高。
高温熔体的熔体粘度小，流动性能好，熔料能流入模具内很小的缝隙中产生溢料飞边。
因此，出现溢料飞边后，应考虑适当降低料筒，喷嘴及模具温度，缩短注射周期。
对于聚酰胺等粘度较低的熔料，如果仅靠改变成型条件来解决溢料飞边缺陷是很困难的。
应在适当降低料温的同时，尽量精密加工及修研模具，减小模具间隙。
（3）模具缺陷。
模具缺陷是产生溢料飞边的主要原因，在出现较多的溢料飞边时必须认真检查模具，应重新验核分型面，使动模与定模对中，并检查分型面是否密着贴合，型腔及模芯部分的滑动件磨损间隙是否超差。
分型面上有无粘附物或落入异物，模板间是否平行，有无弯曲变形，模板的开距有无按模具厚度调节到正确位置，导合销表面是否损伤，拉杆有无变形不均，排气槽孔是否太大太深。
根据上述逐步检查的结果，对于产生的误差可采用机械加工的方法予以排除。
（4）工艺条件控制不当。
如果注射速度太快，注射时间过长，注射压力在模腔中分布不均，充模速率不均衡，以及加料量过多，润滑剂使用过量都会导致溢料飞边，操作时应针对具体情况采取相应的措施。
值得重视的是，排除溢料飞边故障必须先从排除模具故障着手，如果因溢料飞边而改变成型条件或原料配方，往往对其他方面产生不良影响，容易引发其他成型故障。
注塑件常见成型缺陷及解决方案
注塑件常见成型缺陷及解决方案注塑件常见成型缺陷及解决方案前言在注塑成型加式过程中，可能由于原材料处理不好、塑件或模具设计不合理、操作工没有掌握合适的工艺操作条件，或者因机械方面的原因，常常使塑件产品短射、凹痕、飞边、困气、开裂、翘曲变形等成型缺陷。
本文针对塑件在成型过程中出现的各种注塑缺陷，主要是：短射，困气，发脆，烧焦，飞边，分层起皮，喷流痕，流痕，雾斑（浇口晕），银纹（水花纹），凹痕，熔接痕，成型周期过长，翘曲变形，分析了问题产生的可能原因，从原材料、塑件或模具设计、成型工艺等各方面，提出解决方案。
一.短射短射是指模具型腔不能被完全充满的一种现象。
短射形成原因：1、模温、料温或注塑压力和速度过低2、原料塑化不均3、排气不良4、原料流动性不足5、制件太薄或浇口尺寸太小6、聚合物熔体由于结构设计不合理导致过早固化短射解决方案：材料:选用流动性更好的材料模具设计:1、填充薄壁之前先填充厚壁，避免出现滞留现象2、增加浇口数量和流道尺寸，减少流程比及流动阻力3、排气口的位置和尺寸设置适当，避免出现排气不良的现象注塑机:1、检查止逆阀和料筒内壁是否磨损严重2、检查加料口是否有料或是否架桥工艺条件:1、增大注塑压力和注塑速度,增强剪切热2、增大注塑量3、增大料筒温度和模具温度二.困气困气是指空气被困在型腔内而使制件产生气泡。
困气形成原因：它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。
困在型腔内气体不能被及时排出，易导致出现表面起泡，制件内部夹气，注塑不满等现象。
困气解决方案：结构设计:减少厚度的不一致，尽量保证壁厚均匀模具设计:1、在最后填充的地方增设排气口2、重新设计浇口和流道系统工艺条件:1、降低最后一级注塑速度.2、增加模温三.发脆塑件发脆是指制件在某些部位出现容易开裂或折断。
发脆原因：1、干燥条件不适合；使用过多回收料2、注塑温度设置不对3、浇口和流道系统设置不恰当4、熔解痕强度不高发脆解决方案：材料:1、注塑前设置适当的干燥条件2、减少使用回收料，增加原生料的比例.3、选用高强度的塑胶.模具设计:增大主流道、分流道和浇口尺寸注塑机:选择设计良好的螺杆，使塑化时温度分配更加均匀工艺条件:1、降低料筒和喷嘴的温度2、降低背压、螺杆转速和注塑速度3、通过增加料温，加大注塑压力，提高熔解痕强度四.烧焦焦痕是指型腔内气体不能及时排走，导致在流动最末断产生烧黑现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9）调整准确模具的结合面等部位。 10）增加模具支撑柱，以增加刚性。 11）根据不同材料确定不同排气槽的尺寸。 六、熔接痕 熔接痕是由于来自不同方向的熔融树脂前端部分被冷却、 在结合处未能完全融合而产生 的。 一般情况下， 主要影响外观， 对涂装、 电镀产生影响。 严重时， 对制品强度产生影响 （特 别是在纤维增强树脂时，尤为严重）。可参考以下几项予以改善： l）调整成型条件，提高流动性。如，提高树脂温度、提高模具温度、提高注射压力及 速度等。 2）增设排气槽，在熔接痕的产生处设置推出杆也有利于排气。 3）尽量减少脱模剂的使用。 4）设置工艺溢料并作为熔接痕的产生处，成型后再予以切断去除。 5）若仅影响外观，则可改变烧四位置，以改变熔接痕的位置。或者将熔接痕产生的部 位处理为暗光泽面等，予以修饰。 七、烧伤 根据由机械、模具或成型条件等不同的原因引起的烧伤，采取的解决办法也不同。 1）机械原因，例如，由于异常条件造成料筒过热，使树脂高温分解、烧伤后注射到制品中， 或者由于料简内的喷嘴和螺杆的螺纹、 止回阀等部位造成树脂的滞流， 分解变色后带入制品， 在制品中带有黑褐色的烧伤痕。这时，应清理喷嘴、螺杆及料筒。 2）增设排气槽，模具内部排气不良，由于模腔内气体流动摩擦产生高温，烧伤产品。 （常见 的有做，模具拼接的位置开排气槽，做镶件排气，安装排气元件等。 ） 3）成型时射出速度过快也会造成烧伤，适当的改善射出速度和位置也可以改善产品烧伤。 4）提前预防在制作模具前期可以根据浇口位置预判那些位置容易困气提前做好排气设施可 以有效地解决烧伤问题。
