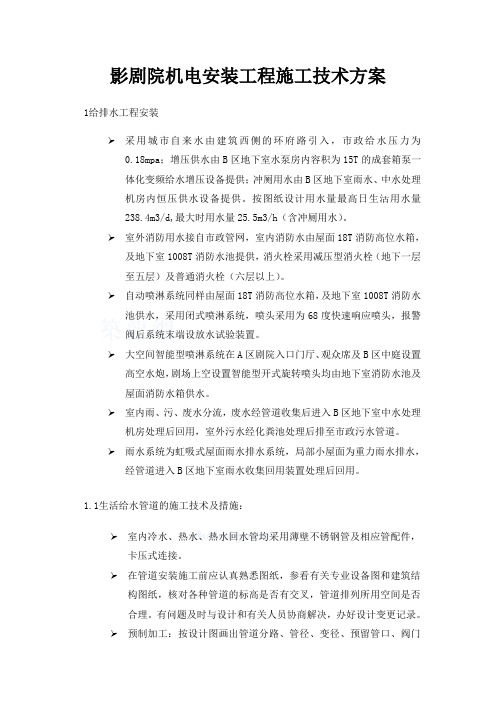

影剧院机电安装工程施工技术方案
影剧院机电安装工程施工技术方案1给排水工程安装➢采用城市自来水由建筑西侧的环府路引入，市政给水压力为0.18mpa；增压供水由B区地下室水泵房内容积为15T的成套箱泵一体化变频给水增压设备提供；冲厕用水由B区地下室雨水、中水处理机房内恒压供水设备提供。
按图纸设计用水量最高日生活用水量238.4m3/d,最大时用水量25.5m3/h（含冲厕用水）。
➢室外消防用水接自市政管网，室内消防水由屋面18T消防高位水箱，及地下室1008T消防水池提供，消火栓采用减压型消火栓（地下一层至五层）及普通消火栓（六层以上）。
➢自动喷淋系统同样由屋面18T消防高位水箱，及地下室1008T消防水池供水，采用闭式喷淋系统，喷头采用为68度快速响应喷头，报警阀后系统末端设放水试验装置。
➢大空间智能型喷淋系统在A区剧院入口门厅、观众席及B区中庭设置高空水炮，剧场上空设置智能型开式旋转喷头均由地下室消防水池及屋面消防水箱供水。
➢室内雨、污、废水分流，废水经管道收集后进入B区地下室中水处理机房处理后回用，室外污水经化粪池处理后排至市政污水管道。
➢雨水系统为虹吸式屋面雨水排水系统，局部小屋面为重力雨水排水，经管道进入B区地下室雨水收集回用装置处理后回用。
1.1生活给水管道的施工技术及措施：➢室内冷水、热水、热水回水管均采用薄壁不锈钢管及相应管配件，卡压式连接。
➢在管道安装施工前应认真熟悉图纸，参看有关专业设备图和建筑结构图纸，核对各种管道的标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员协商解决，办好设计变更记录。
➢预制加工：按设计图画出管道分路、管径、变径、预留管口、阀门位置等施工样图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按样图测得的尺寸预制加工，不锈钢钢管切割用钢锯或砂轮切割机，断管后应把断面内外的毛刺磨掉。
在不影响现场安装的前提下，尽可能的将铜管通过三通、弯头、异径管等不锈钢管件预制成较完整的管段，再进行安装，减少了高空作业和安装工作量，既可以提高功效，又能保证质量。
电影院省体影院使用说明书
电影院省体影院使用说明书鲁信影城省体店二期扩建项目(土建、装饰、机电、空调工程)使用说明书承建单位:山东鲁信工程建设有限公司鲁信影城省体店二期扩建项目前言为了更好地了解、使用影院项目设施，我公司特为交付使用的影院项目编制《鲁信影城省体店二期扩建项目使用说明书》(土建、装饰、机电及空调工程)。
请仔细阅读，正确使用影院项目设施，减少故障，延长使用寿命。
在需要改造前，要掌握影院项目全面情况，防止产生隐患，避免损失。
二?一?年二月二十五日1鲁信影城省体店二期扩建项目参建单位:设计单位北京市建筑装饰设计院有限公司 (装饰工程)濠江装饰(北京)有限公司(机电及空调工程)山东申工伊利诺建筑设计院有限公司(土建工程) 监理单位山东省三益工程建设监理有限公司承建单位山东鲁信工程建设有限公司其中:土建工程济南英雄山建筑安装工程有限公司装饰及机电工程山东省鸿鑫工程有限公司空调工程山东康宏弘净化工程有限公司2鲁信影城省体店二期扩建项目第一部分土建工程1、情况说明二期项目在地下一层，6、7、8号厅的墙体以及防火通道材料全部为加气混凝土砌块，放映夹层为现浇混凝土楼板，三个厅的台阶为红砖加盖板垒成。
卫生间墙体为原墙，重贴瓷砖;地面为重铺。
2、使用注意事项1、不得在地下室外墙上开洞、剔凿，以防外墙渗水;2、不得在厅内墙体开洞，防止影响隔音效果。
第二部分装饰工程1、厅内软包布(1)、不要用力挤压软包布，防止变形或撕裂;(2)、要定期清扫软包布。
2、地毯保养地毯要注意保养与清洁，一定要定期用吸尘器整理地毯，不小心局部污染，要立即处理，可以先用干净的白色纸巾吸取污垢，再倒入少量的清洁剂于干净的纸巾当中(注意:不要直接倒在地毯上)，用轻柔的手法从油污点中心延伸向边缘抹拭，千万不要用力摩擦导致污染扩散，甚至造成毛织损坏，最后再用干净的纸巾把剩余的水分清洁剂吸干即可。
3、瓷砖的清洁注意事项3鲁信影城省体店二期扩建项目 (1)、要彻底保持干净清洁，如果灰尘太多，会有滑的感觉。
给排水设计说明范文
给排水设计说明范文排水设计是建筑水暖工程中非常重要的一部分，它的设计与施工质量直接关系到建筑物的使用和运营效果。
本文将从排水管道选材、管道走向、管径确定等方面，对排水设计进行详细说明。
首先，排水管道选材是排水设计的首要考虑因素。
一般来说，常用的排水管道材料有铸铁管、钢管、PVC管和PE管等。
铸铁管具有耐腐蚀性能好、强度高等特点，适用于高层建筑的排水系统；钢管则适用于大型厂房和特殊场所，具有较好的抗冲击性能；PVC管和PE管则适用于一般住宅和小型商业建筑，具有安装方便、不易生锈等特点。
在选材时需要根据建筑物的具体情况和要求来综合考虑，确保选用的管材符合相关标准和要求。
其次，排水管道的走向是排水设计中的重要考虑因素。
一般来说，宜将排水管道尽可能靠近建筑物的重要使用场所布设，以减少管道的长度和施工难度。
同时，需要避免排水管道与水源水管、电缆、通风管道等交叉和重叠，以防止相互干扰。
此外，排水管道的走向需要保证坡度适当，以便排水迅速，防止管道内产生污物积存。
再次，根据建筑物的实际情况来确定排水管道的管径也是排水设计中需要考虑的重要问题。
一般来说，排水管道的管径需根据设计排水量、流速、污水性质和管道长度等因素来确定。
对于大型建筑物和高层建筑，一般采用较大的管径，以满足排水量大的要求；对于一般住宅和小型商业建筑，一般采用较小的管径，以满足排水量小的要求。
在确定管径时，还需要综合考虑管道安装和维护的方便性，以确保管道的正常使用和维护。
最后，排水设计还需要考虑排水口的布置和防止反流。
排水口应合理布置在建筑物内外，以满足排水要求；同时，还需要采取措施来防止污水的回流，保证排水系统的正常运行。
在设计排水口时，还需要考虑污水疏通设施，以便日常维护和清洁排水系统。
综上所述，排水设计是建筑水暖工程中非常重要的一环。
在进行排水设计时，需要综合考虑选材、管道走向、管径确定和排水口布置等因素，以确保排水系统安全、高效、可靠地运行。
影剧院给排水说明
影剧院给排水说明随着城市文化娱乐产业的快速发展，影剧院作为重要的文化娱乐场所，受到了越来越多观众的喜爱。
为了保障观影体验的舒适度和观众的安全性，影剧院的给排水系统设计和管理显得尤为重要。
本文将对影剧院给排水系统的特点、设计要求以及常见问题进行详细介绍。
一、影剧院给排水系统特点影剧院的给排水系统既要满足大量观众的饮水和卫生需求，又要处理场馆内的污水和雨水排放。
与一般商业建筑相比，影剧院的给排水系统具有以下特点：1. 高人流密度：影剧院往往座位众多，人员聚集，对给水系统的供水量要求高，且需要保证观众在观影期间的饮水需求。
2. 复杂的卫生间系统：影剧院内设有大量的卫生间，需要满足观众对卫生间的要求，同时要保证排水系统的运行顺畅，避免堵塞和漏水现象。
3. 大量的雨水排放：影剧院屋顶面积较大，雨水排放量较大，需要合理设计雨水管网，防止积水。
二、影剧院给排水系统设计要求影剧院的给排水系统设计应考虑以下要求：1. 合理确定给水管道尺寸和布局：根据场馆人流量和用水情况，合理确定给水管道的尺寸和布局，保证供水量满足观众的需求。
2. 为卫生间设置合适的设备和系统：根据人流密度和使用频率，选择合适的卫生间设备和系统，如抽水马桶、自动感应水龙头等，同时要设置合理的排水系统，保证排水畅通。
3. 雨水排放系统设计：根据影剧院的屋顶面积和降水量，合理设计雨水排放系统，包括雨水收集、排放和处理。
4. 防止漏水和防火设施：影剧院是公共场所，防止漏水和防火设施十分重要，应设置适当的防水措施和应急排水设备。
5. 考虑环保要求：给排水系统设计应符合环保要求，如合理利用雨水资源、采用节水设备等。
三、常见影剧院给排水问题及解决方法1. 卫生间堵塞：影剧院卫生间人流量大，容易造成下水道堵塞。
解决方法包括定期清理下水道、设置排水格栅和使用抗堵塞的卫生设备。
2. 漏水和渗水：影剧院屋顶和地下室容易出现漏水和渗水问题，解决方法包括加强防水层的设计和施工，定期检查和维护。

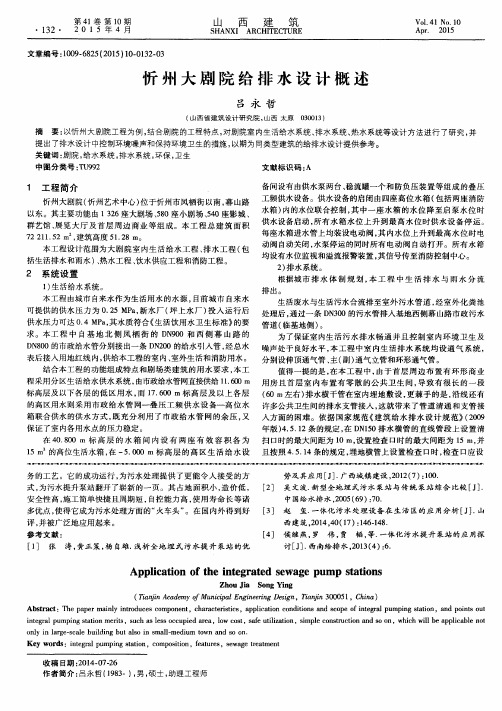

忻州大剧院给排水设计概述
７ ２ ２ １ １ ． ５ ２ ｍ ， 建筑高度 ５ １ ． ２ ８ ｍ。
供水设备启动 ， 所有水 箱水 位上升 到最 高水位 时供 水设 备停 运。 每座水箱进水管 上均装设 电动 阀， 其 内水位 上升到最 高水位 时 电
排 出。
２ 系统设 置
１ ） 生活给水 系统 。 本工程 由城市 自来水作为生活 用水的水源 ， 目前城 市 自来 水
生活废水与生活污水合流排至 室外 污水管 道 ， 经 室外化 粪池 可提供 的供水 压力 为 ０ ． ２ ５ ＭＰ ａ ， 新水 厂 （ 坪上水 厂 ） 投入 运行 后 处理后 ， 通过一条 Ｄ Ｎ ３ ０ ０的污水管排人基地西侧幕 山路市 政污水 供水压力可达 ０ ． ４ ＭＰ ａ ， 其水质符合 《 生活饮用水 卫生标 准》 的要 管道 （ 临基地侧 ） 。 求 。本工 程 中 自基 地 北 侧 凤 栖 街 的 Ｄ Ｎ ９ ０ ０和 西 侧 幕 山 路 的 为 了保证室 内生 活污水 排水 畅通并 且控 制室 内环境 卫 生及 Ｄ Ｎ ８ ０ ０的市政给水管分别接 出一条 Ｄ Ｎ ２ ０ ０的给水引入管 ， 经 总水 噪声处于 良好水平 ， 本 工程 中室 内生活排 水 系统均设 通气 系统 ， 表后接入用地红线 内 ， 供给本工程 的室 内、 室外生 活和消防用水 。 分别设伸顶通气管 、 主（ 副） 通气 立管 和环形通气管 。 值得一提 的是 ， 在本 工程 中 ， 由于首 层周 边布 置有 环形 商业 程采用分 区生活 给水供水 系统 ， 由市政给水管 网直接供给 １ １ ． ６ ０ ０ ｍ 用 房且 首层 室 内布置有 零散 的公 共卫 生 间 ， 导致 有很 长 的一段 标高层及 以下各 层 的低 区用 水 ， 而１ ７ ． ６ ０ ０ ｍ标 高层 及 以上各 层 （ ６ ０ ｍ左右 ） 排水横 干管在室 内埋 地敷设 ， 更 棘手 的是 ， 沿线 还有 的高 区用水则 采用市 政给 水管 网一 叠压 工频供 水设 备一高 位水 许 多公共卫 生间的排 水支 管接 入 ， 这就 带来 了管道 清通 和支管接 箱联合供水 的供 水方 式 ， 既 充分 利用 了市政 给水管 网 的余 压 ， 又 入 方面的困难 。依 据 国家规 范《 建筑 给水 排水 设计 规 范》（ ２ ０ ０ ９ 一 保证 了室内各用水点 的压力稳定 。 年 版） ４ ． ５ ． １ ２条 的规定 ， 在Ｄ Ｎ １ ５ ０排水 横管的直线 管段上设 置清
剧院建筑给排水系统设计研究
剧院建筑给排水系统设计研究由于剧院本身的特点，对于给排水系统的用水负荷提出了更高的要求。
文章阐述了剧院类建筑给排水系统设计，首先分析了给排水系统的特点，然后从给水系统与排水系统两方面阐述了节水方案设计。
随着我国经济的日益发展以及对于文化事业的注重，越来越多的大型综合类剧院建筑陆续在各个城市规划或建成。
现代的剧院早已摆脱了传统剧院的单一功能，正在向着艺术化、综合化的方向发展，在剧院建筑里面往往含有各种规模的剧场单元，从而使剧院可以符合各类艺术的实际需求。
除此之外，剧场建筑之内一般还包括演出辅助房间，以及各类专卖店、茶座、休息厅等人性化的场所单元。
以上的这些特点为剧院的设计提出了更高的要求。
为了保证演出前后用水充足，缓解高峰期的用水压力，给排水系统的设计的合理性尤其重要。
只有设计出更加合理的给排水系统，才能为剧院建筑各种功能的发挥提供必要的基础，同时，完善的给排水设计可以为剧院运营节约较多的成本。
文章结合实践经验，阐述剧院建筑的给排水设计。
1剧院建筑给排水系统的特点分析剧院类建筑与普通建筑相比，不但在建筑形式上有所区别，在给排水方面也有着很大的不同。
结合设计施工经验，总结出剧院建筑给排水协调的几大特殊之处：①在剧院大型演出开始前和结束后，往往会由于观众的入场离场而出现一个明显的用水高峰。
这就要求给排水系统必须能够满足供水的瞬时峰值，以符合剧院用水闲忙不均的特点。
比如演出结束后，往往会出现许多观众集中使用剧院厕所的现象。
只有在给排水设计中考虑到这个因素，才能避免出现排水管堵死等现象。
合理的设计有助于避免在这种情况下由于水压过大而导致巨大的浪费；②剧院容纳大量的卫生器具，且由于观众人数较多，拥有大面积的卫生间。
但剧院的建筑主体功能也决定了这些卫生间往往不止一个种类，位置较为复杂。
卫生间内的布置也彼此不同，因此设计排水管道时具有一定的复杂性；③现代风格的剧院屋面排水量很大，因为在设计中为了外形的特色，通常选取的是大屋面结构。
某影剧院工程给排水施工方案(32页)
目录一、工程概况................................. 错误！未指定书签。
二、编制依据................................. 错误！未指定书签。
三、设计概况：............................... 错误！未指定书签。
1、生活给水系统：........................... 错误！未指定书签。
2、室内生活污、废水排水系统：............... 错误！未指定书签。
3、雨水系统：............................... 错误！未指定书签。
4、室内消火栓系统：......................... 错误！未指定书签。
5、室外消火栓系统：......................... 错误！未指定书签。
6、自动喷水灭火系统：....................... 错误！未指定书签。
7、防护冷却水幕系统: ........................ 错误！未指定书签。
8、自动消防水炮灭火系统：................... 错误！未指定书签。
四、施工部署................................. 错误！未指定书签。
五、施工准备................................. 错误！未指定书签。
六、预留预埋................................. 错误！未指定书签。
七、给排水管道及其附件安装................... 错误！未指定书签。
八、卫生洁具安装............................. 错误！未指定书签。
1、材料检测 ................................ 错误！未指定书签。
2、工艺流程 ................................ 错误！未指定书签。
某地区商业综合楼电影院给排水施工图
公共建筑室内给水排水设计说明
公共建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积： m2，其中地上 m2，地下 m24、建筑体积：m3（多层公共建筑）5、建筑层数：地上层，地下层6、建筑总高度： m7、其它指标：旅馆的床位数剧院、体育馆等的座位数医院的门诊人或病房的床位数8、高层建筑防火分类：一类9、建筑耐火等级：一级10、抗震设防烈度：七度。
11、人防设施：人防设施位于地下层12、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003(2009年版)《办公建筑设计规范》JGJ67-2006《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版) 《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《固定消防炮灭火系统设计规范》GB500338-2003《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《虹吸式屋面雨水排水系统技术规程》CECS183:2005《管道直饮水系统技术规程》CJJ110-20064、业主提供的市政给排水管网资料；（1）路敷设有DN 供水干管，可以提供一个DN 接管，最不利供水压力为 MPa。
（2）市政排水为雨、污分流制；路敷设有DN 污水干管，编号的可供接口的污水检查井标高为 m，接管管径为DN ；路敷设有DN 雨水干管，编号的可供接口的雨水检查井标高为 m，接管管径为DN 。
5、暖通专业提供的设计资料：（1）制冷机组类型、台数、单台机组制冷量或冷却水量（2）制冷机组水头损失为0.1MPa；（3）冷凝器进水温度为32℃、出水温度为37℃；（4）当地的室外气象参数：空气干球温度35.2℃、空气湿球温度28.2℃、大气压力1001.4kPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章给排水设计
一、工程概况
本工程为新建奉城影剧院，本专业主要负责该工程的室内外给排水及消防设计。
二、设计依据
1. 《建筑设计防火规范》 GB50016-2006
2. 《建筑灭火器配置设计规范》 GB50140-2005
3. 《建筑给水排水设计规范》 GB50015-2003
4. 《室外给水设计规范》 GB50013-2006
5. 《室外排水设计规范》 GB50014-2006
6. 《民用建筑水灭火系统设计规程》 DGJ08-94-2001
7. 《电影院建筑设计规范》 JGJ58-2008
三、给水系统设计
1．水源
本工程水源引自自来水管网，由现有给水管引入,市政供水最小压力0.20Mpa，水质符合《生活饮用水卫生规范》的要求。
2. 用水量估算
最高日生活用水定额取5L
使用时数3h
小时变化系数Kh=1.5
人数：观众450人，工作人员10人
每日场数2场
最高日用水量：Q=450x5x2+60x10=5100L=5.1m3
3．给水设计
该影剧院生活用水利用市政管网压力，直接供水，市政供水最小压力0.20Mpa。
四、排水系统设计
1．排水系统
排水采用雨污分流制。
雨水、污水分别接入室外雨、污水管道。
选用农村生活污水处理工程中设计的（10m3复合生活滤池），滤池设备面积4m2
湿地面积45 m2、滤池能力每天14 m3。
满足污水纳管之前奉城影剧院使用。
2．污水排水量
每日最高污水量按用水量的90%计算，5.1x0.9=4.59m3
3．雨水排放量
雨水量计算采用上海市暴雨强度公式
q=(17.812+14.668lgT
E
)/(t+10.472)0.796
Q=Ψ.q.F
式中设计重现期T
E
=3年
平均径流系数Ψ=0.65
F：汇水面积
五、消防系统设计
1．该影剧院为座位数n<500,故不设室内消火栓系统。
该影剧院室外消防用水量为20升／秒。
2．室外消防：
界区内引入一根DN150给水管, 在基地埋地敷设DN150管网，并与市政自来水管共同构成环管。
在室外沿道路设置SS100/65型地上式消火栓2个，沿消防车道均匀布置，以保证建筑物需要的室外消防用水量。
3．灭火器配置
按《建筑灭火器配置设计规范》(GB50140-2005)要求，各单体配置手提式磷酸铵盐干粉灭火器，每具灭火器充装量为3kg。
六、管材选用
室内生活给水采用PP-R给水管，热熔连接；室外生活给水管采用埋地塑料给水管，热熔连接。
室外埋地低压消防管采用内搪水泥砂浆的给水铸铁管，承插连接。
室内排水管采用硬聚氯乙烯排水管，粘结连接，室外排水管≤DN400采用硬聚氯乙烯加筋管，T型橡胶圈连接，>DN400聚乙烯双壁波纹管，热熔连接。
第七章消防设计
一、设计依据
《建筑设计防火规范》 GB50016-2006
《建筑内部装修设计防火规范》 GB50222-95
《建筑灭火器配置设计规范》 GB50140-2005
《自动喷水灭火系统设计规范》 GB50084-2001 （2005版）
《建筑防排烟技术规程》 DGJ08-88-2006
《民用建筑水灭火系统设计规程》 DGJ08-94-2001
二、建筑专业消防设计
三、给排水专业消防系统设计
1．该影剧院为座位数n<500,故不设室内消火栓系统。
该影剧院室外消防用水量为20升／秒。
2．室外消防：
界区内引入一根DN150给水管, 在基地埋地敷设DN150管网，并与市政自来水管共同构成环管。
在室外沿道路设置SS100/65型地上式消火栓2个，沿消防车道均匀布置，以保证建筑物需要的室外消防用水量。
3．灭火器配置
按《建筑灭火器配置设计规范》(GB50140-2005)要求，各单体配置手提式磷酸铵盐干粉灭火器，每具灭火器充装量为3kg。
第八章环境保护设计
一、给排水专业环保设计
室内污废水合流，室外雨污水分流。
最终分别排入市政雨、污水管道。
选用农村生活污水处理工程中设计的（10m3复合生活滤池），滤池设备面积4m2
湿地面积45 m2、滤池能力每天14 m3。
满足污水纳管之前奉城影剧院使用。
