第五章给水排水工程设计5.1工程概况8、1、本项目位于//////////，设计为1栋地上2层的综合楼。
项目总建筑面积1780㎡，建筑密度20.60%，容积率0.41，绿地率35%5.2设计范围给排水工程设计内容主要是小区内外给排水系统及建筑内的给排水系统。
5.3设计依据1、《建筑给水排水设计规范》（GB50015-2003 ）（2009年版）；2、《住宅建筑规范》（GB50368-2005）；3、《住宅设计规范》（GB50096-2011）；4、《室外给水设计规范》（GB50013-2006）；5、《室外排水设计规范》（GB50014-2006）（2014年版）；6、《消防给水及消火栓系统技术规范》（GB50974-2014）；7、《建筑设计防火规范》（GB50016-2014）；8、《建筑灭火器配置设计规范》（GB50140-2005）；9、《民用建筑节水设计标准》（GB50555-2010）；10、《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）；11、《生活饮用水卫生标准》（GB5749-2006）；12、《二次供水工程技术规程》（CJJ140-2010）；13、《城镇给水排水技术规范》（GB50788-2012）；14、《城市工程管线综合规划规范》（GB50289-98）；15、《全国民用建筑工程设计技术措施-给水排水》（2009年版）；16、《全国民用建筑工程设计技术措施-节能专篇》（2007年版）；17、甲方提供的设计资料、现状图等。
5.4给水工程5.4.1供水概况给水水源将///////的市政给水管，给水管径为DN150。
水压0.30Mpa，水质符合现行的国家《生活饮用水卫生标准》（GB5749-2006），可满足小区生活及消防用水需求。
室内采用上行下给枝状供水至各用水点。
5.4.2最高日用水量根据《室外给水设计规范》（GB 50013-2006）的规定，小区用水量包括公共建筑用水量、绿化用水量、道路广场用水量、管网漏失和未预见用水量等。
给排水设计方案说明模板
给排水设计方案说明模板一、项目概述本设计方案主要针对某个具体项目的给排水设计进行说明，包括设计目标、项目背景、设计要求等内容。
二、设计目标1. 实现项目区域内所有建筑物的正常给水和排水需求。
2. 保障给排水系统的稳定性和可靠性，提高系统运行效率。
3. 采用合理的设计方案，保障系统的安全性和环境友好性。
4. 考虑项目投资和运维成本，在满足设计要求的前提下，尽量节约资源和降低成本。
三、项目背景项目位于某城市的某区域，是一个综合性建筑群，包括住宅楼、商业楼、办公楼等不同类型建筑，总建筑面积约为XXX平方米。
由于区域发展迅速，居民和商业活动频繁，对给排水系统提出了较高的要求。
四、设计要求1. 给水系统要求：a. 确保每个建筑单位都能够得到稳定的供水；b. 采用合理的管网布局，减少管线损失和压力波动；c. 使用优质的给水设备，提高供水质量；d. 考虑用水需求峰值，合理设计水箱容量；e. 保障消防用水需求。
2. 排水系统要求：a. 确保每个建筑单位排水畅通；b. 采用合理的管网布局，确保排水坡度；c. 使用高效的排水设备，提高排水效率；d. 考虑雨水排放和污水处理的问题；e. 保障排水系统的安全性和环境友好性。
3. 其他要求：a. 必须遵循相关法律法规和工程标准；b. 设计方案要符合项目投资和运维成本的要求；c. 需要提供详细的报告和图纸，以便后续施工和验收。
五、设计方案设计方案需要全面考虑项目的实际需求和限制条件，采用合理可行的技术手段实现给排水系统的设计要求。
具体方案包括但不限于以下几个方面：1. 给水系统设计方案：a. 确定主要供水源及供水管道；b. 设计管网布局和管径；c. 确定水箱容量和选用水泵设备；d. 考虑消防用水系统。
2. 排水系统设计方案：a. 确定主要排水出口和排水管道；b. 设计管网布局和排水坡度；c. 选用合适的排水设备；d. 考虑雨水排放和污水处理措施。
3. 其他设计方案：a. 考虑给排水系统的安全性和环保性；b. 采用智能化控制系统，提高系统的运行效率；c. 考虑施工和维护便捷性，降低运维成本。

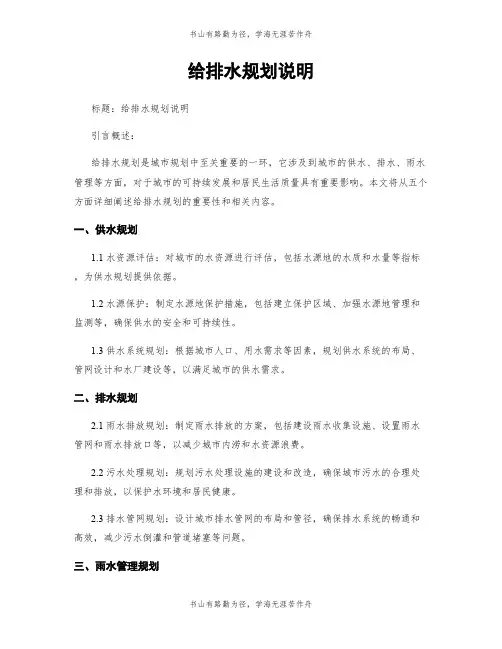

给排水规划说明
给排水规划说明标题：给排水规划说明引言概述：给排水规划是城市规划中至关重要的一环，它涉及到城市的供水、排水、雨水管理等方面，对于城市的可持续发展和居民生活质量具有重要影响。
本文将从五个方面详细阐述给排水规划的重要性和相关内容。
一、供水规划1.1 水资源评估：对城市的水资源进行评估，包括水源地的水质和水量等指标，为供水规划提供依据。
1.2 水源保护：制定水源地保护措施，包括建立保护区域、加强水源地管理和监测等，确保供水的安全和可持续性。
1.3 供水系统规划：根据城市人口、用水需求等因素，规划供水系统的布局、管网设计和水厂建设等，以满足城市的供水需求。
二、排水规划2.1 雨水排放规划：制定雨水排放的方案，包括建设雨水收集设施、设置雨水管网和雨水排放口等，以减少城市内涝和水资源浪费。
2.2 污水处理规划：规划污水处理设施的建设和改造，确保城市污水的合理处理和排放，以保护水环境和居民健康。
2.3 排水管网规划：设计城市排水管网的布局和管径，确保排水系统的畅通和高效，减少污水倒灌和管道堵塞等问题。
三、雨水管理规划3.1 雨水收集利用：规划雨水收集系统，将雨水用于灌溉、景观水体补充等，减少城市对地下水的依赖，实现水资源的可持续利用。
3.2 雨水渗透措施：制定雨水渗透措施，包括建设雨水花园、绿地和雨水渗透井等，减少城市的地表径流，改善城市的水文循环。
3.3 雨水调蓄设施规划：规划雨水调蓄设施的建设，包括雨水花园、雨水池塘和地下蓄水池等，用于调节城市雨水径流，减轻洪涝灾害的风险。
四、水环境保护规划4.1 水质监测与评估：建立水质监测体系，对城市水环境进行监测和评估，及时发现和解决水污染问题，保护水资源。
4.2 水生态恢复规划：制定水生态恢复方案，包括湿地保护和修复、水体生态修复和鱼类保护等，保护和改善水生态环境。
4.3 水资源管理与调度：制定水资源管理和调度方案，包括水资源的分配和利用、水量调度和水权交易等，实现水资源的合理利用和保护。

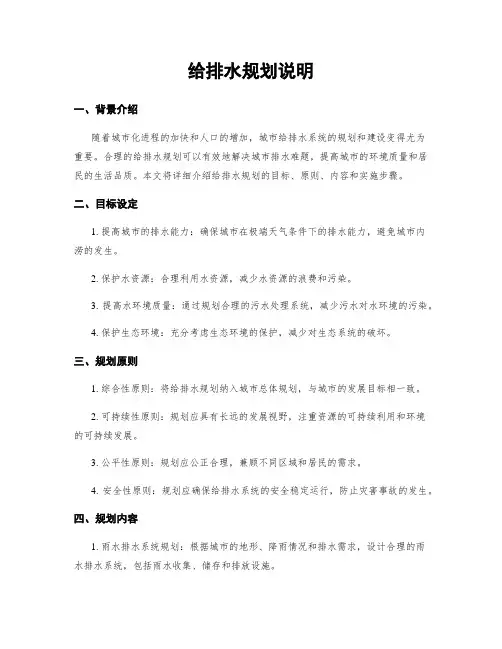

给排水规划说明
给排水规划说明一、背景介绍随着城市化进程的加快和人口的增加，城市给排水系统的规划和建设变得尤为重要。
合理的给排水规划可以有效地解决城市排水难题，提高城市的环境质量和居民的生活品质。
本文将详细介绍给排水规划的目标、原则、内容和实施步骤。
二、目标设定1. 提高城市的排水能力：确保城市在极端天气条件下的排水能力，避免城市内涝的发生。
2. 保护水资源：合理利用水资源，减少水资源的浪费和污染。
3. 提高水环境质量：通过规划合理的污水处理系统，减少污水对水环境的污染。
4. 保护生态环境：充分考虑生态环境的保护，减少对生态系统的破坏。
三、规划原则1. 综合性原则：将给排水规划纳入城市总体规划，与城市的发展目标相一致。
2. 可持续性原则：规划应具有长远的发展视野，注重资源的可持续利用和环境的可持续发展。
3. 公平性原则：规划应公正合理，兼顾不同区域和居民的需求。
4. 安全性原则：规划应确保给排水系统的安全稳定运行，防止灾害事故的发生。
四、规划内容1. 雨水排水系统规划：根据城市的地形、降雨情况和排水需求，设计合理的雨水排水系统，包括雨水收集、储存和排放设施。
2. 污水处理系统规划：根据城市的人口密度和污水产生量，设计合理的污水处理系统，包括污水收集、处理和排放设施。
3. 给水系统规划：根据城市的人口需求和用水量，设计合理的给水系统，保证居民的正常用水需求。
4. 水资源保护规划：制定相应的水资源保护措施，减少水资源的浪费和污染。
五、实施步骤1. 数据收集和分析：收集城市的地理、气象、人口等相关数据，进行详细的分析和评估。
2. 制定规划方案：根据数据分析的结果，制定相应的给排水规划方案，包括雨水排水、污水处理、给水和水资源保护等方面。
3. 技术设计和评估：进行规划方案的技术设计和评估，确保方案的可行性和合理性。
4. 社会参与和沟通：与相关部门和居民进行沟通和协商，充分考虑各方的意见和需求。
5. 实施和监测：按照规划方案进行实施，同时建立监测系统，对给排水系统的运行情况进行监测和评估。
给排水工程设计方案
给排水工程设计方案一、工程概况本项目为某城市综合体项目，包括一栋主楼、两栋副楼和地下室。
主楼地上高度为100米，副楼地上高度分别为50米和60米，地下室深度为15米。
项目位于城市中心区域，占地面积约为20000平方米，总建筑面积约为60000平方米。
给排水工程主要包括建筑内部给水系统、建筑内部排水系统、雨水排水系统、热水供应系统和消火栓给水系统。
二、给水系统设计1. 给水来源：本项目给水水源来自城市自来水管网，位于项目用地边界。
2. 给水压力：根据自来水管网的压力，本项目给水系统设计压力为0.6MPa。
3. 给水分区：根据建筑高度和用途，本项目给水系统分为高低两个区。
低区（地下室至三层）由自来水管网直接供水，高区（四层以上）由地下室水泵房内的无负压稳压变频供水设备供水。
4. 给水管道：给水管道采用PP-R管材，低区管道直径为DN200，高区管道直径为DN150。
三、排水系统设计1. 排水体制：本项目建筑内部排水采用污废合流，雨污分流体制。
2. 排水管道：排水管道采用UPVC管材，低区管道直径为DN110，高区管道直径为DN80。
3. 化粪池：建筑内部排水经化粪池处理后，排入城市排水管网。
化粪池采用地下室式化粪池，容量为10立方米。
四、雨水排水系统设计1. 雨水收集：本项目设置雨水收集池，收集屋顶和场地的雨水。
2. 雨水排水管道：采用UPVC管材，直径为DN160。
3. 雨水排放：雨水经处理后，通过排水管道排入城市排水管网。
五、热水供应系统设计1. 热水来源：本项目热水由电热水器供应，设置在地下室。
2. 热水管道：采用热水专用PP-R管材，直径为DN20。
3. 热水供应点：本项目在每层设置热水供应点，包括卫生间和厨房。
六、消火栓给水系统设计1. 消火栓水源：本项目消火栓水源来自给水系统。
2. 消火栓管道：采用镀锌钢管，直径为DN100。
3. 消火栓设置：本项目在每层设置消火栓，间距不大于30米。
综上所述，本项目给排水工程设计方案充分考虑了建筑特点和用途，采用了合理的给水排水体制和管道材料，确保了工程的安全、经济和实用性。
给排水设计施工说明
给排水设计施工说明一、引言给排水系统是建筑物中至关重要的组成部分，其设计和施工质量直接影响着建筑物的使用性能和安全性。
本文档将介绍给排水系统的设计和施工要点，旨在提供给工程师和施工人员参考，以确保系统的高质量及正常运行。
二、设计要点1. 系统规划：在进行给排水系统设计前，要充分了解建筑物的功能和使用要求，并结合相关法规和标准，合理规划系统的布局和容量。
同时，还需考虑建筑物的地理位置、管道材料的选择等因素。
2. 管线布置：在进行给排水管线布置时，应遵循短、直、平的原则，尽量减少管道的弯曲和斜坡，以保证流体的顺畅流动。
同时，还需考虑管道的维修和检测便利性，合理安排检修口和排气阀等设施。
3. 排水设备选择：在选择排水设备时，要根据建筑物的使用要求和预计负载量，选择适当的排水设备。
同时，还需考虑设备的可靠性、维护保养便利性和能源消耗等因素。
4. 防止污染措施：在给排水系统设计中，要合理设置截污、防污设施，以防止污水反流和污染地下水。
如合理设置回流防止装置、油水分离器等设备。
三、施工要点1. 施工筹备：在进行给排水系统施工前，要根据设计要求和图纸，准备好施工所需的材料和设备，并尽可能提前与相关部门和业主沟通，确保施工的顺利进行。
2. 材料选择：在进行给排水系统施工时，要选择符合相关标准和规范的材料，并严格按照设备和材料的标识要求进行安装和连接。
对于已损坏或老化的材料，应及时更换或修复。
3. 施工工艺：在进行给排水系统施工时，要严格按照设计要求和施工方案进行施工，确保管道的质量和安全性。
特别注意施工中的焊接、连接和固定等关键环节，确保施工质量。
4. 检测验收：在给排水系统施工完成后，要进行系统的检测验收工作。
包括进行系统的压力测试、漏水检测、设备运行试验等，确保系统的正常运行和质量。
四、安全注意事项1. 施工期间，注意遵守相关安全规范和操作规程，佩戴好安全帽、安全鞋等个人防护装备，确保施工人员的安全。
2. 在进行高空作业时，要使用合适的安全防护措施，如安全带、安全网等，确保施工人员的安全。
给排水设计方案说明(模板)
给排水设计方案说明(模板).pdf 模板一：给排水设计方案说明一、设计背景与目的1.1 设计背景设计背景的描述部份。
1.2 设计目的设计目的的描述部份。
二、设计范围2.1 设计范围说明设计范围的详细说明部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
2. 法律名词二：相关解释说明。
模板二：给排水系统设计方案说明一、设计背景与目的1.1 设计背景设计背景的详细描述部份。
1.2 设计目的设计目的的详细说明部份。
二、设计范围2.1 设计范围说明设计范围的详细描述部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
给排水设计说明(最全)
给排水设计说明1.设计依据（1）《建筑给水排水设计标准》GB50015－2019；（2）《建筑设计防火规范》GB50016-2014（2018版）；（3）《消防给水及消火栓系统技术规范》GB50974-2014；（4）《建筑灭火器配置设计规范》GB50140-2005；（5）《室外给水设计标准》GB50013-2018；（6）《室外排水设计标准》GB50014-2021；（7）《民用建筑节水设计标准》GB50555-2010；（8）《建筑中水设计规范》GB50336-2018；（9）《云南省民用建筑节能设计标准》DBJ53/T-39-2011；（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2016；（11）《城镇给水排水技术规范》GB50788-2012；（12）《建筑与小区雨水控制及利用工程技术规范》GB50400-2016；（13）《自动喷水灭火系统设计规范》GB50084-2017；（14）《汽车库、修车库、停车场设计防火规范》GB50067-2014；（15）《气体灭火系统设计规范》GB50370-2005；（16）《消防设施通用规范》GB55036-2022；（17）《建筑给水排水与节水通用规范》GB55020-2021；（18）《建筑节能与可再生能源利用通用规范》GB55015-2021；（19）建筑专业提供的各种条件图；2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。
3.工程概况3.1工程名称：建设项目总承包项目；3.2建设地点：开发区；3.3设计内容：新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计，道路广场室外给排水管线和相应配套等设施的初步设计。
3.4总建筑面积：510844.88平方米；地上建筑面积：510844.88平方米；占地面积：54983.10平方米；3.5建筑设计使用年限类别：2类50年。
3.6屋面防水等级：综合楼、水泵房防水等级均为Ⅰ级；3.7抗震设防烈度:7度0.10g；3.8建筑物主要特征见下表：建筑物一览表建筑名称层数（层）建筑功能建筑基底面积(㎡）建筑面积(㎡）结构形式建筑定性建筑高度(m）耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路，由市政道路引出两路DN100给水管在场地内形成环状管网，水压为0.30MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水设计方案说明
一、设计依据
1、《建筑设计防火规范》GB50016-2014；
2、《自动喷水灭火系统设计规范》GB50084-2001（2005年版）；
3、《消防给水及消火栓系统技术规范》GB50974-2014
4、《建筑灭火器配置设计规范》GB50140-2005；
5、《气体灭火系统设计规范》GB370-2005；
6、《汽车库、修车库、停车场设计防火规范》GB50067-97；
7、《建筑给排水设计规范》 GB50015-2003（2009年版）；
8、《室外给水设计规范》 GB50013-2006；
9、《室外排水设计规范》GB50014-2006，2011版；
10、《民用建筑节水设计标准》(GB50555-2010);
11、建设单位提供的有关设计资料；
12、其它相关专业提供本工程设计图纸及资料。
二、设计范围
室外给排水系统、室内给排水系统、消火栓系统、自动喷淋系统、气体自动灭火系统。
三、室外给水设计
1、水源
以市政给水管为水源，从周边的市政给水管网上引入一根DN150的给水管，引到地下室泵房和一层给水点，以满足本建筑物的生活消防用水要求。
2、用水量
根据国家给水工程规范标准与当地具体情况确定本建筑物的用水量标准。
生活用水量标准：
办公 50L/人.d
绿化灌溉 2L/m2.d
车库冲洗 2L/m2.次
四、室外排水
1、污水
按环保要求，生活污水排出室外后，经化粪池处理后的生活污水排入市政污水管网。
2、雨水
设计重现期取2年，降雨历时10分钟。
道路雨水由雨水篦子收集后排入市政雨水管道。
地下车库出入口处由雨水沟截流雨水，排入室外雨水管道。
五．室内生活给水系统
市政水压供水范围内楼层由市政给水管网直接供给。
超出市政供水范围的楼层采用变频加压机组供水。
地下室设生活水箱，变频加压机组。
水压超过0.35MPa的楼层设置支管减压阀。
六．室内排水系统
1、污水
室内污水直接排入室外化粪池，经化粪池处理后排入市政污水管网。
地下室污水由潜污泵提升排出。
含油废水经室外隔油池处理后方可排入室外污水管。
2、雨水
屋面雨水经雨水斗收集后，排入室外雨水检查井，屋面雨水排水采用重力雨水斗。
屋面雨水设计重现期为50年，降雨历时10分钟。
七．消防系统
1、设计范围
本建筑用地红线范围内室内外消防系统。
2、消防用水量
a、室外消防用水量：
Q=25L/s×3.6×2(h)=180m3，火灾延续时间按2h计。
b、室内消防用水量：
Q=15L/s×3.6×2(h)=108m3，火灾延续时间按2h计。
c、喷淋用水量
Q=35L/s×3.6×1(h)=126m3，火灾延续时间按1h计。
d、消防储水量：
地下室消防水池储存室内消防用水量414m3，屋顶设一座18m3高位消防水箱。
3、室外消防系统：
采用临高压给水系统，消防给水管道由地下室消防泵供给，在建筑物周边成环状布置，室外消火栓设在环管上。
环网上设置阀门井若干，将管网分成若干独立段，以保证管线检修时确保消防与生活用水的安全性和可靠性。
室外消火栓按保护半径150米，间距不超过120米布置。
4、室内消火栓系统：
地下消防水池储存室内消防用水量414m3，消防泵房设置消火栓泵两台（一用一备），水泵结合器直接接入消火栓管网。
各层均按规范设有室内消火栓，消火栓栓口动压力大于0.5MPa时，采用减压稳压消火栓，室内消火栓系统初期消防水量和压力均由屋顶高位水箱保证。
5、自动喷洒系统
本建筑物地下车库设自动喷水头保护。
地下消防水池储存室内消防用水量414m3，水泵结合器直接接入报警阀前管道。
初期消防水量和压力由屋顶18m3高位水箱与增压稳压设备保证。
6、气体消防
发电机房、变配电房及储油间设置七氟丙烷气体灭火系统，系统有自动控制、手动控制、应急操作三种控制系统。
各层均按灭火器设置规范设置磷酸铵盐干粉灭火系统。
八．主要设备管材
室外生活给水管采用HDPE复合管，室外排水管采用UPVC双壁波纹管。
室内生活给水管采用薄壁不锈钢管。
室内外消火栓管采用无缝钢管，喷淋管采用热浸镀锌钢管或是无缝钢管。
室内污废水排水管采用柔性接口铸铁排水管；雨水排水管采用无缝钢管。
九．给排水环保设计
1、设计内容
a、各种水泵采用低噪声设备，水泵与管道连接采用软接头，管道安装采用
柔性吊架，柔性托架。
b、防止水锤采用多功能水泵控制阀门。
c、生活污水经化粪池处理后排入市政污水管道。
d、营业性厨房等餐饮含油废水需经隔油池处理后排入室外污水管网。
2、泵和其它震动源都经隔振处理，噪声经消声处理，以减少对环境的影响。
十．节能、节水措施
1、充分利用市政给水管网压力。
2、本项目设置雨水回收及利用系统，供车库冲洗、景观及浇灌等用水。
3、所有洁具采用节水型。
卫生器具配件与水池（箱）液位控制阀采用质优、可靠性强的产品。
坐便器采用6升冲洗水箱。
4、公共场所洗手盆采用充气式感应龙头。
5、小便器采用感应式冲洗阀。
6、加强物业管理措施，对重要设备进行监控。
