教学单位机电工程系存档编号机械设计课程设计说明书题目带传动+双级圆柱齿轮减速器学生姓名胡金洲学生学号513300614207专业名称机械设计制造及其自动化指导教师伍妮妮2015年12 月31 日目录1. 设计目的 (3)2. 设计方案 (3)3. 电机选择 (5)4. 装置运动动力参数计算 (7)5.带传动设计 (9)6.齿轮设计 (18)7.轴类零件设计 (28)8.轴承的寿命计算 (31)9.键连接的校核 (32)10.润滑及密封类型选择 (33)11.减速器附件设计 (33)12.设计总结 (36)参考文献 (37)1. 设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。
2. 设计方案及要求据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：技术与条件说明：1）传动装置的使用寿命预定为 10年每年按350天计算， 每天16小时计算； 2）工作情况：单向运输，少振，室内工作，多尘， 3）电动机的电源为三相交流电，电压为380/220伏， 设计要求1）减速器装配图1张；2）零件图2张（齿轮，低速级轴）；3）设计计算说明书一份，按指导老师的要求书写 4）相关参数：F=5.8KN ，V=0.65s m /，D=260mm3. 电机选择3.1 电动机类型的选择按工作要求和工作条件选用Y 系列鼠笼三相异步电动机。
两级直齿圆柱齿轮减速器课程设计

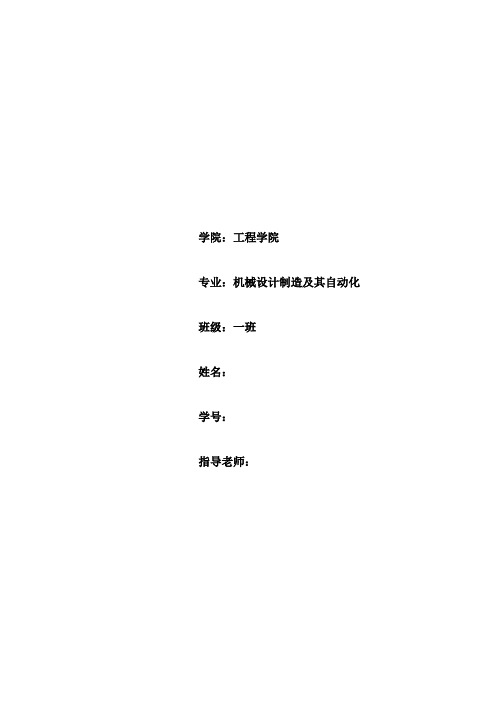

学院：工程学院专业：机械设计制造及其自动化班级：一班姓名：学号：指导老师：目录第一章设计任务书 (1)§1-1设计任务第二章传动系统方案的总体设计 (1)§2-1传动方案的概述§2-2电动机的选择§2-3传动比的分配第三章高速级齿轮设计 (4)§3-1按齿面强度设计§3-2 按齿根弯曲强度设计第四章低速级齿轮传动设计 (12)§4-1按齿面强度设计§4-2 按齿根弯曲强度设计第五章各轴设计方案 (17)§5-1高速轴的的结构设计§5-2中间轴的结构设计§5-3低速轴的结构设计第六章轴的强度校核 (22)§6-1高速轴的校核§6-2中间轴的校核§6-3低速轴的校核第七章滚动轴承选择和寿命计算 (26)第八章键连接选择和校核 (28)§8-1轴1上键的选择和校核§8-2轴2上键的选择和校核§8-3 低速轴上键的选择和校核第九章联轴器的选择和计算 (28)第十章润滑和密封形式的选择 (29)§10-1传动零件的润滑第十一章箱体及附件的结构设计和选择 (31)总结 (32)参考文献 (32)第一章设计任务书§1-1设计任务1、设计带式输送机的传动系统，采用两级直齿圆柱齿轮减速器的齿轮传动。
2、工作条件：二班制，连续单向运转。
载荷平稳，室内工作，清洁。
3、使用期限：八年。
4、生产批量：小批量。
5、生产条件：中等规模机械厂，可加工7-8级精度齿轮及涡轮。
6、动力来源：电力，三相交流（220/380V）。
7、运输带速度允许误差：土4%8、原始数据：输送带的工作拉力 F1460N输送带的工作速度 v=1.9m/s输送带的卷筒直径 d=300mm第二章传动系统方案的总体设计§2-1传动方案的概述带式输送机传动系统方案如下图2.1所示图2.10—电动机；1—高速级； 2—中速级； 3—低速级； 4—联轴器；带式输送机由电动机驱动。
课程设计 二级直齿圆柱齿轮减速器设计

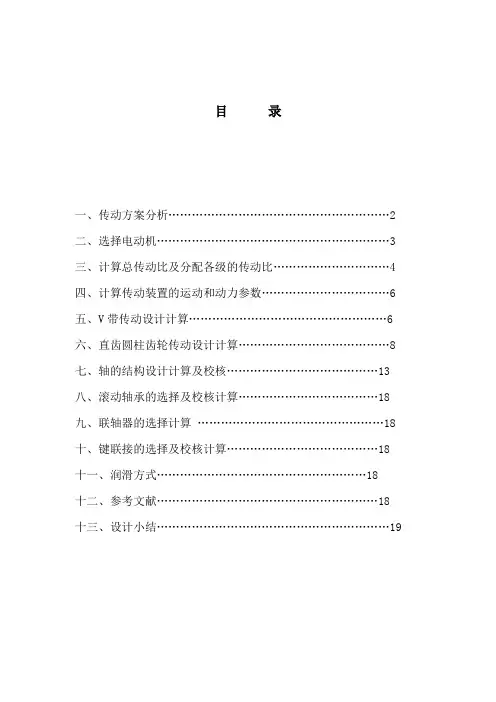

目录一、传动方案分析 (2)二、选择电动机 (3)三、计算总传动比及分配各级的传动比 (4)四、计算传动装置的运动和动力参数 (6)五、V带传动设计计算 (6)六、直齿圆柱齿轮传动设计计算 (8)七、轴的结构设计计算及校核 (13)八、滚动轴承的选择及校核计算 (18)九、联轴器的选择计算 (18)十、键联接的选择及校核计算 (18)十一、润滑方式 (18)十二、参考文献 (18)十三、设计小结 (19)一、 传动方案分析机械设计课程设计题目：设计两级圆柱齿轮减速器减速器工作条件：此减速器用于热处理车间两件清洗传送带的减速，此设备两班制工作，工作期限十年，户内使用。
传送方案如下图所示：已知工作条件：鼓轮直径 ： 370mm ，传送带运行速度 ： 1.25m/s ，传送带从动轴所需扭矩 ： 850N ·m为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算鼓轮的转速，即：m i n/6537025.1100060100060r Dvn w ≈⨯⨯⨯=⨯=ππ二、 选择电动机1、电动机类型选择根据电源及工作机工作条件，选用卧式封闭型Y （IP44）系列三相交流异步电动机。
2、电动机功率的选择 1）、工作机所需功率kw Tn p w w 8.59550658509550≈⨯==2）、电动机输出功率为dpwdp P η=传动装置的总效率5453221ηηηηηη=式中54321\\\\ηηηηη为从动机至工作机之间的个传动机构和轴承的效率。
查《机械设计课程设计》表2-4得：V 带传动效率1η=0.96，圆柱齿轮传动效率为2η=0.97，滚动轴承效率3η=0.99，弹性联轴器传动效率4η=0.99, 平带传动效率96.05=η。
则：82.096.099.099.097.096.0525453221≈⨯⨯⨯⨯==ηηηηηη故 kw p p wd 07.782.08.5≈==η根据电动机输出功率kw p d 07.7=，查表选择电动机的额定功率kw p ed 5.7=3）、电动机转速的选择为了便于选择电动机转速，先推算电动机转速的可选范围。
两级圆柱齿轮减速器设计 机械课程设计说明书
目录设计任务书 (2)第一部分传动装置总体设计 (2)第二部分V带设计 (6)第三部分各齿轮的设计计算 (11)第四部分轴的设计 (17)第五部分校核 (19)第六部分主要尺寸及数据 (21)设计任务书一、设计任务：工作有轻震，经常满载。
空载启动，两班制工作。
使用期限为10年，减速机小批量生产，输送带速度允许误差为%±。
传动方案示意图如下图1所示：5电动机→V带传动→两级圆柱齿轮减速器（展开式）→联轴器→运输机1.传动方案的选定与分析2.选择电动机3．设计计算皮带传动4.选用联轴器并验算5.设计两级圆柱齿轮减速器1）圆柱齿轮的设计2）轴的设计3）选用轴承并验算4）选用键并验算5）绘制减速器装配图一张（A0或A1）6）绘制零件工作图2~3张（包括轴、齿轮）】三、编写设计计算说明书第一部分传动装置总体设计一、传动方案（已给定）1）外传动为V带传动。
2）减速器为两级展开式圆柱齿轮减速器。
3）方案简图上面图1所示：二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。
齿轮相对于轴承不对称，要求轴具有较大的刚度。
高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。
原动机部分为Y系列三相交流异步电动机。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还为min 5678~56849.35)160~16(''rn i n d =⨯=∙=ω符合这一范围的同步转速有750、1000、1500、3000 minr 。
如果没有特殊要求一般不选用750、1000minr 这两种转速的电动机，现以同步转速1000、1500minr两种方案进行比较，由表16-1（见课设）查得的电动机数据及计算出的总传动比列于表1.方案1电动机重量轻，价格便宜，但是缺点是总传动比大，传动装置外廓尺寸大，制造成本高，结构不紧凑，故相比之下方案2比较可行，即选定电动机型号为Y160M-6。
双级圆柱齿轮减速器课程设计说明书
课程设计说明书设计题目双级圆柱齿轮减速器机械系机制专业班学生姓名完成日期2011年7月指导老师（签字）目录一、设计任务书 (1)二、传动方案的分析与拟定 (2)三、电动机的选择计算 (3)四、传动装置的运动及动力参数的选择与计算 (4)五、传动零件的设计计算 (6)六、轴的设计计算 (14)七、键连接的选择及计算 (20)八、滚动轴承的选择及计算 (21)九、联轴器的选择 (23)十、润滑和密封 (24)十一、箱体和附件 (24)十二、设计小结 (26)十三、参考文献 (27)一、设计任务书设计题目：设计带式运输机传动装置中的双级圆柱齿轮减速器（外传动为开式齿轮传动）设计数据及工作条件：F=11500牛、V=0.53米/秒、D=500毫米；生产规模：小批量；传动比误差：△i≤2％~4％工作环境：有灰尘；载荷特性：有冲击；工作年限：5年，2班制二、传动方案的分析与拟定1、按题目要求设计带式运输机传动装置图1 带式运输机传动装置简图2、组成电机、双级圆柱齿轮减速器、开式齿轮传动、带式运输工作机、联轴器3、特点齿轮传动具有承载能力大、效率高、允许速度高、尺寸紧凑、寿命长等特点，而斜齿圆柱齿轮传动的承载能力和平稳性比直齿圆柱齿轮传动好，故更适合应用于高速级或要求传动平稳的场合。
开式齿轮传动由于润滑条件较差和工作环境恶劣，磨损快，寿命短，故放置在低速级。
三、电动机的选择计算 1、电动机类型的选择工业上一般采用三相交流电动机。
Y 系列三相交流异步电动机由于具有机构简单、价格低廉、维修方便等优点。
此传动的转动惯量和启动力矩较小，可选用Y 系列三相交流异步电动机。
2、电动机功率的选择工作机所需的有效功率为kW kW Fv P W 095.6)1000/53.011500(1000/=⨯==为计算电动机所需功率d P ，先要确定从电动机到工作机之间的总效率η。
设1η、2η、3η、4η、5η分别为弹性联轴器、闭式齿轮传动（设齿轮精度为8级）、滚动轴承、开式齿轮传动、滚筒的效率，由参考资料【1】p6表2-2查得1η=0.99，2η=0.97，3η=0.98，4η=0.95，5η=0.96，则传动装置的总效率为7602.096.095.098.097.099.052254532221=⨯⨯⨯⨯==ηηηηηη电机所需功率为kW kW P P w d 0176.8)7602.0/095.6(/===η由参考资料【1】第十六章表16-1选取电动机的额定功率为11kW 。
两级圆锥圆柱齿轮减速器课程设计

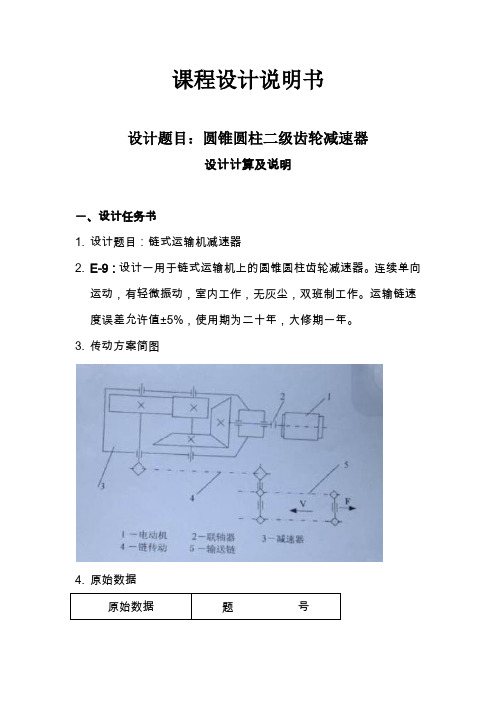

课程设计说明书设计题目：圆锥圆柱二级齿轮减速器设计计算及说明一、设计任务书1.设计题目：链式运输机减速器2.E-9：设计一用于链式运输机上的圆锥圆柱齿轮减速器。
连续单向运动，有轻微振动，室内工作，无灰尘，双班制工作。
运输链速度误差允许值±5%，使用期为二十年，大修期一年。
3.传动方案简图4.原始数据原始数据题号链条总拉力拉力F （N ） 400 链条速度v （m/s ） 0.75 链轮齿数Z 14 链条节距P （mm ） 80二、选择电动机1）电动机类型和结构型式按工作要求和工作条件，选用一般用途的Y 系列三相异步电动机。
它为卧式封闭结构。
2）电动机容量(1)链式运输机的输出功率PKWFvP 2100075.040001000=⨯==(2)电动机输出功率PrηP=r P传动装置的总效率26352423221∧∧∧∧∧=ηηηηηηη式中1η、2η…为从电动机至运输链轮的各传动机构和轴承的效率。
由《机械设计课程设计指导书》查得：弹性柱销联轴器1η=0.99；8级精度一般圆锥齿轮传动（油润滑）2η=0.97；8级精度一般圆柱齿轮传动（油润滑）3η=0.97；两个球轴承（一对，油润滑）4η=0.99；两个滚子轴承（一对，油润滑）5η=0.98；滚子链6η=0.96则768.096.098.099.097.097.099.023222=⨯⨯⨯⨯⨯=η故 6.2768.02===ηP P r (3)电动机额定功率ed P由《机械设计课程设计指导书》表11-1选取电动机额定功率KW P ed 1.1=。
3）电动机的转速 计算链轮输出转速m in /82.880172.0100060100060r p z v n w =⨯⨯⨯=⨯⨯=推算电动机转速可选范围，由《机械设计课程设计指导书》查得圆锥齿轮传动比范围3~2'1=i ，单级圆柱齿轮传动比范围6~3'2=i ，链轮传动常用传动比范围5~2'3=i 。
机械课程设计两级(分流式)圆柱齿轮减速器详解
机械设计课程设计计算说明题目两级（分流式）圆柱齿轮减速器院（系）：汽车与交通学院专业班级：车辆工程***班学号：设计人：指导老师：韦丹柯完成时间：2013年1月19日目录一．设计任务书………………………………二、传动方案拟定…………….……………………………….三、电动机的选择……………………………………….…….四、计算总传动比及分配各级的传动比………………………五、运动参数及动力参数计算…………………………………六、传动零件的设计计算………………………………………七、轴的设计计算………………………………………………八、滚动轴承的选择及校核计算………………………………九、键联接的选择及计算………………………………………十、联轴器的选择………………………………………………..十一、润滑与密封…………………………………………………..十二、参考文献…………………………………………………十三、附录（零件及装配图）………………………………一. 设计任务书（一）设计题目：设计带式运输机的两级（分流式）圆柱齿轮减速器（如下图），用于装配车间，双班制工作，工作比较平稳，使用寿命为8年（轴承寿命为3年以上）。
其原始数据如下：参数题号滚筒直径D（mm）输送带速度v（m/s）输送带从动轴所需扭矩T（N·m）6 370 0.8 500（二）设计内容（1）确定传动装置的类型，画出机械系统传动方案简图；（2）选择电动机，进行传动装置的运动和动力参数计算；（3）传动系统中的传动零件设计计算；（4）手绘减速器装配图1张（A1或以上，比例1：1）；'hL=12000hF=5500NV=1.2m/sD=400mm分流式二级圆柱齿轮减速器ⅣT =9550ⅣP /Ⅳn ==9550×2.43/41.32=561.63 N·m 各轴运动与动力参数 项目 高速轴Ⅰ中间轴Ⅱ低速轴Ⅲ 滚筒轴Ⅳ 转速r/min 473.33 133.33 41.32 41.32 功率kW 2.85 2.63 2.50 2.43 转矩N m ⋅ 57.50188.38577.81561.63五、传动零件设计计算（一）.设计Ｖ带和带轮1、确定计算功率由课本156P 表8-7查得工作情况系数：2.1=A K 1.234.4k w c a A P k P =⨯=⨯= ,式中为工作情况系数， p 为传递的额定功率,既电机的额定功率. 2 选择V 带的带型根据4.4k w c a P =,n=1420r/min 由图8-10选用带型为A 型带． 3、确定带轮的基准直径并验算带速v1）初选小带轮基准直径1d d 。
双级圆柱齿轮减速器设计
目录封面 (01)目录 (02)一设计任务书 (03)1．设计任务书 (03)（1）设计任务 (03)（2）原始数据 (03)（3）工作条件 (03)二传动系统总体设计 (03)1．传动系统方案的拟定 (03)2．电动机的选择 (04)3．传动比的分配 (05)4．传动系统的运动和动力参数计算 (05)三传动系统的总体设计 (07)1．V带传动设计计算 (07)2．高速级斜齿轮传动的设计计算 (08)3．低速级直齿圆柱齿轮传动的设计计算............................................................ . (13)四减速器轴和轴承装置设计 (19)1．轴的设计 (19)（1）绘制轴的布局图和初定跨距 (19)（2）高速轴（1轴）的设计 (19)（3）中间轴（III轴）的设计 (22)（4）低速轴（IV轴）的设计 (25)2．滚动轴承的选择 (28)3．键连接和联轴器的选择 (30)五减速器润滑方式，润滑剂及密封方式的选择 (32)1．齿轮的润滑方式及润滑剂的选择 (32)（1）齿轮润滑方式的选择 (32)（2）齿轮润滑剂的选择 (32)2．滚动轴承的润滑方式和润滑剂的选择 (32)（1）滚动轴承润滑方式的选择 (32)（2）滚动轴承润滑剂的选择 (32)3．密封方式的选择 (33)（1）滚动轴承密封选择 (33)（2）箱体密封选择 (33)六课程体会与小结 (33)七参考文献 (33)一. 设计任务书1．设计任务书（1）设计任务铸工车间一造型用砂型运输带，系由电动机驱动传动装置带动，该减速器传动装置由一个双级齿轮减速器和其他传动件组成，运输带每日两班制工作，工作7年。
设计此传动装置。
（2）原始数据（题号3）运输带主动鼓轮轴输入端转矩Tw＝800N/m主动鼓轮直径 D ＝300mm运输带速度v w ＝0.55m/s减速器设计寿命7年（3）工作条件两班制工作,空载启动，轻微载荷，常温下连续(单向)运转，工作环境多尘；三相交流电源，电压为380/220V二. 传动系统总体设计1．传动系统方案的拟定。
