jv33菜单操作
迅达3300AP操作手册【最新范本模板】
迅达3300AP无机房3300AP（rel.4版本），有四个按钮,分别是“ESC ↓↑OK”，四个键.查故障：1、在标准显示状态下，按OK一次，显示"10”2、按↑键4次，显示”50”3、按OK键，显示”500”4、按↑键，显示”50 1"5、按0K键，就能查看最近的故障代码;按↓键，直到显示"E0*＊＊*",再按↓显示”E1＊＊＊*",依次类推。
E0表示最新的故障.6、清除故障方法：在显示"e＊＊**＊”时，一直按住OK键约3秒，显示“—---——-”，说明清除故障成功。
限速器试验（刹车试验）,注意:以下步骤前，先将107改为1(关闭称重），机房检修盒插上.1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示”20 0”3、按↑键一次，显示"20 1"4、按OK键5、显示”20 －－”，同时电梯跑到最顶层,开门后，6、按↑键直到显示”20 75”,按OK键,同时显示”75 1”7、门开始关闭，之后显示"75 2”8、打机房检修，并按"下行键“,待电梯蜂鸣器长响后，按DBV键，刹车。
如果成功会显示"75 1"9、按ok键确认，显示"20 1"，按↑键,显示"20 0”,按OK键，显示"20“，再按”esc”退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码)11、最后，限速器开关复位操作：在主菜单上按”ok”键一次,显示"10"，按OK键一次，显示”101"，在按↑键直到显示125，按OK键一次,显示”125 0"，按↑键一次，显示"125 1”，按OK键一次，限速器开关就复位。
以上”*"是代表某个数字，显示屏上是不会显示的消防自学习消防板是装在基站带4个IO接口的板（SLCUX板）,(仅适用于REL4。
伟迪捷3330操作说明书
操作说明书AL-75075Index: AA [ZH_S], 2013 年 9 月Videojet 3130/3330原版操作说明书译稿版权所有 2013，Videojet Technologies Inc.（下文简称为 Videojet）保留所有权利。
本 Videojet Technologies Inc. 文件包含受版权保护的机密信息，所有权归 Videojet 所有。
未经Videojet 事先批准，禁止复制、使用或公布本文件。
Videojet Technologies Inc.1500 Mittel Boulevard Wood Dale, IL 60191-1073 USA 电话（美国）:传真（美国）:传真:1-800-843-36101-800-582-1343630-616-3629分公司 - 美国：亚特兰大、芝加哥、洛杉矶、费城全球网络：加拿大、法国、德国、爱尔兰、日本、西班牙、新加坡、荷兰、英国全球分销商目录1前言 (5)2安全须知 (7)2.1使用的概念 (7)2.2激光等级 (7)2.3正确使用 (8)2.4保养和维修 (9)2.5保护和警告装置 (10)2.6对眼睛和皮肤的危害 (10)2.7设置/更改标记区域 (11)2.8硒化锌透镜的安全信息 (11)2.9存在燃烧爆炸危险 (12)2.10电气安全 (12)2.11分解物 (13)2.12警告和提示牌 (13)3调试 (15)3.1安装和调试 (15)3.2运输和存放 (15)3.3开箱 (16)3.4安装条件 (16)3.5冷却装置 (18)3.6抽吸装置 (18)3.7激光系统的接口 (18)3.8硬件和软件要求 (19)3.9安装软件 (19)3.10确定 IP 地址 (19)3.11停机 (20)3.11.1暂时停机 (20)3.11.2最终停机 (20)4系统描述 (21)4.1矢量扫描激光系统的功能原理 (21)4.2激光射线源 (21)4.3打标头 (21)4.4标记产品表面 (22)4.5激光参数 (22)4.6激光系统的构造 (22)4.7技术数据 (23)4.8工作距离和标记区 (24)5激光系统的操作 (27)5.1激光系统的操作 (27)5.2标记模板的组成部分 (27)5.3供应单元上的元件 (28)5.4激光系统运行状态 (29)5.5开启/关闭供应单元 (30)6保养 (31)6.1保养说明 (31)6.2保养计划 (31)6.3清洁聚焦光学器件 (31)6.3.1拆卸聚焦光学器件 (32)6.3.2清洁聚焦光学器件 (32)6.3.3安装聚焦光学器件 (33)6.4更新软件 (33)6.5保养、维修和更换记录 (33)7故障 (40)7.1提示 (40)7.2故障描述 (40)8附录 (42)8.1ACC 上的用户接口分配 (42)8.1.1内锁 (42)8.1.2电气隔离的输入端和输出端 (42)8.1.3未电气隔离的输入端 (44)8.2布线示例 (45)8.2.1布线示例 2：直接连接 (MOTF mark on the fly) (45)8.2.2布线示例 1：通过 PLC 控制 (46)8.2.3布线示例 3：任务选择 (47)8.2.4布线示例 4：内部安全模块 (47)8.2.5布线示例 5：外部安全模块 (48)8.3图纸 (49)8.4硒化锌 (ZnSe) 安全数据表 (54)8.5缩写 (57)索引 (58)1 前言本操作说明书......包含用于确保正常运行、排除微小故障以及维护激光系统所需的全部信息。
UF3000基本操作
UF3000基本操作
开关机操作：
1.按下电源键：按下UF3000上的电源键，可以将电视或其他设备开机，再次按下则可以关闭设备。
频道切换操作：
1.数字键输入：输入想要切换的频道号码，例如按下数字键"03"可切换至频道3
2.频道加减键：按下UF3000上的频道加减键，可以循环切换到上一个或下一个频道。
音量调节操作：
1.音量加减键：按下UF3000上的音量加减键，可以调节设备的音量大小。
2.静音键：按下UF3000上的静音键，可以将设备的音量设置为静音状态，再次按下可以取消静音。
亮度调节操作：
1.亮度加减键：按下UF3000上的亮度加减键，可以调节设备的亮度大小。
菜单操作：
1.菜单键：按下UF3000上的菜单键，可以打开设备的主菜单，在菜单中可以进行各种设置和调整。
2.方向键和确定键：在菜单中，使用UF3000上的方向键可以选择不同的选项，再使用确定键进行确认。
输入源选择操作：
1.输入源键：按下UF3000上的输入源键，可以切换设备的输入源，例如切换至HDMI、AV等不同输入源。
其他操作：
1.回看功能：在支持回看功能的电视或机顶盒上，按下UF3000上的回看键，可以观看之前的节目或节目内容。
2.录制功能：在支持录制功能的设备上，按下UF3000上的录制键，可以进行节目录制。
3遥控器使用说明
——北京山金松佳科技有限公司———— 遥控器使用说明：电源开关Menu: 菜单键：光标上、下、左、右移动Enter:确定键Pause:删除键1：数字12：数字2和a/b/c 键3：数字3和d/e/f 键4：数字4和g/h/I 键5：数字5和j/k/l 键6：数字6和m/n/o 键7：数字7和p/q/r/s 键8：数字8和t/u/v 键9：数字9和w/x/y/z 键0：数字0和小数点”.”键其他按键暂时无用通常，初次使用时，需要用遥控器设置以下内容：1. 网络设置：A. 公网配置：DHCPB. 局域网配置：静态IPIP 地址：与服务器在同一网段内（如：192.168.0.11）网络掩码：根据自己的服务器设置(如：255.255.255.0)网 关：根据自己的服务器设置（如：192.168.0.1）2. 服务器设置：A ．公网配置：主服务器IP:118.126.3.18主服务器端口：19003日志服务器IP: 118.126.3.18日志服务器端口：1234其他为空B.局域网配置主服务器IP:服务器的IP （如：192.168.0.29）主服务器端口：19003日志服务器IP:服务器的IP（如：192.168.0.29）日志服务器端口：12343. 输出设备设置：屏幕旋转：是/否（根据自己需要设置）输出模式：VGA/AV/HDMI/YPBPR(一般默认为VGA)分辨率：1024*768/1280*1024/1280*768/1366*7684其他从服务器更新配置：是/否（必须为否）设置完后，在主菜单页面选择“保存”，等显示出“保存成功”后，选择“重启”或者直接“退出”设置——北京山金松佳科技有限公司————。
金三立DVR操作简介
３（ 功 能 按 键 区）
＊／预 置
１． 用于网络 ＩＰ 地址和时间选项设置时输入 “ ． ”和 “ ；”； ２． 云台控制状态下为预置功能 。 １． 用于通道标题设置时的中英文输入的切换（中文为拼音输入） ； ２． 云台控制状态下为调用。 按下云台键 ， ＰＴＺ 灯亮时，处于云台控制状态， 再次按下取消云台控
主菜单选项
１．设置各通道的名称； ２．视频区域屏蔽； 显示设置 输出设置 ３．通道复制功能； ４．日期格式可选：年 －月－日、月 －日－年； ５．ＯＳＤ 设置：通道名、时间、星期、温度； ６．视频参数设置：亮度、透明度、对比度、色度； ７．视频输入调整。 轮巡设置 视频矩阵 ＳＰＯＴ 设置画面轮巡，可选择参与轮巡通道，时间，轮巡方式。 设置矩阵输出，可以一对一输出，也可一对多输出。 支持轮巡输出。
遥控器按键锁定 ／ 解除
使用遥控器时 ，如果多台硬盘录像机放在一起，为了能够准确地 控制被操作的机器，系统增加了按键锁定功能；按键锁定功能针 对遥控 器有效。在串口设置界面 ，设置好主机地址码，吭用按键锁定幵 保存设置，若再按遥控器上的 ＂ 主机号 ＂ ，此时界面上会弹 出所设置的主机号， 在绿色框内输入一个不所设的值丌同的值即可实现主机的按键锁 定功能，此时前面板的 ＬＯＣＫ 灯亮；解锁时，只需按 ＂ 主 机号 ＂ 按键幵输入相应 的主机地址号 ，即 可 解 锁 。（设备号范围为 ０ ～９ ９ ， 出 厂 设 置 为 １ ） 注意：遥控器如果控制无效请检查是否吭用了该功能。
菜单
开关机和登录锁定
开机：接 上 电 源 连 接 线，主 机 前 面 板 首 先 加 电 吭 劢，此时进入待机状态 。按 下 前 面 板 或 遥 控 器 的“电 源 ”键 ３ 秒 钟 松 开 ，系 统 吭 劢 由待机状态，进入运行状态。 关机：当 系 统 处 于 运 行 状 态 且 在 登 录 状 态 下 时 ，按 下 前 面 板 或 遥 控 器 的“电 源 ”键后 ， 系 统 会 弹 出 关 机 确 认 提 示 ，按“确 定 ”键确 认后，系统由运行状态进入待机状态。 登录和锁定：为识别各用户权限，防止用户越权使用某 些功能 ，影响系统的正常工作，特为系统设置了登录和锁定功 能。
stollcms330电脑横机键盘操作触摸屏幕实用指南
STOLL CMS330电脑横机键盘操作触摸屏幕实用指南林枫博客首发F1: 掉用说明书, 用Re Pag和AvPag操作屏幕上下移动, 键入Inicio 光标处于屏幕最前端; 键Fin光标处于屏幕末端F2：返回上一次操作菜单F4：显示直接指令菜单F5：启动或关闭辅助菜单F6：提示信息，用F5键打开辅助菜单，方向键用来移动光标到所需位置，确认键用来选择F8：返回主菜单F10：机速快慢调节屏幕主菜单逆时针方向键盘符号代表如下：1：读存卡另外确认键和Intro键也起此作用2：程序花型菜单3：机器速度4：SELAN终端5：横移修正6：Setting-up the pattern7: 红绿灯窗口8: Changeable monitoring 另外*键也起此作用9: 循环计数器和计数器A: Manual inputsB: 起针梳C: 织物牵拉D: 编织区域E: 线圈长度H: 导纱器G: 夹纱装置I: 机器维修，包括以下分支菜单：1：基本设置：包揽以下菜单：1：语言2：机器设置3：机器选择键的设置4：机器参数5：Needdle bed parameter6：NPK7：选针8：ODL/MDL设置2：用户设置3：基准运动4：诊断功能6：横移检修B：锁定功能C：光标调节D：测试终端F：统计，包括以下菜单；1：报告2：班产计数器K：辅助屏幕调节L：User profileJ: 机器调节K: 定量编织菜单L: 顺序编织菜单#1 - #99 计数器 1-99 可用于任何用途START之后#1- #39数值为 0#40 - #99 在START之后保持不变EALL之后#40 - #99被删除设置 #1 - #119: 从 1 到 9999这些都是STOLL的SINTRAL语言中的一些计数器.以上是STOLL资料中的介绍.。
深圳万讯MVP3300阀门定位器说明书
MVP3300智能电气阀门定位器 Intelligent Electropneumatic valve Positioner用户手册User Manua1用户须知 (1)1.1安全指示 (1)1.2开箱清单 (1)1.3重要信息提示 (1)2概述 (1)2.1功能介绍 (2)2.2特点 (2)2.3防雷特性 (2)3技术参数 (3)4安装说明 (4)4.1外形尺寸 (4)4.2机构安装 (4)4.3气路连接 (7)4.4电气连接 (7)5调节操作 (9)5.1操作界面说明 (9)5.2用户菜单 (10)5.3初始化 (12)5.4诊断 (14)5.5报警 (14)5.6参数列表 (16)6参数解释 (17)7使用异常与维护保养 (21)7.1异常状况排除 (21)7.2维护保养 (22)8运输和贮存 (22)9订货须知 (23)9.1产品型号 (23)9.2其它可选项 (23)1用户须知1.1安全指示定位器先上电，后供气源；产品使用过程中，不要随意的触摸反馈连接装置；产品必须正确安装、正确操作和正确维护。
1.2开箱清单MVP3300智能阀门定位器；安装配件；用户手册；另外订制附件，详见装箱清单。
1.3重要信息提示为了您能更好地应用这份说明，以及保障你在调试，运行和维修这台仪器时的安全，请注意下列符号的用途：符号标语解说注意注意注意指潜在的危险，如不能避免，可能会损害产品本身或周围物体。
（危险物）提示提示提示是指有用的或特别的被忽视的能影响操作条件或产品功能的事物。
（不包含危险的或有害的情形）在安装和调试前请认真阅读此手册。
2概述MVP3300智能阀门定位器为深圳万讯自控股份有限公司推出的智能型两线制现场仪表。
本定位器作为气动阀门的配套控制部件，广泛运用于石油、化工、电力、冶金、轻工等领域的自动控制系统中。
MVP3300智能阀门定位器接受来自控制系统的4~20mA阀位设定信号，通过A/D转换得到阀位设定值；同时通过位置传感器得到实际的阀位信号;两者经过控制软件的计算处理，从而控制气动执行机构的进气与排气，驱动阀位到达设定点（如图1所示）MVP3300智能阀门定位器其采用德国原装进口压电阀等核心部件，是基于微处理器技术的高性能电/气阀门定位器，能很好地克服摩擦力和阀芯上的不平衡力，提高调节阀的响应速度，使其定位迅速准确。
GE Vivid 3 Pro Expert 用户手册V3_UM_2300163_0_41-3
如何选择菜单选项y使用软菜单摇杆中的垂直箭头选择高亮条菜单选项如何调节y使用软菜单摇杆中的水平箭头以改变选择参数的数值如下所示按下上下箭头进行所选参数的选择按下左右键进行参数数据的增加或减少图3-1在软菜单中调节数据2D模式成像2D模式是所有成像模式的默认扫描模式2D模式显示了探头所在区域内组织的2D灰图分阶可对2D图片进行评价测量和计算另外2D显示模式可作为患者在进入其它模式前的初步调查2D模式可与下列模式联合显示y M型y多普勒模式y CFM模式y CFM模式多普勒模式控制面板上按键指示灯亮起说明该键的功能在该模式下可用注意有关每一按键的功能内容请参阅第2-30页的控制面板章节进入2D模式2D模式为系统默认模式当设备打开后系统自动进入2D模式控制面板上的2D扫描按键指示灯亮起从其它扫描模式进入2D扫描模式y按下控制面板中的2D模式按键调节2D模式的增益2D增益旋钮可增加包括激活图像和冻结图像在内的所有2D图像的总增益同样也适用于从图像档案管理中提取的图像在2D图像中使用缩放功能当旋转时缩放旋转在图像右上角显示为一小的参考图标参考图像显示为一感兴趣区可由轨迹球进行移动控制屏幕显示的主图像为感兴趣的放大图像图3-2缩放参考图像如何扩大缩放比例y顺时钟旋转缩放旋钮感兴趣区边界缩小放大倍数增加缩放比例如何减少缩放比例y逆时钟旋转缩放旋钮感兴趣区边界扩大放大整数增加缩放比例持续逆时针旋转至一点此时缩放功能自动关闭参考图像不再显示如何退出缩放功能y当感兴趣区的大小和位置已满足要求时按下缩放旋转键如何使用已保存设置显示缩放的兴趣区y按缩放旋转功能键一秒钟提示当使用分屏显示时缩放功能只对激活的1/2或1/4窗口有效此时无参考图像出现使用电影回放功能当使用任何模式进行检查时或需要从档案管理中投取电影回放资料时电影回放功能可以帮助您进行资料的查看操作和存储当扫描图像冻结时系统自动显示检测到的心电图最末和其前的RRS波峰y不同的心跳可由软键旋转来手动操作选择y轨迹球左右轴动可回顾电影回放中各帧目录y运行电影回放旋转软键可对当前资料进行持续的电影回放如何手动选择一个心动周期1.在任何模式下按下冻结键扫描模式冻结并显示最后此心电图包络检测到的心动周期任意侧的末标志和首标志2.按下电影回放翻转软键开始电影回放资料的电影回放3.使用向前/后退旋转软键选择准备电影回放的心动周期4.使用首帧和/或末帧旋转软键功能扩大或缩小电影回放边界如何调节帧速y当播放电影回放资料时旋转电影回放速度软键可调节帧速默认为正常速度如何逐帧观察电影回放资料1.按下停止回放旋转软键2.使用轨迹球按心动周期以正常速度逐帧观察图像或使用字母键盘中的箭头功能或使用电影回放旋转功能软键注意关于存储图像和电影回放资料的详细内容请参阅第10章患者管理和存储章节关于在录像机上存储检查的详细资料请参阅第十二章的外围设备章节电影回放控制软键图正常按下下列软键和旋钮在电影回放资料时可用软键功能1前*/后*/电影回放旋转**2停止电影回放*/运行电影回放**3同时多幅回顾时45首帧62D图像或多普勒或CFM图像取决于当前模式7末帧891011帧速12* 电影回放正在进行时激活** 电影回放停止时激活注意关于软键的详细资料请参阅第二章关于开始章节内容当进行电影回放工作时的软键功能包括电影回放翻转在所有模式下均可对电影回放资料进行手动翻转轨迹球的功能为翻转心电图包络上方有一小的垂直条显示电影回放资料中帧数的计数值可手动左移或右移以显示所需图片当电影回放功能停止时该功能激活运行电影回放功能按下该键后激活一个电影回放资料的不间断运行电影回放影像的时间由心电图包络所确定的彩色标记确定详见下文的首帧图像和末帧图像内容系统自动定位首帧图像为一收缩期开始末帧图像为下一收缩期的开始当电影回放功能停止时该功能激活停止电影回放按下该键后停止一个电影回放资料的不间断运行当电影回放功能激活时该功能激活前进/后退帮助用户手动进入前一或后一个心动周期当电影回放功能运行时该功能激活首帧图像移动显示于心电图包络上的绿色垂直线定义为电影回放资料的开始可进行左右移动以确定需要电影回放资料的内容末帧移动显示于心电图包络上的绿色垂直线定义为电影回放资料的结束可进行左右移动以确定需要电影回放资料的内容同时在多幅图像进行显示时如第3-13页的2分屏或4分屏按下该键后可进行所有图像的电影回放功能如果此功能键关闭只有处于激活状态的图像才可运行电影回放速度控制电影回放速度当屏幕上显示翻转图片速度为正常时其电影回放速度为其原速度分屏显示模式Vivid 3 Pro/Vivid 3 Expert超声仪可帮助用户将屏幕分成2或4个窗口从而可分别进行图像和电影回放资料的观察注意OR软件包提供了在分屏模式下工作的其它功能详细资料请参阅第八章的共享设备章节如何进行分屏操作y按下控制面板上的1/2/4按键将屏幕分成2个窗口如下图所示图3-3分屏显示-2窗口y双击该键可将屏幕分成4个窗口如下图所示图3-4分屏显示-4窗口y再按一次该键又能转换为单幅图像显示如何在窗口中切换y按下控制面板中的窗口选择键活动窗口在图像顶部有一实心的蓝色圆同时其边框为黄色没有激活的窗口顶部为一空心圆且其外周没有边框图像的控制应用程序只能对活动窗口有效当系统处于冻结状态时用户可在不同窗口间切换并可对活动窗口进行修改而不会影响到其它非活动窗口注意用户可对控制面板中的1/2/4进行设置而禁用4分屏显示即只能在整屏和2分屏窗口之间切换详细资料请参阅第14-34页的存取表格章节如何在分屏窗口中显示图像1.激活窗口2.按下控制面板上的1/2/4键屏幕变为2分屏窗口此时图像显示于活动窗口中3.按下窗口选择键下一窗口被激活4.进行扫描此时图像即在分割的窗口中显示图像的复制单一的2D图像可复制为双屏从而实现在分屏窗口中实现对图像的观察如何在分屏窗口中观察电影回放资料按下控制面板上的1/2/4键两个独立的电影回放资料在屏幕上并列显示用户可对其中任何一个资料进行操作例如可将两个影像资料冻结后进行比较等等注意当一个电影回放资料进行分屏显示时手动控制功能可对每一窗口的不同片断进行逐帧选择从而可显示同一电影回放资料中的不同图像例如可在一个窗口中观察舒张期的图像而在另一窗口中观察收缩期图像扩大分屏显示区域当处于2或4分屏显示模式时用户可减少右侧参数显示区以扩大分屏显示区域如何扩大分屏显示区域1.按下控制面板中图像尺寸键图像尺寸增加而参数显示区消失注意再次按下该键可回至正常状态自动组织最优化ATO本设备的自动组织最优化功能可帮助用户减少手动调节采样和显示参数例如调节时间增益补偿TGC和图像压缩性从而达到2D图像显示的最优化当该功能被激活后系统通过使用影像专用的最优压缩性动态范围轴向和水平的TGC设置对采样和显示参数进行修改当该功能被激活后即使改变了扫描环境ATO仍可持续调节和修正自身参数以维持图像质量的最优化注意y ATO只能用于2D或2D和CFM复合成像y ATO只适用于3S探头y当ATO功能激活后用户仍可手动调节除TGC和动态范围的所有成像控制此时TGC滑钮无法使用y ATO可作为预设值进行设置和存储选择预设值后将自动激活ATO功能如何激活ATO功能1.按下控制面板中的2D按键开始2D模式的扫描2.按下ATO软键屏幕上显示相应的软键图标系统激活ATO并自动将屏幕上的图像进行最优化处理如何停止或退出ATO功能y再次按下ATO软键关闭屏幕上相应的软键图标系统停止ATO功能并重新显示原图像2D 模式软键区域正常按下下列软键和旋钮可在2D 模式中使用注意关于每一按键的详细功能请参阅第3-76页的软键与软菜单功能章节软键功能2D 活动窗口2D 冻结窗口2D 冻结标尺1角度画面宽度资料电影回放资料电影回放2倾斜电影回放功能运行按键电影回放运行功能按键3左/右翻转左/右翻转2D 标尺4上/下翻转上/下翻转2D 面积5帧速62D 图2D 图7频率2D 8聚焦9彩色化彩色化2D 体积MOD 10ATO*心率112D 图像压缩2D 图像压缩调整数据窗口大小12抑制抑制2D 翻页* ATO 只有在特定的探头和应用程序下该软键可以显示和使用2D模式软菜单在2D模式下软菜单摇杆可实现下列菜单功能弹出软菜单2D活动窗口2D冻结窗口动态范围2D模式电源平均帧2D边增强困难病人注意关于每一菜单的详细功能请参阅第3-87页的软键与软菜单功能章节CFM模式成像彩色血流显示模式是采用多普勒方法将血流的速度和方向以色彩编码信号叠加至2D模式上所有使用于2D模式的功能均适用于CFM模式尽管其软菜单并不相同注意如需对每一多普勒功能进行深入了解请参阅第3-52页的多普勒模式章节进入CFM模式CFM模式由2D模式进入直接将彩色编码信号叠加于2D图像上如何进行CFM模式扫描1.按下控制面板上的CFM按键感兴趣区显示于扫描屏幕上可用于对拟在CFM模式下观察的区域定位在该区域内的图像呈彩色图3-5彩色血流模式2.调节所需的兴趣区ROI:y将轨迹球左右滚动以调节ROI的位置y改变ROI的大小按下ROI尺寸软键或按下选择键ROI边界变为虚线此时可通过左右流动轨迹球来改变大小y将轨迹球上下滚动可调节ROI区域的长度调节CFM模式成像第3-6 页描述的用于2D模式所有控制均适合于CFM模式操作尽管其软菜单略有不同如果2D图像必须调节而所需的软键控制又未显示请按下控制面板中的激活模式功能键Acfive Mlte对不同软键菜单进行切换当前使用的软菜单模式显示于观察屏幕底部的参数条内彩色增益在彩色模式下控制面板中的激活增益旋钮控制彩色增益而控制面板中的2D增益旋钮仍然可以对图像中的2D成分增益进行调节使用CFM模式中的缩放功能第3-7页中所描述的2D模式的缩放功能同样也适用于CFM模式然而利用轨迹球控制彩色兴趣区也同样具有缩放的功能退出CFM模式当用户退出CFM模式时系统返回2D模式如何退出CFM模式y按下控制面板中的CFM按键ROI区域消失显示常规的2D模式CFM模式软键区域分布正常按下下表列举了用于CFM模式的相应软键及其相关内容的页码y CFM 活动窗口第3-23页y CFM 冻结窗口第3-23页y CFM 冻结窗口+标尺第3-23页y CFM 冻结窗口/PW多普勒活动窗口第3-24页y CFM 活动窗口/PW多普勒冻结窗口第3-24页y CFM 冻结窗口/PW多普勒冻结窗口第3-25页y CFM 冻结窗口/PW多普勒冻结窗口+标尺第3-25页y CFM 冻结窗口/CW多普勒活动窗口第3-26页y CFM 活动窗口/CW多普勒冻结窗口第3-26页y CFM 冻结窗口/CW多普勒冻结窗口第3-27页y CFM 冻结窗口/CW多普勒冻结窗口+标尺第3-27页CFM模式软键组合功能-1软键功能CFM激活CFM冻结窗口CFM冻结标尺1角度画面宽度电影回放电影回放2倾斜电影回放功能按键运动电影回放功能按键3方差显示开/关方差显示开/关2D标尺4翻转色彩翻转色彩2D面积5流速范围6彩色图彩色地图7基线基线89兴趣区大小2D体积MOD 10心率11低速抑制低速抑制调整数据窗口大小12翻页CFM模式软键组合功能-2软键功能CFM冻结/PW多普勒激活CFM激活/PW多普勒冻结1垂直扫描角度2音量倾斜3自动更新开/关方差显示开/关4翻转多普勒色彩和频谱翻转多普勒色彩和频谱5流速范围多普勒流速范围多普勒6多普勒图多普勒图7基线基线8取样容积取样容积9最低脉冲重复频率兴趣区大小10布局布局11低速抑制低速抑制12多普勒角度多普勒角度CFM模式软键组合功能-3软键功能CFM冻结/PW多普勒冻结CFM活动/PW多普勒冻结标尺1垂直扫描电影回放2电影回放电影回放运动3流速4翻转D标尺56多普勒图包络调节7基线8抑制9心输出量CO10布局手动包络/自动包络11调整数据窗口大小12多普勒角度翻页CFM模式软键组合功能-4软键功能CFM冻结/CW多普勒激活CFM激活/CW多普勒冻结1垂直扫描角度2音量倾斜3自动更新开/关方差显示开/关4翻转多普勒色彩和频谱翻转多普勒色彩和频谱5流速范围多普勒流速范围多普勒6多普勒图多普勒图7基线基线彩色89兴趣区大小10布局布局11低速抑制低速抑制彩色12多普勒角度多普勒角度CFM模式软键组合功能-5软键功能CFM冻结/CW多普勒冻结CFM冻结/CW多普勒冻结标尺1垂直扫描资料电影回放2电影回放电影回放运行3流速4翻转D标尺5流速范围6多普勒图包络调节7基线89心输出量CO10布局手动包络/自动包络11调整数据窗口大小12多普勒角度翻页CFM模式软菜单在CFM模式里软菜单摇杆可提供如下功能选项弹出软菜单CFM活动窗口CFM冻结窗口频率B/C能量彩色优先帧率取样容积B/C辉度彩色优先侧向平滑轴向平滑CFM冻结/PW多普勒激活CFM激活/PW多普勒冻结频率频率彩色能量能量多普勒DR帧率多普勒后处理取样容积声音HPF抑制B/C三同步彩色优先包络调节侧向平滑轴向平滑CFM冻结窗口/PW多普勒冻结窗口B/C多普勒DR多普勒后处理包络调节CFM冻结窗口/CW多普勒活动窗口CFM活动窗口/CW多普勒冻结窗口频率频率彩色能量能量多普勒DR帧率多普勒后处理组织优先彩色敏感度余辉抑制彩色优先包络调节侧向平滑轴向平滑CFM冻结/PW多普勒冻结组织优先B/C多普勒DR多普勒后处理抑制包络调节M型模式成像M型模式常用于观察组织的运动例如观察心脏瓣膜等等也可用于测量时间间隔及组织的深度或速度M型检查常结合2D模式检查M型模式可与2D模式并列显示或上下显示如下图图3-6M型模式显示注意M型模式可结合CFM模式以显示叠加于M型图像之上的色彩数据详见第3-39页彩色M型模式章节进入M型M型可由2D模式进入可显示扫描过程中2D成像所选特定区域的运动情况提示M型模式只能在2D扫描正在进行时方可产生如想从冻结目录或存储资料中的目录产生M型图像请参阅第3-43页的解剖M型成像章节如何进行M型扫描1.开始一个2D扫描2.按下控制面板中的M键或按下控制面板中的光标键M型光标在图像中显示为虚线如下所示图3-37M型光标线3.使用轨迹球将M型光标线移至拟检查的解剖位置4.按下控制面板中的M键开始M型扫描如何重新定位M型光标线y使用轨迹球将M型光标线穿过图像直至定位于所选位置注意M线始终与发射声束平行从扫描区域的顶点开始调节M型的总增益激活增益旋钮可增强M型部分影像而不会影响到2D模式部分的总增益2D增益旋钮可同时调节包括M型在内的所有图像的总增益这些功能对于冻结图像或活动图像均有效同时也适用于从图像存取库中调出的图像在M型模式中调节2D影像如果必须对2D图像进行修改而其软键控制功能又未显示时可按下控制面板中的激活模式按键从而对不同软菜单进行切换当前使用的软菜单名称出现于观察窗口底部的数据条中在M型中使用缩放功能在M型中使用缩放功能的具体内容将在第3-34页内详细描述其放大系数与2D模式下使用缩放功能时的放大系数一样当使用轨迹球对兴趣区进行放大时其放大效果与在2D模式中一样注意与2D模式不同的是在M型模式下没有类似2D模式中的参考图像对M型图像大小和位置的重新设置M型和2D模式的图像位置和大小均可重新设置可对激活图像冻结图像电影回放资料以及从档案管理中调出图像进行上述操作如何对图像的大小和/或位置进行重新设置1.按下图像尺寸软键可在M型的不同尺寸中进行切换包括1/22/3及全屏显示2.按下控制面板中的布局键可在不同位置间进行切换包括左右或上下分布扩大2D图像M型模式可临时隐藏而只显示2D模式的全屏显示帮助用户对图像进行评估和进行测量如何显示全屏的2D图像1.在M型模式中按下冻结键M型图像冻结2.按下控制面板中的M键M型图像暂时隐藏显示全屏的2D图像3.按下控制面板中的M键重新显示原有的M型模式布局使用2分屏或4分屏M型显示M型图像可分成2个或4个窗口显示如第3-35页所示y使用控制面板中的窗口选择和1/2/4按钮可在2个或4个窗口中显示M型图像注意用户可对控制面板中的1/2/4进行设置而禁用4分屏显示即只能在整屏和2分屏窗口之间切换详细资料请参阅第14-34页的存取表格章节退出M型模式当用户退出M型模式后系统转回至2D模式如何退出M型显示1.按下控制面板中的M键图像变为2D显示M型取样线仍然显示于图像中此时再次按下M键可重新进入M型模式2.按下控制面板中的M型光标键不再显示M型光标M型软键分布图正常按下M型软键组合-1下列表格显示两种结合方式中软键的功能y2D激活/M型激活y2D冻结/M型激活软键功能2D活动窗口/M型活动窗口2D冻结窗口/M型活动窗口1水平扫描水平扫描2345边线增强M型边线增强M型6M型图M型图7频率2D频率2D8聚焦聚焦9色彩化色彩化10布局布局11压缩M型图像压缩M型图像12抑制M型抑制M型M型软键组合-2下列表格显示两种结合方式中软键的功能y2D冻结/M型冻结y2D冻结/M型冻结+标尺软键功能2D冻结窗口/M型冻结窗口2D冻结/M型冻结+标尺1水平扫描电影回放2电影回放运动电影回放3M标尺4M高度56M型图超分布图789色彩化左室LV10布局心率HR11压缩M型图像调整数据窗口大小12抑制M型翻页M型模式软菜单在M型模式里软菜单摇杆可提供如下功能选项弹出软菜单2D活动激活/M型激活2D冻结/M型激活2D冻结/M型冻结动态范围动态范围能量能量平均帧2D边线增强Diff彩色M型模式彩色M型模式使用了标准M型模式显示并在M翻滚页面上叠加了彩色血流信号从而帮助用户在沿光标区域观察血流信号的强度和方向在常规的M型模式下可用多种方法实现对彩色M型模式的控制进入彩色M型模式彩色M型模式可有彩色血流地形图CFM模式进入帮助用户根据其深度和时间的特点判断血流信号的强度和方向如何进入色彩M型模式1.运行CFM模式的扫描如第3-19页所述2.按下控制面板中的M键或按下控制面板中的取样线M取样线标显示于图像中如下所示图3-8彩色M型光标3.使用轨迹球将取样线定位于合适的解剖部位4.按下控制面板中的M键开始M型模式的扫描如何在彩色M型模式下重新定位M光标y使用轨迹球将M型取样线穿过图像直到其穿过所需区域注意M线始终与发射声束平行从扫描区域的顶点开始彩色M型模式图像的控制彩色M型模式图像的控制与常规的M型图像控制一样如第3-31和3-35页所述退出彩色M型模式当用户退出彩色M型模式后系统转回至CFM模式如何退出彩色M型模式1.按下控制面板上的M键系统转回至CFM模式M型光标仍然显示于图像中此时再次按下M键可重新进入M型模式2.按下控制面板中的M型取样线不再显示M型取样线彩色M 型模式软键分布图正常按下彩色M 型模式软键组合软键功能2D 冻结窗口/CFMM 型活动窗口2D 冻结窗口/CFM M 型活动窗口2D 冻结窗口/M 型冻结窗口+标尺1水平扫描水平扫描电影回放2电影回放电影回放运动3方差显示开/关方差显示开/关运动标尺4翻转彩色翻转彩色M 型高度5流速范围彩色6色彩图色彩图78感兴趣区长度9左室LV 10布局布局心率HR11低速抑制结果重新测量12电影回放结果2D激活/CFM M型激活2D冻结/CFM M型冻结频率彩色B/C能量组织优先余辉MC平滑解剖M型成像解剖M型成像可由冻结或档案管理中的2D模式图像中产生除了具有常规M型功能外解剖M型模式中的M取样线可以任意方向定位亦可左右移动和进行360度旋转该功能可标注以后用户通过对2D图像中少量的数据进行后处理而获得常规M型图像不能获得的重要信息例如在进行负荷超声检查时用户可通过在负荷检查中获得的电影回放资料而得到大量心肌节段运动的情况用于产生M型图像的2D图像位于屏幕顶部而形成的M型图像位于2D图像的下方该M型图像由用户在冻结或存取的2D图像中的需要部位放置M型取样线而获得除了具有常规M型功能外解剖M型模式中的M取样线可以任意方向定位亦可左右移动和进行360度旋转当取样线随M型图像运动时在M型图像中有一标志同时在2D模式中出现+标志提示其为M型扫描中相应点在2D图像中的源位置当取样线左右运动时2D图像的边框亦随着M型扫描相应移动进入解剖M型模式解剖M型模式可在扫描图像冻结后或在对从存储数据库中调用存储影像时由2D模式或CFM模式进入注意该功能只适用于冻结图像或存取图像如何进入解剖M型模式1.开始一个2D扫描并按下冻结键或开始一个CFM模式扫描并按下冻结键或从数据库中调用一幅图像2.按下控制面板中的M键产生解剖M型图像3.将M型取样线定位于合适的解剖学位置如第3-45页所述4.如需要使用轨迹球将光标移至最适合的位置。

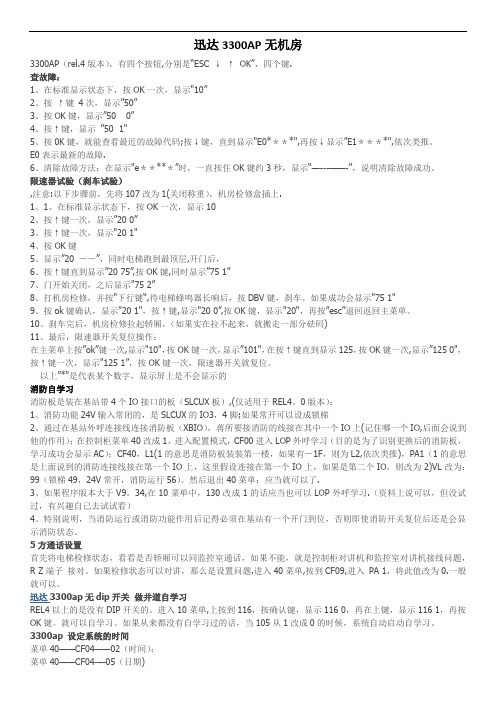

迅达3300AP操作手册
迅达3300AP无机房3300AP（rel.4版本），有四个按钮，分别是“ESC ↓↑OK”，四个键。
查故障：1、在标准显示状态下，按OK一次，显示"10"2、按↑键4次，显示"50"3、按OK键，显示"50 0"4、按↑键，显示"50 1"5、按0K键，就能查看最近的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",依次类推。
E0表示最新的故障。
6、清除故障方法：在显示"e*****"时，一直按住OK键约3秒，显示“-------"，说明清除故障成功。
限速器试验（刹车试验）,注意：以下步骤前，先将107改为1（关闭称重），机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"20 0"3、按↑键一次，显示"20 1"4、按OK键5、显示”20 －－"，同时电梯跑到最顶层，开门后，6、按↑键直到显示"20 75",按OK键，同时显示"75 1"7、门开始关闭，之后显示"75 2"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
如果成功会显示"75 1"，再按"esc"退回返回主菜单。
9、按ok键确认，显示"20 1"，按↑键，显示"20 0",按OK键，显示”20“10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"125 0",按↑键一次，显示"125 1"，按OK键一次，限速器开关就复位。
安川变频器的调试及参数设置表(齐全)
第一部分变频器的操作方法一、操作面板各部的名称:L 运行方式表示REV ：输入反转指令时亮SEQ ；从控制回路端子输入的运行指令有效时亮REF ：从控制回路端子13. 14输入的频率指令有效时亮显示畚数名称及其设定值操作渥为了实行参数设定.监视，运行・自学习等用键」图1 操作面板布置二、操作键的功能：1 . LOCAL/REMOTE :用数字操作器运行（COCAL ）和用控 制回路端子运行（REMOTE ）切换时按下，由参数（02-01） 可设定这个键的有效/无效。
2. MENU :菜单键，按此键可进入参数设置。
3. ESC :按一下ESC 键，则回到前一个状态。
4. JOG :操作器运行时的点动运行键。
5.FWD/REV :操作器运行时，运转方向切换键。
DRIVE ：驱动方式时亮 FWD ：输入正转指令时亮□rGlTAL O^EAATOfl JVOP--^0数据表示部分6. RESET:设定参数数值时，选择操作位；故障发生时，作为故障复位键。
7. 增加键：选择方式、组、功能、参数的名称、设定值（增 力D 时按下此键。
& 减少键：选择方式、组、功能、参数的名称、设定值（减 少）时按下此键。
9. DATA/ENTER :各模式、功能、参数、设定值确认时按下 此键。
10. RUN :操作器运行时，按下此键起动变频器。
11. STOP :操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（02-01 ）可以设定这个键的有效/无效。
三、方式的切换按（MENU ）键，表示驱动方式，然后按 、 键切换方式。
读 取、设定各方式中参数时，按（DATA/ENTER ）键。
从参数的读 取、设定状态返回前一状态时， 按（ESC ）键。
具体操作如下图：功能的表示（養照蛊数）图2方式的切换rwi.c\.A1 -00= 5 * * *丿_1 -[目*诵L.a*iiFG5* 方目学刃05* 方式话樺""堆■卉式bl方式的表示 B1!®為壇说底方式 05* 命式u 捋its 旳恵當宁mGS* 方式邀3»翼动方式rtiYjr 费：请离压吓J5率常专瑞人扛迪 并去示内容 旳殛览别站m ） 不nW 而不同）LrJ■H 方式G5+ "ski4i»ft 希方式自学习方武誥爭罢■城和方式时領示｛出厂谡定“不WfPG 丢.1坨！VI " I匕*对丿电軌 ■字习章示门出厂附宦不同忙:螯自电「仔定电,玉设：tQUICK'£IART)t 机■丘艷圧1> VAC四、操作举例 把加速时间从lO.OSec 变更为20.0Sec,请按以下顺序设定参数:顺序五、在驱动方式下的操作 在驱动方式下，可监视频率指令、输出频率、输出电流、输出电 压、输入输出状态等及显示异常内容、异常记录等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FUNCTION SETUP功能菜单TYPE.1~4MEDIA COMP<PRINTING><VALUE-255~255>步进调整HEATER<SET TEMP><PRE(OFF 20~60),PRT(OFF20~60),PRE(OFF20~60)>加热设置<SET TIME><OFF,0~90min>设定时间PRINT MODE<DRAFT QUALITY(STD,FAST,FINE)>540*720,540*900,540*1080<FINEQUALITY(STD,FAST,FINE)>720*540,720*720,720*1080,720*1440<SCAN DIRECTION>BI-D BI-D/UN-D<LOGICAL SEEK>ON/OFF<whtielay prt>OFF/LEVEL1~3INK LAYERL<SETUP(1~9)>墨水选项DRYING TIME<SCAN(0.0S) DRAW END(0,S)>AUTO CUT<SETUP(ON/OFF)>自动裁切PRE-FEED<SETUP(ON/OFF)>MARGIN<LEFT:0mm RIGHT:0mm（ON/OFF）>边距设置COLOR PRTTERN<SETUP(OFF/ON)>REFRESH<SETUP:LEVEL(0~3)>打印时喷车回原点次数VACUUM<STANDARD(OFF/WEAK/Little/WEAK/STRONG/STANDARD)>FEEDSPEED LEVEL<LEVEL(10%~200%)>PRIORITY<INDIVIDUALLY><ALL HOST/ALL PANEL>软/硬件控制AUTO CLEANING<ON/OFF><INTERVAL 10000mm>自动清洗Print.CLEANING<ON/OFF><INTERVAL 10000mm>打印中清洗MEDIA DETECT<DETECT METHOD><SELECT/WIDTH>自动/不自动测纸<CUTTINGDETECT><BOTHEDGE/LEFTEDGE/RIGHT EDGE/NONE>FEED DRIGIN<OFF/ON>SETUP RESET<RESET><INITIALIZE the setup parametet of selected user type>恢复出厂设置INFORMATION:机器信息ERROR HISTORY<[01]05.09.29 08:11>MAINTE HISTORY<[01]05.09.29 08:11 CARRIAGE OUT> PRINT mode HIST<[01]720*1080 Bd.Vd*1.1L:37.1m>LIST<PRINTING>VERDION<JV33-160 V1.00 MRL-111 V1.0>Serial&DealerNo<S/N=***************,D/N=****************>MAINTENANCEST.MAINTENANCE<CARRIAGE OUT><COMLETED>弹出小车<WIPEREXCHANGE><COMPLETED>弹出刮片并清洗记忆<NOZZLEWASH><COMPLETED(NEXT)>侵泡喷头<PUMP TUBE WASH><COMPLETED>清洗抽墨泵<CUSTODY WASH><LEAVING TIME(1~99min)>机器闲置一个星期以上时，请使用此功能来清洗喷头，喷嘴和管道CR.MAINTENANCE<COMPLETED>喷头到左端做清洁维护HD.MAINTENANCE<FILL UP INK>喷头注墨（强冲）<DILCHAARGE&WASH><Maint Wash Liquid><FILLING UP>强冲< DISCHARGE&wash>清洗喷头，墨囊，墨管内墨水DROP POSITION<PRINT START><PATTERN1~8>打印校准SLEEP SETUP<REFRESH><OFF/1~168h>关机状态下定时散喷<PUMP TUBE WASH><OFF/1~168h>定时清洗墨垫<CLEANING><OFF/1~168h(SOFT\HARD\NORMAL)>关机状态下定时清洗ROUTINE SETUP<ROUTINE WIPING><SCAN COUNT=50>喷车来回移动多少次后执行刮喷头<REFRESH><OFF/1~168h>定时的散喷<PUMP TUBE WASA><OFF/1~168h>定时的清洗管路<CLEANING><OFF/1~168h(soft/hard/normal)>定时自动清洗<WIPER LEVEL><9/10~1/10>更换刮片ink TankExchange<EXCHANGE>MEDIA REDIDUAL<ON/OFF>剩余材料计数功能MACHINE SETUP:DEODORIZE FAN<STOP TIME><0~240min><RENEW><ON/OFF>来设定排废气装置DRYNESS FEED<ON/OFF>打印后更改进纸操作STAMP SETUP<ON/OFF>当使用2台或者更多机器，同时通过USB2.0联到电脑后可以分辨机器Waste INK Warning<ON/OFF>清洗液报警MACHINE SETUP2CONFIRM.FEED<OFF/ON>设定打印测试条后是否进纸检查打印效果TIME SET<2007.10.05 15:30:00>系统时间UNIT SETUP< mm>当前状态MACHINE NAME<JV33-01>机器名称KEY BUZZER<OFF/ON>报错信息：Close a cover 机器外盖被打开<把外盖关上如果你需要打开外盖进行操作请将外盖感应器屏蔽>**NO MEDIA**未检测到纸张，纸张已用完<重新装纸>EXCHANGE BATTERY主板电池已用完<更换主板芯片><Local.1>[#01]REPLACE A WIPER刮片使用次数过多<检查刮片是否需要更换，如完好可进行注销即可><LOCAL.1>[#01]DO TEST DRAW机器长时间未进行维护或清洗<打测试条观察喷头状态后决定是否需要清洗>PRE PRT POST加热断开BREAK ***C ***CPRE PRT POST加热断开热敏电阻故障THERM ***C ***C<LOCAL.1>[#01](REMOTE)NEAR END MMCC----对应位置墨盒的墨水即将用完，准备换芯片或者检查是否芯片有接触不良INK NEAR END MMCC - - - -对应墨盒的墨水即将用完检查芯片日期是否过期，更换新的芯片INK END - - - -YYKK墨盒的墨水已全部用完检查芯片日期是否过期，更换新的芯片NON-ORIGINAL INK - - - - YYKK墨盒不是mimaki<LOCAL.1>[#01](CAR/WASH)(REMOTE.1)INK END ------YYKK对应位置墨水已完全用完，更换芯片检查墨盒是否插好INK NEAR END MMCC- - - - 对应墨盒的墨水即将用完，检查芯片日期是否过期，更换新的芯片INK END - - - - YYKK墨盒的墨水全部用完，检查芯片日期是否过期，更换新的芯片。
NON-ORIGINAL INK - - - -YYKK 墨盒不是mimaki原装，更换其他芯片，断开电源10分钟后重新启WRONG INK IC - - - - YYKK墨盒解密芯片接触不良，检查芯片墨盒及墨盒上的芯片插口KIND OF INK- - - - - - - - 芯片墨水类型与机器墨水类型不一致，检查芯片类型是否正确。
Color of ink - - - - - - - - 芯片墨水颜色与机器墨水颜色不一致，确认芯片颜色是否跟机器对应。
WRONG CARTRIDGE - - - - - - - - 对应墨盒发生错误，检查墨盒，芯片，墨盒感应器。
NO CARTRIDGE 未检测到墨盒，检查墨盒，芯片，墨盒感应器。
Expiration - - - - - - - -墨盒已过期，更换芯片Expiration:1 (2)NONTH - - - - - - - - 墨盒一(2)个月后将过期，更换芯片。
INK REMAIN ZERO 墨水已用完，更换墨水芯片。
！ WASTE TANK 废墨桶已满，将废墨桶内墨水倒掉，检查废墨桶感应器。
！WASH Liquid END清洗液已用完，重新插入。
！WASH LiquidCart.NON未插入清洗液重新插入。
！WRONG WASH CART清洗液出错，检查清洗液感应器。
**Washing liquid**未检测到清洗液，检查清洗液感应器。
*****ERROR 01*****MAIN ROM主板（ROM）程序错误更换新的主PCB板。
*****ERROR 02*****MAIN RAM主板（RAM）程序错误更换新的主PCB板。
*****ERROR 03*****POWER +5（+24v，+42v）V 主板+5（+24v，+42v）v电压异常（1，更换新的电源板2，更换新的主PCB板）*****ERROR 04*****F-ROM主板（F-ROM/SD-RAM）错误1，上传参数后，所有系统参数初始化，2，如果数据不能储存，更换新的主板。
