给排水、采暖、燃气工程、分册说明
安徽省安装工程定额章节说明及工程量计算规则(第十册给排水采暖燃气工程)
安徽省安装工程定额章节说明及工程量计算规则（第十册给排水采暖燃气工程）安徽省安装工程定额章节说明及工程量计算规则（第十册给排水采暖燃气工程）是安徽省为了规范给排水采暖燃气工程的施工定额，提高工程质量和效率而制定的一套规则和标准。
该定额分为多个章节，每个章节对应工程的不同部分，具体的章节说明及工程量计算规则如下：第一章：总则该章节主要对安装工程定额的适用范围、基本原则、工程量计算的单位和规则等进行了总体的说明，为后续章节的具体规定提供了基础。
第二章：给水工程该章节针对给水工程进行了详细的定额规定，包括给水工程的项目划分、计算规则、工程量计算公式以及图集等。
第三章：排水工程该章节则针对排水工程进行了具体的定额规定，包括排水工程的项目划分、计算规则、工程量计算公式以及图集等。
第四章：天然气工程该章节针对天然气工程进行了详细的定额规定，包括天然气工程的项目划分、计算规则、工程量计算公式以及图集等。
第五章：燃气工程该章节则针对燃气工程进行了具体的定额规定，包括燃气工程的项目划分、计算规则、工程量计算公式以及图集等。
第六章：采暖工程该章节针对采暖工程进行了详细的定额规定，包括采暖工程的项目划分、计算规则、工程量计算公式以及图集等。
第七章：其他工程该章节则针对其他类型的工程进行了具体的定额规定，包括其他工程的项目划分、计算规则、工程量计算公式以及图集等。
在每个章节中，都有详细的定额规定和工程量计算规则，通过这些规定和规则，可以准确的计算出给排水采暖燃气工程中所需要的材料、人工和设备等的数量和费用，便于项目的预算和施工过程的控制。
总之，安徽省安装工程定额章节说明及工程量计算规则（第十册给排水采暖燃气工程）为给排水采暖燃气工程提供了一套规范和标准，通过严格按照这些规定进行施工，可以确保工程质量和效率的提高，为安徽省的工程建设做出更好的贡献。
5、第四章 给排水、采暖、燃气工程

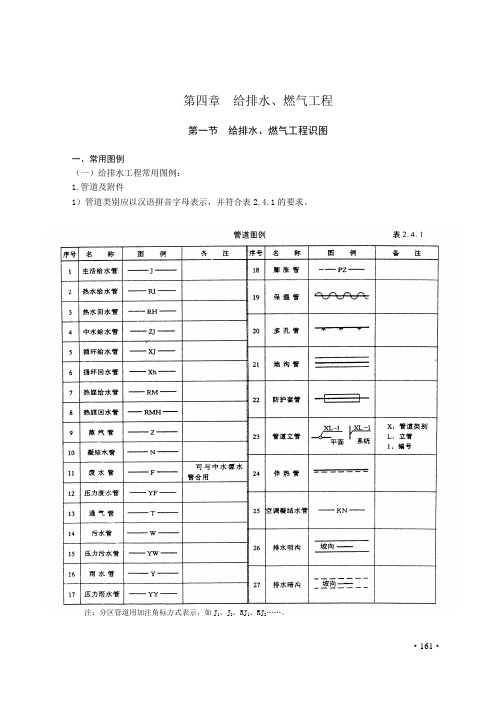

·161·第四章 给排水、燃气工程第一节 给排水、燃气工程识图一、常用图例（一）给排水工程常用图例：1.管道及附件1）管道类别应以汉语拼音字母表示，并符合表2.4.1的要求。
注：分区管道用加注角标方式表示，如J 1、J 2、RJ 1、RJ 2……。
·162· 2）管道附件的图例宜符合表2.4.2的要求。
·163·3.管件（见表2.4.4）。
·164··165·7.给水排水设备（见表2.4.8）·166· （三）燃气工程常用图例：1.管道与附件·167·2.阀门及仪表（见2.4.16）二、给排水、燃气工程识图基本知识(一)给排水工程施工图的识读1、给排水工程施工图的分类：给排水工程施工图按内容来分，可以大致分为以下三类。
1)室外管道及附属设备图指城镇居住区和工矿企业区的给水排水管道施工图。
属于这类图样的有区域管道平面图、街道管道平面图、工矿企业厂区管道平面图、管道纵剖图、管道上的附属设备图、泵站及水池和水塔管道施工图、污水及雨水出口施工图。
2)室内管道及卫生设备图指一幢建筑物内用水房间(如厕所、厨房、实验室、锅炉房)以及工厂车间用水设备的管道平面布置图、管道系统图、卫生设备。
用水设备、加热设备和水箱、水泵等的施工图。
3)水处理工艺设备图指给水厂和污水处理厂的平面布置图、水处理设备图(如沉淀池、滤池、曝气池、消化池等全套施工图)、水处理及污泥处理流程图。
给水排水工程施工图纸表现的形式可分为基本图和详图两大类。
2、室内给排水工程施工图的识读给水排水工程施工图中的管道、卫生器具、阀门以及设备等都是用图例符号表示的，在识读施工图时，必须弄懂这些图例符号。
1)平面图的识读室内给水排水管道平面图，是给水排水施工图中最基本最重要的图样。
它主要表示了建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。
2008定额各册说明
( 第一章给排水采暖燃气)说明一.本章适用于室内外生活用给水，排水，燃气，雨水管道安装。
本章管道支架适用于管道及暖，卫，燃气器具设备的支架制作安装。
二.界线划分:A.给水管道：1.室内外界线划分：以距建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
2.与市政给水管道界线应以水表井为界；无水表井的，应以与市政给水管道碰头点为界。
B排水管道1.室内外界线划分：以出户第一个排水检查井为界。
2.室外排水管道与市政排水管道界线应以与市政排水管道碰头井为界。
C.采暖热源管道1.室内外界线划分：以入口阀门或距建筑物外墙皮1.5m为界。
2.与工业管道的界限应以锅炉房或泵站距外墙皮1.5m为界。
3.工厂车间内采暖管道以采暖系统与工业管道碰头点1.5m为界。
4.设在高层建筑内的加压泵间管道与本管道界线，以泵间外墙皮为界。
D.燃气管道1.室内外界线划分：地下引入室内的管道应以室内第一个阀门为界，地上引入室内的管道以墙外三通为界。
2.室外燃气管道与市政燃气管道以两者的碰头点为界。
三.本章定额包括以下工作内容：1.管道及接头零件安装。
2.水压试验或灌水试验。
3.室内铸铁排水管，铸铁雨水管，承插塑料排水管，螺纹连接的燃气管，均已包括管道支架的制作安装。
4.铸铁排水管，雨水管，塑料排水管均包括臭气帽，雨水斗制作安装。
5.室内DN32以内钢管包括管卡及托钩制作安装；采用工程量清单计价模式时该管道如需安装支架，允许换算。
6.穿墙及过楼板铁皮套管安装人工。
7.钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。
8.燃气钢管焊接安装项目适用于无缝钢管和焊接钢管。
9.燃气管道安装定额包括场内搬运，检查清扫，分段试压；管件制作（包括机械煨弯，三通）；室内托钩角钢卡制作与安装。
四.本章定额不包括以下工作内容：1.室内外管道沟土方及管道基础。
2.管道安装中不包括法兰，阀门以及伸缩器的制作安装，按相应项目另行计算。
3.室内给水钢管（DN350，DN400），铜管，聚乙烯夹铝复合管，铝合金衬塑复合管，承插煤气铸铁管，室内外排水，雨水铸铁管道的安装定额中已包括管件安装，但接头的零件价格另计。
给排水采暖燃气工程
册说明一、第五册采暖、给排水、燃气工程以下简称本定额;包括室内、室外、站类管道;阀门及法兰、卫生、采暖器具、消防设备及附件;燃气管道、附件及器具、低压容器、器具、锅炉及附属设备;泵类及减震装置;冷、暖、热附件及工程仪表;套管及管道、设备支架;管道试验及探伤;刷漆、保温等共十五章..二、室内外管道界限的划分：站类管道以站或机房的外墙皮为界;其它管道以建筑物外墙皮1.5m为界..三、无缝钢管管外径>159mm、铸铁管公称直径>250mm、其它钢管公称直径>150mm 的室外管道;按设计要求;执行第八册市政管道工程定额..四、本定额压力划分除各章另有规定者除外：低压：p≤1.6mpa;中压：p≤10mpa;高压：p>10mpa五、本定额中的操作高度指操作物高度距楼地面的距离;除各章节另有规定者外;均按5m以下编制的;如超过5m时;其超过部分的人工工日乘以下列数：六、本定额的工效是按建筑物檐高25m以下编制的;超过25m的高层建筑物;按下表计算高层建筑超高费以人工费作为基数：七、下列项目按系数分别计取：1、采暖系统调试费按单位工程人工费的14%计取;其中人工费占78%不含热源费用2、脚手架使用费按单位工程人工费的2%计取;其中人工费占20%..第一章室内管道说明及工程量计算规则一、说明一本章包括：低、中、高压管道安装等18节共245人子目..二本章适用于室内给水、排水、雨水、采暖、消防、空调水等管道安装;不分架空、地沟和埋地敷设;均执行同一定额..三DN32以内丝接钢管及铝塑复合管安装定额中;已综合了管卡；DN32以外管道及其它形式管道的支吊架另行计算;执行第十三章管道支架制作安装相应子目..四PVC-U给水塑料管粘接、铝塑复合管安装项目中已综合了钢塑转换接头和管件的安装费;但未包括其本身价值钢塑转换接头、铝塑复合管管件应按设计图纸用量并计取1%的损耗率计算..五DN200以内管道安装中;已包含了堵洞所用的工、料；DN200以外的管道堵洞用工、料另行计算..六气体无缝钢管、铜管、沟槽连接钢管及管件安装等项目还适用于室外、站类管道安装..七有关规定：1、雨水管道使用钢管时;执行钢管焊接相应子目；2、空调冷凝水管采用PVC-U管时;执行PVC-U给水塑料管相应子目；3、DN426以外的管道安装;执行站类管道相应子目..二、工程量计算规则一管道按图示管道中心线长度以米计算；不扣除阀门、管件及其附件等所占的长度..二钢管沟槽连接管件、低压铜管件等;按图示数量以个计算..第二章室外管道说明及工程量计算规则一、说明一本章包括：低、中压管道安装;室外热源钢管碰头;室外给水铸铁管加三通接头;填砂等14节共135个子目..二本章适用于室外给水、排水、雨水、采暖、消防、空调水等管道安装..除铸铁管、PVC-U给水管外不分架空、地沟和埋地;均执行同一定额..三本章管道安装;均不包括管架的制作与安装;按设计要求执行第十三章管道支架制作安装相应子目..四水塔配管给水法兰铸铁管安装项目中;已综合了管件的安装费;但未包括其本身价值;应按设计图纸用量并计取1%的损耗率计算..二、工程量计算规则一管道按图示管道中心线长度以米计算；不扣除阀门、管件及其附件等所占长度..二室外热源碰头、给水铸铁管加三通水源接头;分管径以处计算..三填砂以立方米计算..第三章站类管道说明及工程量计算规则一、说明一本章包括：低、中压管道安装等7节共133个子目..二本章适用于各种站房、泵房、锅炉房、空调冷冻机房、中水机房等的配管安装及软化水系统的管道安装..三本章未列的低、中压管道;均执行第一章室内管道中的相应子目;除主材外;应乘以系数1.25..四卷焊钢筋安装项目中;不包括管件安装;另执行卷焊钢管管件安装相应子目.. 五现场加工的各管件;包括在主管上挖眼接三通;摔制异径管等;均执行管件连接相应子目;不再计取管件主材费；若挖眼接管三通支管小于主管径1/2时;管件规格按支管管径计取..六本章管道安装;均不包括管架的制作与安装;按设计要求执行第十三章管道支架制作安装相应子目..二、工程量计算规则（一）管道按图示管道中心线长度以米计算；不扣除阀门、管件及其附件等所占的长度..第四章阀门及法兰说明及工程量计算规则一、说明一本章包括：低、中、高压丝扣阀门、法兰阀门、法兰安装;阀门研磨;阀门解体及清洗等4节共409个子目..二焊接法兰阀门安装适用于法兰截止阀、闸阀、止回阀、平衡阀、安全阀、球阀等；低压法兰调节阀门安装;还适用于消防微动阀、电磁阀、电动两通阀、防爆波阀、自力式温度调节阀、减压阀、疏水阀、消声止回阀等..三阀门安装;如仅为一侧法兰连接时;执行法兰阀门安装项目;但法兰、螺栓数量减半;其它不变..四低、中压法兰阀门安装;定额中法兰盘垫片是按橡胶石棉板及石棉绳编制的;若与设计要求不同时;可以换算;其它不变..五不锈钢、铜、塑料法兰阀门及法兰安装和中、高压法兰阀门及法兰安装;定额中已包括螺栓、螺母安装费;但不含其本身价值;按设计图纸用量并计取3%损耗率计算..六阀门解体和研磨;根据工艺及设计要求执行本章相应子目；阀门解体检查及清洗已包括一次水压试验;阀门研磨已包括解体检查和一次试压..二、工程量计算规则一阀门分压力、规格及连接方式以个计算..二法兰分压力、规格及连接方式以副片计算..（二）阀门研磨、阀门解体检查及清洗;分压力、规格以个计算..第五章卫生器具说明及工程量计算规则一、说明一本章包括：各种卫生器具、大、小便槽自动冲洗水箱安装;小便槽自动冲洗管制作安装;水嘴等附件安装15节共104个子目..二浴盆、洗脸盆、洗涤盆安装适用于各种型号；但浴盆支座和浴盆周边的砌砖、瓷砖粘贴另行计算..按摩浴盆安装项目中不含电机接线及调试;执行第四册电气工程相应子目..三洗脸盆肘式开关安装;不分单双把均执行同一子目..四脚踏开关安装;包括弯管和喷头的安装用工和材料..五淋浴器铜管制品安装;适用于各种成品淋浴器安装..六本章卫生器具安装项目中所综合的上、下水短管;定额均按钢管编制的;若与设计不符时;可换算管材及管件;其它不变..七有关规定：1、斗式、壁挂式小便器;执行挂斗式小便器安装相应子目；2、大、小便槽自动冲洗水箱安装;定额中不包括水箱和水箱托架制作费用;按设计要求;水箱制作执行第九章水箱制作相应子目;水箱托架制作执行第十三章设备支架相应子目；水箱进水管及进水管上的阀门另行计算；3、小便槽冲洗管制作、安装;定额中不包括阀门安装；4、洗衣机接口执行水嘴安装相应子目；5、不锈钢地漏、防爆地漏安装;执行地漏安装相应子目；6、多功能地漏、浴盆排水存水盒柜安装;执行三用排水器安装相应子目；7、悬挂式隔油器安装;定额中不包括支架制作、安装;按设计要求执行第十三章设备支架相应子目..二、工程量计算规则一各种器具分规格、型号以组套、个计算..二大、小便槽自动冲洗水箱按容积以组计算..三小便槽冲洗管分规格以米计算..（三）水嘴等附件分材质、规格以个计算..第六章采暖器具说明及工程量计算规则一、说明一本章包括：铸铁散热器组成与安装;钢制散热器安装;光排管散热器、集气罐制作安装;暖风机安装;低温地板辐射采暖等6节共88个子目..二散热器不分明装或暗装;均按类型执行相应子目..三柱型铸铁散热器安装;定额中不包括拉条费用;若用拉条时;另行计算..四定额中列出的接口密封材料;均按成品胶垫编制的;若与设计不符时;不得调整..五散热器安装;定额是按在混凝土墙及保温复合墙上安装综合编制的;其中保温复合墙安装所用型钢底架定额中已包括;不得另行计算..六辐射对流散热器安装;不分挂装和落地装;均执行同一定额；落地装支座按随主材带来编制的..七闭式散热器安装;定额中已综合放风门丝堵;不得另行计算；还包括托钩安装;如主材价中不包括托钩;其托钩价格另计..八高频焊翅片管散热器安装;定额中综合了防护罩的安装费;但不包括其本身价值..九钢制板式、扁管式散热器安装;不分带与不带对流片;按形式、规格执行相应子目..十光排管散热器制作安装;定额中已包括联管所用工料;不得另行计算..十一暖风机安装;定额中不包括支架制作、安装;按设计要求执行第十三章设备支架相应子目..十二低温地板辐射采暖;定额中已包括地面浇注配合用工；用铝塑复合管、聚丁烯管、聚丙烯管、聚乙烯管等管道作为地板采暖管道时;均执行本项目..二、工程量计算规则一铸铁散热器分种类、安装形式以片计算..二钢制散热器分种类、形式、规格以组计算..三光排管散热器分形式、规格按光排管长度以米计算..四集气罐分规格以个计算..五暖风机分重量以台计算..六低温地板辐射采暖;安敷设方式分规格以米计算..第七章消防设备及附件说明及工程量计算规则一、说明一本章包括：水灭火系统、气体灭火系统、泡沫灭火系统设备及附件安装等3节共80个子目..二减压孔板不论在法兰盘内、活接头内或消火栓接口内安装;均执行同一子目；若在法兰盘内安装;法兰安装另行计算..三其它报警装置适用于雨淋、干湿两用及予作用报警装置；报警装置定额中已包括了装配管除水力警铃进水管的安装；水力警铃进水管按图示尺寸;执行管道安装相应子目..四喷头、报警装置及水流指示器安装;定额中均按管网系统试压、冲洗合格后安装编制的;包括了丝堵、临时短管的安装、拆除及其摊销费用..五消防水泵接合器安装;定额中包括法兰接管及弯头的安装;但不包括其本身价值..六气体驱动装置管道安装中;卡套连接件的数量按设计图纸用量另行计算..七贮存装置安装中;定额中已包括灭火剂贮存容器、系统组件集流管、容器阀、气液单向阀、高压软管、安全阀等贮存装置和阀驱动装置的安装及氮气增压..二氮化碳贮存装置安装不需增压;执行定额时应扣除高纯氮气;其它不变..驱动气瓶的安装固定支框架另行计算;执行第十三章设备支架相应子目..八二氧化碳称重检漏装置包括泄漏报警开关、配重及固定..九泡沫发生器、泡沫比例混合器安装;定额中包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料;但不包括支架制作、安装和二次灌浆的工作内容；安装法兰用螺栓按设计图纸用量并计取3%的损耗率计算;地脚螺栓按本体带有编制..十消防系统调试另行计算..二、工程量计算规则一室内消火栓分规格、形式;按成套产品以组计算；成套产品包括的内容详见附表..二减压孔板分规格以个计算..三消防喷洒头按安装部位;分规格以个计算..四集热板以个计算..五水流指示器按安装方式;分规格以个计算..六报警装置分形式;按成套产品以组计算；成套产品包括的内容详见附表..七未端试水装置分规格以组计算..八室外消火栓分工作压力、形式;按成套产品以组计算；成套产品包括的内容详见附表..九消防水泵接合器分形式、规格;按成套产品以组计算；成套产品包括的内容详见附表..十气体消防喷洒头分规格以个计算..十一气体驱动装置管道分规格以米计算..十二贮存装置按贮存容器容积以套计算..十三二氧化碳称重检漏装置以套计算..十四泡沫发生器、泡沫比例混合器按型号以台计算..成套产品包括内容一、湿式报警装置：湿式阀、装配管、供水压力表、装置压力表、试验阀、泄放试验管、试验管流量计、过滤器、延时器、水力警铃、报警截止阀、漏斗、压力开关..二干湿两用报警装置：两用阀、装置截止阀、装配管、加速器、加速器压力表、供水压力表、试验阀、泄放试验阀湿式、泄放试验阀干式、挠性接头、泄放试验管、试验管流量计、排气阀、截止阀、漏斗、过滤器、延时器、水力警铃、压力开关三电动雨淋报警装置：雨淋阀、装置管、压力表、泄放试验阀、流量表、截止阀、注水阀、止回阀、电磁阀、排水阀、应急手动球阀、报警试验阀、漏斗、压力开关、过滤器、水力警铃..四预作用报警装置：干式报警阀、压力表2块、流量表、截止阀、排放阀、注水阀、止回阀、泄放阀、报警试验阀、液压切断阀、装配管、供水检验管、气压开关2个、试压电磁阀、应急手动试压器、漏斗、过滤器、水力警铃..五室内消火栓：消火栓箱、消火栓、水枪、水龙带、水龙带接扣、挂架、消防按钮..六室外消火栓：地下式消火栓、法兰接管、弯管底座或消火栓三通..七室内消火栓带自动卷盘：消火栓箱、消火栓、水枪、水龙带、水龙带接口、挂架、消防按钮、消防软管卷盘..八消防水泵接合器：消防接口本体、止回阀、安全阀、闸蝶阀、弯管底座、标牌..第八章燃气管道、附件及器具说明及工程量计算规则一、说明一本章包括：室外管道、室内管道、调压器及附件、引入口、燃气表、灶具安装等6节共198个子目..二聚乙烯管道及管件安装;定额中不分低、中压;按形式、规格执行相应子目.. 三钢塑转换接头安装;不论焊接、法兰连接;均执行同一子目；若为法兰连接;法兰本身价值另计;螺栓按设计图纸用量并计取3%的损耗率计算..四聚乙烯管件连接;适用于聚乙烯三通、弯头、管堵、变径、套袖等各种管件连接..五引入口安装;定额中管道防腐是按塑化沥青防腐编制的;若与设计不符时;可以换算..六室内无缝钢管管外径>159mm、燃气过滤器安装项目;均不包括支架制作、安装;按设计要求执行第十三章管道、设备支架制作安装相应子目..七碳钢抽水缸安装;执行第八册市政管道工程相应子目；二、工程量计算规则一室内、外管道按图示管道中心线长度以米计算；不扣除阀门、管件及其附件等所占的长度..二聚乙烯管件、阀门分规格以套个计算..三调压器、调压箱、组合式调压装置分形式、规格以台计算..四燃气过滤器等调压附件分规格以套个、组计算..五引入口安装、砌筑分形式、规格以处计算..六砌保温沟分规格以米计算..七燃气表分规格以块计算..八灶具分形式、规格以台计算..第九章低压容、器具说明及工程量计算规则一、说明一本章包括：水箱制作、安装;各种低压容、器具安装;地脚螺栓制作、灌浆;设备底座与基础间灌浆;自制容器场外运输等15节共214个子目..二钢板水箱制作;定额中已包括水箱接管开口及做满水试验时的临时封堵和封堵拆除费用;但不含水箱接管上的法兰安装;应另行计算..三钢板水箱安装不分矩形、圆形均执行同一子目..四本章器具安装;均未包括支架制作、安装;如为型钢支架;执行第十三章设备支架相应子目；混凝土或砖支架执行第一册建筑工程相应子目..五本章器具安装;均未包括器具本体保温;需保温时按设计要求执行第十五章保温相应子目..二、工程量计算规则一水箱制作按单体重量以公斤计算..二水箱安装按水箱容积以台计算..三各种低压容、器具分形式、规格以台计算..四变频泵按同一底座变频泵台数以组计算..五地脚螺栓制作分规格以公斤计算；地脚螺栓灌浆、设备底座与设备基础间灌浆按一台设备灌浆体积以立方米计算..六自制容器场外运输分三环路内、外以吨计算..第十章锅炉及附属设备说明及工程量计算规则一、说明一本章包括：锅炉、燃烧器、油处理设备、软化水设备、除氧设备、加酸加药设备、排污扩容器、输煤装置、除渣、除尘设备安装及烟风道与烟囱制作安装等19节共192个子目..二适用于蒸气20t/h以内或热水14MW以内的锅炉安装工程..三本章定额中均包括运输设备所用的滚杠、枕木、校管、放样、组装所用的平台、起吊用的加固铁件、水压试验临时管道、专用工具等所需的周转材料.. 四本章定额中不包括的工作内容：1.电机检查接线等电气性工作；2.设备变速装置用油；设备基础二次灌浆；1.带负荷试运转、联合试运转及生产准备试运转；试运行所需的油气、软化水及电力消耗..4.环保、劳动监察部门的监测、检验费用..五有关规定：1.两体组装锅炉安装;锅炉本体下部组件包括链条炉排、底座等；若为散件供货需在现场安装时;按定额基价乘以系数1.2；炉后体外省煤器若为散件供货;需在现场接口、上弯头、水压试验时;按客额基价乘以系数1.06..2.烯油气锅炉安装;烘炉、煮炉是按烧轻质柴油编制的；若为气体燃料时;可换算;其它不变..3.锅炉安装不包括的工作内容：1一次阀门以外的管道、管件、阀门安装；2各种泵类、箱类及给水设备安装但整装燃油锅炉在同一底板所带泵除外；3计算机及分级控制装置;燃气报警装置的安装与调校；4热工仪表调校舍;自控、遥控配风装置的安装与调校；5非锅炉生产厂配套的非标金属构件、煤斗、连接平台安装；6除尘设备安装、烟囱制作安装；7除快装锅炉外的鼓引风机安装、烟风道制作安装；8散装锅炉的上煤、除渣装置辅助机械、附属设备安装；9炉墙砌筑、保温及刷漆；4.燃烧器安装;适用于单独安装的情况;锅炉本体中已包括燃烧器的;不得再执行本项目..5.组合式软水设备、全自动软水设备安装;定额中是按带有树脂编制的..6.软水处理设备安装;定额中包括随设备带来的平台、梯子、栏杆的安装；但不包括设备的二次灌浆;设备保温、刷漆;设备进出口第一片法兰以外的管道安装;应另行计算..离子交换器装料冲洗;定额中不包括树脂用量..7.除氧、除尘设备安装不包括支驾制作安装..8.盐溶解器安装;客额中不包括盐用量;应另行计算..9.鼓引风机安装;执行第六册通风、空调工程相应子目..10.圆、矩型烟风道制作与安装;钢板厚度在3mm以上的烟风道执行本定额；凡钢板厚度在3mm以下的烟风道及钢板风帽;执行第六册通风、空调工程工程相应子目..11.烟囱安装、地下储油罐安装中不包括挖填土..二、工程量计算规则1.整装、两体组装、模块式锅炉分规格、型号以台计算；散装锅炉分规格以吨计算..2.燃烧器、油处理设备分形式、规格以台计算..3.软水处理设备分形式、规格以台计算；离子交换器装料、冲洗按罐体直径以台计算..4.除氧设备、加酸加药设备、排污设备分形式、规格以台计算..5.输煤、除渣设备分形式、规格以台计算；钢轨道分型号以米计算；6.除尘器分形式、设备重量以台计算..7.烟囱、烟风道、不锈钢风帽分材质、厚度以平方米计算..第十一章泵类及减振装置说明及工程量度计算规则一、说明一本章包括：泵类、减振装置安装等17节共167个子目..二泵安装;除定额中已说明者外;还包括下列工作内容：1.泵本体带有的水油管道、润滑冷却装置安装；2.深井泵滤水网安装;深井泵像胶轴与连接扬水管的螺栓按设备自带编制；3.连轴器或皮带安装；4.设备带有的电机安装..三泵安装不包括下列工作内容：1.支座、底座、连轴器的键和键槽的加工制作；2.泵类设备支架制作安装或设备基础浇筑；3.深井泵场水管与水平面的垂直度测量；4.电动机的检查;干燥;配线;调试等；5.试运转时所需的排水附加工程如修筑水沟;接排水管等..四有关规定；1.冷凝水泵、热水循环泵等执行锅炉给水泵相应子目；2.潜水电泵执行深井泵相应子目；3.塑料泵、耐腐蚀泵执行旋涡相应子目；4.污水泵、潜污泵、无堵塞泵、泥浆泵、煤水泵、灰渣泵、砂泵、胶粒糖汁泵等执行离心杂质泵相应子目..二、工程量计算规则一泵类安装：1.直联式泵按设备本体、电机及设备底座的总重量以台计算..2.非直联式泵按泵本体及设备底座的总重量以台计算;不包括电机重量..3.深井泵按泵本质、电动机、设备底座及设备扬水管的总重量以台计算..4.其它形式的泵均分种类、按设备重量以台计算..二钢减板按连接板尺寸以块计算；混凝土减振板按连接板重量以块计算..三橡胶减振器按额定载荷量以个计算..四橡胶减振垫不分规格按支点以个计算..五弹簧减振器分规格、型号以个计算..六橡胶软接头、金属软管按连接形式;分规格以个根计算..七自动藕合泵导轨安装按导轨宽度或直径以付计算..第十二章冷、暖、热附件及工程仪表说明及工程量计算规则一、说明一本章包括：疏水器、减压器组成与安装;除污器、过滤器、伸缩器安装;水表等计量仪表安装;室外给水栓、洒水栓安装;钢制排水漏斗制作安装等10节共147个子目..二疏水器、减压器组成与安装;不分中途与末端;均执行本定额；如阀门和压力表数量与设计不同时;可按设计图纸调整;其它不变..单体疏水阀、减压阀分连接形式执行第四章阀门安装相应子目..三水表安装;不分冷、热水表;均按水表规格执行相应子目；如阀门与设计不同时;可按设计图纸调整;其它不变..四远传式水表、热量表不包括电气接线..二、工程量计算规则一疏水器、除污器、过滤器;波纹套筒伸缩器按连接形式分规格以组个计算..二减压器按高压侧的公称直径以组计算..三方型伸缩器按制作工艺以个计算..四各类仪表分规格、型号以组计算..五室外酒水栓、给水栓分形式以组计算..六钢制排水漏斗分规格以个计算..第十三章套管及管道、设备支架说明及工程量计算规则一、说明一本章包括：柔性、刚性防水套管、一般填料套管制作安装;阻火圈安装;设备、管道支架制作安装等8节共86个子目..二一般填料套管制作安装≤DN200的项目;定额中已包含了堵洞所用的工、料；＞DN200的项目中;套管堵洞用工、料应另行计算..定额中所用填料是按油麻编制的;若与设计不符时;可以换算..三不做填料的套管;执行室内焊接钢管焊接相应子目..四室内管架安装;除木垫式、弹簧式管架外;其它管架均执行一般管架项目；木垫式管架不包括木垫本身价值;弹簧式管架不包括弹簧本身价值;应另行计算.. 五室外管道管架不分型式均执行同一子目..五室内、外管道支架制作安装;单组重量大于50kg时;执行设备支架相应子目..二、工程计算规则一套管、阻火圈按主管道管径;分规格以个计算..二设备支架按每组支架重量以公斤计算..三室内管道支架分型式以公斤计算..。
5、第四章 给排水、采暖、燃气工程
第四章给排水、燃气工程第一节给排水、燃气工程识图一、常用图例（一）给排水工程常用图例：1.管道及附件1）管道类别应以汉语拼音字母表示，并符合表2.4.1的要求。
注：分区管道用加注角标方式表示，如J1、J2、RJ1、RJ2……。
2）管道附件的图例宜符合表2.4.2的要求。
3.管件（见表2.4.4）。
7.给水排水设备（见表2.4.8）（三）燃气工程常用图例：1.管道与附件2.阀门及仪表（见2.4.16）二、给排水、燃气工程识图基本知识(一)给排水工程施工图的识读1、给排水工程施工图的分类：给排水工程施工图按内容来分，可以大致分为以下三类。
1)室外管道及附属设备图指城镇居住区和工矿企业区的给水排水管道施工图。
属于这类图样的有区域管道平面图、街道管道平面图、工矿企业厂区管道平面图、管道纵剖图、管道上的附属设备图、泵站及水池和水塔管道施工图、污水及雨水出口施工图。
2)室内管道及卫生设备图指一幢建筑物内用水房间(如厕所、厨房、实验室、锅炉房)以及工厂车间用水设备的管道平面布置图、管道系统图、卫生设备。
用水设备、加热设备和水箱、水泵等的施工图。
3)水处理工艺设备图指给水厂和污水处理厂的平面布置图、水处理设备图(如沉淀池、滤池、曝气池、消化池等全套施工图)、水处理及污泥处理流程图。
给水排水工程施工图纸表现的形式可分为基本图和详图两大类。
2、室内给排水工程施工图的识读给水排水工程施工图中的管道、卫生器具、阀门以及设备等都是用图例符号表示的，在识读施工图时，必须弄懂这些图例符号。
1)平面图的识读室内给水排水管道平面图，是给水排水施工图中最基本最重要的图样。
它主要表示了建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。
这种布置图上的图形都是示意性的，同时，管配件(如活接头、补心、管箍等)也不表示出来，故在熟读图纸的同时还必须熟悉给水排水管道的施工工艺。
识读管道平面图，应掌握的主要内容和注意事项如下：(1)查明卫生器具、用水设备(开水炉、水加热器等)和升压设备(水泵、水箱)的类型、数量、安装位置、定位尺寸。
给排水、采暖、燃气工程
册说明一、第五册《采暖、给排水、燃气工程》（以下简称本定额），包括室内、室外、站类管道，阀门及法兰、卫生、采暖器具、消防设备及附件，燃气管道、附件及器具、低压容器、器具、锅炉及附属设备，泵类及减震装置，冷、暖、热附件及工程仪表，套管及管道、设备支架，管道试验及探伤，刷漆、保温等共十五章。
二、室内外管道界限的划分：站类管道以站或机房的外墙皮为界，其它管道以建筑物外墙皮1.5m为界。
三、无缝钢管管外径>159mm、铸铁管公称直径>250mm、其它钢管公称直径>150mm 的室外管道,按设计要求，执行第八册《市政管道工程》定额。
四、本定额压力划分（除各章另有规定者除外）：低压：p≤1.6mpa;中压：p≤10mpa;高压：p>10mpa五、本定额中的操作高度（指操作物高度距楼地面的距离），除各章节另有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下列数：六、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）：七、下列项目按系数分别计取：1、采暖系统调试费按单位工程人工费的14%计取，其中人工费占78%（不含热源费用）2、脚手架使用费按单位工程人工费的2%计取，其中人工费占20%。
第一章室内管道说明及工程量计算规则一、说明（一）本章包括：低、中、高压管道安装等18节共245人子目。
（二）本章适用于室内给水、排水、雨水、采暖、消防、空调水等管道安装，不分架空、地沟和埋地敷设，均执行同一定额。
（三）DN32以内丝接钢管及铝塑复合管安装定额中，已综合了管卡；DN32以外管道及其它形式管道的支吊架另行计算，执行第十三章管道支架制作安装相应子目。
（四）PVC-U给水塑料管（粘接）、铝塑复合管安装项目中已综合了钢塑转换接头和管件的安装费,但未包括其本身价值钢塑转换接头、铝塑复合管管件应按设计图纸用量并计取1%的损耗率计算。
第八册《给排水、采暖、燃气工程》
第八册《给排水、采暖、燃气工程》册说明一、第八册《给排水、采暖、燃气工程》（以下简称本定额）适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。
二、本定额主要依据的标准、规范有：1、《全国统一安装工程预算定额》；2、《全国统一安装工程预算定额》（江西省单位估价表）2000年版；3、《建设工程工程量清单计价规范》（附录C 安装工程工程量清单项目及计算规则）50500-2003；4、现行的设计、施工验收规范、安全操作规程、质量评定标准；5、现行的标准图集和具有代表性的工程设计图纸。
三、以下内容执行其他册相应定额：1.工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第六册《工业管道工程》相应项目。
2.刷油、防腐蚀、绝热工程执行第十一册《刷油、防腐蚀、绝热工程》相应项目。
四、本册定额与有关定额的划分界线：1．给水管道（1）室内外界线以建筑物外墙皮1.5m为界，入口外设阀门者以阀门为界。
（2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2．排水管道（1）室内外以出户第一个排水检查井为界。
（2）室外管道与市政管道以室外管道与市政管道碰头井为界。
3．采暖热源管道（1）室内外以入口阀门或建筑物外墙皮1.5m为界。
（2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界。
（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界。
（4）设在高层建筑内的加压泵间管道以泵间外墙皮为界。
4．燃气管道（1）室内外管道地下引入室的管道以室内第一个阀门为界。
地上引入室内的管道以墙外三通为界。
（2）室外管道和市政管道以两者的碰头点为界。
5. 凡涉及到管沟及井类的土石方开挖、垫层、基础、砌筑、抹灰、地井盖板预制安装、回填、运输、路面开挖及修复、管道支墩等执行《江西省建筑工程消耗量定额及统一计价表》或市政定额相应项目。
五、关于下列各项费用的规定：1、采暖工程系统调整费按采暖工程人工费的15%计算，其中人工工资占20%。
给排水、采暖、燃气工程定额说明
第一章管道安装一、本章适用于室内外生活用给水、排水、雨水、采暖热源管道安装。
二、界线划分：1.给水管道：(1)室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；(2)与市政管道界线以水表井为界；无水表井者，以与市政管道碰头点为界。
2.排水管道：(1)室内外以出户第一个排水检查井为界；(2)室外管道与市政管道界线以与市政管道碰头井为界。
3.采暖热源管道：(1)室内外以入口阀门或建筑物外墙皮1.5m为界；(2)与工业管道界线以锅炉房或泵站外墙皮1.5m为界；(3)工厂车间内采暖管道以采暖系统与工业管道碰头点为界；(4)设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。
三、本章包括以下工作内容：1.管道及接头零件安装。
2.水压试验或灌水试验。
3.室内管道(承插铸铁给水管除外)包括管卡及支架制作安装。
4.钢管包括弯管制作与安装(伸缩器除外)，无论是现场煨制或成品弯管均不得换算。
5.室内铸铁排水管、雨水管及塑料排水管均包括管卡及托吊支架、臭气帽制作与安装，雨水漏斗安装。
四、本章不包括以下工作内容：1.室内外管道沟土方及管道基础、井室等，应执行《陕西省建筑工程消耗量定额》。
2.管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应项目另行计算。
3.室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件及雨水漏斗价格应另行计算。
4.室外管道支架制作安装，按相应项目另行计算。
5.穿墙及过楼板套管制作安装，按相应项目另行计算。
6.室内暗装管道的凿槽、刨沟，按本册相应项目另行计算。
五、安装的设计规格与消耗量定额规格不符时，使用接近规格的项目，中间者按大者计算。
超过本项目最大规格时，可作补充项目。
六、室内钢管、铜管、塑料管、铝塑复合管、钢塑复合管等项目中对管件的数量是综合考虑的，无论实际施工中使用的管件数量大于或小于消耗量定额用量，均不得调整。
七、室内、外塑料给水管粘接、热熔、电熔及铝塑复合管安装，适用于冷、热水管道安装，均已包括直管及管件含量的安装工作内容，如果管道材质与设计要求材质不同时可按实调整，其他不变。
第五册给排水(DOC)
第五册给排水、采暖、燃气工程（上册）册说明一、第五册《采暖、给排水、燃气工程》（以下简称本定额），包括室内、室外、站类管道，阀门及法兰、卫生、采暖器具，消防设备及附件，燃气管道、附件及器具，低压容器、器具，锅炉及附属设备，泵类及减震装置，冷、暖、热附件及工程仪表，套管及管道、设备支架，管道试验及探伤，刷漆、保温等共十五章。
二、室内外管道界限的划分：站类管道以站或机房的外墙皮为界，其它管道以建筑物外墙皮1.5m为界。
三、无缝钢管管外径>159mm、铸铁管公称直径>250mm、其它钢管公称直径>150mm的室外管道，按设计要求，执行第八册《市政管道工程》定额。
四、本定额压力划分（除各章另有规定者除外）：低压P≤1.6MPa；中压：P≤10MPa；高压：P>10MPa五、本定额中的操作高度（指操作物高度距楼地面的距离），除各章节有规定者外，均按5m以下编制的，如超过5m时，其超过部分的人工工日乘以下列系数：操作高度8m内12m内16m内16m外超高系数1.101.151.21.25六、本定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）：檐高45m下80m下80m上费率3 6 8人 2 4 5机 1 2 3七、下列项目按系数分别计取：1、采暖系统调试费按单位工程人工费的14％计取，其中人工费占78％（不含热源费用）。
2、脚手架使用费按单位工程人工费的2％计取，其中人工费占20％。
第一章室内管道一、说明（一）本章适用于室内给水、排水、雨水、采暖、消防、空调水等管道安装，不分架空、地沟和埋地敷设，均执行同一定额。
（二）DN32以内丝接钢管及铝塑复合管安装定额中，已综合了管卡；DN32以外管道及其它形式管道的支吊架另行计算，执行第十三章管道支架制作安装相应子目。
（三）PVC—U给水塑料管（粘接）、铝塑复合管安装项目中，已综合了钢塑转换接头和管件的安装费，但未包括其本身价值。
第八册给排水采暖燃气工程
册说明一、第八册“给排水、采暖、燃气工程”（以下简称本定额）适用于新建、扩建项目中的生活用给水、排水、燃气、采暖热源管道和附件配件安装，小型容器制作安装。
二、二、本定额主要依据的标准、规范有：三、1.《建筑给水排水及采暖施工质量验收规范》GB50242-2002；四、2.《室外给水设计规范》GB50013-2006；五、3.《建筑给水排水设计规范》GB50015-2003；六、4.《城镇燃气设计规范》GB50028-2006；5.《城镇燃气输配工程施工及验收标准》CJJ33-2005；6.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-88；7.6.全国通用给水排水标准图集；7.（河北）05系列建筑标准设计图集05J1；8.《低温热水地板辐射采暖工程技术规程》DB13/T（J）28-2000。
9.《全国统一安装工程预算定额》GYD-208-2000。
10.10.《全国统一安装工程基础定额》（2006年）；11.《建设工程劳动定额-安装工程》（1LD/）；12.《全国统一安装工程预算定额河北消耗量定额》HEBGYD-C08-2020.三、以下内容执行其他册相应定额：1.工业管道、生产生活共用的管道、锅炉房和泵类配管和高层建筑物内加压泵间的管道执行第六册“工业管道工程”相应项目。
2.刷油、防侵蚀、绝热工程执行第十一册“刷油、防侵蚀、绝热工程”相应项目。
四、有关说明：设置于管道间、管廊内的管道、阀件（阀门、过滤器、伸缩节、水表、热量表等）、法兰、支架安装，人工乘以系数。
第01章管道安装一、本章适用于室内外生活用给水、排水、采暖热源管道、法兰、套管、伸缩器等的安装。
二、二、管道安装界线划分：三、１.给水管道：(1)室内外界限以建筑物外墙皮为界，入口处设阀门者以阀门为界。
(2)与市政管道界限以水表井为界，无水表井，以与市政管道碰头点为界。
(3)２.排水管道：（1）室内外界限以出户第一个排水检查井为界。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水、采暖、燃气工程分册说明
一、C.H 《给排水、采暖、燃气工程》（以下简称本定额）适用于新建、扩建项目的生活用给水、排水、燃气、采暖热源管道以及附件配件安装，小型容器制作安装。
二、本定额主要依据的规范、标准有：
1.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
2.《室外给水设计规范》GB50013-2005；
3.《建筑给水排水设计规范》GB50015-2003；
4.《城镇燃气设计规范》GB50028-2006；
5.《城镇燃气输配工程施工及验收规范》GJJ33-2005。
三、关于下列各项费用的规定： 1.脚手架搭拆费按定额人工费的5%，其中人工工资占25%；
2.采暖工程系统调整费按采暖工程定额人工费的15%计算，其中人工工资占20%；
3.设置于管道间、管廊内的管道、阀门、法兰、支架安装，人工乘以系数1.3；
4.超高增加费：本定额中工作物操作高度均以 3.6m 为界限，如超过3.6m时，按其超过部分（指由 3.6m 到操作物高度）的定额人工费乘以下列系数：
标高（±
m）
3.6~8 3.6~12 3.6~16 3.6~20 超高系
数
1.10 1.15 1.20 1.25 檐
口
高度30m
以下
40m
以下
50m
以下
60m
以下
70m
以下
80m
以下
90m
以下
100m
以下
110m
以下
按
人
工
费
的
%
2 3 4 6 8 10 13 16 19
檐口
高度120m
以下
130m
以下
140m
以下
150m
以下
160m
以下
170m
以下
180m
以下
190m
以下
200m
以下
按
人
工
费
的
%
22 25 28 31 34 37 40 43 46
五、本分册和相关分册关系：
1.工业管道、生产生活共用的管道、锅炉房和泵内配管以及高层建筑物内加压泵间的管道，执行C.F、《工业管道工程》相应项目；
2.刷油、防腐蚀、绝热工程执行C.N、《刷油、防腐蚀、绝热工程》相应项目；
3.室外埋地管道的土方及砌筑工程应按 A.《建筑工
程》相关项目执行；室内埋地管道的土方应套用本定额相关项目；
4.各类泵、风机等传动设备安装执行C.A、《机械设备安装工程》相关项目；
5.锅炉安装，执行C.C、《热力设备安装工程》相应项目；
6.消火栓、水泵结合器安装执行C.G、《消防工程》相应项目；
7.压力表、温度计执行C.J、《自动化控制仪表安装工程》相应项目；
六、本定额的工作内容除各章节已说明的工序外，还包括工种间交叉配合的停歇时间、临时移动水电源、配合质量检查和施工地点范围内的设备、材料、成品、半成品、工器具的运输等。
