机械制图课件第七讲
合集下载
机械制图电子教案第七章标准件与常用件-PPT课件
第7章 标准件和常用件 第1节 螺纹

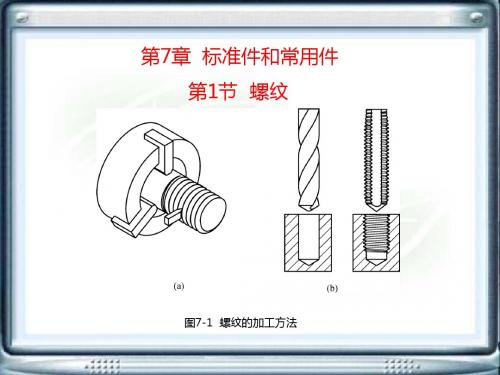

图7-1 螺纹的加工方法
图7-2 螺纹大径、小径和中径示意图
图7－3 螺纹线数示意
图7-4 螺纹旋向示意
图7－5 外螺纹画法
图7－6 内螺纹画法
图7－7 内、外螺纹连接画法
图7-8 非标准螺纹牙型的表示方法
图7-9 圆锥螺纹的画法
图7-10 特殊螺纹和非标准螺纹的标注方法
第2节 螺纹紧固件及其连接
图7－11 常用螺纹紧固件
图7－12 螺栓连接比例画法示意图
图7-13 双头螺柱连接图形的比例画法
图7-14 螺钉连接的比例画法
图7－15 紧定螺钉绘制方法
第3节 键及销连接
图7－16 各种类型的键
图7-ቤተ መጻሕፍቲ ባይዱ7 在轴和孔中分别制出安装平键的键槽
图7-18 用平键连接轴和带轮
图7－19 平键连接和半圆键连接
第4节 滚动轴承
图7－20 滚动轴承的分类
第5节 齿轮
图7-21 常见圆柱齿轮
图7－22 轮齿上的各个参数
图7－23 单个齿轮的绘制方法
图7－24 齿轮零件工作图
图7－25 齿轮不剖视的啮合画法
图7－26 齿轮剖视的啮合画法
图7-27 齿顶圆d′测量
第6节 弹簧
图7-28 圆柱螺旋压缩弹簧各部分参数
图7-29 装配图中弹簧的绘制方法
图7－30 圆柱螺旋压缩弹簧的绘制过程
图7－31不剖视图形弹簧 轮廓线连接示例
图7-32 弹簧零件工作图
图7-1 螺纹的加工方法
图7-2 螺纹大径、小径和中径示意图
图7－3 螺纹线数示意
图7-4 螺纹旋向示意
图7－5 外螺纹画法
图7－6 内螺纹画法
图7－7 内、外螺纹连接画法
图7-8 非标准螺纹牙型的表示方法
图7-9 圆锥螺纹的画法
图7-10 特殊螺纹和非标准螺纹的标注方法
第2节 螺纹紧固件及其连接
图7－11 常用螺纹紧固件
图7－12 螺栓连接比例画法示意图
图7-13 双头螺柱连接图形的比例画法
图7-14 螺钉连接的比例画法
图7－15 紧定螺钉绘制方法
第3节 键及销连接
图7－16 各种类型的键
图7-ቤተ መጻሕፍቲ ባይዱ7 在轴和孔中分别制出安装平键的键槽
图7-18 用平键连接轴和带轮
图7－19 平键连接和半圆键连接
第4节 滚动轴承
图7－20 滚动轴承的分类
第5节 齿轮
图7-21 常见圆柱齿轮
图7－22 轮齿上的各个参数
图7－23 单个齿轮的绘制方法
图7－24 齿轮零件工作图
图7－25 齿轮不剖视的啮合画法
图7－26 齿轮剖视的啮合画法
图7-27 齿顶圆d′测量
第6节 弹簧
图7-28 圆柱螺旋压缩弹簧各部分参数
图7-29 装配图中弹簧的绘制方法
图7－30 圆柱螺旋压缩弹簧的绘制过程
图7－31不剖视图形弹簧 轮廓线连接示例
图7-32 弹簧零件工作图

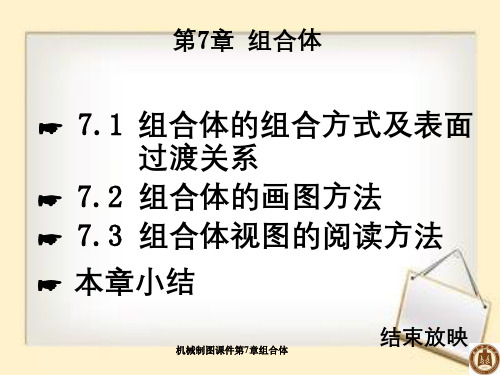

机械制图课件第7章组合体
从反映形体特征的 视图开始画，三个 视图对照画。
先整体，后局部。 先定位置，后定形 状。
① 画底板 ② 画套筒 ③ 画支撑板 ④ 画肋板
(5)检查、加深 机械制图课件第7章组合体
例2：求作导向块的三视图。 1) 形体分析
P
机械制图课件第7章组合体
作图时注意分 析P面的投影
2) 画底稿
P
3) 检查、加深征的视图。
机械制图课件第7章组合体
位置特征视图
——最能反映物体位置特征的视图。
机械制图课件第7章组合体
6) 注意反映形体之间连接关系的图线。
机械制图课件第7章组合体
7) 要反复构思物体的空间形状。
始终把空间想象和投影分析相结合。
投影分析、空间想象
已知视图
例1：画轴承座的三视图。
支撑
套筒
板
肋板
底板
(1) 分解形体 (2) 分析各部分间的相对位置及表面过渡关系 (3) 选择主视图（考虑组合体的安放状态和投射方向）
原则：较多地表达出物体的形状特征及各部分间 的相对位机置械关制图系课件。第7章组合体
(4) 画底稿
• 布置视图 画对称中心线、轴线及定位基准线。
机械制图课件第7章组合体
看图的步骤：
• 抓特征分解形体
以主视图为主，配合其他视图，找出反映物体 特征较多的视图，从图上将物体分解成几部分。
• 对投影确定形体
利用“三等”关系，划分出每一部分的三个投影， 想象出它们的形状。
• 面形分析攻难点
当形体由切割方式形成时，常采用面形分析法 对形体主要表面的形状进行分析，进而准确地想 象出形体的形状。
个面的投影。
线框套线框，通常是两个面凹凸不平或 者是具有打通的孔。
画法几何与机械制图 教学课件 第七章 基本立体
中途返回请按“ESC” 键
圆环投影图分析：
内环面水平面转向线
外环面水平面转向线
内环面正面转向线
外环面正面转向线 内、外环面分界线
内环面
外环面
内环面
环面
外环面
中途返回请按“ESC” 键
例11 已知圆环面上的点A、B 的一个投影，求它们的另一个投影
中途返回请按“ESC” 键
例12 已知圆环面上的曲线AD 的水平投影，求正面投影
例8 圆球表面上取点-特殊位置点
中途返回请按“ESC” 键
例9-1 已知属于圆球面的点K 的水平投影，求其另外两面投影
——水平圆为辅助线
中途返回请按“ESC” 键
例9-2 已知属于圆球面的点K 的水平投影，求其另外两面投影
——正平圆为辅助线
中途返回请按“ESC” 键
例9-3 已知属于圆球面的点K 的水平投影，求其另外两面投影
交的直线
转 轴线:直线
轴线:直线
面
形
成
规
律
母线:圆或圆弧 轴线:圆的直径
母线:圆或圆弧 轴线:不经过圆心而
与之同平面的 直线
一、圆柱
空间分析
作图步骤： 画轴线 画底面和顶面的投影 画转向线
正面转向线 侧面转向线
中途返回请按“ESC” 键
圆柱投影图分析
底面——水平面 顶面——水平面 圆柱面
前半个圆柱面 后半个圆柱面 左半个圆柱面 右半个圆柱面 转向线 正面转向线 侧面转向线
拉伸体的投影
上 一节
下 页一
返 回
退 出
拉伸体的投影
作图步骤 画出动平面的投影 画出棱线 判别可见性、连线
初 终始 止位置
中途返回请按“ESC” 键
圆环投影图分析：
内环面水平面转向线
外环面水平面转向线
内环面正面转向线
外环面正面转向线 内、外环面分界线
内环面
外环面
内环面
环面
外环面
中途返回请按“ESC” 键
例11 已知圆环面上的点A、B 的一个投影，求它们的另一个投影
中途返回请按“ESC” 键
例12 已知圆环面上的曲线AD 的水平投影，求正面投影
例8 圆球表面上取点-特殊位置点
中途返回请按“ESC” 键
例9-1 已知属于圆球面的点K 的水平投影，求其另外两面投影
——水平圆为辅助线
中途返回请按“ESC” 键
例9-2 已知属于圆球面的点K 的水平投影，求其另外两面投影
——正平圆为辅助线
中途返回请按“ESC” 键
例9-3 已知属于圆球面的点K 的水平投影，求其另外两面投影
交的直线
转 轴线:直线
轴线:直线
面
形
成
规
律
母线:圆或圆弧 轴线:圆的直径
母线:圆或圆弧 轴线:不经过圆心而
与之同平面的 直线
一、圆柱
空间分析
作图步骤： 画轴线 画底面和顶面的投影 画转向线
正面转向线 侧面转向线
中途返回请按“ESC” 键
圆柱投影图分析
底面——水平面 顶面——水平面 圆柱面
前半个圆柱面 后半个圆柱面 左半个圆柱面 右半个圆柱面 转向线 正面转向线 侧面转向线
拉伸体的投影
上 一节
下 页一
返 回
退 出
拉伸体的投影
作图步骤 画出动平面的投影 画出棱线 判别可见性、连线
初 终始 止位置
中途返回请按“ESC” 键
机械制图课件第7章机件形状的常用表达方法
1.单一剖切面。 2.几个平行的剖切面。 3.几个相交的剖切面(交线垂直于某一 基本投影面）。
1.单一的剖切平面
将主、俯视图改画成全剖视图。
可用不平行于任何基本投影面剖切（投影面垂直面）
A－A
A－A
A
当机件具有倾斜部分，
A
同时这部分内形和外
B
B
形都需表达时。
此剖视可按斜视 图的配置方式配 置。
当物体的内部结构形状用一个剖切平面剖切不能 表达完全，且物体又具有回转轴时。
用两个相交的剖切平面剖切
画全剖视图
组合剖切
[例9] 用相交的剖切面剖切，将主视图改画成全剖视图。
A-A A
A
A
四、剖视图中的一些规定画法
1.肋板、轮辐、薄壁在剖视图中的画法
（a)
(b)
(c)
剖切面通过肋板厚度的对称面 时，这些结构按不剖绘制。
机械制图课件第7章机件形状的常用 表达方法
7.1视图
一、 基本视图
将机件放在正六面体内，分别向各基本投影 面投射，所得的视图称为基本视图。
三个基本视图
主视图----从前向后投射所得的视图； 俯视图----从上向下投射所得的视图； 左视图----从左向右投射所得的视图。
六个基本投影面的展开
右视图----从右向左投射所得的视图； 仰视图----从下向上投射所得的视图； 后视图----从后向前投射所得的视图。
需要同时表达不对称机件的内外形状时，可以采用 局部剖视
局部视图和半剖视图画法
局部剖视图画法
注意局部剖视图的波浪线画法
波浪线不能与图上的其它图线重合。
错误
正确
[例6] 补画视图中所缺少的图线。
三、剖切面的种类
1.单一的剖切平面
将主、俯视图改画成全剖视图。
可用不平行于任何基本投影面剖切（投影面垂直面）
A－A
A－A
A
当机件具有倾斜部分，
A
同时这部分内形和外
B
B
形都需表达时。
此剖视可按斜视 图的配置方式配 置。
当物体的内部结构形状用一个剖切平面剖切不能 表达完全，且物体又具有回转轴时。
用两个相交的剖切平面剖切
画全剖视图
组合剖切
[例9] 用相交的剖切面剖切，将主视图改画成全剖视图。
A-A A
A
A
四、剖视图中的一些规定画法
1.肋板、轮辐、薄壁在剖视图中的画法
（a)
(b)
(c)
剖切面通过肋板厚度的对称面 时，这些结构按不剖绘制。
机械制图课件第7章机件形状的常用 表达方法
7.1视图
一、 基本视图
将机件放在正六面体内，分别向各基本投影 面投射，所得的视图称为基本视图。
三个基本视图
主视图----从前向后投射所得的视图； 俯视图----从上向下投射所得的视图； 左视图----从左向右投射所得的视图。
六个基本投影面的展开
右视图----从右向左投射所得的视图； 仰视图----从下向上投射所得的视图； 后视图----从后向前投射所得的视图。
需要同时表达不对称机件的内外形状时，可以采用 局部剖视
局部视图和半剖视图画法
局部剖视图画法
注意局部剖视图的波浪线画法
波浪线不能与图上的其它图线重合。
错误
正确
[例6] 补画视图中所缺少的图线。
三、剖切面的种类
机械制图课件第七章机械图样表示法
直于倾斜结构表面，字母水平书写。斜视图通常按投射方向配置，
并保持投影对应关系，如图所示。必要时可将斜视图旋转后画出，
如图所示，但需加注旋转符号
（或 ），旋转符号箭头的
指向与图样的旋转方向一致，用半径等于字高的半圆弧绘制，字母
写在旋转符号的箭头端。也允许将旋转角度大小（小于90º）注写在
字母后面。
退回总目录
（4）剖视的A－画A法：画出剖切面后面B－机B件所有结构形状的投影。C－C
A
AB
B
C
C
退回总目录
2020/7/27
回章节目录
机械制图 仝基斌
上一页 下一页
19
剖切面后可见部分的画法
主视图全剖
左视图全剖
退回总目录 回章节目录
2020/7/27
机械制图 仝基斌
上一页
下一页
20
（5）剖视图中细虚线的处理 ： 不可见轮廓线或其他结构，在其他视图已表达清楚，虚线不画。 不可见轮廓线或其他结构，在其他视图没有表达清楚， 虚线画出。
2020/7/27
回章节目录
机械制图 仝基斌
上一页 下一页
6
局部视图
退回总目录
2020/7/27
回章节目录
机械制图 仝基斌
动画演示
上一页 下一页
7
局部视图的画法、配置和标注：
1. 局部视图的断裂边界一般用波浪线或双折线表示。波浪线作为断 裂线时，波浪线应画在机件的实体部分，不可画在机件的中空处和超 过断裂机件的轮廓线，如图所示的B向局部视图。当所表示的局部结 构是完整的，且外轮廓线又封闭时，波浪线可以省略不画，如上页图 所示的A向局部视图。
退回总目录
2020/7/27
机械制图第7章机械的各种表达方法
（1）单一剖切面是投影面平行面：单一剖切面用得最多的是投 影面平行面。前面所举图例中的剖视图都是用投影面平行面剖 切得到的。 （2）单一剖切面是柱面：如图（a）所示的机件，可用一个柱 面剖开机件。如果单一剖切面是柱面，此时剖视图应按展开画 法绘制，如图（b）所示。
（a）
（b） 27
（3）单一剖切面是投影面垂直面：当机件上具有倾斜部分 时，可以用一个投影面垂直面作为剖切面剖开机件的倾斜部 分，同时设置一个与剖切面平行的新投影面，剖切后向新投 影面投射，从而得到倾斜部分的实形。这种剖切方法习惯上 被称为斜剖。如图所示的机油尺管座，它的基本轴线为正平 线，与三角形底板倾斜。为了表达管端的螺孔、槽等结构以 及管孔实形，图中采用了垂直于管轴的正垂面剖切，得到BB剖视图。
剖视图省略标注有以下两种情况：
（1）当剖视图按投影关系配置，中间又没有其 他图形隔开时，可略去箭头，如上图所示。 （2）当单一剖切平面通过机件的对称平面或者 基本对称平面且符合（1）中条件时，剖切符号 和箭头都可省略，如下图所示。
17
7.2.2 剖视图种类及应用
1.全剖 视图
用剖切面完全地剖开物体所得 的剖视图
不应与任何图线重合
不得穿空而过
不得超出轮廓线
局部剖视图不受图形是否对称 的限制，在何部位剖切、剖切 面有多大，均可根据实际机件 的结构选择，是一种比较灵活 的表达方法，运用得当可使图 形简明清晰。
已表达清楚的 结构形状虚线 不再画出
用剖切面局部地剖开物体所得的剖视图
局部剖视图用波浪线分界
23
局部剖视图适用于三种情况：
7.1.2 向视图
B
向视图是可自由配置的视图
B
E
C
D
E
（a）
（b） 27
（3）单一剖切面是投影面垂直面：当机件上具有倾斜部分 时，可以用一个投影面垂直面作为剖切面剖开机件的倾斜部 分，同时设置一个与剖切面平行的新投影面，剖切后向新投 影面投射，从而得到倾斜部分的实形。这种剖切方法习惯上 被称为斜剖。如图所示的机油尺管座，它的基本轴线为正平 线，与三角形底板倾斜。为了表达管端的螺孔、槽等结构以 及管孔实形，图中采用了垂直于管轴的正垂面剖切，得到BB剖视图。
剖视图省略标注有以下两种情况：
（1）当剖视图按投影关系配置，中间又没有其 他图形隔开时，可略去箭头，如上图所示。 （2）当单一剖切平面通过机件的对称平面或者 基本对称平面且符合（1）中条件时，剖切符号 和箭头都可省略，如下图所示。
17
7.2.2 剖视图种类及应用
1.全剖 视图
用剖切面完全地剖开物体所得 的剖视图
不应与任何图线重合
不得穿空而过
不得超出轮廓线
局部剖视图不受图形是否对称 的限制，在何部位剖切、剖切 面有多大，均可根据实际机件 的结构选择，是一种比较灵活 的表达方法，运用得当可使图 形简明清晰。
已表达清楚的 结构形状虚线 不再画出
用剖切面局部地剖开物体所得的剖视图
局部剖视图用波浪线分界
23
局部剖视图适用于三种情况：
7.1.2 向视图
B
向视图是可自由配置的视图
B
E
C
D
E
机械制图完整图文课件-第7章标准件与常用件
内、外螺纹旋合在一起时，标记中的公差代号用斜线 分开，如M10×1－6H/6g。
螺纹
(2)管螺纹：管螺纹是位于管壁上用于连接的螺纹, 主要用来进行管道的连接，使其内外螺纹的配合紧密， 有直管和锥管两种。
55°非密封管螺纹： 特征代号都是G 与圆锥外螺纹旋合的圆柱内螺纹Rp 与圆锥外螺纹旋合的圆锥内螺纹Rc
如图所示圆柱面上一点a绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动a点形成的运动轨迹就是螺1112圆柱螺旋线在车床上加工螺纹是一种常见的螺纹加工方法将工件装夹在车床主轴的卡盘上工件随主轴作等速旋转即绕圆柱的轴线作等速旋转运动同时车刀沿轴线方向作等速移动即沿母线作等速直线运动
机械制图
第七章 标准件与常用件
7.1 螺纹及螺纹紧固件
一、螺纹 二、螺纹紧固件
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
简单分类：
圆柱螺纹 母体形状
圆锥螺纹
外螺纹 母体上所处位置
内螺纹
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
牙型为等边三角形(牙型角为60º)，细牙螺纹和粗牙螺
纹的区别是在大径相同的条件下，细牙螺纹比粗牙螺纹
的螺距小。圆柱管螺纹和圆锥管螺纹的牙型为等腰三角
形(牙型角为55º)。
螺纹
3、螺纹的种类
按螺纹的用途，可将螺纹分为 传动螺纹：
连接螺纹 传动螺纹
常用的有梯形螺纹、锯齿形螺纹和方形螺纹。梯形螺纹
的牙型为等腰梯形(牙型角为30º)。锯齿形螺纹的牙型
注意：
如果中径与顶径公差代号相同，则只注一个代号。如 M10—6g表示公称直径为10mm，右旋的粗牙普通螺纹(粗牙 普通螺纹不标螺距)，中径和顶径公差带皆为6g，旋合长度 按中等考虑。
螺纹
(2)管螺纹：管螺纹是位于管壁上用于连接的螺纹, 主要用来进行管道的连接，使其内外螺纹的配合紧密， 有直管和锥管两种。
55°非密封管螺纹： 特征代号都是G 与圆锥外螺纹旋合的圆柱内螺纹Rp 与圆锥外螺纹旋合的圆锥内螺纹Rc
如图所示圆柱面上一点a绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动a点形成的运动轨迹就是螺1112圆柱螺旋线在车床上加工螺纹是一种常见的螺纹加工方法将工件装夹在车床主轴的卡盘上工件随主轴作等速旋转即绕圆柱的轴线作等速旋转运动同时车刀沿轴线方向作等速移动即沿母线作等速直线运动
机械制图
第七章 标准件与常用件
7.1 螺纹及螺纹紧固件
一、螺纹 二、螺纹紧固件
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
简单分类：
圆柱螺纹 母体形状
圆锥螺纹
外螺纹 母体上所处位置
内螺纹
螺纹
1、螺纹的形成
螺纹指的是在圆柱或圆锥等母体表面上制出的螺旋线 形的、具有特定截面的连续凸起和沟槽。
牙型为等边三角形(牙型角为60º)，细牙螺纹和粗牙螺
纹的区别是在大径相同的条件下，细牙螺纹比粗牙螺纹
的螺距小。圆柱管螺纹和圆锥管螺纹的牙型为等腰三角
形(牙型角为55º)。
螺纹
3、螺纹的种类
按螺纹的用途，可将螺纹分为 传动螺纹：
连接螺纹 传动螺纹
常用的有梯形螺纹、锯齿形螺纹和方形螺纹。梯形螺纹
的牙型为等腰梯形(牙型角为30º)。锯齿形螺纹的牙型
注意：
如果中径与顶径公差代号相同，则只注一个代号。如 M10—6g表示公称直径为10mm，右旋的粗牙普通螺纹(粗牙 普通螺纹不标螺距)，中径和顶径公差带皆为6g，旋合长度 按中等考虑。
机械制图课件第七章机械图样表示法
退回总目录
2020/10/27
机械制图 仝基斌
下一页
1
第一节 视图（GB/T4458.1－2002）
在机械图样中，视图主要用来表达物体的可见部分。视图可分为：基本视 图、向视图、局部视图和斜图，并GB/T4458.1－2002的规定画图和读图。 一、基本视图
动画演示
退回总目录 回章节目录
基本视图的形成
（4）剖视的A－画A法：画出剖切面后面B－机B件所有结构形状的投影。C－C
A
AB
B
C
C
退回总目录
2020/10/27
回章节目录
机械制图 仝基斌
上一页 下一页
19
剖切面后可见部分的画法
主视图全剖
左视图全剖
退回总目录 回章节目录
2020/10/27
机械制图 仝基斌
上一页
下一页
20
（5）剖视图中细虚线的处理 ： 不可见轮廓线或其他结构，在其他视图已表达清楚，虚线不画。 不可见轮廓线或其他结构，在其他视图没有表达清楚， 虚线画出。
半剖视图的标注方法与 全剖视图相同。过前、后对 称面剖切后所得的半剖视 图，可省略标注；不过物体 的对称面，需要标注。半剖 视图按投影关系配置，中间 又没有其他图形隔开，可省 略箭头。
退回总目录 回章节目录
2020/10/27
机械制图 仝基斌
上一页 下一页
32
（3）画半剖视图应注意的问题：
1）画半剖视图时，以图形的对称中心线为界，一半画成剖视，另 一半画成视图。
2020/10/27
回章节目录 动画演示
机械制图 仝基斌
上一页 下一页
31
当机件具有对称面时，以对称平面为界，用剖切平面 剖开机件的一半，在垂直于对称平面的投影面上投影获得 的剖视图，称为半剖视图 。
