ZExMVB202208CNExMVB-T01-12系列中压真空断路器(以下简称“ 断路器”)是三相交流50Hz， 额定电压为12kV的户内开关设备元件。
断路器符合国家标准 GB/T 1984《交流高压断路器》和国际电工委员会标准 IEC62271-100《高压交流断路器》等标准的规定。
断路器可供工矿企业、发电厂及变电站等作电气设施的控制和保护之用，也可用于频繁操作的场所。
具有很高的操作可靠性和使用寿命。
断路器在开关柜内的安装形式既可以是手车抽出式，也可以固定安装。
3.1 正常使用条件3.2 特殊使用条件（1）周围空气温度不超过 40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-5℃；（2）阳光辐射的影响可以忽略；（3）海拔高度不超过1000m；（4）周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；（5）在24h内测得的相对湿度的平均值不超过 95%；在24h内测得的水蒸气压力的平均值不超过2.2kPa；（6）月相对湿度平均值不超过90%；月水蒸气压力平均值不超过1.8kPa；（7）来自开关设备和控制设备外部的振动或地动与设备的正常运行方式没有明显关系。
根据国家标准GB/T11022《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。
10KV高压真空断路器的型号参数
10kV真空断路器型号参数陕西泰开高压开关制造有限公司随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。
真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。
其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。
因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。
真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。
据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。
在35kV 级，近几年也占到40%以上。
但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。
1、真空室漏气真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。
随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。
因此应注意下列几点：(1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。
(2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。
(3)保证导电杆同心度的设计。
高压开关柜技术规范书
12kV、24kV、40.5kV高压开关柜技术规范书（通用部分）2010年07月交流金属封闭开关设备标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：a. 改动通用部分条款及专用部分固化的参数；b. 项目单位要求值超出标准技术参数值；c. 需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8 投标人技术偏差表”外，必要时应提供相应试验报告。
目录1 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
2.投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的交流金属封闭开关设备（以下简称开关柜）应符合招标文件所规定的要求。
3.本招标文件技术规范提出了对开关柜的技术参数、性能、结构、试验等方面的技术要求。
4.本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
施耐德宝光 VS1 Pro-12 系列户内高压交流真空断路器说明书
Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。
高新科技园区。
在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。
我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。
目录产品概述VBG-E系列真空断路器 (1)产品优势五大优势 (2)产品特点全新覆盖特点 (3)VBG-E-12P产品参数 (4)安装尺寸 (6)VBG-E-12产品参数 (15)安装尺寸 (17)订货须知 (21)产品真伪查询产品真伪查询………………………………………………………………………………………22产品概述VBG-E系列户内高压真空断路器（以下简称断路器）是额定电压12kV，交流50Hz的户内开关设备元件，产品符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》等标准的规定。
断路器一次回路绝缘方式分为复合绝缘式及固封极柱式，产品可配用专用推进机构，组成手车单元与KYN28A-12型开关柜配套使用。
断路器亦可安装于XGN2等固定式开关柜内使用。
VBG-E系列真空断路器具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。
操动机构为弹簧储能式，可以用交、直流实现储能动作，也可用手动操作实现。
10kV高压开关柜培训教材
10kV高压开关柜培训教材1、概述本章主要介绍2009年国家电网公司编制的35~500kV变电站用10kV开关柜物资采购标准的相关内容，它由一本通用技术规范和5本专用技术规范组成，通用技术规范中包含变电站用10kV开关柜通用的技术条件和参数。
专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种型号的产品，如下表所示。
序号结构类型装置电压等级设备编号专用部分编号产品型号1 小车式/固定式10kV AKG-AZ-1250/25 1016001-0010-0112kV/1250A-25kA真空开关高压开关柜2 小车式/固定式10kV AKG-AZ-2500/25 1016001-0010-0212kV/2500A-25kA真空开关高压开关柜3 小车式/固定式10kV AKG-AZ-1250/31.5 1016001-0010-0312kV/1250A-31.5kA真空开关高压开关柜4 小车式/固定式10kV AKG-AZ-3150/31.5 1016001-0010-0412kV/3150A-31.5kA真空开关高压开关柜5 小车式/固定式10kV AKG-AZ-4000/40 1016001-0010-0512kV/4000A-40kA真空开关高压开关柜5本专用技术规范分别对应5种不同型号的10kV开关柜，原则上根据《国家电网公司输变电工程通用设备（2008年版）》中开关柜章节对产品类型的分类来进行产品类别划分的，但也根据专家组的意见进行了一些修改。
最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
通用技术规范标准将10kV开关柜归并划分为5种系列，按额定电流和开断电流分类包括额定电流1250A kA开断电流25kA；额定电流2500A 开断电流25kA；额定电流1250A 开断电流31.5kA；额定电流3150A 开断电流31.5kA；额定电流4000A 开断电流40kA共五类标准。

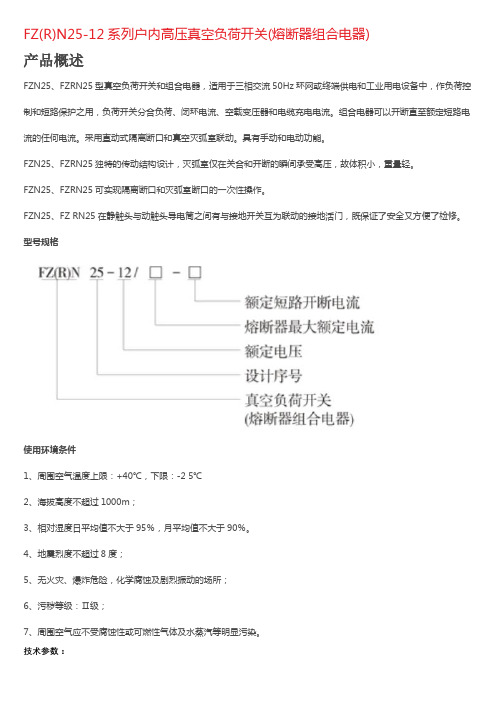

FZ(R)N25-12系列户内高压真空负荷开关(熔断器组合电器)技术说明书
