差压变送器的选型要点
DMP305X-DST单晶硅差压变送器选型
方式
10.5-55VDC
H
4-20mA+HART 二线制，适用供电电
压16.5-55VDC
A
显示方式 不带显示
C
带LCD显示模块
显 示 与 操 作 模 块 （C）
过程连接选型
选项代码 部位
说明
H1
法兰/排 H型结构，双法兰，过程连接内螺纹
气排液阀 1/4-18NPT，法兰后端自带排液排气
阀，316不锈钢
.4.
DMP305X-DST单晶硅差压变送器
产品选型资料
传感器选型
选项代码 标称量程 说明
S602D 6KPa
量程上下限-6-6kPa， 最小量程200Pa
S 最小量程400Pa
S254D 250kPa 量程上下限-250-250kPa， 最小量程2.5kPa
菜单功能
详细菜单
变送模块类型
输出信号 4-20mA+HART 4-20mA
本地操作 LCD/壳体三按键 LCD/壳体三按键
远程操作 HART -
阻尼值
单位 S
设置范围 0-100
模拟输出类型
显示界面
标识 PV mA %
说明 主屏显示过程变量，副屏显示百分比和进度条 主屏显示电流值，副屏显示百分比和进度条 主屏显示百分比，副屏显示百分比和进度条
注1：TD（Turn down）是指量程比， 当｜URV｜≥｜LRV｜时，TD=URL/｜URV｜ 当｜URV｜≤｜LRV｜时，TD=URL/｜LRV｜
环境温度影响 在-20-80℃范围内总影响量 ±（0.1+0.1TD）%量程上限
静压影响 零点影响 ±0.15TD%量程上限/10MPa 满量程影响 ±0.2%量程上限/10MPa
压力变送器选型与故障排除分析
压力变送器选型与故障排除分析压力变送器以其结构简单稳定性能高以及较高的精度、使用寿命长而且具有较宽的测量范围而广泛应用于各种工业自控环境。
对于压力变送器的正确选型和及时的排除故障可以有效地降低成本和提高使用效率,下面就介绍一些常用压力变送器的选型使用以及故障排除方法。
标签：压力变送器;选型;故障1变送器如何选型变送器的选型应主要考虑其压力量程范围,压力介质,精度等级,温度范围,信号输出,励磁电压,互换性,防爆以及防护等级。
(1)压力量程范围:首先要确认测量压力的最大值,一般应选择一个具有比最大值大1.5倍左右的压力量程的变送器。
(2)压力介质:一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.(3)精度等级:决定精度的有非线性,迟滞性,非重复性,温度、零点偏置刻度,温度的影响。
但主要由非线性,迟滞性,非重复性,精度越高,价格也就越高。
所以要根据变送器的测量环境选用适合的精度等级不一定必须用精度很高的。
(4)温度范围:一个变送器一般会标定两个温度范围,即正常操作的温度范围和温度可补偿的范围。
正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围,在超出温度补范围时,可能会达不到其应用的性能指标。
温度补偿范围是一个比操作温度范围小的典型范围。
在这个范围内工作,变送器肯定会达到其应有的性能指标。
温度变从两方面影响着其输出,一是零点漂移;二是影响满量程输出。
(5)信号输出:信号输出主要有mV 、V、mA及频率输出数字输出,选择输出应考虑企业生产过程中的多种因素。
(如变送器与系统控制器或显示器间的距离,是否存在干扰信号,较大噪声和震动等)。
压力及差压变送器的量程选择
压力及差压变送器的量程选择变送器2010-01-05 16:12:18 阅读65 评论0 字号：大中小订阅方原柏The Range Selection of Pressure and Differential Pressure TransmitterFANG Yuan-bai摘要：压力及差压变送器的量程选择是变送器选型中的一个重要内容，选型时应遵循量程上下可调、精确度最高、价格最低原则综合考虑。
关键词：变送器量程选择精确度1 前言压力及差压变送器是目前自动化仪表中最重要的一类产品，其使用非常广泛。
当需要采购变送器时，应先确定所采用变送器的生产厂家及型号，然后根据使用要求确定变送器的量程。
压力及差压变送器的量程选择是变送器选型中的一个重要内容，选型时应遵循量程上下可调、精确度最高、价格最低原则综合考虑。
2 量程上下可调原则工艺专业要求的最大压力或差压是量程选择的基础，通常按这个压力或差压值的1.5~2.0倍确定所选量程。
上世纪六十年代至七十年代末期，我们通常采用的是国产电动II型、III型变送器，其压力、差压产品系列的量程见表1、表2（以广东仪表厂产品为例）。
表1 压力变送器量程系列表2 差压变送器量程系列由表1、表2可见，这些早期的变送器产品量程比小（为2.5~6：1），除少数量程范围稍有交叉外（如表1中压力变送器230、240、250、2300、2400、2500）,其余量程均不交叉，所需要的量程在哪个量程代号范围内就必须得选哪个量程，所以基本上不存在量程选择问题。
这里提到一个量程比的问题，什么是量程比呢？以表1中DBY-220压力变送器为例，0~2.5~10kPa 量程范围表示这台变送器压力测量满量程值（上限量程-下限量程）的最大值可以设定为10kPa ( 例如可以设定为0~10kPa，如变送器带正负迁移功能，则还可以设定为-10~0kPa、-5~5kPa等等)，满量程值的最小值可以设定为2.5kPa ( 例如可以设定为0~2.5kPa，如变送器带正负迁移功能，则还可以设定为-10~-7.5kPa、-2.5~0kPa、-1.5~1.0kPa、7.5~10kPa等等)，量程范围中最大值（URL，如本例中的10kPa）与最小值（LRL，如本例中的2.5kPa）之比（URL：LRL，如本例中的10kPa：2.5kPa=4）则称之为量程比。
压力变送器选型指南
压力变送器选型指南压力变送器是一种用来测量液体或气体中的压力，并将其转换为电信号输出的装置。
在实际应用中，压力变送器的选型非常重要，因为不同的工况和要求需要不同类型的变送器。
本文将为大家提供一份压力变送器选型指南，以帮助大家更好地选择适合自己需求的压力变送器。
首先，选型前需要了解以下几个关键参数：1.测量范围：压力变送器的测量范围是指它可以测量的压力值范围。
在选型时，需要根据实际应用场景中的压力范围确定所需的测量范围。
一般来说，测量范围应大于实际工况中的最大压力值，以确保变送器能正常工作。
2. 输出信号：压力变送器的输出信号有许多种类型，包括模拟信号（如4-20mA、0-10V）和数字信号（如Modbus、Profibus）。
在选型时，需要根据实际需求和系统要求确定所需的输出信号类型。
3.精度：精度是指压力变送器输出值与实际值之间的误差。
一般来说，精度越高，变送器的测量结果与实际值越接近，但成本也会相应增加。
在选型时，需要根据应用的精度要求确定所需的精度等级。
4.温度范围：压力变送器在不同温度下的性能可能会有所变化。
因此，在选型时，需要根据实际工况中的温度范围确定所需的工作温度范围。
5.介质：不同的介质（如液体、气体）对压力变送器的要求也会有所不同。
例如，对于腐蚀性介质，需要选择耐腐蚀的材料制成的变送器。
在选型时，需要根据介质的性质确定所需的材料。
6.安装方式：压力变送器可以通过不同的安装方式进行安装，如法兰安装、螺纹安装、法兰螺纹安装等。
在选型时，需要根据实际安装条件确定所需的安装方式。
在了解了以上关键参数后，下面是一些常见的压力变送器选型建议：1. 如果需要远距离传输信号，可以选择4-20mA或0-10V的模拟信号输出变送器；如果需要与PLC或DCS等数字系统集成，可以选择Modbus 或Profibus等数字信号输出变送器。
2.如果应用场景的温度范围较大，可以选择具有较宽工作温度范围的压力变送器，或者选择带有温度补偿功能的压力变送器。
差压液位变送器的技术要求
差压液位变送器的技术要求
液位仪表
1.差压液位变送器
1.1差压变送器选用智能型仪表,输出4-20mADC信号，支持HART协议,带内置温
度传感器的仪表。
具有自诊断及远程设定通讯功能。
1.2带显示表头，接线端子为压接式，螺钉及垫片材质为304SS,标明“+、-”号。
1.3安装在火灾和爆炸危险场合的变送器符合危险区域等级的要求，优先选用本
安型。
防护等级IP68。
1.4变送器接液件应满足管道材料等级表的要求, 接液材质不低于316SS，，差压
变送器配五阀组，材质316SS。
1.5配2″管安装托架、U型螺栓及连接螺栓，材质304SS。
1.6过程连接法兰、接头为316SS。
1.7仪表的电气接口采用1/2″NPT，两个接线口，配带一个304SS盲堵，过程接
口1/2″NPT。
1.8排气、排液阀材质为316SS，
1.9带永久性不锈钢铭牌和位号牌（打印位号），标牌及连接螺钉材质304SS。
1.10零点、量程在量程极限内任意设定，精度±0.065%。
压力变送器选型要注意事项
压力变送器选型要注意事项1.测量范围：首先要确定所需测量的压力范围，包括最小和最大测量值，这将决定所选变送器的量程范围和准确度等级。
如果测量范围过大或过小，会影响到测量的准确性和灵敏度。
2.压力介质：压力介质是指被测量的物质，包括液体、气体等。
不同的介质对变送器材质和结构有一定的要求，因此需要根据实际应用环境选择合适的材质和结构，以确保变送器的稳定性和安全性。
3.环境条件：考虑到变送器所处的环境条件，包括温度、湿度、腐蚀性等因素。
根据实际环境选择适合的防护等级和材料，以保证变送器的可靠性和耐久性。
4. 输出信号：根据工控系统对压力信号的要求，选择合适的输出信号类型，如模拟信号4-20mA、0-10V，或数字信号RS485、Modbus等。
这一点需要与控制系统的接口兼容。
5.精度要求：根据实际应用需要，选择合适的精度等级。
一般来说，高精度的变送器价格更高，但在一些应用场合下，精准的压力测量是非常重要的。
6.可靠性和稳定性：在选择压力变送器时，要考虑其可靠性和稳定性。
这包括选择有良好信誉的厂家和品牌，查看其产品质量认证和售后服务等信息。
同时，可选择带有自检功能的变送器，以及具有良好的抗干扰能力和长寿命的产品。
7.安装要求：根据实际安装条件，选择合适的安装方式和连接方式。
例如，选择法兰连接或螺纹连接，选择支架安装或壁挂安装等。
还要考虑变送器的体积和重量，确保安装的牢固性和方便性。
8.价格因素：最后，需要根据实际预算来选择适合的压力变送器。
在选择过程中不能仅仅以价格为准绳，还需综合考虑前面提到的各项因素，并做出合理的判断。
综上所述，压力变送器选型要考虑多个因素，如测量范围、介质、环境条件、输出信号、精度等级、可靠性和稳定性、安装要求以及价格因素等。
通过综合考虑这些因素，选择合适的压力变送器，可以确保系统的正常运行和压力测量的准确性。

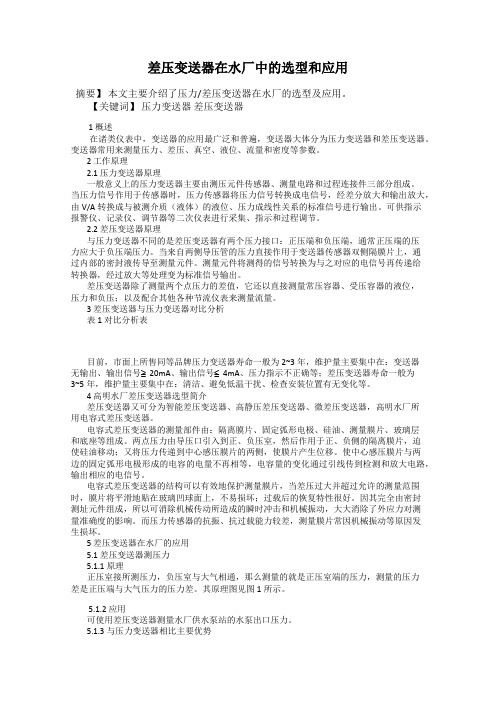

差压变送器在水厂中的选型和应用
差压变送器在水厂中的选型和应用摘要】本文主要介绍了压力/差压变送器在水厂的选型及应用。
【关键词】压力变送器差压变送器1 概述在诸类仪表中，变送器的应用最广泛和普遍，变送器大体分为压力变送器和差压变送器。
变送器常用来测量压力、差压、真空、液位、流量和密度等参数。
2 工作原理2.1 压力变送器原理一般意义上的压力变送器主要由测压元件传感器、测量电路和过程连接件三部分组成。
当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大，由V/A转换成与被测介质（液体）的液位、压力成线性关系的标准信号进行输出。
可供指示报警仪、记录仪、调节器等二次仪表进行采集、指示和过程调节。
2.2 差压变送器原理与压力变送器不同的是差压变送器有两个压力接口：正压端和负压端，通常正压端的压力应大于负压端压力。
当来自两侧导压管的压力直接作用于变送器传感器双侧隔膜片上，通过内部的密封液传导至测量元件。
测量元件将测得的信号转换为与之对应的电信号再传递给转换器，经过放大等处理变为标准信号输出。
差压变送器除了测量两个点压力的差值，它还以直接测量常压容器、受压容器的液位，压力和负压；以及配合其他各种节流仪表来测量流量。
3 差压变送器与压力变送器对比分析表1 对比分析表目前，市面上所售同等品牌压力变送器寿命一般为2~3年，维护量主要集中在：变送器无输出、输出信号≧20mA、输出信号≦4mA、压力指示不正确等；差压变送器寿命一般为3~5年，维护量主要集中在：清洁、避免低温干扰、检查安装位置有无变化等。
4 高明水厂差压变送器选型简介差压变送器又可分为智能差压变送器、高静压差压变送器、微差压变送器，高明水厂所用电容式差压变送器。
电容式差压变送器的测量部件由：隔离膜片、固定弧形电极、硅油、测量膜片、玻璃层和底座等组成。
两点压力由导压口引入到正、负压室，然后作用于正、负侧的隔离膜片，迫使硅油移动；又将压力传递到中心感压膜片的两侧，使膜片产生位移。
数显微差压变送器的技术参数介绍
数显微差压变送器的技术参数介绍数显微差压变送器是用于测量流体压力差值的一种设备，广泛应用于制药、化工、能源与环保等领域。
在实际应用中，选择合适的技术参数非常重要，本文将介绍数显微差压变送器的主要技术参数。
量程范围量程范围是指变送器能够测量的最大值和最小值之间的区间。
根据不同的应用场景和精度要求，数显微差压变送器的量程范围通常在0~1000kPa之间。
在实际选择变送器时，需要根据测量对象的压力范围进行适当的选择，避免超出量程导致变送器损坏或不准确。
精度精度是指变送器输出值与实际值之间的偏差程度。
通常情况下，数显微差压变送器的精度在0.1%~0.5%之间。
在实际应用中，精度要求取决于测量对象的性质和使用场景。
输出信号输出信号决定了数显微差压变送器的信号类型和通信方式。
常见的输出信号有5V等）、数字量（RS485、HART等）和无线信号（蓝牙、模拟量（420mA、0Zigbee等）。
根据实际应用场景选择输出信号类型非常重要，能够更好地满足实际需求。
管路连接管路连接通常有螺纹连接和法兰连接两种。
在选择时需要根据实际应用场景来确定，确保连接方式与管道的接口匹配。
防护等级防护等级是指变送器对灰尘、水和渗透等外界因素的耐受能力。
通常情况下，数显微差压变送器的防护等级为IP65~IP67。
在选择时需要根据实际环境需求来确定，确保变送器能够长期稳定工作。
响应时间响应时间是指变送器能够在多长时间内对压力变化做出响应。
通常情况下，数显微差压变送器的响应时间在0.1~1s之间。
在实际应用中，响应时间越短越好，能够更快地掌握流体压力的变化情况，确保生产过程的稳定性。
总结通过本文我们了解到了数显微差压变送器的主要技术参数，包括量程范围、精度、输出信号、管路连接、防护等级和响应时间。
在选择数显微差压变送器时，需要根据实际应用需求来确定合适的技术参数。
同时，在实际应用中需要对设备进行合理使用和维护，保证其性能和精度不断提高，为企业的生产和研发工作提供有效的帮助。
