压力变送器选型参数及说明
干货｜压力变送器快速选型
干货｜罗斯蒙特压力变送器快速选型压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备，它是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境。
压力是一个非常重要的参数，压力、温度、流量一起并称为工业自动化控制三大要素。
因此，压力变送器的选型尤其重要。
罗斯蒙特压力变送器最主要的几个参数：量程范围，测量介质，接液材质，精度等级，采购成本等都将作为客户选型考虑的参数。
在选型前先判断客户要的压力变送器类型，是要螺纹连接式还是法兰连接式。
量程范围：变送器的量程，一般都具有一定的量程范围可调，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证。
一般压力变送器的量程比为100：1，在选型时，切记最大量程要高于限定的最小量程范围(如下图最小量程)。
实践中有些应用场合需要对变送器的测量范围进行迁移，这时需根据现场安装位置计算出测量范围和迁移量，然后进行正迁移或负迁移。
如果客户量程较小，建议使用法兰连接式。
测量介质：在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。
如果测量的是比较清洁的流体，比如水，就直接采用标准的316L不锈钢膜片就行了；如被测介质为高黏度易结晶强腐蚀的场合，那膜片一定要谨慎选择，比如介质为烧碱，那最好选用哈氏合金膜片，介质为海水则最好选用钽膜片。
接液材质：参考测量介质，在选型时要考虑变送器的介质对膜盒金属的腐蚀性，一些特殊的介质根据工况，选用合适的膜片，可以有效的阻止介质与压力变送器之间接液部分的接触，从而起到保护压力变送器，延长使用寿命的作用；否则使用后很短时间就会将膜片腐蚀坏。
精度等级：精度等级是指符合一定的计量要求，使误差保持在规定极限以内的测量仪器的等别、级别，引用误差越小，仪表的精度越高，而引用误差与仪表的量程范围有关，所以在使用同一精度的仪表时，往往采取压缩量程范围，以减小测量误差。
基准精度参考如下：输出信号：由于各种采集的需要，目前市面上有4-20MA，HART协议，这也是最常用的一种协议，其它还有F OUNDATION ™现场总线协议，PROFIBUS ® PA 协议等等，每种协议的报价均不一样，可按现场要求选型。
压力变送器选型
压力变送器选型选型规则1．根据要测量压力的类型压力类型主要有表压、绝压、差压等。
表压是指以大气为基准，小于或大于大气压的压力；绝压是指以绝对压力零位为基准，高于绝对压力；差压是指两个压力之间的差值。
2．根据被测压力量程一般情况下，按实际测量压力为测量范围的80%选取。
要考虑系统的最大压力。
一般来说，压力变送器器压力范围最大值应该达到系统最大压力值的1．5倍。
一些水压和过程控制，有压力尖峰或者连续的脉冲。
这些尖峰可能会达到“最大”压力的5倍甚至10倍，可能造成变送器的损坏。
连续的高压脉冲，接近或者超过变送器的最大额定压力，会缩短变送器的实用寿命。
但提高变送器额定压力会牺牲变送器的分辨率。
可以在系统中使用缓冲器来减弱尖峰，这会降低传感器的响应速度。
压力变送器一般设计成能在2亿个周期中承受最大压力而不会降低性能。
在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。
3．根据被测介质按测量介质的不同，可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等，根据不同的介质正确选型，有利于延长变送器的使用寿命。
4．根据系统的最大过载系统的最大过载应小于变送器的过载保护极限，否则会影响变送器的使用寿命甚至损坏变送器。
通常压力变送器的安全过载压力为满量程的2倍。
5．根据需要的准确度等级变送器的测量误差按准确度等级进行划分，不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。
实际应用中，根据测量误差的控制要求并本着使用经济的原则进行选择。
6．根据系统工作温度范围测量介质温度应处于变送器工作温度范围内，如超温使用，将会产生较大的测量误差并影响变送器的使用寿命；在压力变送器的生产过程中，会对温度影响进行测量和补偿，以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。
在温度较高的场合，可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。
7．根据测量介质与接触材质的兼容性在某些测量场合，测量介质具有腐蚀性，此时需选用与测量介质兼容的材料或进行特殊的工艺处理，确保变送器不被损坏。
E,H压力变送器选型手册
E,H压力变送器选型手册篇一：关于E+H产品选型方法与型号说明重要内容，请看第2页1、登录德国E+H（全称：Endress+Hauser，中文：恩德斯豪斯）网站 /2、点击“Asia”（亚洲）3、点击“China”（中国）4、点击“产品”5、选择你需要了解或购买的产品，如我需要了解订货号10H1H-UF0A1AG4A5AA与10H1H-1F0A1AG4A4AA的区别，则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较（同一系列不一样型号的信息）或者产品选型（同一型号不同订货号的信息）”，详细请看下面的截图。
查询结果：综下所属，订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换，但一定要把变送器里的数据模块换过来（上面是传感器工厂标定的数据），区别仅在过程连接（第1个符号所表示）与电源（第10个符号所表示）不一样。
详解如下：第1个符号表示传感器过程连接“U”代表焊接螺纹接套 DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404关于Tri-Clamp：即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头，材质一般为不锈钢，同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标，也称卫生级接头，卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用，生产工艺要求无死角连接，且易清洗，一般情况下压力都不高，也就是俗称的“卡箍”连接，常用的TC接头有焊接端头（２个），垫圈和快装卡箍四个零件组成．市场上很容易买到。
TC接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式，德国的标准，看看接头和卡箍的图片，连接好后的样子标准中给出了。
、第2个符号表示连接密封圈“F”代表防腐形式, EPDM关于EPDM：即三元乙丙橡胶，其主要的特性就是具有优越的耐氧化、抗臭氧和抗侵蚀的能力，且在所有橡胶当中，EPDM具有最低的比重，它能吸收大量的填料和油而影响特性不大。
E,H压力变送器选型手册
E,H压力变送器选型手册各位读友大家好！你有你的木棉，我有我的文章，为了你的木棉，应读我的文章！若为比翼双飞鸟，定是人间有情人！若读此篇优秀文，必成天上比翼鸟！篇一：关于E+H产品选型方法与型号说明重要内容，请看第2页1、登录德国E+H（全称：Endress+Hauser，中文：恩德斯豪斯）网站/ 2、点击“Asia”（亚洲）3、点击“China”（中国）4、点击“产品” 5、选择你需要了解或购买的产品，如我需要了解订货号10H1H-UF0A1AG4A5AA 与10H1H-1F0A1AG4A4AA的区别，则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较（同一系列不一样型号的信息）或者产品选型（同一型号不同订货号的信息）”，详细请看下面的截图。
查询结果：综下所属，订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可以互换，但一定要把变送器里的数据模块换过来（上面是传感器工厂标定的数据），区别仅在过程连接（第1个符号所表示）与电源（第10个符号所表示）不一样。
详解如下：第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404 关于Tri-Clamp：即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头，材质一般为不锈钢，同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标，也称卫生级接头，卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用，生产工艺要求无死角连接，且易清洗，一般情况下压力都不高，也就是俗称的“卡箍”连接，常用的TC接头有焊接端头（２个），垫圈和快装卡箍四个零件组成．市场上很容易买到。
TC 接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式，德国的标准，看看接头和卡箍的图片，连接好后的样子标准中给出了。
压力变送器技术参数-常州新华仪表
压力变送器技术参数-常州新华仪表
压力变送器采用单晶硅或者电容式传感器技术，高精度，少维护，低漂移，双过载保护膜片设计，采用珍珠棉包裹存储壳体，防止壳体碰撞刮擦，精选优质元器件，72小时高低温老化测试，模拟各种工况环境温度，确保产品现场适用性及稳定性；采用美国GE气标机，万分之二级标定精度，三点校准，六次循环标定，保证低线性误差。
差压测量0-100Pa至0-3MPa全范围覆盖；或者压力0-6KPa至0-60MPa 全范围覆盖，单相过压可达40MPa。
液晶高清显示，支持气压、液压、水压、负压测量。
压力变送器技术参数：
智能单晶硅压力变送器的技术参数是量程比：100:1；精度高：
0.075%；智能：HART现场总线协议；低温漂：数字温度传感器自动补偿；规格全：-100pa~100Mpa；耐腐蚀：提供316L、哈氏合金、钽、蒙乃尔膜片、四氟、镀金等；耐压性能好：常规 14Mpa 高静压32Mpa；防爆：本安型（ia Ⅱ CT6）、隔爆型（d Ⅱ BT6）。
稳定性：12个月内不超过变送器上限的±0.1%；启动时间最大阻尼＜2
秒；重量约为3.5Kg（不包括附件，法兰变送器除外）；其他详细参数需要参考使用说明书。
压力变送器除了支架安装的智能压力变送器和差压变送器及螺纹安装的变送器之外、还有法兰隔膜压力变送器，膜片有316L膜片、钽膜片、哈氏合金膜片、蒙乃尔膜片等等，法兰直接安装压力变送器、卫生型卡盘式安装压力变送器等。
通过以上了解，我们知道了压力变送器大概性能和技术参数，以及实物和选型，我们最后还要了解压力变送器的安装注意，才能的掌握压力变送器。

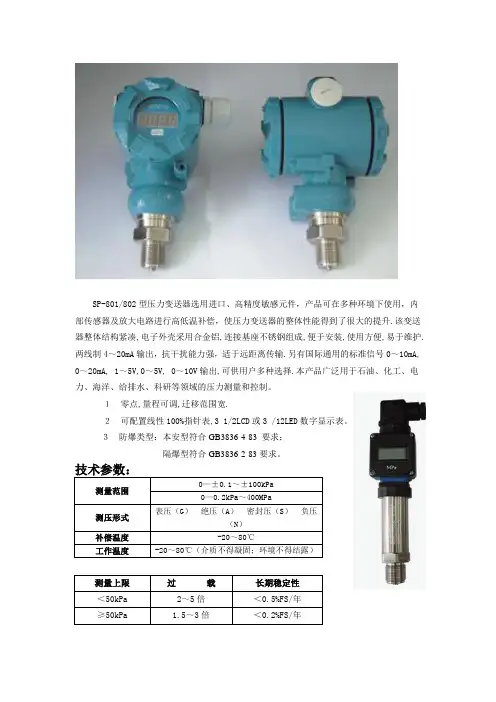

SP-801-2型通用压力变送器说明书
SP-801/802型压力变送器选用进口、高精度敏感元件，产品可在多种环境下使用，内部传感器及放大电路进行高低温补偿，使压力变送器的整体性能得到了很大的提升.该变送器整体结构紧凑,电子外壳采用合金铝,连接基座不锈钢组成,便于安装,使用方便,易于维护.两线制4～20mA输出，抗干扰能力强，适于远距离传输.另有国际通用的标准信号0～10mA, 0～20mA, 1～5V,0～5V, 0～10V输出,可供用户多种选择.本产品广泛用于石油、化工、电力、海洋、给排水、科研等领域的压力测量和控制。
１零点,量程可调,迁移范围宽.２可配置线性100%指针表,3 1/2LCD或3 /12LED数字显示表。
３防爆类型：本安型符合GB3836·4-83 要求；隔爆型符合GB3836·2-83要求。
注:具体参数可根据客户要求定制或见本产品出厂说明书.SP-801选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低SP-802选型表注：型号，量程范围，测压形式，输出信号，接口尺寸，引线方式，供电电源为必选区。
现场显示，防爆类型为任选区。
负载：与供电电源有关，负载阻抗R与电源电压V的关系式为R≤50（V—12）Ω。
（工厂一般用24VDC供电，负载250Ω）注：带数显表头时，负载能力有所降低接线方式电路IC24VZS SP-801结构尺寸:·电子外壳：合金铝 ·主体结构：不锈钢 ·重 量：约1.0kg ·涂 层：塑料喷涂现场连线:Z---调零电位器 S---调量程电位器SP-802简易型结构尺寸主体结构：不锈钢重 量：约1.0kg电气连接注意：如无计量设备，请勿调节量程（S）电位器。
压力变送器选型
压力变送器[2]概念一般意义上往往指压力变送器主要由测压元件传感器、测量电路和过程连接件等组成。
它能将接收的气体、液体等压力信号转变成标准的电流信号(4~20mADC)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器根据测压范围可分成一般压力变送器（0.001MPa～20MP3）和微差压变送器（0～1.5kPa），负压变送器三种压力变送器,压力传感器的主要作用:把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号转变成电流（4-20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力采用大气压或真空，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。
压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
简介压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC信号输出。
压力变送器分电容式压力变送器和扩散硅压力变送器，陶瓷压力变送器，，应变式压力变送器等。
1. 性能规格（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。
）1.1. 参考精度数字、智能：±0.1%校验量程模拟、线性：±0.2%校验量程1.2. 稳定性数字、智能：6个月，±0.1%URL模拟、线性：6个月，±0.2%URL1.3. 环境温度影响零点误差：±0.１%URL/56℃总体误差：±(0.2%URL+0.18%校验量程）/56℃零点误差：±0.１%URL/56℃总体误差：±(0.5%URL+0.5%校验量程）/56℃1.4. 振动影响在任意轴向上，200Hz下振动影响为±0.05%URL/g1.5. 电源影响小于±0.005%输出量程/伏特。
压力变送器 选型手册
§ 15, 50, 75, 100, 200 and 300 Psig § 15, 50, 75, 100, 200, 300, 500, 750, 1000, 1500, 2000 and 3000 Psia
主要特点
• 高精度，小量程 § 精度:<±0.5% § 精致的结构 – 不锈钢激光焊接，介质隔离 § Maximum Flexibility – 集成电路标准信号，满量程温度补偿 § 标准的结构，并可定制非表产品，优越的性能价格比 § 5V激励电压，0.5 – 4.5V信号输出 § 8 - 30 V激励电压， 4 – 20 mA 或 1 – 5 V信号输出。
Hex
Port
·75 (A or G) ·1000A ·A 22mm 1/4-18NPT
·100 (A or G) ·1500A ·B 22mm 1/8-27NPT
·200 (A or G) ·2000A ·C 22mm M12-1.5 6g
·300 (A or G) ·3000A ·D 22mm 7/16-20UNF
A or G designate
·E 22mm 3/8-24UNF
Absolut or Gage
·F 5/8”
1/4-18NPT
·G 5/8”
1/8-27NPT
·H 5/8”
M12-1.5 6g
·I 5/8”
7/16-20UNF
·J 5/8”
3/8-24UNF
输出选项
·4.5V= 0.5 to 5.4V
3xFS
电气特性
输出信号 供电电压 供电电流 输出电流 响应时间
0.5 -4.5 V
5+/- 0.5 V
<6 mA 0.45mA 最大 (Sink<o1r mSosurce)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SL2088系列压力变送器选型的参数及说明
1.产品型号：产品型号SL2088系列，森菱仪表给您提供及时完善的选型支持。
2.量程：订购的压力变送器需要测量的压力(压强)上限，通常情况下，为了应对意外出现的过载现象而使变器免于损坏，订购的压力变送器量程通常大于现场测量最大压力约1/3。
例如：现场测量的量程最大约为2MPa,客户在订购时最好订购量程为3MPa的压力变送器。
3.输出信号：通常的压力变送器输出信号为电压(0-5V，0-10V等)和电流(0-20mA,4-20mA 等)信号，适用于不同的需求，电流输出信号的变送器抗干扰能力较强，有很好的远传能力。
电压力输出的传感器适合于短距离的计算机采集和高频响要求。
4.供电电源：压力变送器正常工作需要合适的激励电源。
通常情况下，电流输出信号的压力变送器供电为24VDC，电压力输出信号的压力变送器供电15VDC和24VDC及±15VDC都较为常见。
客户也可以根据自己现场能够提供的电源与我们沟通说明情况。
5.测量精度：该参数为压力变送器按准(精)确度高低分成的等级。
衡量压力变送器测量水平的重要参数。
0.1%0.25%0.5%较为常见。
在订购时首先要搞清楚自己的测量和控制要达到什么水平，虽然说变送器的测量精度等级越高越好，但价格往往和精度等级成正比，够用即可。
6.压力接口：压力变送器在测量过程中，需要和被测量量进行勾通。
通常的勾通的方式为螺纹形式，较为常见的有M20X1.5和M12X1，当测量压力较小时也有直径为8mm的宝塔形皮插管。
具体的要求要视测量压力大小和现场情况而定，客户也可提出其它要求和供应单位协商解决。
7．封装出线形式：压力变送器工作的环境较为复杂，如果变送器在较为恶劣的工作环境下又没有作出相应的防护措施，会大大影响变送器的使用寿命。
例如长期工作在室外风吹日晒雨淋等，都要相对的在制作时作出防护。
8．导线长度：变送器的工作地点和控制地点往往有或长或短的一定距离，如果距离较短的话，在订购时需提醒供应单位带足够长的导线，尽量避免中间接线，如果需要接线时一定要选有带屏蔽的信号线，以免传输过程中损失信号。
9．环境与介质温度：压力变送器如果工作的环境温度和测量介质温度如果过高的话就要与我们沟通说明，上限通常以60℃为限。
下限通常以-10℃为限。
10．特殊介质：当测量介有存在以下问题时请及时与我们沟通说明，以免影响正常使用。
1）测量介质具有腐蚀性。
2）测量介质具有较强的渗透能力。
3）测量介质有很大的温差变化量。
