【中考零距离】2017潍坊中考物理复习知识精炼 三年中考例析：第16单元 安全用电

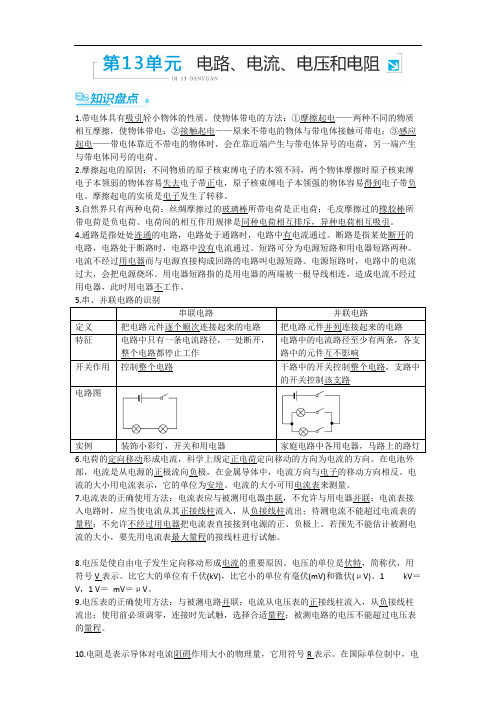

2017潍坊九年级中考物理复习知识精炼 三年中考例析：第13单元 电路、电流、电压和电阻
实例
装饰小彩灯，开关和用电器
家庭电路中各用电器，马路上的路灯
6.电荷的定向移动形成电流，科学上规定正电荷定向移动的方向为电流的方向。在电池外 部，电流是从电源的正极流向负极，在金属导体中，电流方向与电子的移动方向相反。电 流的大小用电流表示，它的单位为安培。电流的大小可用电流表来测量。 7.电流表的正确使用方法：电流表应与被测用电器串联，不允许与用电器并联；电流表接 入电路时，应当使电流从其正接线柱流入，从负接线柱流出；待测电流不能超过电流表的 量程；不允许不经过用电器把电流表直接接到电源的正、负极上。若预先不能估计被测电 流的大小，要先用电流表最大量程的接线柱进行试触。 8.电压是使自由电子发生定向移动形成电流的重要原因。电压的单位是伏特，简称伏，用 符号 V 表示。比它大的单位有千伏(kV)，比它小的单位有毫伏(mV)和微伏(μV)。1 kV＝ V，1 V＝ mV＝μV。 9.电压表的正确使用方法：与被测电路并联；电流从电压表的正接线柱流入，从负接线柱 流出；使用前必须调零，连接时先试触，选择合适量程；被测电路的电压不能超过电压表 的量程。 10.电阻是表示导体对电流阻碍作用大小的物理量，它用符号 R 表示。在国际单位制中，电
考点 1 电荷间的相互作用规律 【例 1】 (2016·绍兴)将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等 顺着细丝向下捋几下，希望做成如图 13-2 所示的各种情形，其中无法完
图 13-2 【解析】分别用干燥的丝绸或毛皮等顺着细丝向下捋几下会使塑料包装袋撕成细丝带上不 同的电荷；用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电 荷，而出现相互排斥的现象，故选项 A 能完成；摩擦起电后，若两束塑料细丝带异种电荷， 它们应相互吸引，图 B 并没有表现出相互吸引的现象；若两束塑料细丝带同种电荷，它们 应相互排斥，图 B 也没有表现出相互排斥的现象，故选项 B 不能完成，符合题意；用干燥 的丝绸或毛皮的其中一种来摩擦两束塑料细丝，使它们带上同一种电荷，而出现相互排斥 的现象，故选项 C 能完成；用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种

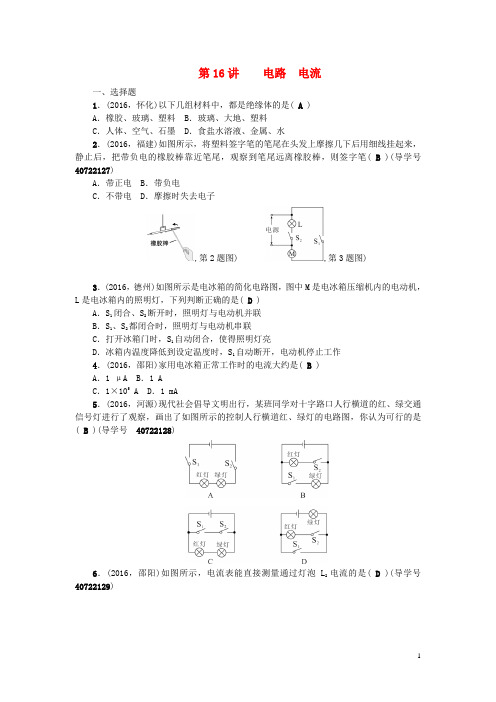

2017中考物理总复习第一篇考点聚焦第16讲电路电流检测
第16讲电路电流一、选择题1．(2016，怀化)以下几组材料中，都是绝缘体的是( A )A．橡胶、玻璃、塑料 B．玻璃、大地、塑料C．人体、空气、石墨 D．食盐水溶液、金属、水2．(2016，福建)如图所示，将塑料签字笔的笔尾在头发上摩擦几下后用细线挂起来，静止后，把带负电的橡胶棒靠近笔尾，观察到笔尾远离橡胶棒，则签字笔( B )(导学号40722127)A．带正电 B．带负电C．不带电 D．摩擦时失去电子,第2题图) ,第3题图)3．(2016，德州)如图所示是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( D )A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S1自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作4．(2016，邵阳)家用电冰箱正常工作时的电流大约是( B )A．1 μA B．1 AC．1×105 A D．1 mA5．(2016，河源)现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行横道红、绿灯的电路图，你认为可行的是( B )(导学号40722128)6．(2016，邵阳)如图所示，电流表能直接测量通过灯泡L2电流的是( D )(导学号40722129)7．(2016，长春)如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( C )A．1.2 A 1.2 A B．0.3 A 0.3 AC．1.2 A 0.3 A D．1.5 A 0.3 A(导学号40722130)8．(2016，赤峰)如图所示是一种定时课间音乐播放装置的原理图。
“播放器”是有电流通过时会播放音乐的装置；“定时开关”是达到设定时间自动断开的开关。
2020年中考物理大一轮复习精品课件：第一部分·第十六章 生活用电
控制用电器通断. 消耗电能.
与用电器串联,接在用电器与 (18) 火线 之间.
各用电器之间 (19) 并联
.
2.试电笔
(1)用途:用来辨别 (20) 火线和零线 . (2)原理:被测导线是火线时,电流流过笔尖、电阻、氖管、弹簧,再经过人体、大地,流到零线,与电源构成 闭合电路,氖管就会发光. (3)内部结构:电阻与氖管串联,如图所示.
当电路中⑩电流过大 时,切断电路 注意事项:不能用铜丝、铁丝等替代保险丝,不能随意更换更粗的保险
. 丝.
空气开关
接在火线上,复位后可重复使用,可以代替 (15)总开关和保险丝 .
考点帮
考点1 考点2 考点3
家庭电路
元件 两
插孔 座三
孔 开关 用电器
作用 给用电器提供电源接口.
连接位置及注意事项
按“ (16) 左零右火 ”的接法接入. 按“ (17) 左零右火上接地 ”的接法接入.
元件
作用
电能表 测量家庭电路中消耗的⑥ 电能 .
总开关
控制家庭电路的通断.
连接位置及注意事项
安装在⑦ 干路 上、⑧ 总开关 前面. ⑨ 串 联在电路中.
保险丝 (熔断器)
接在 (11) 火线 上;保险丝用电阻率 (12) 大
、熔点
(13) 低 的铅锑合金制成,保险丝越粗,熔断电流越 (14) 大 .
电路断路,很可能是干路断路.
闭合S、S1(或S2). 灯泡L、L1(或L2)发光,但比较暗.
该支路正常,由于灯泡L、L1(或L2)串联,根 据串联分压规律可知,灯泡L、L1(或L2)两 端的电压低于额定电压,故发光比较暗.
方法帮 命题角度1 命题角度2 命题角度3
试电笔

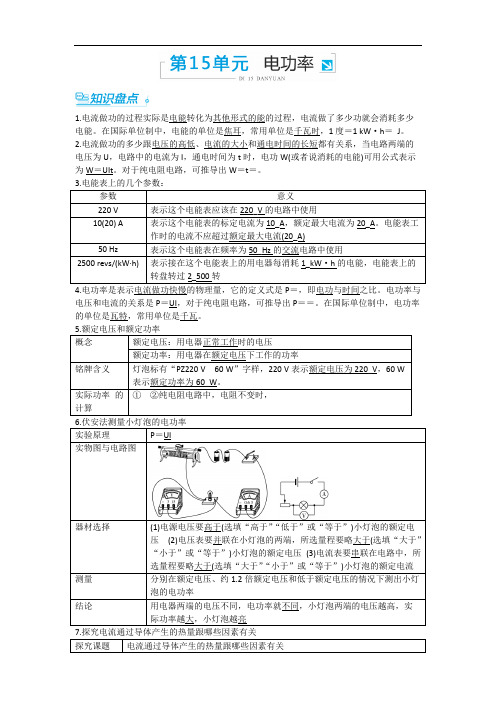

2017潍坊中考物理复习知识精炼 三年中考例析：第15单元 电功率
1.电流做功的过程实际是电能转化为其他形式的能的过程，电流做了多少功就会消耗多少电能。
在国际单位制中，电能的单位是焦耳，常用单位是千瓦时，1度＝1 kW·h＝J。
2.电流做功的多少跟电压的高低、电流的大小和通电时间的长短都有关系，当电路两端的电压为U，电路中的电流为I，通电时间为t时，电功W(或者说消耗的电能)可用公式表示为W＝UIt。
对于纯电阻电路，可推导出W＝t＝。
3.电能表上的几个参数：参数意义220 V表示这个电能表应该在220_V的电路中使用10(20) A表示这个电能表的标定电流为10_A，额定最大电流为20_A。
电能表工作时的电流不应超过额定最大电流(20_A)50 Hz表示这个电能表在频率为50_Hz的交流电路中使用2500 revs/(kW·h)表示接在这个电能表上的用电器每消耗1_kW·h的电能，电能表上的转盘转过2_500转4.电功率是表示电流做功快慢的物理量，它的定义式是P＝，即电功与时间之比。
电功率与电压和电流的关系是P＝UI，对于纯电阻电路，可推导出P＝＝。
在国际单位制中，电功率的单位是瓦特，常用单位是千瓦。
5.额定电压和额定功率概念额定电压：用电器正常工作时的电压额定功率：用电器在额定电压下工作的功率铭牌含义灯泡标有“PZ220 V 60 W”字样，220 V表示额定电压为220_V，60 W 表示额定功率为60_W。
①②纯电阻电路中，电阻不变时，实际功率的计算6.伏安法测量小灯泡的电功率实验原理P＝UI实物图与电路图器材选择(1)电源电压要高于(选填“高于”“低于”或“等于”)小灯泡的额定电压(2)电压表要并联在小灯泡的两端，所选量程要略大于(选填“大于”“小于”或“等于”)小灯泡的额定电压(3)电流表要串联在电路中，所选量程要略大于(选填“大于”“小于”或“等于”)小灯泡的额定电流测量分别在额定电压、约1.2倍额定电压和低于额定电压的情况下测出小灯泡的电功率结论用电器两端的电压不同，电功率就不同，小灯泡两端的电压越高，实际功率越大，小灯泡越亮7.探究电流通过导体产生的热量跟哪些因素有关探究课题电流通过导体产生的热量跟哪些因素有关甲乙探究方法控制变量法和转换法实验设计在甲图所示的实验装置中，让5 Ω和10 Ω的电阻串联在电路中，目的是控制电流和通电时间相同，探究电热与电阻之间的关系；在乙图所示的实验装置中，两个密闭容器中的电阻相同，在其中一个容器的外部，将一个电阻和这个容器中的电阻并联，因此通过两容器中电阻的电流不相同，这样做的目的是控制电阻和通电时间相同，探究电热与电流之间的关系实验结论在电流、通电时间相同的情况下，电阻越大，产生的热量越多；在电阻、通电时间相同的情况下，通过的电流越大，产生的热量越多8.电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，这个规律叫做焦耳定律，其数学表达式为Q＝。

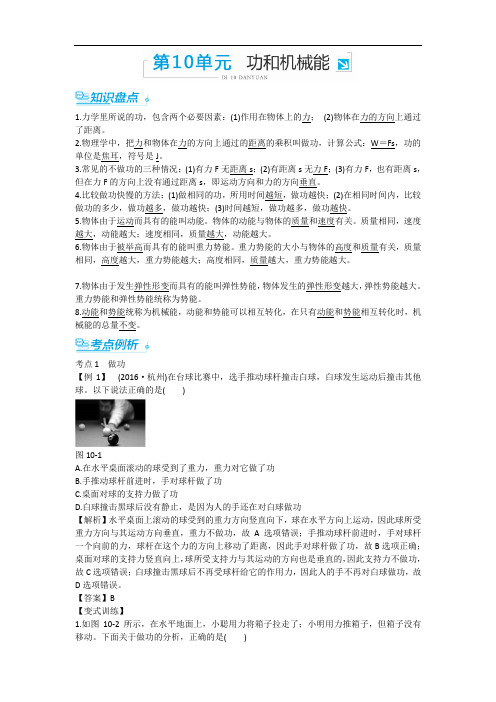

2017潍坊九年级中考物理复习知识精炼 三年中考例析：第10单元 功和机械能
1.力学里所说的功，包含两个必要因素：(1)作用在物体上的力；(2)物体在力的方向上通过了距离。
2.物理学中，把力和物体在力的方向上通过的距离的乘积叫做功，计算公式：W＝Fs，功的单位是焦耳，符号是J。
3.常见的不做功的三种情况：(1)有力F无距离s；(2)有距离s无力F；(3)有力F，也有距离s，但在力F的方向上没有通过距离s，即运动方向和力的方向垂直。
4.比较做功快慢的方法：(1)做相同的功，所用时间越短，做功越快；(2)在相同时间内，比较做功的多少，做功越多，做功越快；(3)时间越短，做功越多，做功越快。
5.物体由于运动而具有的能叫动能。
物体的动能与物体的质量和速度有关。
质量相同，速度越大，动能越大；速度相同，质量越大，动能越大。
6.物体由于被举高而具有的能叫重力势能。
重力势能的大小与物体的高度和质量有关，质量相同，高度越大，重力势能越大；高度相同，质量越大，重力势能越大。
7.物体由于发生弹性形变而具有的能叫弹性势能，物体发生的弹性形变越大，弹性势能越大。
重力势能和弹性势能统称为势能。
8.动能和势能统称为机械能，动能和势能可以相互转化，在只有动能和势能相互转化时，机械能的总量不变。
考点1 做功【例1】(2016·杭州)在台球比赛中，选手推动球杆撞击白球，白球发生运动后撞击其他球。
以下说法正确的是( )图10-1A.在水平桌面滚动的球受到了重力，重力对它做了功B.手推动球杆前进时，手对球杆做了功C.桌面对球的支持力做了功D.白球撞击黑球后没有静止，是因为人的手还在对白球做功【解析】水平桌面上滚动的球受到的重力方向竖直向下，球在水平方向上运动，因此球所受重力方向与其运动方向垂直，重力不做功，故A选项错误；手推动球杆前进时，手对球杆一个向前的力，球杆在这个力的方向上移动了距离，因此手对球杆做了功，故B选项正确；桌面对球的支持力竖直向上，球所受支持力与其运动的方向也是垂直的，因此支持力不做功，故C选项错误；白球撞击黑球后不再受球杆给它的作用力，因此人的手不再对白球做功，故D选项错误。
【中考零距离】2017潍坊九年级中考物理复习知识精炼 三年中考例析：第6单元 质量与密度
1.物体所含物质的多少叫质量，用m表示。
物体的质量不随物体的形状、状态、位置、温度的改变而改变，所以质量是物体本身的一种属性。
在国际单位制中，质量的单位：千克(kg)，常用单位：吨(t)、克(g)、毫克(mg)。
它们的换算关系是：1 t＝1_000kg，1 kg＝1_000g，1 g＝1_000mg。
2.托盘天平的使用方法：(1)“看”：观察天平的称量以及游码标尺上的分度值；(2)“放”：把天平放在水平台上，把游码放在标尺左端的零刻度线处；(3)“调”：调节横梁两端的平衡螺母，使指针指在分度盘的中央，这就表示横梁平衡了；(4)“称”：把被测物体放在天平的左盘，用镊子向天平的右盘中加减砝码，并调节游码，直到横梁平衡；(5)“记”：被测物体的质量＝盘中砝码总质量＋游码在标尺上所对应的刻度值。
3.密度是物质的一种特性，与物体的质量、体积、形状无关。
密度的公式：ρ=，在国际单位制中，密度的单位是，常用单位是，它们的换算关系是1_＝。
水的密度为，读做千克每立方米，它表示的物理意义是：1立方米的水的质量为千克。
4.一般情况下，物体都有热胀冷缩的性质。
当温度升高时，体积膨胀，密度变小；当温度降低时，体积收缩，密度变大。
在0 ℃～4 ℃内，水是热缩冷胀的。
事实表明，4 ℃的水密度最大。
5.量筒的使用：液体物质的体积可以用量筒测出。
量筒(量杯)的使用方法：(1)观察量筒标注的单位。
1 L＝1，1 mL＝1。
(2)观察量筒的量程和分度值。
(3)读数时，视线与量筒中水面凹形的底部相平(或水银面凸形的顶部相平)。
6.用量筒和天平测量液体和固体的密度时，需要测量出物体的质量和体积，通过ρ=就能够算出物质的密度。
质量可以用天平测出，液体和形状不规则的固体的体积可以用量筒或量杯来测量。
考点1 质量及其测量【例1】(2016·无锡)在“用托盘天平称物体质量”的实验中，下列操作错误的是( ) A．使用天平时，将天平放在水平桌面上B．调节横梁平衡时，只调节了平衡螺母C．称量时，左盘放置待测物体，右盘放置砝码D．观察到指针指在分度盘的中线处，确定天平已平衡【解析】使用天平时，应将天平放在水平桌面上，故选项A正确。
第16课时 电压 电阻 物理——中考物理总复习 配套(课件+优化训练+检测)资料文档
知识梳理 自主测试
一二
一、电压 1.电压 (1)作用:使闭合的电路中形成电流。 (2)单位及换算:1 kV=103 V=106 mV。 (3)测量仪器:电压表。 (4)常见电压值:①一节干电池的电压是1.5 V;②家庭电路的电压 是220 V;③对人体的安全电压是不高于36 V。
知识梳理 自主测试
一二
知识梳理 自主测试
1234
1.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些 “电”常识的了解必不可少。下列有关常见电压值的表述错误的是
()
A.一节干电池的电压是1.5 V
B.家庭电路的电压是220 V
C.手机电池电压一般是3.7 V D.对人体安全的电压是36 V 答案:D 解析:每一节新干电池电压是1.5 V,A项不符合题意;家庭电路的电 压是220 V,B项不符合题意;目前市场上的手机电池的电压在3.7 V 左右,C项不符合题意;对人体安全的电压是不高于36 V,D项符合题
针
旋转旋钮触片时,灯泡变亮,则应该连接接线柱
(选填“a、
b”“b、c”或“a、c”)和灯泡
联后接入电路中。
答案:b、c 串
知识梳理 自主测试
1234
解析:旋转式变阻器是一种变形的滑动变阻器,当把a、c接入电路 时,相当于在电路中接入了一个定值电阻;当把a、b接入电路时,变 阻器接入电路的是变阻器的“ad”部分,触片顺时针转动时,连入 电路的电阻变大,电路中的电流将变小;当把b、c接入电路时,变阻 器接入电路的是“dc”部分,触片顺时针转动时,连入电路的电阻 变小,电路中的电流将变大;可见,要使顺时针旋转旋钮触片时,灯泡 变亮,则应该连接接线柱“b、c”与灯泡串联接入电路。
【中考零距离】2017潍坊中考物理复习知识精炼 三年中考例析：第七单元 力 运动和力模板
1.力是物体对物体的作用，物体间力的作用是相互的。
在国际单位制中，力的单位是牛顿，符号是N。
力产生的条件：①必须有两个或两个以上的物体；②物体间必须有相互作用。
2.力的作用效果：①力能改变物体的形状；②力能改变物体的运动状态。
3.力的三要素：力的大小、方向和作用点。
4.力的示意图：在受力物体上沿着受力方向画一条线段，在线段的末端画一个箭头表示力的方向，在箭头边上标上力的大小，线段的起点或终点表示力的作用点。
5.物体由于发生弹性形变而产生的力，叫做弹力。
常见的弹力有：压力、拉力和支持力等。
弹簧测力计是用来测量力的大小的工具，它的制作原理是：在弹性限度内，弹簧的伸长与受到的拉力成正比。
6.弹簧测力计使用时的注意事项：(1)注意观察它的量程和分度值，加在弹簧测力计上的力不能超过它的最大测量值；(2)先用手轻轻拉动挂钩几次，观察指针是否指在零刻度线上；(3)读数时，视线要与指针水平且与刻度板面垂直。
7.由于地球的吸引而使物体受到的力叫做重力，用符号G表示，重力的施力物体是地球。
重力的方向总是竖直向下，利用这种性质可以制成重垂线。
8.滑动摩擦力的大小跟压力大小和接触面的粗糙程度有关，当接触面粗糙程度相同时，压力越大，摩擦力越大；当压力一定时，接触面越粗糙，摩擦力越大。
9.增大有益摩擦的方法：①增大压力；②增大接触面的粗糙程度。
减小有害摩擦的方法：①减小压力；②减小接触面的粗糙程度；③用滚动摩擦代替滑动摩擦；④使两个相互接触的表面分离。
10.牛顿第一定律：一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态。
这就是著名的牛顿第一定律。
11.二力平衡的条件：作用在同一物体上的两个力，如果大小相等，方向相反，并且在同一条直线上。
考点1 力及其描述【例1】(多选)如图7-1所示的几种现象，能够体现力改变物体运动状态的是( )A.手拉开弓B.运动员罚点球C.刚刚起飞的火箭D.熊猫拉弯竹子图7-1【解析】力的作用效果有两个：一是改变物体的运动状态；二是改变物体的形状。
2017年全国部分省市中考物理真题汇编----家庭电路与安全用电(pdf版 含解析)
2017中考物理真题汇编----家庭电路与安全用电一、选择题1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置2．小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光3．下列关于家庭电路的说法正确的是（）A．家庭电路中各用电器都是串联在电路中的B．发现触电事故时，应首先切断电源再想办法C．控制用电器的开关应接在该用电器和零线之间D．当干路中电流过大时，漏电保护器就会自动切断电路4．如图是家庭电路示意图．下列说法正确的是（）A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患5．对家庭电路的安装过程，下列要求正确的是（）A．按照进户线→电能表→总开关→熔断器→用电器顺序安装B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地6．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路8．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A．插头短路B．灯丝断路C．灯头内短路D．灯头内断路9．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了10．如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线11．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路12．小王在一次家庭探究活动中，在作业本上做了如下5条记录：①电饭煲铭牌上标有“220V，800W，50Hz”等字样；②使用试电笔时，手必须接触笔尾的金属体；③电视机上安装的动圈式扬声器，其运作原理是电磁感应；④床头灯的开关是串联在电路上的；⑤体温计的刻度范围通常是35～42℃，分度值为1℃．你认为小王的记录完全正确的是（）A．①②③B．②④⑤C．①②④D．①③⑤13．家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰14．如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地15．如图所示的电工带电操作中，不会发生触电事故的是（）A．B．C．D．16．如图所示的做法中符合安全原则的是（）A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地17．下列选项中符合安全用电要求的是（）A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用18．关于家庭电路和安全用电常识中，下列做法错误的是（）A．家庭电路中，控制灯泡的开关应该接在火线上B．发现有人触电时，应该立即用手将其拉开C．使用试电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体D．卫生间应该安装带有防水盖的多功能插座二．填空题19．我国家庭电路电压是220V，用电器的开关要安装在（选填“火线”、“零线”或“地线”）上，如果家用电器或线路着火，（选填“不可”或“可以”）直接泼水灭火．20．通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该（选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在（选填“火线”或“零线”）和用电器之间．21．家庭电路中，电风扇和照明灯是（填“串联”或“并联”）的，用久后扇叶上沾满灰尘，是由于带电体具有的性质．电炉丝热的发红，而与之相连的导线却几乎不发热，根据焦耳定律可知，是因为电炉丝的大．22．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：（1）L0不亮，说明该支路．（2）L0正常发光，说明该支路．（3）L0发光呈暗红色，说明该支路．23．在家庭电路中火线与零线之间的电压为V，生活中可以用判断火线与零线．当家庭电路中电流超过一定限度时，会自动熔断，保护电路．24．家庭电路中，火线与零线间的电压为V．当电路中的超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要．25．我们家里的白炽灯正常工作时的电压为V；它是根据电流的效应工作的；控制电灯的开关必须接在线上．26．上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为伏，这些用电器是的（选填串联或并联），工作时将能分别转化为光能、机械能等．27．如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与相连，防止触电．28．如图所示，按照家庭电路安全用电的要求，电线接头B应接在线上，三线插座的插孔应与地线相连．29．家庭电路触电事故都是人体直接或间接接触线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与相连，不致对人造成伤害．30．在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将（填“会”或“不会”）熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图．31．在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个接在干路上，房间里的电灯、电视等用电器是联的．二．作图题32．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别接入电路中．33．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．34．小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整．35．请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．36．请在图中用笔画出代替导线将三线插座、电灯和开关分别接入电路．37．为了节约能源，宾馆的客房都配备房卡，只有把房卡插入电槽中，房间内的灯和插座才能有电．请连接房间内的简化电路．38．请将虚线框内带有保险丝的三孔插座正确接入家庭电路．三．实验探究题39．阅读短文，回答文后问题：电水壶图甲所示是常见的电水壶，它的工作原理是：接通电源加热后，水温逐步上升到100℃，水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）．如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源．图乙是双金属片温控原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同．在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开．C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度．图丙是传统电水壶用电热丝（实线①）及PTC材料（实线②）的电阻随温度变化的关系图象．若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险．PTC加热元件的自动控制温度性能是绝对可靠的，它靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制．所以现在很多高档的电热水壶采用了PTC加热元件．（1）若不使用三线插座供电，手摸电水壶的金属外壳（一定会/一定不会/有可能）触电．（2）图甲中的电水壶，其蒸汽开关与双金属片开关应（串联/并联）连接．（3）关于图甲电水壶中的双金属片，下列说法正确的是A．双金属片受热时，金属层a比b膨胀快B．调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变低C．蒸汽开关与发热盘底部的双金属片开关是同时断开的D．双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险（4）通电后PTC电水壶发热盘的最终温度应在（T5﹣T6/T6﹣T7/T7﹣T8）范围内．（5）通电后，①②两种发热材料的功率随时间变化的图象正确的是．40．综合作图﹣﹣家庭电路中的电灯和插排板如图所示，甲是家庭电路中的照明系统，乙是给用电器供电的插排板系统，其一部分已与电源线相连．对甲的要求是：开关S2同时控制灯L2、L3的亮灭．对乙的要求是：开关S1断开时，指示灯L1不亮，插孔不能提供电压；S1闭合时，插孔能提供工作电压；如果指示灯L1损坏，S1闭合时，插孔也能提供电压．请在图中画出各元件的连接方式，并把插排板与电源线相连．41．如图所示，是小刚家里部分电路的示意图．当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸．当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光．（1）你判定此电路故障应是．A．火线和零线短路B．电灯L短路C．电线AB段某处断路D．电线BC段某处断路（2）小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是点．42．小明同学学习了初中电学知识，他想试着在家里安装一个三孔插座．因为三孔插座多是使用大功率用电器，他给三孔插座配了一个保险丝，请你在图中用笔代替导线将下面插座和保险丝接入电路，并完成下面的填空．（1）安装完电路后，若电路无故障，他用测电笔接触插座的一个孔，发现测电笔的氖管发光，他断定这个孔连接的是（选填“火”或“零”）线．（2）他把一个电烤炉的三脚插头插入三孔插座中，三孔插座中接地线就与电烤炉的（选填“发热丝”或“外壳”）相连接了．四．计算题43．电动环保车因环保经济在各大旅游景区已广泛投入运营．如图1所示的电动环保车，有关技术参数如下表．空车质量1200kg电动机额定功率5kW满载乘员10人电动机额定电压48V满载时轮胎与地接触面积4×250cm3最大车速18km/h电动机效率80%平路行驶里程≤180km根据技术参数和具体要求，求解下列问题：（g 取10N/kg）（1）用图2甲图中的专用插线板给电动环保车充电，请在图2乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V电压．（2）电动机以额定功率工作半小时消耗多少电能？（3）若电动环保车满载时，每个乘员大约60kg，该车充一次电储存了2.7×108J 的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？44．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝．R1=21欧，R2=18欧．S打开时，通过R1的电流为2.4A．问当S闭合时，（1）流过A保险丝的电流为多少安？（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？直径/mm 额定电路/A直径/mm额定电路/A直径/mm额定电路/A0.40 1.50.7130.98 4.51.266 1.587.5 1.9815五．解答题45．请用笔画线代替导线，把带有开关的节能灯正确地接入如图所示的家庭电路中．46．请将如图所示元件，连接成符合安全用电要求的家庭电路．47．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中．48．如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求．49．欢欢家的电路简化后如图所示，由该电路可知（1）线是火线（选填“a”或“b”）；（2）台灯和电视是联在电路中的；（3）三孔插座中上边的那个孔接．（选填“地线”、“火线”或“零线”）50．传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．（1）如图是家庭电路的一部分，保险丝应该装在（选填“A”、“B”或“C”）线才起到保险的作用．（2）以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）51．阅读短文，回答问题：漏电保护断路器电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中．家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．（1）漏电保护断路器实质上就是一个（电源/用电器/开关）．（2）家庭电路电流过大的原因有（只需答一个原因），当家庭电路电流过大时，漏电保护断路器（能/不能）自动切断电路．（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为．（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器（能/不能）及时断开电路．52．阅读材料，回答材料后的问题高压电线下打手机安全吗青岛某建筑工地的一名男子在高压线下接电话时手机突然爆炸，造成身体烧伤面积达70%．事后工友们猜测是因为靠近高压电线接电话导致了惨剧的发生．这条消息引发人们的猜想：猜测1：可能是拿着手机的时候，靠高压线太近，导致触电．猜测2：可能是手机的电磁波，让人头顶的空气产生电离能力，给高压电建了个“绿色通道”，导致触电．阅读完下面的资料，你就能判断上面的猜想是否正确了．①我国《电力安全工作规程》给出了操作人员与通电高压交流线路的安全距离，高压架空线路规范《110KV﹣500KV高压架空线路设计技术规程》则对国内高压线路架设的实际距离做出了限值要求．详见下表：高压线电压等级安全距离（米）居民区导线对地最小距离（米）边导线与建筑物之间的最小水平距离（米）110KV 1.57.0 4.0220KV37.5 5.0330KV48.5 6.0500KV5148.5②通电的高压交流线会在周围产生低频的变化电场和磁场，暴露在这个电场和磁场中的导体会感应出电压．但因为架空高压线有一定高度，人体作为一个导体，长度有限，实际感应出的电压等级往往很低，在人体能承受的安全范围内．③手机在使用的时候会向外发送无线电波．手机信号使用的无线电波频率为1GHz、2GHz左右，而高压电线产生的电场和磁场的频率是50～60Hz，两者相距很大，手机的天线不具备接收高压电辐射出的能量的能力．④一般来说，电磁波的频率越高，电离作用就越强．频率很高的宇宙射线（10 20Hz 左右或更高）对空气有很强的电离作用，10 15Hz左右的太阳紫外线也可以使空气电离产生臭氧．相比之下，手机无线电波的频率（1GHz～2GHz）太低了，在电离空气方面，它连个打酱油的都算不上．（1）根据文中资料，请你判断A．猜测1正确B．猜测2正确C．猜测都正确D．手机爆炸与高压电线无关（2）安全用电的原则是，不接触低压带电体，不高压带电体．（3）对于比较长、比较大的金属导体，如图2所示，在经过图2高压电线下时会感应出较大电压而带电，请你想出比较可行的办法避免人触电．53．阅读材料，回答材料后的问题插座改革开放初期，大量各类外国电器产品涌入中国，市场需要一种可兼容多个国家标准插头的插座，万用孔插座在此背景下应运而生．万用孔插座的三相插孔与两相插孔合在一起，有3个孔，如图1所示．既能插三相插头又能插二相插头，既能插圆插头又能插扁插头，由于其方便易用，一孔多用，适合不同国家标准的插头，在市民家中使用较为广泛．万用孔插座是老国标插座，此类插座因插孔较大，插座接片与电器插头接触面积过小，容易使插拔力过松、接触片过热，从而造成火灾事故的隐患．这类插座的电源线一端往往是两相插头，没有接地线．在2010年6月1日，国家质检总局和国家标准化管理委员会就联合发布了“插座新国标”，明确禁止生产万用孔插座，并且制定了更高要求的标准升级．与万用孔相比，新国标标准下的插座产品，要求是两相和三相插孔分开组合形式（俗称新五孔插座）的插座，如图2所示，电源线端是三相插头，能够同时满足火线、零线、地线三条线路，用起来会比较安全放心．同时插头与插座的接触面积更大，接触更紧密，能有效防止发热，同时防触电性能更好，安全性能得到了很大提升．公安部曾经发布数据，我国近年来累计发生的火灾事故中，由于电源插座、开关短路等原因引发的火灾，位居各类火灾之首，插座引起的电气火灾在家庭火灾中约占．为了安全，请大家一定要使用合格的插座．（1）家庭电路中，各用电器之间是的．（选填“串联”或“并联”）（2）新国标插座与万用孔插座的区别：．（写两条）（3）洗手间墙上的固定插座有水溅入时会形成短路，请你想一种办法防止．参考答案与提示一、选择题1．（2017•天津）在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置【分析】电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故B正确．故选B．【点评】掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．2．（2017•金华）小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光【分析】（1）串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；（2）两孔插座根据左零右火的原则；（3）测电笔是用来辨别零线和火线的工具，使用测电笔时，应用手接触笔尾金属体，笔尖接触电线；当笔尖接触到火线时，氖管会亮，接触零线时，氖管不亮．【解答】解：A、由图可知，电路中灯泡甲、插座丁并联，故A错误；B、双线插座的接法是左零右火，而图中插座丙左火右零，且电路中插座丙与灯乙串联连接，故B正确；C、当闭合开关K1、K2，甲灯亮、乙灯不亮，是由于插座丙与灯乙串联连接造成的，故C错误；D、当测电笔与插座的左孔接触时，插座此孔为火线，氖管发光，当测电笔与插座的右孔接触时，插座此孔为零线或者开关断开，氖管不发光，故D错误．故选B．【点评】此题主要考查的是串并联电路、插座的接法，测电笔的使用等，需要同学们熟记有关知识点，属于基础性题目，难度不大．3．（2017•长沙）下列关于家庭电路的说法正确的是（）A．家庭电路中各用电器都是串联在电路中的B．发现触电事故时，应首先切断电源再想办法。
2017中考物理试题分类汇编专题16--电压、电阻.docx
【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。
】8．（2017•威海）如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由电路图可知，灯泡L与电阻R串联，电压表测灯泡L两端的电压，电流表测电路中的电流，逐个分析每个选项找出符合要求的选项．【解答】解：A．若灯L断路，电路断路，电压表串联在电路中测电源的电压，则电流表无示数，电压表有示数，故A不符合题意；B．若灯L短路，灯泡不亮，此时电压表被短路无示数，电路为R的简单电路，电流表测电路中的电流有示数，故B符合题意；C．若电阻R断路，电路断路，电压表和电流表均无示数，灯泡不亮，故C不符合题意；D．若电阻R短路，电路为灯泡L的简单电路，电压表测电源的电压，电流表测电路中的电流，则两电表都有示数，故D不符合题意．故选B．25.（2017•枣庄）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V。
25. 负0.613、（2分）（2017•临沂）小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L 2的电压C.若灯L 1短路，则电压表示数为零D.若灯L 2短路，则电压表示数为3V13、B专题：电流与电路；电压与电阻解析：在观察电路的连接时，可以直接拆掉电压表，电流表视为一根导线，在观察电路，就简单了。
本题中拆去电压表，可以看到电流只有一条路径，所以两灯泡串联；电压表并联在L2两端测L2的电压；B 正确，A 错误；电压表测量的是L2的电压，所以灯L 1短路，则电压都加到L2两端，电压表示数为3V ，若灯L 2短路，则电压表示数为零，C 、D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.家庭电路的组成以及各部分的作用和接法 家庭电路的组成按由前到后的顺序主要有：进户线、电能表、总开关、保险装置、插座、用电器、导线等。 (1)电能表：①接法：装在干路上。 ②作用：测量用户在一段时间内消耗的电能。 ③铭牌：10(20) A表示这个电能表的标定电流为10_A，额定最大电流为20_A。3 000 r/(kW·h)表示接在这个电能表上的用电器，每消耗1_kW·h的电能，电能表上的转盘转过3_000转。 (2)保险丝 ①作用：当电路中的电流过大时，自动熔断，切断电路，起保护作用。 ②保险丝熔断的两大原因：电路发生短路；用电器的总功率过大。 ③材料的要求：电阻较大、熔点较低的铅锑合金。 ④注意事项：不允许用铁丝或铜丝来替代保险丝；不能将保险丝与闸刀开关的位置接反；更换保险丝后，首先应查清导致保险丝熔断的原因，排除故障后才能闭合总开关，恢复供电。 (3)插座 ①接法：并联在电路中；②三孔插座的接法：左零右火中接地。 (4)开关 接法：与所控制的用电器串联；一般接在用电器和火线之间。 (5)灯 螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。 2.试电笔的构造及使用 (1)组成：从头到尾：笔尖金属体、绝缘外壳、高值电阻、氖管、弹簧、笔尾金属体。 (2)用法：用手接触笔尾金属体，笔尖接触电线，氖管发光表示接触的是火线，氖管不发光表示接触的是零线。 3.防止触电 (1)分类：单线触电、双线触电、高压电弧触电、跨步电压触电。 (2)对人体安全的电压：不高于36_V。 (3)安全用电原则：不接触低压带电体、不靠近高压带电体。
考点1 家庭电路的组成及连接 【例1】 (2016·青岛)如图16-1所示家庭电路，吊灯和由开关S控制，墙上有一个固定插座。请把电路连接完整。
图16-1 【解析】(1)由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏吊灯和并联，开关接在干路上同时控制两灯。(2)首先辨别上面三根线、地线、火线、零线，安装两孔插座的方法：左孔接零线，右孔接火线；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图16-2所示。 【答案】如图16-2所示
图16-2 【变式训练】 1.图16-3甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中为旋钮开关，单独控制台灯灯泡的通断和亮度；为单独控制电视插座的开关。请在图乙中将电路连接完整，要求符合安全用电原则。
甲 乙 图16-3 答案：如图16-4所示。
图16-4 解析：火线先进开关，然后接入台灯灯泡；而零线直接接入台灯灯泡；开关应与插座串联，开关接火线，电视插座直接接零线。如图16-4所示。 考点2 家庭电路故障分析 【例2】 (2016·内江)在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下： 故障现象 可能原因 检修方法 灯泡不亮 灯泡的灯丝断了 换新灯泡 灯头内的电线断了 连接好 灯头、开关等处的接线松动 检查加固 从电路的组成来看，上述故障现象的原因可以概括成( ) A.开路 B.短路 C.通路 D.开路或短路 【解析】当灯泡不亮时，根据所给的原因可以得出，都是因为开路现象发生的，因此该灯泡不发光的故障可归纳为电路出现了开路现象。故本题答案选A。 【答案】A 考点3 家庭电路中电流过大的原因 【例3】 (2016·枣庄)家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家中所有的用电器都停止了工作，其原因可能是( ) A.这个插座的火线和零线原来就相接触形成了短路 B.插头插入这个插座时，导致火线和零线相接触形成了短路 C.插头与这个插座接触不良形成了断路 D.同时工作的用电器过多，导致干路电流过大，保险开关跳闸 【解析】若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故选项A错误；若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故选项B正确；若是充电器的插头与插座接触不良形成断路，则充电器不工作，不会影响室内其他用电器，故选项C错误；手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，故选项D错误。 【答案】B 【变式训练】 2.CCTV“广而告之”栏目曾播放过一段公益广告(如图16-5)，图中的电视机与其他用电器是_______联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流________。根据焦耳定律可知，干路中的电流产生过多的________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。
图16-5 答案：并 过大 热量 解析：因为家庭电路中各用电器之间既可以单独工作又互不影响，所以图中电视机与其他用电器间的连接方式为并联。家庭电路中电压为220 V，由P＝UI可知，当总功率过大时，干路中的电流会过大。根据焦耳定律可知，电流过大时，干路导线会产生过多的热量，使导线温度升高，容易引起火灾。 考点4 安全用电 【例4】 (2016·山西)“注意安全，珍惜生命”是大家的共同心愿。下列一些做法符合安全用电的是( )
A.在电线上晾晒衣服 B.用湿毛巾擦正在工作的台灯 C.用电器的金属外壳要接地 D.有人触电要先直接用手拉开 图16-6 【解析】由于水是导体，所以在电线上晾晒衣服是非常危险的，故选项A错误；由于水是导体，所以用湿毛巾擦正在工作的台灯是非常危险的，故选项B错误；家用电器的金属外壳要接地，防止金属外壳漏电时发生触电事故，此选项符合安全用电原则，故选项C正确；人体是导体，所以有人触电不要直接用手拉开，故选项D错误。 【答案】C 【变式训练】 3.(2015·菏泽)下列对生活用电常识的认识中，符合要求的是( ) A.开关接在火线或零线上都可以，所以，家庭电路安装中不需要试电笔 B.用电器的三脚插头也可插入两孔插座中使用 C.使用试电笔时，手不要接触笔尾金属体，以免触电 D.输电线进用户后应先接电能表 答案：D 解析：由于火线与大地间有220 V的电压，零线与大地间没有电压，家庭电路中的开关必须接在火线上，这样开关断开时，就与火线断开连接，避免触电事故的发生，因此安装时需要用试电笔辨别火线和零线，故A选项错误；用电器的三脚插头，最上面的一个脚接用电器的金属外壳，插入三孔插座后，就把金属外壳接地，可以防止因用电器漏电而发生触电事故，如果插入两孔插座，用电器的外壳不能接地，这是不安全的，故B选项错误；使用试电笔时，手必须接触笔尾的金属体，这样就把人体和试电笔构成了一个通路，如果不接触笔尾的金属体，不管接触的是火线还是零线，由于电路是断路，氖管都不会发光，故C选项错误；输电线进户后首先接电能表，然后是总开关、保险装置、各种用电器，故D选项正确。
1.(2016·潍坊)(多选)“安全用电，珍爱生命”是同学们应有的意识。小华同学家的配电系统如图16-7所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是( )
图16-7 A.在①位置安装电能表 B.在②位置安装空气开关 C.在③位置安装漏电保护器 D.在④位置安装漏电保护器 答案：ABD 解析：根据电路的组成可知，家庭电路的连接要按照进户线——电能表——空气开关及漏电保护开关——用电器的安装顺序，即在①位置安装电能表，在②位置安装空气开关，在③位置安装空气开关，在④位置安装漏电保护器，故选项A、B、D正确。 2.(2015·潍坊)电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，“珍爱生命、注意安全”是同学们日常生活中必须具有的意识。下列说法中不利于．．．安全的是( ) A.控制电灯的开关要接在零线上 B.更换电灯前要先断开电源开关 C.打雷下雨时不能站在大树下避雨 D.绝缘层破损的导线要及时更换 答案：A 解析：根据安全用电的要求，开关必须接在电灯和火线之间，当控制电灯的开关接在零线上时，即使断开开关，电灯的灯座上仍然带电，如果不小心接触灯座上的导电部分，会发生触电事故，故选项A符合题意；更换电灯前要先断开电源开关，可防止触电事故的发生，故选项B不符合题意；打雷下雨时不能站在大树下避雨，否则易发生雷击现象，故选项C不符合题意；绝缘层破损的导线要及时更换，可防止触电事故的发生，故选项D不符合题意。 3.(2014·潍坊)用试电笔辨别火线与零线时，图16-8中正确的操作方法是( )
① ② ③ ④ 图16-8 A.①② B.①③ C.②④ D.①④ 答案：D
一、单项选择题 1.(2016·自贡)某家庭电路的部分电路如图16-9所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是( )
图16-9 A.火线上的保险丝应该改装到零线上 B.甲处应装用电器，乙处应装开关 C.当用电器功率增大时，通过保险丝的电流就增大 D.当保险丝熔断后，可以用铜丝代替 答案：C 解析：为了安全，保险丝应接在火线上，而不是零线上，故选项A错误；按照安全用电的要求，甲处安装开关，乙处安装用电器，故选项B错误；家庭电路中用电器是并联的，同时使用的增多，电路中的总功率增大，而电路两端的电压是不变的，根据P=UI可知，电路中的电流增大，故选项C正确；电路中电流过大，超过保险丝的熔断电流值时，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故选项D错误。 2.(2016·孝感)家庭电路中，下列操作符合要求的是( ) A.输电线进户后，应先接电能表 B.家庭电路的开关，接在零线或火线上都可以 C.使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故 D.空气开关跳闸后，应立即合上 答案：A 解析：输电线进户后应先接电能表，故选项A符合要求；家庭电路中的开关接在零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，故选项B不符合要求；使用试电笔时，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故选项C不符合要求；空气开关跳闸后，应先检查故障，电路无故障后再合上开关，故选项D不符合要求。
