磁芯材料
芯便宜，因为环形磁芯是一整个
零件，而其他形状磁芯是由两半
构成。 磁芯由两半构成时，必须 绕制成本不会过高。
真正的一阶滤波器在超出转
研磨这两半的结合面，使它们平
折频率时可使衰减在每个倍频上
整光滑，从而使两半之间的气隙
因此，共模电感器最好采用 增加 -6dB。转折频率一般较低，
最小。 另外，高磁导率磁芯一般 环形磁芯，下文着重讨论环形磁 足 以 使 感 抗成 为 阻 抗的主 要 部
能源
用于电磁干扰滤波器的共模电感器 需要慎重选择磁芯材料
Robert West, Magnetics, A Division of Spang and Co.
多数电磁干扰滤波器必须使用共模电感器。由于共模电感器在很宽的 频率范围内阻抗很高，所以可抑制高频开关电源产生的高频噪声。
开关 电 源 会 产 生 以 下 两 类 噪 共模电感器用于衰减共模噪声。 的绕组构成。这两个绕组使每个
(5000µ)
(10,000µ) (15,000µ)
42206-TC 22.1
13.72
6.35
3020
6040
9060
4
le (cm) Ae (cm²) Ve (cm³)
5.42
0.250 1.36
J 材料 (5000µ):N = 1000 (1.59 毫亨/3020-20%) ½ = 25.6 匝
W 材料 (10,000µ):N = 1000 (1.59 毫亨/6040-30%)½ = 19.4 匝
H 材料 (15,000µ):N = 1000 (1.59毫亨/9060-30%) ½ = 15.8匝
如果使用 J 材料，那么肯定要 使用较小的线径，而原来的线径很 适合 H 材料。W 材料所需的匝数 只比以上第 4 步计算出的最大匝 数（17 匝）稍大一点。

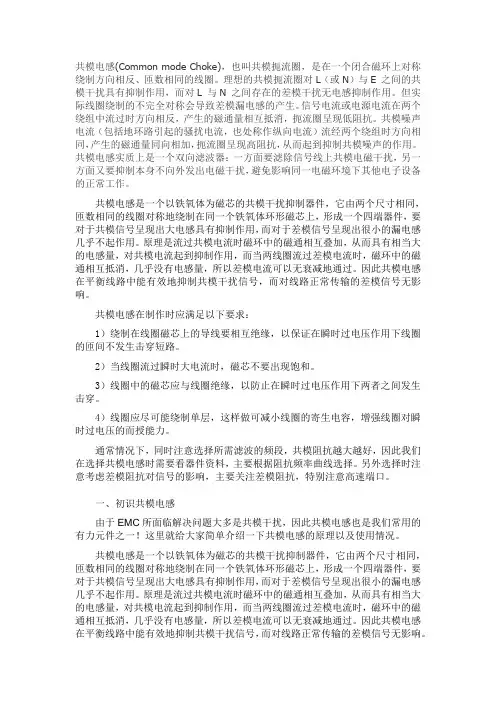

共模电感认识
共模电感(Common mode Choke)，也叫共模扼流圈，是在一个闭合磁环上对称绕制方向相反、匝数相同的线圈。
理想的共模扼流圈对L（或N）与E 之间的共模干扰具有抑制作用，而对L 与N 之间存在的差模干扰无电感抑制作用。
但实际线圈绕制的不完全对称会导致差模漏电感的产生。
信号电流或电源电流在两个绕组中流过时方向相反，产生的磁通量相互抵消，扼流圈呈现低阻抗。
共模噪声电流（包括地环路引起的骚扰电流，也处称作纵向电流）流经两个绕组时方向相同，产生的磁通量同向相加，扼流圈呈现高阻抗，从而起到抑制共模噪声的作用。
共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。
共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。
原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。
因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
共模电感在制作时应满足以下要求：1）绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
2）当线圈流过瞬时大电流时，磁芯不要出现饱和。
3）线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
4）线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。
通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。
另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。
共模电感小知识
一、初识共模电感共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。
在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
图1 各种CMC小知识：EMI(Electro Magnetic Interference，电磁干扰)计算机内部的主板上混合了各种高频电路、数字电路和模拟电路，它们工作时会产生大量高频电磁波互相干扰，这就是EMI。
EMI还会通过主板布线或外接线缆向外发射，造成电磁辐射污染，不但影响其它的电子设备正常工作，还对人体有害。
PC板卡上的芯片在工作过程中既是一个电磁干扰对象，也是一个电磁干扰源。
总的来说，我们可以把这些电磁干扰分成两类：串模干扰(差模干扰)与共模干扰(接地干扰)。
以主板上的两条PCB走线(连接主板各组件的导线)为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。
串模干扰电流作用于两条信号线间，其传导方向与波形和信号电流一致；共模干扰电流作用在信号线路和地线之间，干扰电流在两条信号线上各流过二分之一且同向，并以地线为公共回路，如图1-1所示。
图2是我们常见的共模电感的内部电路示意图，在实际电路设计中，还可以采用多级共模电路来更好地滤除电磁干扰。
此外，在主板上我们也能看到一种贴片式的共模电感(图3)，其结构和功能与直立式共模电感几乎是一样的。
图4 贴片CMC二、从工作原理看共模电感为什么共模电感能防EMI？要弄清楚这点，我们需要从共模电感的结构开始分析。
图5 共模电感滤波电路图4是包含共模电感的滤波电路，La和Lb就是共模电感线圈。
这两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。
这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。

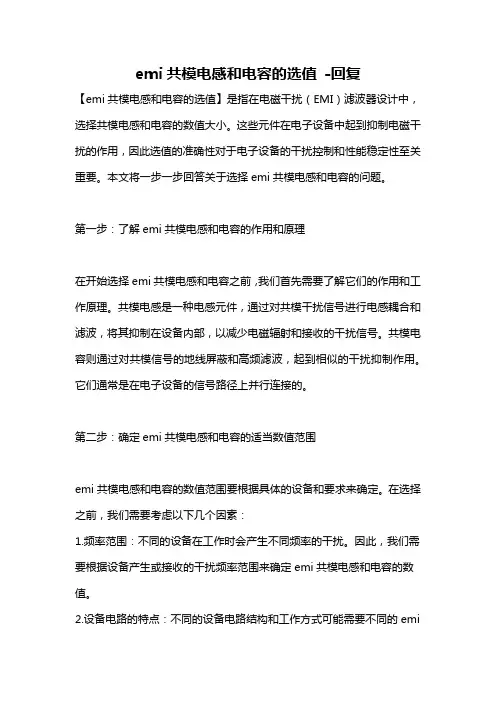

emi共模电感和电容的选值 -回复
emi共模电感和电容的选值-回复【emi共模电感和电容的选值】是指在电磁干扰（EMI）滤波器设计中，选择共模电感和电容的数值大小。
这些元件在电子设备中起到抑制电磁干扰的作用，因此选值的准确性对于电子设备的干扰控制和性能稳定性至关重要。
本文将一步一步回答关于选择emi共模电感和电容的问题。
第一步：了解emi共模电感和电容的作用和原理在开始选择emi共模电感和电容之前，我们首先需要了解它们的作用和工作原理。
共模电感是一种电感元件，通过对共模干扰信号进行电感耦合和滤波，将其抑制在设备内部，以减少电磁辐射和接收的干扰信号。
共模电容则通过对共模信号的地线屏蔽和高频滤波，起到相似的干扰抑制作用。
它们通常是在电子设备的信号路径上并行连接的。
第二步：确定emi共模电感和电容的适当数值范围emi共模电感和电容的数值范围要根据具体的设备和要求来确定。
在选择之前，我们需要考虑以下几个因素：1.频率范围：不同的设备在工作时会产生不同频率的干扰。
因此，我们需要根据设备产生或接收的干扰频率范围来确定emi共模电感和电容的数值。
2.设备电路的特点：不同的设备电路结构和工作方式可能需要不同的emi滤波参数。
例如，高频或低频工作的设备可能需要不同数值的电感和电容。
3.滤波效果和需求：根据设备的干扰抑制需求，我们需要选择适当的emi 共模电感和电容数值来达到所需的滤波效果。
第三步：参考规格表和经验选择emi共模电感和电容在实际选择emi共模电感和电容数值时，我们可以参考厂商提供的规格表和经验知识。
规格表通常包含了emi滤波器的电感和电容数值范围，以及与特定频率相关的参数。
根据设备工作频率和需求，我们可以找到适合的emi共模电感和电容数值。
此外，积累的经验知识也是选择数值的重要依据，如常见的数值范围和推荐组合。
第四步：进行实验和优化emi共模电感和电容的数值一旦确定了初步的emi共模电感和电容数值，我们可以通过实验进行进一步的优化。
共模电感浅谈
共模电感浅谈存储与多媒体产品线彭浩版本历史目录1.共模电感简介 (3)2.共模电感用于EMI滤波器 (4)2.1噪声测量方法 (4)2.2滤波器电路结构分析 (4)2.3滤波器元器件参数计算 (6)2.4共模电感的差模电感 (7)3.共模电感的寄生参数 (9)3.1寄生电容C1、C2 (9)3.2电感L LK、L C (11)3.3等效电阻R C、R W (11)4.磁芯材料与共模电感磁芯选型 (12)4.1铁氧体磁芯 (12)4.2磁粉芯与高磁通磁粉芯 (12)4.3共模电感磁芯选型 (13)5.共模电感的设计流程 (14)6.共模电感安规管控 (15)1. 共模电感简介共模电感，也叫扼流圈，常用在开关电源中过滤共模的电磁干扰信号。
共模电感是一个以铁氧体等为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，线圈的绕制方向相反，形成一个四端器件。
当两线圈中流过差模电流时，产生两个相互抵消的磁场H1、H2，此时工作电流主要受线圈欧姆电阻以及可以忽略不计的工作频率下小漏感的阻尼，所以差模信号可以无衰减地通过，如图1-1所示；而当流过共模电流时，磁环中的磁通相互叠加，从而具有相当大的电感量，线圈即呈现出高阻抗，产生很强的阻尼效果，达到对共模电流的抑制作用。
因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
图1-1 差模信号通过共模线圈2. 共模电感用于EMI 滤波器对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。
但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。
共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感，因而共模电感对差模噪声也有抑制作用。
实际应用中，共模电感常和X 电容、Y 电容组成EMI 滤波器，滤除差模噪声和共模噪声。
2.1 噪声测量方法图2-1所示为典型的噪声测量结构图，噪声的测量主要通过LISN 来实现。
共模与差模抗干扰滤波器中电感材料的选择原则
共模与差模抗⼲扰滤波器中电感材料的选择原则摘要：从磁性材料的⾓度指出了共模与差模抗⼲扰滤波器中电感材料的选择原则。
指出必须根据⼲扰信号的类型（共模或差模）选取对应的磁性材料，并按照所需抑制频段研制该材料的磁性能，使之适合该抑制频段需要，只有这样才能得到最佳的抗⼲扰效果。
最后本⽂指出由于开关电源的微型化，促进抗⼲扰电感器件向⽚式化和薄式化的发展。
1引⾔随着开关电源类的数字电路的普及和发展，电⼦设备辐射和泄漏的电磁波不仅严重⼲扰其他电⼦设备正常⼯作，导致设备功能紊乱、传输错误、控制失灵，⽽且威胁着⼈类的健康与安全，已成为⼀种⽆形污染，并不逊⾊于⽔、空⽓、噪声等有形污染的危害。
因此降低电⼦设备的电磁⼲扰(EMI)已成为世界电⼦⾏业关注的问题。
为此欧洲共同体有关EMC委员会制定有关法令于1992年1⽉1⽇开始实施，历时4年后于1996年1⽉1⽇最终⽣效。
该法令指出凡不符合欧洲和国际EMC标准规定的产品⼀律不得进⼊市场销售，违者重罚，同时把EMC认证和电⽓安全认证作为⼀些产品认证的⾸要条件。
此举引起世界电⼦市场巨⼤的震动，EMC成为影响国际贸易⼀个重要的指标。
为了与国际接轨，我国也相继制定了有关EMC法规。
为此我国多次召开电磁兼容标准与论证会，建议⾃1997年1⽉1⽇起在市场上流通的电⼦设备必须制定、设计对⽆线电⼲扰的抑制措施，安置抑制元器件，使产⽣的电磁⼲扰不超过标准规定的电平。
于2001年1⽉1⽇起凡进⼊市场产品必须有EMC标志。
这是我国电⼦产品参与国际市场竞争的第⼀步。
2抗⼲扰滤波器特征Rs ⼩⼤⼩⼤电路RL ⼩⼤⼤⼩表1RS，RL类别和⼤⼩抗⼲扰滤波器与通常的信号滤波器之间有着概念上的区别。
信号滤波器是在阻抗匹配的条件下⼯作，即通过滤波器要保持输⼊与输出信号振幅不变为前提，将其中部分频域作预期的处理和变换。
⽽EMI滤波器⽤于抑制进⼊设备与出⾃设备的电磁⼲扰，具有双向抑制性。
因此这就要求EMI滤波器的端⼝处与设备产⽣最⼤失配。
共模扼流器的作用
共模扼流器的作用
共模扼流器（Common mode Choke），也叫共模电感，是一种常用的电磁干扰抑制器件，主要用于过滤电路中的共模噪声，提高系统的电磁兼容性（EMC）。
共模噪声是指同时作用于电路中两个信号线（如信号和地线）上的干扰信号，它会影响电路的正常工作，甚至造成设备的损坏或数据的丢失。
共模扼流器的原理是利用两个相同的线圈对称地绕制在同一个磁芯上，形成一个四端器件，对于共模信号呈现出大电感，对于差模信号呈现出小电感。
差模信号是指两个信号线上的正常工作信号，它们的幅度相等，相位相反。
共模扼流器可以让差模信号无衰减地通过，而抑制共模信号的传输，从而达到滤波的目的。
