电磁干扰(EMI)滤波器电路..
抑制开关电源电磁干扰的措施
抑制开关电源电磁干扰的措施开关电源存在着共模干扰和差模干扰两种电磁干扰形式。
根据上篇分析的电磁干扰源，结合它们的耦合途径，可以从EMI 滤波器、吸收电路、接地和屏蔽等几个方面来抑制干扰，把电磁干扰衰减到允许限度之内。
1.交流输入EMI 滤波器滤波是一种抑制传导干扰的方法，在电源输入端接上滤波器可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。
电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。
电源进线端通常采用如图1 所示的EMI 滤波器电路。
该电路可以有效地抑制交流电源输入端的低频差模骚扰和高频段共模骚扰。
在电路中，跨接在电源两端的差模电容Cx1、Cx2 （亦称X 电容）用于滤除差模干扰信号，一般采用陶瓷电容器或聚脂薄膜电容器，电容值通常取0.1~ 0. 47F。
而中间连线接地的共模电容Cy1和Cy2 （亦称Y 电容）则用来短路共模噪声电流，取值范围通常为C1=C2 # 2200 pF。
抑制电感L1、L2 通常取100~ 130H，共模扼流圈L 是由两股等同并且按同方向绕制在一个磁芯上的线圈组成，通常要求其电感量L#15~ 25 mH。
当负载电流渡过共模扼流圈时，串联在火线上的线圈所产生的磁力线和串联在零线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。
因此，即使在大负载电流的情况下，磁芯也不会饱和。
而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。
2.利用吸收电路开关电源产生EMI 的主要原因是电压和电流的急剧变化，因而需要尽可能地降低电路中电压和电流的变化率（ du/ dt 和di/ dt ）。
采取吸收电路能够抑制EMI，其基本原理就是在开关关断时为其提供旁路，吸收积蓄在寄生分布参数中的能量，从而抑制干扰的发生。
可以在开关管两端并联如图2（ a）所示的RC 吸收电路，开关管或二极管在开通和关断过程中，管中产生的反向尖峰电流和尖峰电压，可以通过缓冲的方法予以克服。
emi电路作用
前言：本文主要介绍的是关于《emi电路作用》的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇《emi电路作用》能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！正文：就一般而言我们的emi电路作用具有以下内容：EMI电路作用详解一、引言随着电子技术的飞速发展，电子设备在各个领域的应用日益广泛。
然而，电子设备在运行时会产生电磁波，这些电磁波可能对其他设备或系统产生干扰，影响其正常工作，这种现象被称为电磁干扰（EMI）。
为了有效抑制或减少电磁干扰，EMI电路应运而生。
本文将详细介绍EMI电路的作用及其工作原理。
二、EMI电路的基本概念EMI电路，即电磁干扰抑制电路，是一种用于抑制或减少电子设备之间或电子设备与环境之间相互干扰的电路。
在电子设备的工作过程中，它们会产生电磁波，这些电磁波可能对其他设备或系统产生干扰，从而影响其正常工作。
为了保障电子设备的稳定运行，减少电磁干扰对设备的影响，人们设计了EMI电路。
三、EMI电路的主要作用滤除高频干扰：EMI电路利用电感和电容的特性，使频率为50Hz 左右的交流电可以顺利通过滤波器，但高于50Hz以上的高频干扰杂波被滤波器滤除。
这样，可以有效地滤除外界电网的高频脉冲对电源的干扰，保证电子设备的稳定运行。
抑制电磁辐射：EMI电路通过合理的电路设计和布局，可以减少电子设备产生的电磁辐射。
这对于保护人体健康、避免对其他设备造成干扰具有重要意义。
提高电磁兼容性：EMI电路的设计有助于提高电子设备的电磁兼容性（EMC）。
电磁兼容性是指电子设备在电磁环境中能够正常工作，同时不对其他设备产生不可接受的电磁干扰的能力。
通过优化EMI电路的设计，可以使电子设备在复杂的电磁环境中保持稳定的性能。
EMI滤波器与PFC电路的功能集成
EMI滤波器与PFC电路的功能集成EMI滤波器和PFC（功率因数校正）电路是电子设备中常用的两种电路。
它们的功能集成可以提高电子设备的性能和可靠性。
EMI滤波器是一种用于电子设备中抑制电磁干扰的电路。
它可以滤除由电子设备产生的高频噪声，防止其对其他设备或系统产生干扰。
电子设备中的开关元件、传输线和其他电气部件都会产生电磁辐射和干扰。
EMI滤波器通过选择合适的滤波元件和设计电路来抑制这些干扰。
它能有效地减少电磁辐射，提高电子设备的抗干扰能力，保证设备正常工作。
PFC电路是一种用于提高电力系统功率因数的电路。
功率因数是指电流和电压之间的相位差，是衡量电力系统效率的重要指标。
传统电子设备中，由于负载对电网的功率有一定的滞后导致功率因数较低。
PFC电路通过控制电流和电压的相位关系，使其同相，从而提高功率因数。
这样可以减少电力系统中的无功功率损耗，提高能源利用效率。
PFC电路还可以减少电网对设备的负载影响，提高电子设备的稳定性和可靠性。
将EMI滤波器与PFC电路集成到一起，可以实现更高效的电子设备设计。
首先，集成后的电路可以减少电子设备中的电路复杂性，减少元器件的数量和空间占用。
其次，集成后的电路可以提高电子设备的功率因数校正效果。
EMI滤波器与PFC电路相互作用，可以更好地抑制电磁干扰，提高系统的抗干扰能力。
再次，集成后的电路可以提高电子设备的可靠性和稳定性。
EMI滤波器和PFC电路的集成可以减少电路之间的连接和干扰，降低故障率和维修成本。
总之，EMI滤波器与PFC电路的功能集成可以提高电子设备的性能和可靠性。
它可以有效地抑制电磁干扰，提高功率因数，减少无功功率损耗，提高能源利用效率。
这对于现代电子设备的设计和生产具有重要意义，有助于实现更高效、可靠的电子设备。
开关电源emi电路原理
开关电源emi电路原理
开关电源EMI电路是指用来抑制电磁干扰（EMI）的电路。
开关电源是一种使用开关元件（如晶体管或MOSFET）工作
的电源，通过周期性地开关电流来提供电能。
开关电源会产生一定的电磁干扰，主要原因有以下几点：
1. 开关元件的快速开关会引起电压和电流的急剧变化，导致高频谐波成分的产生；
2. 开关电源中的变压器和电感器会产生磁场，进一步引起电磁辐射；
3. 开关电源中的电容器会产生串扰电容耦合，导致干扰信号的传导。
为了抑制开关电源的电磁干扰，可以采取以下措施：
1. 在开关电源输入端添加滤波器，用来抑制高频噪声，常见的滤波器包括电容滤波器和电感滤波器；
2. 设计合适的开关元件驱动电路，减小开关元件的开关速度，从而减小高频谐波的产生；
3. 采用引入屏蔽外壳或屏蔽包围电路等的屏蔽手段，减小电磁辐射；
4. 采用良好的地线布局和接地措施，降低地线电阻和噪声干扰；
5. 使用高频绕线技术和特殊布板设计，减少电感和电容器之间的串扰。
通过以上措施，可以有效地抑制开关电源产生的电磁干扰，提高电源的抗干扰能力，确保设备的正常运行。
低频emi干扰解决方法
低频emi干扰解决方法低频EMI干扰解决方法引言：低频电磁干扰（EMI）是指频率低于300kHz的电磁辐射或传导干扰现象。
低频EMI可能对电子设备的性能和可靠性造成不良影响，因此需要采取相应的解决方法来减轻干扰并确保设备的正常运行。
本文将介绍几种常见的低频EMI干扰解决方法。
一、电磁屏蔽电磁屏蔽是一种常见且有效的低频EMI干扰解决方法。
通过在电子设备周围或内部添加屏蔽材料，可以阻挡外界的电磁辐射或传导干扰，减少EMI的影响。
常用的屏蔽材料包括金属壳体、金属箔、导电涂层等，它们能够吸收或反射电磁波，从而减少干扰。
在设计电子设备时，可以考虑增加屏蔽结构和屏蔽层，以提高电磁屏蔽效果。
二、地线设计良好的地线设计对于减少低频EMI干扰非常重要。
地线是电子设备中起到回路和屏蔽作用的导体，能够将干扰电流有效地引导到地上，从而减少对其他电路的干扰。
在地线设计中，应考虑地线的路径、长度和宽度等因素。
合理布置地线路径，避免过长过窄的地线，减少地线的电阻和电感，可以有效地降低低频EMI干扰。
三、滤波器应用滤波器是一种常用的低频EMI干扰解决方法。
通过在电子设备的电源线、信号线或接口处添加滤波器，可以滤除低频EMI信号，从而减少干扰。
常见的滤波器包括LC滤波器、RC滤波器和Pi滤波器等。
在选择滤波器时，应考虑其频率响应、阻抗匹配和耐压能力等因素，以确保滤波器能够有效过滤低频EMI干扰。
四、接地技术良好的接地技术对于减少低频EMI干扰非常重要。
通过合理布置接地电极，减小接地电阻和电感，可以提高接地系统的效果，减少EMI的影响。
在接地设计中，应遵循短、粗、低阻抗的原则，尽量减小接地回路的面积，增加接地电极的截面积和导电性能。
此外，还可以采用分级接地和星形接地等技术，提高接地系统的抗干扰能力。
五、屏蔽线路布局合理的线路布局对于减少低频EMI干扰非常重要。
在设计电子设备时，应将敏感线路与干扰源保持足够的距离，避免相互干扰。
可以采用线路隔离、差分信号传输和屏蔽线束等技术，减少线路之间的交叉干扰。

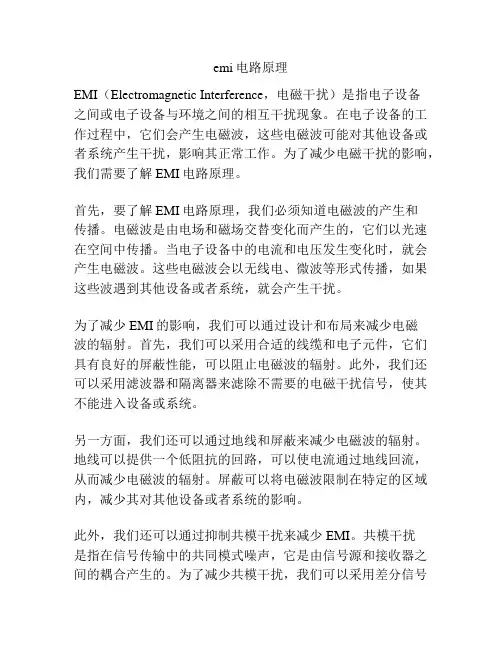

emi电路原理
emi电路原理EMI（Electromagnetic Interference，电磁干扰）是指电子设备之间或电子设备与环境之间的相互干扰现象。
在电子设备的工作过程中，它们会产生电磁波，这些电磁波可能对其他设备或者系统产生干扰，影响其正常工作。
为了减少电磁干扰的影响，我们需要了解EMI电路原理。
首先，要了解EMI电路原理，我们必须知道电磁波的产生和传播。
电磁波是由电场和磁场交替变化而产生的，它们以光速在空间中传播。
当电子设备中的电流和电压发生变化时，就会产生电磁波。
这些电磁波会以无线电、微波等形式传播，如果这些波遇到其他设备或者系统，就会产生干扰。
为了减少EMI的影响，我们可以通过设计和布局来减少电磁波的辐射。
首先，我们可以采用合适的线缆和电子元件，它们具有良好的屏蔽性能，可以阻止电磁波的辐射。
此外，我们还可以采用滤波器和隔离器来滤除不需要的电磁干扰信号，使其不能进入设备或系统。
另一方面，我们还可以通过地线和屏蔽来减少电磁波的辐射。
地线可以提供一个低阻抗的回路，可以使电流通过地线回流，从而减少电磁波的辐射。
屏蔽可以将电磁波限制在特定的区域内，减少其对其他设备或者系统的影响。
此外，我们还可以通过抑制共模干扰来减少EMI。
共模干扰是指在信号传输中的共同模式噪声，它是由信号源和接收器之间的耦合产生的。
为了减少共模干扰，我们可以采用差分信号传输、使用抑制电路或者降低传输线的干扰敏感度等方法。
综上所述，了解EMI电路原理可以帮助我们减少电磁干扰的影响。
通过合适的设计和布局，选择合适的组件和材料，以及采用适当的屏蔽和抑制方法，我们可以有效地降低EMI的发生，保证电子设备和系统的正常工作。
三相电机emi滤波
三相电机emi滤波EMI滤波是一种用于消除电子设备中的电磁干扰（EMI）的技术。
在三相电机系统中，EMI滤波器起到了重要的作用。
本文将详细介绍三相电机EMI滤波的原理、设计和应用。
一、原理EMI滤波器的基本原理是利用电容器和电感器来滤除电磁干扰信号。
在三相电机系统中，EMI滤波器通常安装在电机的电源线上。
当电机运行时，会产生许多高频噪声信号，这些信号会通过电源线传播到其他设备中，导致电磁干扰。
EMI滤波器通过在电源线上串联电感器和并联电容器的方式，形成一个低通滤波器，可以滤除这些高频噪声信号，从而减少电磁干扰。
二、设计设计一个合理的三相电机EMI滤波器需要考虑多个因素。
首先，需要确定滤波器的截止频率。
截止频率决定了滤波器对高频噪声信号的滤除能力。
其次，需要选择适当的电感器和电容器参数。
电感器的选取要考虑电流和阻抗的要求，电容器的选取要考虑电压和容值的要求。
最后，需要合理布局滤波器的电路板，以减少电磁干扰。
三、应用三相电机EMI滤波器广泛应用于各种电子设备中。
在工业控制系统中，三相电机是常见的驱动设备，其高频噪声信号容易对其他设备产生干扰。
通过在电机的电源线上安装EMI滤波器，可以有效地减少电磁干扰，提高整个系统的稳定性和可靠性。
此外，在电力变频器、UPS电源、电力传输设备等领域，三相电机EMI滤波器也得到了广泛应用。
三相电机EMI滤波器是一种重要的电磁兼容技术，可以有效地减少电磁干扰，提高电子设备的性能和可靠性。
在设计和应用过程中，需要合理选择滤波器的参数，并注意电路的布局，以确保滤波器的有效性。
三相电机EMI滤波器的发展将进一步推动工业控制和电力传输等领域的发展。
emi emc滤波计算
emi emc滤波计算
EMI（电磁干扰）和EMC（电磁兼容）的滤波计算与设计是确保电子设备在电磁环境中正常工作和减少电磁干扰的重要步骤。
下面是一些常见的EMI/EMC滤波计算方法：
1. EMI滤波器计算
EMI滤波器用于抑制设备产生的电磁干扰。
计算滤波器参数的一种方法是通过设备电源线的线路阻抗和设备的工作电流来确定。
一般来说，滤波器的阻抗应该接近设备的工作电源线路阻抗，以便实现最佳的EMI抑制效果。
2. EMI传导和辐射抑制计算
电子设备的电磁干扰可以通过传导和辐射两种方式传播。
传导抑制主要包括对电源线路、信号线路和接地线路的抑制；辐射抑制则需要通过合适的屏蔽材料和构造来防止电磁波的辐射。
EMI传导抑制计算方法包括：
- 计算设备电源线路和信号线路的阻抗匹配以减少传导干扰；- 计算接地线的阻抗，并确保其足够低以提供有效的接地；
- 通过分析设备的信号线路布局和信号传输速率来确定是否需要添加抑制层以降低传导干扰。
EMI辐射抑制计算方法包括：
- 使用屏蔽效能计算方法，如Faraday笼法（Faraday's Cage Method），来评估设备的辐射抑制能力；
- 根据设备的频率范围和辐射限制要求，选择合适的屏蔽材料
和结构。
以上是一些常见的EMI/EMC滤波计算方法，具体计算和设计
方法会根据设备的具体要求和标准要求进行调整和优化。
有效的EMI/EMC滤波设计可以帮助设备达到相关的电磁兼容标准，并确保其在电磁环境中的正常运行。
emi滤波器原理
emi滤波器原理EMI滤波器原理。
EMI滤波器是一种用于抑制电磁干扰（EMI）的装置，它在电子设备和系统中起着非常重要的作用。
在现代电子设备中，尤其是无线通信设备和数字电路中，EMI滤波器的应用越来越广泛。
本文将介绍EMI滤波器的原理及其工作方式。
EMI滤波器的原理是基于电磁干扰的产生和传播机制。
电子设备在工作时会产生电磁干扰，这些干扰会通过电源线、信号线或空气传播到其他设备中，导致设备性能的下降甚至故障。
EMI滤波器的主要作用就是通过滤除或衰减这些干扰信号，保护设备的正常工作。
EMI滤波器通常由电容器、电感器和阻抗器组成。
电容器主要用于滤除高频干扰，它可以将高频信号短路到地，从而阻止其传播。
而电感器则主要用于滤除低频干扰，它可以将低频信号隔离或衰减，防止其进入设备。
阻抗器则用于匹配和稳定电路的阻抗，使得滤波器在工作时能够更加稳定和有效地工作。
EMI滤波器的工作方式是通过将干扰信号引入滤波器中，然后将其滤除或衰减，最后将干净的信号输出到设备中。
在这个过程中，滤波器需要根据干扰信号的频率和强度来选择合适的滤波元件和工作方式，以确保滤波效果最佳。
除了基本的滤波原理外，EMI滤波器还有一些特殊的工作原理，例如共模和差模滤波。
共模滤波是指滤除信号中的共模干扰，而差模滤波是指滤除信号中的差模干扰。
这些特殊的滤波原理可以更好地适应不同类型的干扰信号，提高滤波器的适用范围和性能。
总之，EMI滤波器是一种非常重要的电子器件，它可以有效地抑制电磁干扰，保护设备的正常工作。
通过了解其原理和工作方式，我们可以更好地选择和应用EMI滤波器，提高设备的抗干扰能力，确保设备的稳定性和可靠性。
希望本文对您有所帮助，谢谢阅读！。
emi电路工作原理
emi电路工作原理EMI（Electromagnetic Interference，电磁干扰）是指在电路中由于电磁场的相互作用而产生的不希望的干扰信号。
在现代电子设备中，EMI问题成为了一个不可忽视的挑战。
为了解决EMI问题，人们提出了各种各样的解决方案，其中一个重要的方法就是使用EMI 电路。
EMI电路是一种专门设计用于抑制电磁干扰的电路。
它可以通过各种方式来减弱或消除电磁辐射或引入的干扰信号。
EMI电路主要用于电子设备中，例如通信设备、计算机、电视、音响等。
它的工作原理是基于电磁学和电路设计的原理。
EMI电路使用了各种电子元件来实现对电磁干扰的抑制。
其中最常见的元件是滤波器。
滤波器可以根据其频率响应特性来选择性地通过或阻断信号。
在EMI电路中，滤波器被用来选择性地通过设备所需的信号，同时阻断不需要的干扰信号。
EMI电路还使用了屏蔽技术来减弱电磁干扰。
屏蔽是通过在电路周围放置屏蔽材料来实现的。
屏蔽材料可以吸收或反射电磁波，从而减少干扰信号的传播。
在EMI电路中，屏蔽材料通常被用来包裹敏感的电子元件，以阻隔外部的干扰信号。
EMI电路还可以通过接地和接地线路的设计来减少电磁干扰。
接地是将电路与地之间建立良好的导电连接，以便将不需要的电磁能量引导到地上。
在EMI电路中，合理设计的接地系统可以有效地降低电磁干扰。
EMI电路还可以采用差模信号传输的方式来减少干扰。
差模信号传输是通过将信号以差值的形式进行传输，从而消除共模干扰。
在EMI电路中，差模信号传输被广泛应用于抑制电磁干扰。
EMI电路是一种用于解决电磁干扰问题的重要工具。
它通过使用滤波器、屏蔽技术、接地和差模信号传输等方法来减弱或消除电磁干扰。
在现代电子设备中，EMI电路的应用越来越广泛，它为保证设备的正常工作和提高设备的抗干扰能力发挥了重要作用。
通过对EMI电路工作原理的了解，我们可以更好地理解电磁干扰的产生原因以及如何应对和解决这个问题。
只有深入研究和应用EMI 电路，才能更好地提高电子设备的可靠性和抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁干扰（EMI）滤波器电路
［ 作者：耗子 转贴自：网上转载 点击数：528 更新时间：2004-4-28 文章录入：admin ］
1、功能定义
所谓电磁干扰（EMI），是因电磁波造成设备、传输通道或系统性能降低的一种电磁现象。
EMI以辐射和传导两种方式传播。
辐射方式：能量通过磁场或电场耦合，或以干扰源与受扰设备间的电磁波形式传播。
传导方式：能量通过电源线、数据线、公共地线等而产生或接收。
传导干扰有差模（DM对称模式）和共模（CM非对称模式）两种类型。
目前抑制EMI的技术措施有屏蔽、接地（浮地、单点接地和接地网）与滤波。
我这里所说的即为滤波电路，它主要用于高频开关电源和电子镇流器的输入回路及电源的输出回路中中。该电路用于滤除电源的输入和
输出的噪声（150kHz～30MHz），消减对直流稳压电源的传导干扰。
2、适用范围
A
、CISPR标准（电机、家用电器、照明设备等射频干扰设备）
类别 频率范围（MHz） 噪声端子电压dB(uV)
家用电器及类似装置 0.15～0.5 66
0.5～5 60
5～30 66
B、VDE0871标准（有目的的高频波发生器的电磁兼容标准）
类别 频率范围（MHz） 噪声端子电压dB(uV)
A级或C级 0.15～0.5 66
0.5～30 60
B级 0.15～0.5 54
0.5
～30
48
C、FCC标准（工业、科学、医疗设备的电磁兼容标准）
类别 频率范围（MHz） 噪声端子电压uV
A级 0.45～1.6 1000
1.6～30 3000
B级 0.45～30 250
D、VCCI标准（在工业和商业区使用的家用电器及其类似装置）
频率范围 允许噪声端子电压值
准峰值（Qp） 平均值（Av）
150kHz～500kHz 79dBuV 73dBuV
500kHz～30MHz 66dBuV 60dBuV
3、设计规范
3.1 电路原理图及其描述
该电路主要对输入进行滤波，削弱对稳压电源或电子镇流器的输入的传导干扰。其中，C1、C2和C4、C5及Lc用于滤除共模噪声，C3
和C6用于滤除差模噪声。输出端一般接一电解电容，负载电流大时还需接高频电容，用于消除负载端对输入的噪声干扰。C1＝C2、C4＝C5、
C3＝C6，Lc=(7~30)mH、磁材使用铁氧体材料。
EMI滤波器有C型（纯电容）、L型（一个电感和一个电容）、T型（两只电感和一个电容）、π型（一个电感和两只电容）、双π型（对
称绕在同一磁芯上的两个电感和两只电容）等。上图中电路为最常用的电路。
电源的滤波和保护电路
［ 作者：耗子 转贴自：网上转载 点击数：1477 更新时间：2004-4-28 文章录入：admin ］
一、滤波电路
1、 电磁干扰
电脑电源是把工频交流整流为直流，再通过开关变为高频交流，其后再整流为稳定直流的一种电源，这样就有工频电源的整流波形畸变产生
的噪声与开关波形会产生大量的噪声，噪声在输入端泄漏出去就表现为辐射噪声和传导噪声，在输出端泄漏出去就表现为纹波。辐射噪声频
率高于30MHZ，会传播到空间中；传导噪声频率在30MHZ以下，主要干扰音频设备，通过电源线传播到电网中。
外部噪声会进入到电网中的其它电子设备中影响电子设备的运行，而供给负载的电源产生的噪声也会泄漏到电源外部，因此，电脑电源必须
有阻止这些噪声进出的功能。
在电脑电源的输入端，需要有由电容和电感构成的滤波器，用于抑制交流电产生的EMI。在电源的输出端，工频电源的整流波形畸变引起的
噪声，以及开关工作波形产生的噪声呈现为纹波，因此在输出端也需要接入滤波器，用于抑制直流电产生的EMI。
2、 输入端第一道EMI滤波电路
第一道EMI滤波电容是由X电容（白盒子）、线圈型电感和两个Y电容构成的，用来抑制输入端的高频干扰，以及PWM自身产生的高频干扰
对电网的污染。
此主题相关图片如下：
3、第二道EMI滤波电路
为保证输入到整流电路中的电流的纯净，还需要进行第二道滤波。此滤波电路是由X电容、Y电容和变压器型电感组成。
此主题相关图片如下：
4、高压滤波电路
高压整流滤波电路把220V的交流市电转换为300V的高压直流电压，一路输到开关电路，一路输到辅助电源电路。
高压滤波电容的容量对输出端的稳定性有很大影响，纹波输出的控制也是基于滤波电容的容量。纹波是与输出端呈现的输入频率及开关变换
频率同步的分量，一般为输出电压的0.5%以内。
此主题相关图片如下：
5、低压滤波电路
当高频噪声泄漏到负载侧时，可能使电脑配件产生故障，同时，高频噪声也会向空间辐射。低压端采用的直流线路EMI滤波器。
此主题相关图片如下：
直流线路EMI滤波器比较复杂。电源的直流有5V、12V和3.3V电压，对于每路电压，都需要进行滤波。低压端通常有两个大的扼流线圈，
其中稍大的对+5V和+12V进行滤波，稍小的对+3.3V进行滤波。另外，磐石355的低压大容量滤波电容和线圈型电感数目也较多，共有6个，
5V、12V和3.3V各使用2个滤波电容和1个线圈电感。这样设计可以取得非常好的滤波效果。如下图所示。
此主题相关图片如下：
二、保护电路
一些电源具有四重保护电路，即过流、过压、过载和短路保护。
1、 输入端过压保护
电源的高压滤波电路边上，有两个蓝色的压敏电阻，其耐压值为270V，当市电电压超过270V时，压敏电阻就会被击穿，从而保护电源其它
电路以及电脑配件的安全。
此主题相关图片如下：
2、 输入端过流保护
第二道EMI滤波电容旁边，会有一根保险丝，当瞬间电流非常大时，保险丝就会熔断，从而保护电源和电脑。
此主题相关图片如下：
3、 输出端过流保护
过电流会损伤电源和配件。在下图中，有两根细导线连接了控制电路部分和驱动变压器，当控制电路监测到输出端有过大的电流时，通过导
线反馈到驱动变压器，驱动变压器就会相应动作，关断电源的输出。
此主题相关图片如下：
4、 输出端过压保护
输出端输出过高的电压，会对电脑配件造成致命的损害，因此防止输出过压是非常重要的功能，在磐石355的输出端的控制电路中，分布着
一些稳压管，当比较器检测到的输出电压与基准电压偏差较大时，稳压管就会对电压进行调整。
此主题相关图片如下：
5、 输出端过载保护
电源是能量的转换设备，而不是像电池是存储能量的设备，因此其输出不受额定功率的限制，比如额定150W的电源，可以提供200W甚至更
高的功率，但此时输出电压将出现很大的波动，跌出正常的5%的范围，并且产生的热量甚至可以烧毁电源，因此不设过载保护的电源是危险
的。
过载保护的机理与过流保护一样，也是由控制电路和驱动变压器进行的。
6、 输出端短路保护
输出端短路时，LM339N的比较器会侦测到电流的变化，并通过驱动变压器、PWM关断开关管的输出。
此主题相关图片如下：
7、 温度控制
电脑电源的转换效率通常在70~80%之间，这就意味着相当一部分能量将转化为热量，热量积聚在电源中不能及时散发，会使电源局部温度过
高，从而对电源造成伤害。一些电源设计了温控电路，散热片附近的温度探头会检测电源内部温度，并智能调整风扇转速，对电源内部温度
进行控制。
此主题相关图片如下：
电源不仅要保证输出到电脑配件的功率，还必须保证输出的质量。
