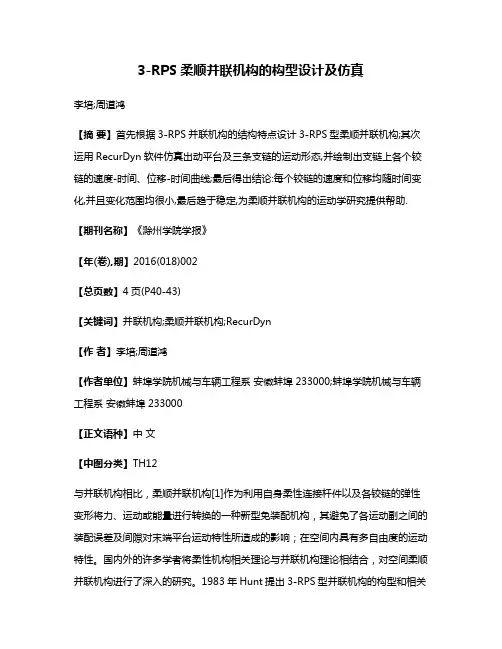

3-RPS柔顺并联机构的构型设计及仿真李培;周道鸿【摘要】首先根据3-RPS并联机构的结构特点设计3-RPS型柔顺并联机构;其次运用RecurDyn软件仿真出动平台及三条支链的运动形态,并绘制出支链上各个铰链的速度-时间、位移-时间曲线;最后得出结论:每个铰链的速度和位移均随时间变化,并且变化范围均很小,最后趋于稳定,为柔顺并联机构的运动学研究提供帮助.【期刊名称】《滁州学院学报》【年(卷),期】2016(018)002【总页数】4页(P40-43)【关键词】并联机构;柔顺并联机构;RecurDyn【作者】李培;周道鸿【作者单位】蚌埠学院机械与车辆工程系安徽蚌埠233000;蚌埠学院机械与车辆工程系安徽蚌埠233000【正文语种】中文【中图分类】TH12与并联机构相比,柔顺并联机构[1]作为利用自身柔性连接杆件以及各铰链的弹性变形将力、运动或能量进行转换的一种新型免装配机构,其避免了各运动副之间的装配误差及间隙对末端平台运动特性所造成的影响;在空间内具有多自由度的运动特性。
国内外的许多学者将柔性机构相关理论与并联机构理论相结合,对空间柔顺并联机构进行了深入的研究。
1983年Hunt提出3-RPS型并联机构的构型和相关理论,并得出该机构实现2R1T的运动,并在工业中得到广泛应用;Lee将该机构应用于微动机器人;黄真等[2]于1996年根据螺旋理论探究了该机构的运动学特征,建立了运动学及动力学模型,之后设计出多种3自由度的立方角平台机构,如3-CS机构,3-PRS机构,3-RRS机构,3-TPT机构,3-PSP机构,3-RRRH机构,3-RRRP机构及3-RRC机构等。
之后,黄真等人首次研制了一种以柔性铰链代替常规铰链的六自由度柔性并联机构。
清华大学的吴鹰飞利用蠕动的运动原理设计了具有三自由度运动的微动平台。
江西理工大学的江涛和朱大昌[3]分析了一种三平移柔性并联微动精密定位平台。
目前,柔顺并联机构的研究大致分为以下三个方面:(1)在并联机构的基础上建立柔顺并联机构[4],但刚性体和柔性体之间存在差异。
软体驱动器的设计制作和仿真分析

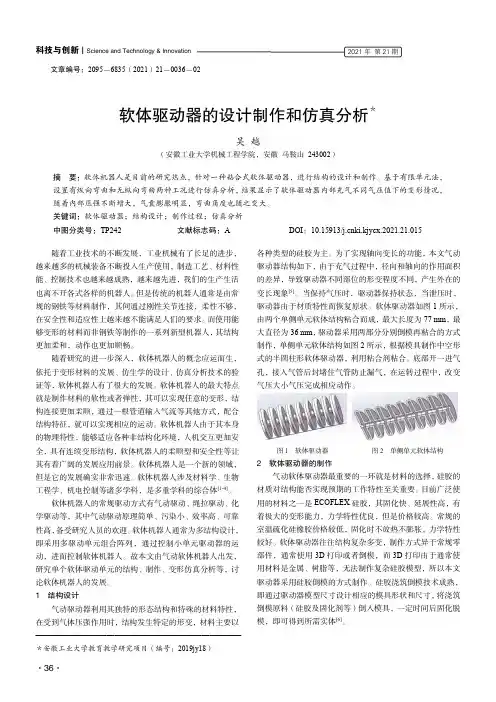

科技与创新┃Science and Technology&Innovation ·36·2021年第21期文章编号:2095-6835(2021)21-0036-02软体驱动器的设计制作和仿真分析*吴越(安徽工业大学机械工程学院,安徽马鞍山243002)摘要:软体机器人是目前的研究热点,针对一种粘合式软体驱动器,进行结构的设计和制作。
基于有限单元法,设置有纵向弯曲和无纵向弯曲两种工况进行仿真分析,结果显示了软体驱动器内部充气不同气压值下的变形情况,随着内部压强不断增大,气囊膨胀明显,弯曲角度也随之变大。
关键词:软体驱动器;结构设计;制作过程;仿真分析中图分类号:TP242文献标志码:A DOI:10.15913/ki.kjycx.2021.21.015随着工业技术的不断发展,工业机械有了长足的进步,越来越多的机械装备不断投入生产使用,制造工艺、材料性能、控制技术也越来越成熟,越来越先进,我们的生产生活也离不开各式各样的机器人。
但是传统的机器人通常是由常规的钢铁等材料制作,其间通过刚性关节连接,柔性不够,在安全性和适应性上越来越不能满足人们的要求。
而使用能够变形的材料而非钢铁等制作的一系列新型机器人,其结构更加柔和,动作也更加顺畅。
随着研究的进一步深入,软体机器人的概念应运而生,依托于变形材料的发展、仿生学的设计、仿真分析技术的验证等,软体机器人有了很大的发展。
软体机器人的最大特点就是制作材料的软性或者弹性,其可以实现任意的变形,结构连接更加柔顺,通过一根管道输入气流等其他方式,配合结构特征,就可以实现相应的运动。
软体机器人由于其本身的物理特性,能够适应各种非结构化环境,人机交互更加安全,具有连续变形结构,软体机器人的柔顺型和安全性等让其有着广阔的发展应用前景。
软体机器人是一个新的领域,但是它的发展确实非常迅速。
软体机器人涉及材料学、生物工程学、机电控制等诸多学科,是多重学科的综合体[1-4]。
S型柔顺机构的伪刚体建模

Research and Exploration |研究与探索•工艺与技术S型柔顺机构的伪刚体建模张建锐1,孙旅彤1,弥宁1,寇元哲1,徐常基2(1.陇东学院机械工程学院,甘肃庆阳745000; 2•国网甘肃省电力公司庆阳环县供电公司,甘肃庆阳745000)摘要:柔顺机构可存储和释放能量,根据其弹性变形的特性,设计科学合理的柔顺机构可以模拟动物关节的一些运动 功能。
以S型柔顺仿生足为例研究此类机构伪刚体建模方法。
为了提高模型精度,将柔顺机构等效成弹性铰接多刚体系统,基于柔顺构件的几何形状和刚度分布提出综合曲率和刚度因素的柔顺段划分,优化出特征半径和等效关节扭簧常数的修正 值。
并建立了该机构的伪刚体模型,为进一步的力学分析、刚度特性研究提供了理论依据。
关键词:柔顺机构;仿生足;伪刚体建模;柔顺段划分中图分类号:T H112.5T P242 文献标识码:A文章编号:1671-0711(2016) 11 (下)-0082-020引言柔顺机构具有弹性变形的特性,可存储和释放能量,又无间隙、无摩擦、无需润滑,可以用来模仿生物的关节和肌肉等的一些运动及动力功能而达到真正意义上的仿生。
目前,在仿生假肢领域,柔顺机构已经得到充分的应用,据可查资料,已成功应用的仿生足有“s型”和“J型”机构。
以s型柔顺仿生储能脚为例,对该机构的伪刚体建模进行分析,提出综合曲率和刚度因素的柔顺段划分,优化出特征半径和等效关节扭簧常数的修正值,并建立了该机构的伪刚体模型。
1S型柔顺仿生足的数学描述为了完善柔顺机构学分析理论,结合悬臂梁模 型及伪刚体模型的相关理论,解决柔顺机构在仿生 足领域应用设计中遇到的主要问题,以便于进一步 进行刚度特性及动力学分析。
为计算简便,在误差 允许范围内,用多段简单函数无限逼近所要拟合的 曲线,并在逼近过程中,保证曲线光滑连续性,即 各分段点左右的曲线方程在该点的一阶、二阶导 数相等。
对现有s型柔顺仿生足的关键点进行数据 测量,可得到其各处断面中心点的坐标值,通过 MATLAB软件进行拟合,可得到该曲线的分段函数 表达式:基金项目:陇东学院青年科技创新项目(XYBY140204);庆阳市科技支撑类项目(KZ2015-17)。
电子提花横机机构设计与分析

坚型鲎堡竺垡堡墨篁型堡兰理电子提花横机机构设计与分析摘要电子提花横机足fiJ于生产毛衫织物的机电一:体化设备,能编钐{生,“:各种全成形提花、嵌花高梢r毛衫,极大地提,{了芒毛衫产品的技术岔黾。
但由于电子提花横机自动化水平高,控制系统复朵,H日引词内尚处存基础研究丌发阶段,『n子提花横机产品仍依赖于进广l。
本文根掘针纵羊毛衫编织]。
艺,针对I乜了提花横机的L作原理进行了系统分杌研究,并运用了虚拟样机技术时电子提花横机的天键机构进行了深入地研究与探索,对电j二提花横机有天机构进行了机械设计与分析,许对电控系统的设计也作了深入地研究,取得了阶段性研究成粜,研究1:作具有较大的创新性,议训分丰』i的结果为进一步研制也了提花横机于j卜了良好的理论分析与设汁基础。
论文研究的主要内弈如下:(1)结合羊毛衫编织工艺,分丰』i研究了电子提花横机的编织机f}{:f、针眯横移机构、喂纱机构、机尖传动机构的作,[『J原理和l:艺参数设计委求。
(2)对有天的f。
E杉线圈结构迸{J:了建模分析,并存此基础上对纬编工艺改汁参数进行了优化设计分忻。
(3)研究分析』’存横移编织巾,刨床横移量的选择原则和给纱过程中纱线张力变化的原凶,并对纱线的0l-(;JJ波动进行研究,横移机构的设计提供了设计分析的依据。
(4)运崩最新的虚拟样机技术埘电子提花横机的选针过程、三角与选针元件的作用过程和针眯横移机构的一作过程进行了计算机仿真,提高了成圈、横移机构运动的精度及平稳性。
(5)分析探讨电子提花横机的电控系统的设计方法及花型CAD系统的设计原理。
本文运用现代设计理论、分析测试方法、计算机运动仿真手段,存电子提花横机机构设计方面取得了阶段’mI开究成果,对电r提花横机的设计理论与设计方法进行了有益的探索,特别是在线圈结构的建模、选针原理、一!角的结构设计及数7化样机方而作了许多创新性研究。
主要研究成果和结论为:(1)运用现代机械设计方法,完成了电子提花横机的成幽编织机构、钊床横移机构、机头传动机构进行了机械设计,并对其迸彳J了计钾:机运动仿真,使横机的{i要机构的设计结果得到了优化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柔顺机构课程论文——陈举聪研究生课程实验报告(2010-2011学年第二学期)拓扑优化方法在柔顺机构设计中的应用研究生:陈举聪提交日期: 2011年9月13日研究生签名: 学号 201020100026 学院机械与汽车工程学院课程编号 S0802057 课程名称精密柔顺机构的分析与设计学位类别硕士任课教师张宪民王念峰教师评语:成绩评定: 分任课教师签名: 年月日拓扑优化方法在柔顺机构设计中的应用陈举聪摘要本文由柔性机构的分析、设计相比相应的刚性机构的复杂性,引出了已经成功地被用来确定柔性结构的类型和尺寸拓扑优化方法。
介绍了结构设计尺寸优化、形状优化和拓扑优化的三个层次,然后着重介绍了常用于柔顺机构设计的拓扑优化方法,如基础结构法、均匀化方法、变密度法、渐进结构优化法、水平集法等,最后指出机构拓扑优化设计的发展动态和应重点研究的内容。
关键字:柔顺机构; 结构设计; 拓扑优化精密柔顺机构的分析与设计一、引言柔顺机构是指能通过其部分或全部构件自身的弹性变形来完成运动和力的传递与转换的机械机构。
一个柔顺机构能够传递或传输运动、力和能量。
与刚体连接机构不同, 柔顺机构不仅可以从铰链的运动来获得可运动性, 还可以从柔性部件的变形获得它们的可运动性。
相对于传统的刚性结构设计,柔性机构的设计是一个新兴的研究领域。
利用柔顺机构传递运动具有以下优点:1、零件少,甚至只有一件,便于制造,免装配;2、无需铰链或轴承等运动副,运动和力的传递是利用组成它的某些或全部构件的弹性变形来实现;3、无摩擦、磨损及传动间隙,无效行程小,不需润滑,可实现高精度运动,避免污染,提高寿命;4、可存储弹性能,自身具有回程反力。
拓扑优化是通过有限元分析和优化方法相结合求解,是在一个给定的设计空间区域内,依据已知的外载荷或支撑等约束条件,解决材料的分布问题,从而使结构刚度最大化或输出位移、内部应力达到设计要求的一种结构设计方法。
拓扑优化是结构优化领域的研究热点,柔性机构拓扑优化是一个重要研究方向。
拓扑优化方法的有如下特点:1、与形状优化和尺寸优化两种方法比起来,能够实现结构的轻量化;2、优化的构件中多有孔状结构,可能在制造上有些困难;3、设计过程中设计方案修改灵活。
下面主要介绍了常用于柔顺机构设计中的拓扑优化方法。
二、结构的优化与设计结构的优化与设计过程大体上可以分为尺寸优化、形状优化和拓扑优化三个层次,分别对应于不同的三个设计阶段,即详细设计、基本设计和概念设计1精密柔顺机构的分析与设计三个阶段,具体如图1所示。
尺寸优化详细设计阶段结构优化形状优化基本设计阶段拓扑优化概念设计阶段图1 结构设计三阶段尺寸优化是在给定结构类型、拓扑和形状的基础上,对构件的尺寸进行优化,其设计变量可能为杆的横截面积、板的厚度等。
形状优化是在给定结构类型和拓扑的基础上,对结构的边界形状进行优化,属于可动边界问题,对于连续体结构通常是用一组参数可变的几何曲线来描述结构的边界,调整了这些参数就改变了边界的形状。
拓扑优化主要是在规定的设计区域内,在给定外载荷和边界条件下,改变结构的拓扑以满足有关平衡、应力、位移等约束的前提下,使结构的某种性态指标达到最优,如图2所示。
(c)拓扑优化(a)尺寸优化(b)形状优化图2 结构优化类型拓扑优化是一种比尺寸优化和形状优化更高层次的优化方法,也是结构优2精密柔顺机构的分析与设计化中最为复杂的一类问题,拓扑优化出于结构优化的概念设计阶段,其优化结果是一切后续设计的基础。
由于拓扑优化的设计变量不是具体的尺寸或节点,而是独立的子区间有无的问题,因此拓扑优化的难度也较大。
目前结构拓扑优化研究的深度和广度得到不断的扩展,优化由单目标扩展到多目标因素的优化设计,由材料和几何的线性问题扩展到非线性问题,由确定性的拓扑优化扩展到随机性的拓扑优化,由结构的静力拓扑优化扩展到动力拓扑优化的研究。
三、基础结构法基础结构法是目前机构拓扑优化设计的主流方法之一。
它的思路是首先在给定的设计域中构造杆、梁或框架单元的完备集合,以这些单元的截面面积或描述截面形状的某些参数为设计变量,在设计过程中,通过去除单元完备集合[1]中的某些单元而达到拓扑优化的目的。
1、单输入单输出时的拓扑优化设计如图3所示,单输入-单输出模型通常采用应变能来表征系统刚度的大小,当驱动载荷给定后,系统的应变能越小则表示系统的刚度越大。
FPidoPodFΩ图3 单输入-单输出情况在载荷F作用下,系统的应变能为11TT,,,E,D,dUkU (1) ,s,22,式中,为F作用下的应变,u为弹性变形,D为弹性矩阵,U为F作用下的节3精密柔顺机构的分析与设计kU,F点位移矢量,k为系统刚度矩阵。
其中U可以由有限元方法求出:。
采用基础结构法,在单输入-单输出情况下,柔顺机构拓扑优化设计的数学min(E,(1,)E),模型为:,s.t.kU,F,,,,1s1mskU,F,,x,x,x,dd 式中 x-第j个设计变量LUjjjx-第j个设计变量的下限jx-第j个设计变量的上限LjU在柔顺机构设计时,总希望机构既有足够大的刚度又有足够大的柔性。
柔j 顺机构的最优拓扑优化设计就是找出这两个相互对立的最佳平衡点。
2、单输入-多输出时的拓扑优化设计如图4,与单输入-单输出的处理类似,在单输入-多输出情况下,柔顺机构拓扑优化设计的数学模型可以表示为:,,EE,min((1))sms11,,,,stkUF..,,,kUFdd,1t ,,kUF-ddd2t,LU,,xxx,jjj, do1Fd1FPiPo1do2Po2Fd2ΩPo3Fd3do3图4 单输入-多输出情况在应用基础结构法时,在单元完备集中有多少个单元就有多少个设计变量。
4精密柔顺机构的分析与设计基于基础结构描述模型的代表性方法有均匀化方法、变密度法和变厚度法等。
四、均匀化方法均匀化方法的思路是任意一均匀介质在微观结构上其性能和几何形状均具有周期性,它是借助具有周期微结构的复合材料,将拓扑优化问题转化为复合材料微结构参数的尺寸设计问题,应用一定的最优准则或数学规划方法来寻找多孔介质的最优配置。
为了预测复杂载荷条件下复合材料的应力状态和变形,必须首先给出它的材料参数,如弹性模量、热膨胀系数等,这些参数一般可通[2]过直接试验来获得。
图5 具有周期孔的微结构示意图图5所示为孔的微结构模型,实体占有的区,,(1-ab)d,,0,a,1,0,b,1 (2) s,,,,式中,是设计区域,是实体区域,每个微结构有各自的坐标轴,所以必须s ,考虑其旋转角,如果一个设计区域被分成N个单元,则将有3N个设计变量。
一般的弹性矩阵的公式为TH (3) D,D(a,b,,),R(,)D(a,b)R(,)HD式中,R(,)为旋转矩阵,为均匀弹性模量,通过双尺度渐进展开公式求得。
以刚性优化问题为例,其数学模型为:5精密柔顺机构的分析与设计max,(u),ab,,,iii,N,*,s.t.(1,ab),,,iii,,1 ,0,a,1i,1N?i,,0,b,1i,1N?i,*式中,,(u)为应变能,a,b和,为单元i的设计变量,,为指定面积iii均匀化拓扑优化方法的求解过程可以概括为:以一个结构模型为单元对设计区域进行有限元离散划分,把弹性模量、密度等材料参数表示成结构的变量的函数,然后对目标函数进行优化,优化过程中,按某种优化准则,以结构的尺寸变化来决定单元的增删。
五、变密度法变密度法是对均匀化方法的改进,可进一步提高计算效率,材料的特性是用单元密度的指数函数来模拟。
变密度法具有概念,简单易于实现的优点,但引入罚函数将具有中间密度值的单元罚掉,故只能获得较优或接近最优的结果。
其基本思想是不引入微结构,而是引入一种假想的相对密度在0~1之间的可变材料,它吸取了均匀化方法中的经验和成果,直接假定设计材料的宏观弹性常量,与其密度的非线性关系。
模型用相对密度表示:1ifx,,material,s,(x),,0ifx,,\,nomaterials,0,,p(x),(x)0E(x),,(x)E00E式中,和分别是均质实体的密度和弹性矩阵。
在实际问题中,这属于0-1p 规划,很难求解。
为了解决这一问题,通常采用松弛法,即用一连续函数,(x)(0,,(x),1),(x)来代替离散函数。
此方法虽然解决了离散函数的求解困难问题,但是在优化过程中却产生了许多介于0和1之间的单元,这种结构制造困6精密柔顺机构的分析与设计难,并且在现实中也找不到这样的材料。
通常采用惩罚因子的办法,来抑制这种结构的产生。
以结构柔度为目标函数,体积为约束的优化问题的数学模型为: N,TpTCFUxuku,,min,Ii,e1,,,,stf,.., V0,xxx,,,0,minimax,FKU,,式中,为设计向量,可以为相对密度、相对厚度或相对弹性,,x,x,x,?x,?x12iN模量等,N为单元总数,F、U和K分别为整体荷载矩阵、位移矩阵和整体刚度阵,和k分别为单元位移阵和单元刚度阵,f为体积系数,和V分别为优化后的体u,0i积和初始体积,p为惩罚因子。
可以看出,密度法比均匀化方法的设计变量少,因此在实际工程中大多采用密度法来解决问题,优化过程中以单元的设计变量的大小来决定单元的取舍。
六、渐进结构优化法渐进结构优化法是近年来兴起的一种解决各类结构优化问题的数值方法,它是基于这样一个简单概念。
通过将无效或低效的材料一步步去掉,剩下的结构将逐渐趋于优化。
该方法采用已有的有限元分析软件,在计算机上实现迭代过程,该法的通用性很好。
渐进结构优化法不仅可解决各类结构的尺寸优化,还可同时实现形状和拓扑优化,无论应力、位移/刚度优化,或振动频率、响应、临界应力优化,都可遵循渐进结构优化法的统一原则和简单步骤进行。
以刚度优化为例,说明渐进结构优化法的步骤,目标函数为柔度,设计变量为单元厚度,约束条件为M个点的位移量,其数学模型为:7精密柔顺机构的分析与设计min()Cu,,..sttF,K,u0,* 1,2?u,uj,mjj,i,01,2?,t,ti,N,i有限元分析中,结构的平衡方程为:KU,F式中,K为整体刚度矩阵,U和F分别为位移和载荷矩阵。
在优化算法的选择上,众多学者提出了各种各样求解拓扑优化的方法,目前应用较多的有OC法、SIMP法、SLP法、MMA法等。
OC法是基于直觉的准则法,是把数学中最优解应满足的K-T条件作为最优结构应满足的准则,用优化准则来更新设计变量和拉格朗日乘子,该法的突出特点是对设计变量修改较大,因而收敛速度快,迭代次数少且与结构大小及复杂程度无关,缺点是对不同类型的约束、变量、目标函数等需导出不同的优化准则,通用性差。
MMA法即移动渐进线法,用一显式的线性凸函数来近似代替隐式的目标和约束函数,由事先确定的左、右渐进点和原函数在各点的导数符号来确定迭代准则即每一步的近似函数。
