实验三：数据选择器及其应用
数字逻辑实验-数据选择器及其应用和寄存器及其应用..
武汉大学计算机学院教学实验报告课程名称 数字逻辑成 绩 教师签名 实验名称 数据选择器及其应用和寄存器及其应用 实验序号 05 实验日期 2013 620 姓 名徐佩学 号2012301500163专 业计算机科学与技术年级-班2012级计科5班 一、实验目的及实验内容（本次实验所涉及并要求掌握的知识；实验内容；必要的原理分析）小题分：实验一、一、实验目的1、了解数据选择器（多路开关MUX ）的逻辑功能及常用集成数据选择器2、掌握数据选择器的应用方法二、实验内容1、74LS153的功能测试2、用74LS153实现函数三、实验原理. 数据选择器（MUX ）是一种多路输入，单路输出的组合逻辑电路，其逻辑功能是从多路输入中选中一路送至输出端，输出对输入的选择受选择控制变量控制。
74LS153为双四选一数据选择器。
实验二、一、实验目的1、了解移位寄存器的逻辑功能及常用集成移位寄存器2、掌握移位寄存器的应用方法二、实验内容1、74LS194的功能测试2、用两片74LS194和门电路构成8位移位寄存器，画出接线图，列出功能表，接线并验证三、实验原理寄存器是数字系统中用来存放数据或运算结果的一种常用逻辑部件。
中规模集成电路寄存器除了具有接收数据、保存数据和传送数据等基本功能外，通常还具有左、右移位，串-并输出以及预置，清零等多种功能。
74LS194是一种四位双向移位寄存器()BCAC AB C B A F ++=⋅⋅二、实验环境及实验步骤（本次实验所使用的器件、仪器设备等的情况；具体的实验步骤）小题分：实验一、一、实验环境1.TD-DS 实验箱2.74LS153 （双四选一数据选择器）3.实验台上提供的基本门电路二、实验步骤1、按照引脚图接线测试并检验功能2、实现逻辑函数画出真值表，然后画出逻辑电路，最后连接实际电路实验二、一、实验环境1. TD-DS 实验箱2. 74LS194 （四位双向移位寄存器） 3 . 实验台上提供的其他基本门电路二、实验步骤1、按照引脚图连线()BC AC AB C B A F ++=⋅⋅检测功能2、用两片74LS194和门电路构成8位移位寄存器，画出接线图，列出功能表，接线并验证三、实验过程分析小题分：（详细记录实验过程中发生的故障和问题，进行故障分析，说明故障排除的过程及方法。
数电实验数据选择器
数电实验数据选择器
实验三数据选择器
一：实验目的
1.掌握中规模数据选择器的逻辑功能测试方法
2.学习数据选择器的使用方法
3.熟练掌握仿真软件仿真调试实验电路的方法
二：实验仪器及器件
稳压电源，数字多用表，数字电路实验箱，数字电路仿真平台运行环境。
三：实验原理及操作技能
数据选择器又称多路选择器，是中规模集成电路中应用非常广泛的组合逻辑部件之一，双四选一数据选择器74LS153包含两个完全相同的四选一数据选择器，有公共的地址输入端、数据输入，和输出；各自独立。
一个四选一数据选择器的四路输入，一路输出和另一个四选一数据选择器的四路输入和一个输出。
利用控制信号可以将数据选择器的容量扩展，74ls153可以扩展为八选一数据选择器。
74LS153测试电路：
设计8421BCD非法码检测电路：
使用74LS151芯片，在输入端使得A处于接地状态，BCD接入芯片，同时ABCD 接入数码管显示电路，芯片的D0-D7接口中D0,D1,D2,D3,D4接低电平，其余接高电平，即可完成电路布置。
数码管显示电路部分：
八选一数据选择器：
总体设计：
正常显示时指示灯不亮非法码出现时指示灯亮起。
实验3 数据选择器

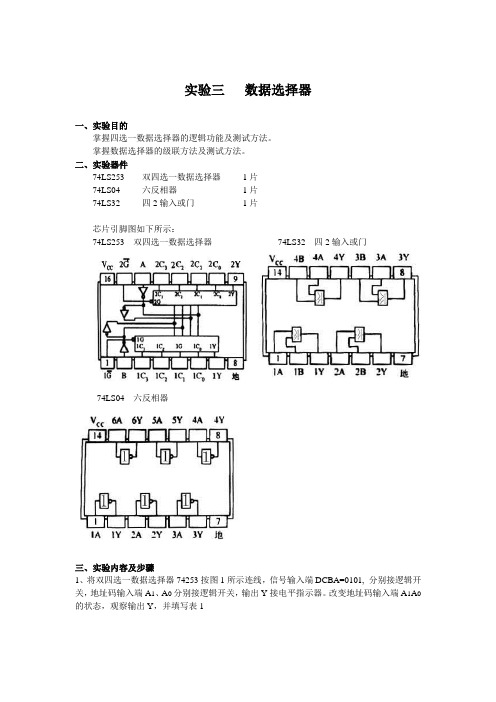

实验三数据选择器
一、实验目的
掌握四选一数据选择器的逻辑功能及测试方法。
掌握数据选择器的级联方法及测试方法。
二、实验器件
74LS253 双四选一数据选择器1片
74LS04 六反相器1片
74LS32 四2输入或门1片
芯片引脚图如下所示：
74LS253 双四选一数据选择器74LS32 四2输入或门
74LS04 六反相器
三、实验内容及步骤
1、将双四选一数据选择器74253按图1所示连线，信号输入端DCBA=0101, 分别接逻辑开关，地址码输入端A1、A0分别接逻辑开关，输出Y接电平指示器。
改变地址码输入端A1A0的状态，观察输出Y，并填写表1
图1
表1
逻辑表达式Y = _________________________
2、将双四选一多路数据选择器74LS253接成八选一数据选择器。
电路如图2所示，按测试图连线，选通输入A2、A1、A0信号分别接逻辑开关，D7—D0分别为01100011，输出Y接电平指示器。
改变A2A1A0，观察输出Y的状态，并把实验结果填表2，说明电路功能。
图2（a）原理图
图2(b)测试图
逻辑表达式Y = ___________________________ 功能说明：________________________________
四、实验报告
1、按各步骤要求填表。
2、总结数据选择器的芯片扩展方法。
数据选择器及其应用
数据选择器及其应用
数据选择器是一种工具，用于帮助用户从数据库中选择特定的数据。
它可以使用简单的查询技术，对数据库中存储的数据进行分类、搜索、排序、过滤和编辑。
数据选择器的应用主要在互联网领域，在电子商务网站、社交网络、游戏等网站上，都会使用数据选择器来管理数据库。
它可以帮助网站开发者从海量数据中快速获取所需的信息，并将其显示在网页上，方便用户查询和浏览。
同时，数据选择器也可以帮助用户根据自己的需求，从数据库中选择相应的内容，从而实现功能的定制化。
实验三-数据选择器译码器全加器
实验三：数据选择器和译码器应用1. 能力培养目标● 理解数据选择器和译码器的逻辑功能● 运用数据选择器和译码器的逻辑关系设计实际应用2. 项目任务要求（1）测试4选1数据选择器的逻辑功能，通过示波器观测每种组合下数据选择器的输出波形（2）测试2-4线译码器的逻辑功能（3）将2-4线译码器扩展组成3-8线译码器，利用两个2-4线译码器扩展组成3-8线译码器（4）利用2-4线译码器设计并实现组合逻辑电路B A F ⊕=【选做】3. 项目分析（1） 数据选择器及主流芯片数据选择器是一种多输入、单输出的组合逻辑电路，其应用主要包括通过级联进行通道扩展数据输入端的个数；或者配合门电路实现逻辑函数，组成函数发生器。
数据选择器中常见的芯片有双4选1数据选择器74LS153芯片。
74LS153中的引脚G 用于控制输出。
当G 为高电平时，禁止输出，引脚Y 输出为低电平；当G 为低电平时，允许输出，由数据选择端B 、A 决定C 0、C 1、C 2、C 3中的哪个数据送往数据输出端Y 。
14131211109161234567双4选1数据选择器 74LS153Vcc2GA2C 32C 22C 12C 01Y1GB1C 31C 21C 11C 01582YGND图2-3-1 74LS153引脚结构图 表2-3-1 4选1数据选择器真值表选择输入 数据输入 选通 输出 B A C 0 C 1 C 2 C 3 G Y X X X X X X H L L L L X X X L L L L H X X X L H L H X L X X L L L H X H X X L H H L X X L X L L H L X X H X L H H H X X X L L L H HX X X HLH（2） 译码器及主流芯片译码器中常见的芯片有双2-4线译码器74LS139，其引脚结构图和真值表分别如下：14131211109161234567双2-4线译码器 74LS139Vcc2G2A2B2Y 02Y 12Y 21Y 31G1A1B1Y 01Y 11Y 21582Y 3GND图2-3-2 74LS139引脚结构图 表2-3-2 2-4线译码器真值表输入端输出端允许G选择B AY 0（____________________0BA G Y =） Y 1（_________________1B A G Y =） Y 2（_________________2B A G Y =）Y 3（______________3B A G Y =）H X X H H H H L L L L H H H L L H H L H H L H L H H L H LH HH H H L在74LS139中，引脚G 用于控制输出。
实验三(1)数据选择器和译码器Microsoft PowerPoint 演示文稿
A B C
使能输入 输出
G1=1 G2=0器时译码正 常工作 G2=G2A+G2B
3.按基本设计任务与要求设计电路。 4.在实验仪上安装好电路，检查无误之后接通电源。 5.测试所设计表决电路的功能。 6.用Multisim7软件仿真。
四.实验报告要求
1.根据实验内容要求，写出实验步骤，画出逻辑图。 2.整理实验记录，并对结果进行分析。
实验五 数据选择器和译码器 一、实验目的
1.掌握数据选择器和译码器的功能。 2.用数据选择器实现逻辑函数。 3.用译码器实现逻辑函数。
二、设计任务与要求
设计一个表决电路。设A为主裁判，B,C.D为副裁判。只有在主裁判同意的前提 下，三名副裁判中多数同意，比赛成绩才被承认，否则，比赛成绩不予承认。 （1）要求用4选1数据选择器实现。（1为同意，0为不同意） （2）用一片3线-8线译码器和与非门实现。
2C3 2C2 2C1 2C0 2Y
G 选通
Y 输出
H
H
L
H
X
X
X
X
H
X
X
H
L
L
HH8ຫໍສະໝຸດ 92. 74LS138芯片（3-8线译码器） 数 据 输 出
输入端
允许 G1 G2 X 1 0 X 1 0 1 0 选择 CBA XXX XXX 000 001
输 出 端
Y0 Y1 Y2 Y3 Y4 Y5 Y6Y7 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1
五.预习要求
1.了解数据选择器和译码器的功能。 2.熟悉实验内容。 3.按基本设计任务与要求设计电路，注明集成电路的引脚号。 4.完成思考题。
数据选择器及数值比较器的逻辑功能及应用
2.3 数据选择器及数值比较器的逻辑功能及应用1．实验目的（1）熟悉数据选择器的逻辑功能和使用方法。
（2）熟悉数值比较器的逻辑功能和使用方法。
（3）掌握数据选择器的一般应用。
（4）熟悉全加器的逻辑功能和用数据选择器实现的方法。
2．实验仪器设备（1）数字电路实验箱。
（2）数字万用表。
（3）数字集成电路：74151 8选1数据选择器7485 4位数值比较器7432 4或门3．预习（1）复习实验所用芯片的逻辑功能及逻辑函数表达式。
（2）复习实验所用芯片的结构图、管脚图和功能表。
（3）复习实验所用的相关原理。
（4）按要求设计实验中的各电路。
4．实验原理（1）数据选择器的逻辑功能和使用方法。
数据选择器的逻辑功能是通过控制端口选择出输入端口，将输入端口的数据送到输出端口，例如74HC151是一个8选1的数据选择器，具有A、B、C三个控制端口，当ABC是000的时候数据选择器选择了D0的数据送到输出端口Y，当ABC是001的时候，选择了D1的数据送到输出端口Y，以此类推。
数据选择器74151正常工作store端口需为低电平。
数据选择器除了具有输出Y端口外还有与其反相的端口W输出，可以根据后续电路需要进行选用。
（2）数值比较器的逻辑功能和使用方法。
数值比较器的逻辑功能是比较输入的两组二进制数的大小并产生对应的比较结果输出，比较结果包括三种：大于、小于和等于，在三个不同的端口输出这三种比较结果的逻辑状态，N位的比较器输出都为这三种结果。
74HC283是一个四位的数值比较器，因此有8个输入端口，构成两个四位二进制数的输入。
除此之外，74283还有三个输入端口I，分别表示来自低位比较器的比较结果，用于级联构成更多位的比较器，如果是最低位IC，要对I端口进行处理。
（3）全加器的逻辑功能。
一位全加器包括三个输入端和两个输出端，输入端分别是加数、被加数和来自低位的进位，输出端是加的结果和向高位的进位，即两条三变量的逻辑函数表达式，因此可以用74151实现。
数据选择器及其应用
数据选择器及其应用
数据选择器是一种常用的图表作图工具，它通常被用于创建统计图表、折线图、直方图等图表。
它在统计学领域中变得越来越流行，因为它能够提供大量形象化的图表来诊断数据。
数据选择器有很多种形式，常见的有复杂的全变量选择器、折线图选择器、散点图选择器等多项功能。
它们可以从原始数据中提取出有价值的数据，并将其整合成有趣和友好的图形视图。
数据选择器是一种强大的分析工具，可以帮助用户对数据进行建模和分析。
例如它可以用于提取数据中潜在的模式和趋势，以及分析其数据依赖性，从而帮助用户更好地理解数据。
另外，数据选择器还可以被应用在市场营销等方面。
它可以帮助企业分析他们的客户行为，从而帮助他们更好地制定合理的市场营销策略，以便在市场上更好地满足客户的需求。
总之，数据选择器是一个方便可用的图表分析工具，可以大大提高数据分析的效率。
它具有图表制作、数据建模和分析数据依赖等诸多功能，被广泛应用于数据可视化、市场营销等多个行业，发挥着重要作用。
数据选择器实验报告
数据选择器实验报告引言：数据选择器是数据处理和分析中常用的工具之一。
它能帮助研究人员在大量数据中筛选出符合特定条件的子集，从而得到有针对性的分析结果。
本文将对数据选择器进行实验研究，并探讨其在数据处理中的应用。
一、实验目的本实验的目的是通过使用数据选择器，根据预设的条件，从给定的数据集中筛选出符合条件的子集。
通过实验比较不同的筛选条件及其对结果的影响，分析数据选择器在不同情境下的应用价值。
二、实验方法1. 数据集准备我们从一个公司的销售数据中选取了一个包含产品名称、销售数量和销售额的数据集作为实验对象。
该数据集包含10000条记录，涵盖了过去一年的销售情况。
2. 设置筛选条件我们根据实验需要，设置了多个不同的筛选条件，包括：- 销售数量大于100的产品- 销售额在1000至5000之间的产品- 产品名称含有特定关键词的产品3. 使用数据选择器我们使用Python编程语言中的pandas库实现了数据选择器的功能，并将其应用于上述数据集。
通过编写代码，我们根据预设的筛选条件，从数据集中选择出符合条件的子集。
4. 比较分析我们对不同筛选条件下的子集进行了比较分析，考察不同条件对数据的过滤效果和相关指标的影响。
同时，我们还对比了使用数据选择器和手动筛选的效率和准确性。
三、实验结果通过实验，我们获得了以下结果：1. 销售数量大于100的产品该条件下，共筛选出1000个产品子集。
筛选后的子集中，产品的平均销售额高于整体平均水平，但销售数量的方差较大。
2. 销售额在1000至5000之间的产品该条件下，共筛选出600个产品子集。
筛选后的子集中，产品的平均销售数量和销售额都高于整体平均水平。
3. 产品名称含有特定关键词的产品该条件下，共筛选出200个产品子集。
筛选后的子集中，产品的销售数量和销售额与整体相比没有明显差异，但产品名称的相关性较高。
四、讨论与分析数据选择器在不同筛选条件下的实验结果表明，它能够根据预设条件，高效地从给定数据集中筛选出符合要求的子集。
实验三 译码器和数据选择器
实验三 译码器和数据选择器一、实验目的1. 掌握中规模集成译码器74LSl39的逻辑功能和使用方法。
2. 掌握中规模集成数据选择器74LSl53的逻辑功能和使用方法。
二、实验仪器及材料1. 数字示波器2. 器件74LSl39 双2－4线译码器 1片74LSl53 双4选1数据选择器 1片 74LS00 二输入端四与非门 l 片三、实验内容1. 译码器功能测试将74LSl39译码器按图3.1接线, 按表3.1输入电平分别置位, 填输出状态表1413121110981234567VCC 2G 2A 2B 2Y02Y12Y21G 1A1B1Y01Y11Y21Y315162Y3GND74LS139接电平开关 接电平显示图3.12. 译码器转换将双2－4线译码器转换为3－8线译码器。
(1) 画出转换器电路图。
(2) 在实验台上接线并验证设计是否正确。
(3) 设计并填写该3－8线译码器功能表表3.1输入输出使能选择G B A Y0Y1Y2Y3H X XL L LL L HL H LL H H3. 数据选择器的测试及应用（1）将双4选1数据选择器74LSl53参照下图, 测试其功能并填写功能表。
表3-2选择端数据输入端输出控制输出B A C0C1C2C3G YX X X X X X HL L L X X X LL L H X X X LL H X L X X LL H X H X X LH L X X L X L(2) 用双4选1数据选择器74LSl53实现函数Y=AB+AC, 画出其逻辑电路图, 并通过实验测试填写函数Y=AB+AC的真值表3-3。
表 3-3四、实验报告1. 画出实验内容2.3的接线图, 填写表格。
2. 总结译码器和数据选择的使用体会。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路实验报告
姓名：
班级：
学号：
同组人员：
实验二数据选择器及其应用
一、实验目的
1．了解74LS00、74LS153芯片的内部结构和功能；
2．掌握数据选择器的逻辑功能及其基本应用。
二、实验设备
1、数字电路试验箱
2、74LS00、74LS153
三、实验原理
数据选择器可以实现从多路数据中选择任何一路数据输出，选择的控制由专门的端口编码决定，称为地址码，数据选择器可以完成很多逻辑功能。
具体原理见课本
四、实验内容
1、用数据选择器完成导弹发射
导弹发射的时候，A、B是指挥官，只有当A、B都同意才能发射，C、D是操作员，听到A、B都同意的指令C、D才发射导弹，C、D任何一个
发射都算完成任务。
同意指令为“1”，不同意为“0”，发射为“1”，不
发射为“0”。
真值表如下：
发射导弹的情况如下：
实验中只有74LS00、74LS153，利用这两个器件设计电路如下：
开关从左到右依次为A 、B 、C 、D ，AB 接C 1、C 2、C 3 ,C 0=0,C 、D 接地址端，即可完成导弹发射功能。
2、 用数据选择器设计全加器电路
实验电路如下：
如图所示：开关从左至右依次为Ai、Bi、Ci-1,A、B位地址输入端，1C1、1C2接Ci-1’，1C0、1C3接Ci-1；2C0=0，2C3=1，2C1、2C2接Ci-1，即可完成全加器功能。
五、实验结果
1
2、全加器实验结果
A i=1,
B i=0,
C i-1=1时的实验结果
以上两个实验结果均符合设计要求。
六、实验心得
通过这三次实验，对数字电路的有了进一步的了解。
学会用数据选择器设
计简单的功能电路。
对数据选择器的掌握程度有了进一步的加深。
