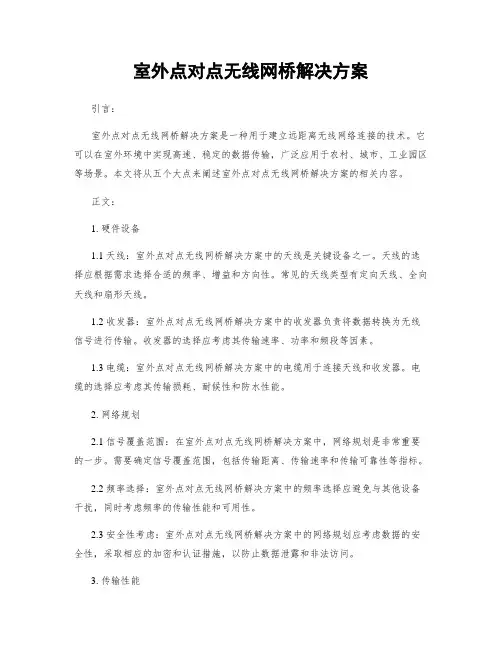

室外点对点无线网桥解决方案
室外点对点无线网桥解决方案引言：室外点对点无线网桥解决方案是一种用于建立远距离无线网络连接的技术。
它可以在室外环境中实现高速、稳定的数据传输，广泛应用于农村、城市、工业园区等场景。
本文将从五个大点来阐述室外点对点无线网桥解决方案的相关内容。
正文：1. 硬件设备1.1 天线：室外点对点无线网桥解决方案中的天线是关键设备之一。
天线的选择应根据需求选择合适的频率、增益和方向性。
常见的天线类型有定向天线、全向天线和扇形天线。
1.2 收发器：室外点对点无线网桥解决方案中的收发器负责将数据转换为无线信号进行传输。
收发器的选择应考虑其传输速率、功率和频段等因素。
1.3 电缆：室外点对点无线网桥解决方案中的电缆用于连接天线和收发器。
电缆的选择应考虑其传输损耗、耐候性和防水性能。
2. 网络规划2.1 信号覆盖范围：在室外点对点无线网桥解决方案中，网络规划是非常重要的一步。
需要确定信号覆盖范围，包括传输距离、传输速率和传输可靠性等指标。
2.2 频率选择：室外点对点无线网桥解决方案中的频率选择应避免与其他设备干扰，同时考虑频率的传输性能和可用性。
2.3 安全性考虑：室外点对点无线网桥解决方案中的网络规划应考虑数据的安全性，采取相应的加密和认证措施，以防止数据泄露和非法访问。
3. 传输性能3.1 带宽：室外点对点无线网桥解决方案的传输性能主要体现在带宽上。
带宽的选择应根据实际需求和网络规划来确定，以满足数据传输的要求。
3.2 传输速率：室外点对点无线网桥解决方案的传输速率取决于设备的性能和信号质量。
需要根据实际情况选择合适的设备和调整信号参数，以达到理想的传输速率。
3.3 抗干扰能力：室外点对点无线网桥解决方案应具备良好的抗干扰能力，能够在复杂的室外环境中稳定传输数据，避免受到电磁干扰和其他无线设备的影响。
4. 安装与维护4.1 安装位置选择：室外点对点无线网桥解决方案的安装位置应考虑信号传输的距离、障碍物和环境因素等。
wifi远距离传输方案
wifi远距离传输方案引言随着无线网络的普及和发展，人们对于wifi信号传输距离的需求越来越高。
然而，现有的wifi技术在传输距离上存在一定限制，尤其是在大范围的室内或户外环境下。
为了解决这个问题，本文将介绍一种wifi远距离传输方案，以提升wifi信号的传输距离和覆盖范围。
方案概述本方案采用了以下的技术和设备来实现wifi远距离传输：1.高增益天线：选择具有高增益的天线来增强wifi信号的传输能力。
这些天线能够将信号更远地传输，以扩展wifi网络的覆盖范围。
2.功率放大器：使用功率放大器来增加wifi信号的输出功率，从而增加信号传输的距离。
功率放大器可以将信号扩大到更远的距离，提供更好的网络覆盖。
3.信号中继器：通过设置信号中继器来扩展无线网络的覆盖范围。
信号中继器接收来自无线路由器的信号，然后将其放大并重新发送，以延长信号的传输距离。
4.信道优化：在设置无线路由器时，选择合适的信道和使用空闲的信道。
通过信道优化，可以减少干扰和干扰对传输距离和质量的影响，从而改善wifi信号的传输效果。
5.定向天线：使用定向天线来准确传输wifi信号。
定向天线可以将信号集中在特定方向上，从而增加信号的传输距离和覆盖范围。
6.传输协议优化：针对远距离传输，可以优化wifi传输的协议和算法。
通过定制化的协议和算法，可以提高信号在远距离传输过程中的稳定性和可靠性。
技术实现下面将详细介绍每一项技术的具体实现方式：高增益天线高增益天线可以通过替换原有的天线来实现。
首先，需要选择符合要求的高增益天线，例如定向天线或定向增益天线。
然后，将原有的天线拆卸，并将高增益天线连接到无线路由器的天线接口上。
功率放大器选择合适的功率放大器并将其连接到无线路由器上。
功率放大器通常有自己的电源，并通过电缆与无线路由器连接。
在连接之前，确保功率放大器与无线路由器的频率兼容，以充分提升wifi信号的传输距离。
信号中继器安装一个或多个信号中继器来扩展wifi网络的覆盖范围。

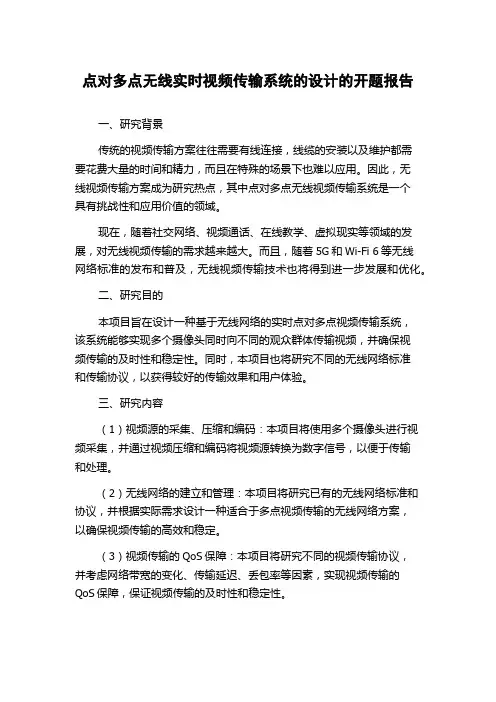

点对多点无线实时视频传输系统的设计的开题报告
点对多点无线实时视频传输系统的设计的开题报告一、研究背景传统的视频传输方案往往需要有线连接，线缆的安装以及维护都需要花费大量的时间和精力，而且在特殊的场景下也难以应用。
因此，无线视频传输方案成为研究热点，其中点对多点无线视频传输系统是一个具有挑战性和应用价值的领域。
现在，随着社交网络、视频通话、在线教学、虚拟现实等领域的发展，对无线视频传输的需求越来越大。
而且，随着5G和Wi-Fi 6等无线网络标准的发布和普及，无线视频传输技术也将得到进一步发展和优化。
二、研究目的本项目旨在设计一种基于无线网络的实时点对多点视频传输系统，该系统能够实现多个摄像头同时向不同的观众群体传输视频，并确保视频传输的及时性和稳定性。
同时，本项目也将研究不同的无线网络标准和传输协议，以获得较好的传输效果和用户体验。
三、研究内容（1）视频源的采集、压缩和编码：本项目将使用多个摄像头进行视频采集，并通过视频压缩和编码将视频源转换为数字信号，以便于传输和处理。
（2）无线网络的建立和管理：本项目将研究已有的无线网络标准和协议，并根据实际需求设计一种适合于多点视频传输的无线网络方案，以确保视频传输的高效和稳定。
（3）视频传输的QoS保障：本项目将研究不同的视频传输协议，并考虑网络带宽的变化、传输延迟、丢包率等因素，实现视频传输的QoS保障，保证视频传输的及时性和稳定性。
（4）应用程序的开发：本项目将开发一款适合于多点视频传输的应用程序，并考虑用户界面的友好性和易用性。
四、研究方法本项目将采用如下研究方法：（1）文献综述：通过查阅大量文献，了解已有的无线视频传输方案和技术，并分析其优缺点和适用条件。
（2）系统设计：根据项目的需求和实际情况，设计并开发一个点对多点视频传输系统原型，包括视频源采集、压缩和编码、无线网络建立和管理、视频传输的QoS保障和应用程序的开发等方面。
（3）系统测试与性能评估：对所设计的点对多点视频传输系统原型进行测试，并评估其性能指标，如带宽利用率、传输延迟、视频质量、QoS保障等。
wifi远距离传输方案
wifi远距离传输方案Wi-Fi远距离传输方案随着无线网络技术的不断发展，Wi-Fi已成为我们日常生活中不可或缺的一部分，它能够为我们提供快速、方便的互联网接入。
然而，传统的Wi-Fi技术在远距离传输上存在一定的限制。
本文将探讨一些可行的远距离Wi-Fi传输方案，以满足人们对更广范围覆盖的需求。
1. 外部天线增强在传统Wi-Fi网络中，无线路由器通常具有内部天线，其传输范围有限。
要想实现远距离传输，一种简单而有效的方法是通过连接外部天线来增强无线信号的传输能力。
外部天线通常具有更高的增益，可以提供更远的传输距离。
2. 信号中继信号中继是另一种常用的远距离Wi-Fi传输方案。
它通过增加中继设备来扩展Wi-Fi网络的覆盖范围。
中继设备接收来自主路由器的信号，然后将其转发到远距离的终端设备。
通过合理放置中继设备，可以有效地扩展Wi-Fi网络的覆盖范围。
3. 定向天线使用定向天线是一种通过控制信号的传播方向来实现远距离Wi-Fi传输的方法。
传统Wi-Fi网络中的信号是以无线路由器为中心进行扩散的，而定向天线则可以将信号集中投射到远距离的目标设备上。
通过使用定向天线，可以提高信号传输的距离和稳定性。
4. 高增益Wi-Fi设备为了实现远距离Wi-Fi传输，可以选择使用高增益的Wi-Fi设备。
高增益Wi-Fi设备具有较大的无线传输功率和接收灵敏度，可以提供更远的传输距离。
这些设备通常具有专业级的天线设计和信号处理技术，以确保在远距离传输时的性能和稳定性。
5. Mesh网络Mesh网络是一种分布式网络拓扑结构，使用多个节点来扩展Wi-Fi网络的覆盖范围。
每个节点都能够通过与其他节点通信来扩展网络的范围。
Mesh网络的优势在于具有自动路由和自愈能力，即使某个节点故障，网络仍然可以正常工作。
通过使用Mesh网络，可以实现更远距离的Wi-Fi传输，并提供更好的网络覆盖稳定性。
总结：传统的Wi-Fi技术在远距离传输方面存在一定的限制，但通过采用外部天线增强、信号中继、定向天线、高增益Wi-Fi设备以及Mesh网络等方案，可以实现更广范围的Wi-Fi覆盖，并满足人们对远距离传输的需求。
wifi远距离传输方案
wifi远距离传输方案Wi-Fi远距离传输方案随着无线电技术的不断发展，Wi-Fi已经成为了我们日常生活中不可或缺的一部分。
然而，在一些大型建筑物或者广阔的区域，Wi-Fi信号的覆盖范围常常受到限制，这给用户的网络连接带来了不便。
为了解决这一问题，研究人员们提出了各种各样的远距离传输方案。
本文将探讨几种可行的Wi-Fi远距离传输方案。
方案一：中继器网络中继器网络是一种常见且经济有效的Wi-Fi远距离传输方案。
它使用中继器将原始Wi-Fi信号从一个无线接入点重新发射到其他区域，从而扩大覆盖范围。
这种方案相对简单，只需在需要覆盖的区域放置中继器即可。
然而，中继器网络也存在一些问题。
首先，中继器网络的传输速度可能会受到一定的影响，因为每个中继器都需要转发数据，从而增加了网络延迟。
其次，中继器之间的信号干扰可能会降低整体的网络性能。
因此，在设计中继器网络时，需要合理规划中继器的布置位置，以最大化网络性能。
方案二：定向天线定向天线是另一种可行的Wi-Fi远距离传输方案。
相比于传统的全向天线，定向天线可以将信号集中在一个方向上，提高信号传输距离。
因此，通过使用定向天线，Wi-Fi信号可以更远地传输。
然而，定向天线也有一些限制。
首先，定向天线需要手动对准接收端，才能实现最佳的传输效果。
其次，由于信号传输的方向性，定向天线难以覆盖广阔的区域。
因此，在选择使用定向天线时需要综合考虑实际应用场景，权衡利弊。
方案三：信号增强器信号增强器是一种简单而有效的Wi-Fi远距离传输方案。
它通过放置增强器在原始Wi-Fi信号覆盖范围的边缘，将信号增强并延长传输距离。
这种方案不需要额外的布线工作，非常方便实施。
然而，信号增强器也存在一些问题。
首先，信号增强器只能放大已有的信号，无法弥补原始信号的不足。
其次，信号增强器的覆盖范围仍然有限，不能解决极远距离传输的需求。
因此，在应用信号增强器时需要对覆盖范围进行合理评估。
结论在实现Wi-Fi远距离传输时，我们可以考虑采用中继器网络、定向天线和信号增强器等方案。
点对点传输课程设计
点对点传输课程设计一、教学目标本课程旨在让学生掌握点对点传输的基本概念、原理和应用，提高他们在实际情境中运用点对点传输技术解决问题的能力。
具体目标如下：1.知识目标：（1）了解点对点传输的定义、特点和分类；（2）掌握点对点传输协议的工作原理；（3）熟悉点对点传输在实际应用中的案例。
2.技能目标：（1）能够配置和管理点对点传输网络；（2）能够分析并解决点对点传输过程中出现的问题；（3）能够运用点对点传输技术进行数据传输和共享。
3.情感态度价值观目标：（1）培养学生对点对点传输技术的兴趣和好奇心；（2）培养学生团结协作、自主探究的学习精神；（3）增强学生对网络安全的意识，培养良好的网络素养。
二、教学内容本课程的教学内容主要包括以下几个部分：1.点对点传输的基本概念：介绍点对点传输的定义、特点和分类，使学生了解点对点传输的基本概念。
2.点对点传输协议：讲解点对点传输协议的工作原理，包括连接建立、数据传输、错误检测和恢复等过程。
3.点对点传输应用案例：分析点对点传输在实际应用中的案例，如文件传输、视频播放、语音通话等，帮助学生了解点对点传输技术的应用场景。
4.点对点传输网络的配置与管理：讲解如何配置和管理点对点传输网络，包括网络参数设置、节点加入和退出等操作。
5.点对点传输问题的分析与解决：培养学生分析并解决点对点传输过程中出现的问题，如传输速率慢、连接中断等。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：教师讲解点对点传输的基本概念、原理和应用，引导学生掌握知识点。
2.案例分析法：通过分析实际案例，使学生了解点对点传输技术在现实生活中的应用。
3.实验法：安排实验环节，让学生动手配置和管理点对点传输网络，提高实际操作能力。
4.讨论法：学生分组讨论，分享学习心得和解决问题的方法，培养学生的团队协作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统、科学的学习资料。
远距离无线传输方案
远距离无线传输方案1. 引言随着科技的不断发展，无线传输技术成为了现代通信领域的重要研究方向。
在特定情境下，传统的有线传输方式无法满足需求，远距离无线传输方案应运而生。
本文将介绍一种远距离无线传输方案，该方案可以在长距离范围内实现高效、可靠的数据传输。
2. 方案概述本方案基于LoRa无线技术，LoRa（Long Range）是一种低功耗广域网无线通信技术，特点是具有长距离传输能力和低功耗特性。
采用LoRa主要有以下优势：•长距离传输：LoRa技术可以实现数公里到数十公里的远距离数据传输，这对于远距离无线传输非常重要。
•低功耗：LoRa无线模块具有低功耗特性，可以大大延长设备的电池寿命，适用于需要长时间无人值守的应用场景。
•抗干扰能力强：LoRa技术采用了多触点扩频技术，可以抵御大部分干扰，提高数据传输的可靠性。
3. 系统架构远距离无线传输系统的架构如下图所示：graph TDA[传感器节点A] -->|LoRa无线模块| B(网关)C[传感器节点B] -->|LoRa无线模块| B(网关)D[传感器节点C] -->|LoRa无线模块| B(网关)B(网关) -->|互联网| E(云服务器)上述架构包含了传感器节点、网关和云服务器三个关键组件，其中：•传感器节点：每个传感器节点都配备了LoRa无线模块，用于收集环境数据，并将数据传输给网关。
每个传感器节点都通过唯一的标识符与网关通信。
•网关：网关负责接收传感器节点发送的数据，将数据整理并传输给云服务器。
网关可以同时连接多个传感器节点。
•云服务器：云服务器负责存储和处理从传感器节点传输来的数据。
通过云服务器，用户可以随时随地访问数据并进行分析。
4. 数据传输协议为了保证数据传输的效率和可靠性，在远距离无线传输方案中使用了以下数据传输协议：•LoRaWAN协议：LoRaWAN（Long Range Wide Area Network）是一种专门设计用于无线智能设备的低功耗广域网通信协议。
美国UBNTwifi设备设计方案、安装
美国UBNT wifi设备设计、安装目录一、产品分类21、Rocket M 基站22、NanoStation CPE3二、方案设计31、点对点传输 PtP32、点对多点传输 PtMP43、基站群4三、安装设置51、点对点传输 PtP52、点对多点传输 PtMP6四、应用方案举例71、油气田数据采集与视频监控系统72、移动公司营帐系统介绍83、小区监控及无线覆盖94、无线校园覆盖网络105、税务局WISP 大客户接入应用106、石河子大学校园无线Wi-Fi117、森林防火报警监控系统158、平安乡镇无线监控系统169、农村信息化建设1910、煤矿地面部分无线视频监控系统20五、高级技术问题201、How to use airView to find the best channel?202、airSync_Design20六、基本概念211、发射功率与增益212、接收灵敏度213、噪声与信噪比224、天线235、天线的传输256、总增益与系统对称性267、传输距离估算28一、产品分类1、Rocket M基站当前最强大的802.11n MIMO无线产品，其可外接UBNT高增益MIMO天线，传输距离可达50KM以上2、NanoStation CPE内置双极化天线或者MIMO天线，主打产品二、方案设计1、点对点传输PtP2、点对多点传输PtMP3、基站群三、安装设置1、点对点传输 PtP2、点对多点传输PtMP四、应用方案举例1、油气田数据采集与视频监控系统系统描述：该油气田需对生产的每个环节进行视频监控以保障生产的安全性，同时还需及时采集各环节生产的相关数据，如采油浓度、液压、温度等，这些视频和作业数据均采用UBNT 的NanoStation2<或NanoStation5）来传输。
无线数据传输与视频监控系统优势： 快速部署：布线简单，可到达光纤难以铺设的地方；节约成本：无线成本较有线来说价格低廉；工作稳定：可达到与有线数据传输相同的效果；易于扩容：可直接添加无线设备满足扩容需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
33Km点对点(PtP)WiFi无线系统传输测试报告 V2 壹、 测试目的 测试33Km远距离WiFi无线传输的真实流量与天线调整技术的精进练习,并同时测试1W与50mw传输能力比较。 现场测试人员:阿树、阿南。远程调整测试人员:jmj10101。
貳、 测试地点与测试距离 台湾苗栗县通霄镇 台湾台中县台中港南端，总距离33.29Km。 2008年11月16日 參、 测试环境 台湾苗栗县通霄镇 高度: 约海拔72公尺
台湾台中县台中港南端 高度: 约海拔70公尺 肆、 测试硬设备 设备名称 数量 规格 说明 PC1 1 1.CPU:INTEL Q6600四核心 2.RAM:4G 3.Operation S/W:Windows XP Pro IP:192.168.1.20 VNC远程调测 阿树 NB1 1 1.CPU:INTEL P4 1.8 2.RAM:1G 3.Operation S/W: Windows XP Pro IP:192.168.1.33 VNC远程调测 阿南 NB2 1 1.CPU:INTEL P4 1.6GHz 2.RAM:512 3.Operation S/W: Windows XP Pro IP:192.168.1.21 VNC远程调测 阿树 NB3 1 1.CPU:1.6GHz 2.RAM:1GB 3.Operation S/W: Win XP Home VNC远程调测 Jmj10101
AP1 Aphelion M500AG (尔飞灵M500AG) 1 1.CPU:533MHz 2.SDRAM:32MB 3.Flash:8MB 4.WiFi:802.11a/b/g RF Mini PCI Card *1 5.Output Power:50mW =17 dBm IP:192.168.1.2
AP2 Aphelion M600AG (尔飞灵M600AG) 1 1.CPU:533MHz 2.SDRAM:32MB 3.Flash:16MB 4.WiFi:802.11a/b/g RF Mini PCI Card *2 5.Output Power:50mW =17 dBm IP:192.168.1.1 Antenna 2 1.2.400 – 2.483 GHz Grid Antenna 2.Gain:24dBi 3.H-14° / V-10° 4.VSWR:<= 1.5 以水平极化的方式架设 RF Cable 2 CFD-400 N-Type WAN Modem 1 10Mb Fiber Internet 伍、 测试软件 软件名称 数量 说明 IXChariot 5.4 2 1.High Performance Throughput 2.TCP 3.Point to Point
Network Stumbler 2 1.Site Survey Wireless Environments VNC 3 1.Realtime Monitoring Each NBs 2.Realtime Control / Monitoring Wireless System
MSN 3 1.Realtime on Line Talking 2.Transport Images 迅雷 1 1.Internet Download Throughput Test 陸、 测试系统无线设备规画
--台湾台中县台中港南端— NB1 192.168.1.33 Device: M500AG System Mode: Bridge IP: 192.168.1.2 Interface: RF1 Operation Mode: AC (Client) ESSID: pczonetest Band: 802.11g (only) Channel: 13 RF Output Power: 50mW = 17dBm Limit Rate: 54Mbps Multicast Rate: 11Mbps Max RF Distance: 350 Command Line: rateadaption 0 13 rateadaption 1 3
--台湾苗栗县通霄镇— PC1 192.168.1.20 Device: M600AG System Mode: Bridge IP: 192.168.1.1 Interface: RF1 (RF2 Disable) Operation Mode: AP ESSID: pczonetest Band: 802.11g (only) Channel: 13 RF Output Power: 50mW = 17dBm Limit Rate: 54Mbps Multicast Rate: 11Mbps Max RF Distance: 350 Command Line: rateadaption 0 13 rateadaption 1 3 柒、 33Km无线系统透过Ixchariot测试Throughput状况 Test 1 : PC1-AP NB1-AC Test 1 Item M500AG--AC M600AG-AP 测 试 说 明 1.Limit Rate 54Mbps 54Mbps 1.无线讯号处于-65 ~ -87dBm，不同频道会有不同讯号值，天线对准度仍有90%左右。 2.AC端RX Link Rate=11/24/36/48Mbps，表示无线讯号会有飘浮状况。 3.反应在Throughput的结果也不理想。
2.Max RF Distance 350 350 3.RX Link Rate 11/24/36/48Mbps 48-54Mbps 4.TX Link Rate 48-54Mbps 48-54Mbps 5.Noise Level -80~ -97dBm -90 ~ -101dBm 6.Link Quality 8-30 17-23 7.Signal Level (RSSI) -65 ~ -87dBm -72 ~ -78dBm Throughput (Mbps) Average 11.936 / Minimum 9.385 / Maximum12.594 实际流量需再加上VNC与MSN流量，约13Mbps
Summary - untitled1.tst Console version 5.40 Console build level 011 Console product type IxChariot Filename untitled1.tst Run start time 2008年11月16日, 05:31:28
Run end time 2008年11月16日, 05:41:25
Elapsed time 00:09:57 How the test ended Ran to completion Number of pairs 1 Run Options End type Run for a fixed duration Duration 00:10:00 Reporting type Real-time Automatically poll endpoints Yes Polling interval (minutes) 1 Stop run upon initialization failure Yes Connect timeout during test (minutes) 0 Stop test after this many running pairs fail 1 Collect endpoint CPU utilization No Validate data upon receipt No Use a new seed for random variables on every run Yes
Test Setup (Console to Endpoint 1) Group/ Pair Console Knows Endpoint 1 Console Protocol Console Service Quality Pair Comment All Pairs Pair 1 192.168.1.20 TCP n/a Test Setup (Endpoint 1 to Endpoint 2) Group/ Pair Endpoint 1 Knows Endpoint 2 (Setup) Endpoint 2 Setup Protocol All Pairs Pair 1 192.168.1.33 TCP
Test Execution (Endpoint 1 to Endpoint 2) Group/ Pair Endpoint 1 Endpoint 2 Network Protocol Service Quality Script/Stream Name All Pairs Pair 1 192.168.1.20 192.168.1.33 TCP High_Performance_Throughput.scr
Throughput Group/ Pair Average (Mbps) Minimum (Mbps) Maximum (Mbps) Throughput 95% Confidence Interval Measured Time (secs) Relative Precision All Pairs 11.936 9.385 12.594 Pair 1 11.937 9.385 12.594 0.098 596.486 0.819 Totals: 11.936 9.385 12.594
