血管内超声IVUS简介概要

Hausmann et al., Circ 1995
如何在导管室建立标准IVUS操作规程
导管室中IVUS工作小组包括
• 主管（1名） • 专业技师，护士，和/或进修人员（1-2名）
• 标准程序和步骤
• 图像采集方案
• 确定高效以及有效成像的方法*
• 结果报告 • 内务问题
* 每个导管室之间可以不同
环晕伪影
伪影的识别及应对
• 血液斑点（ Blood speckle）
表现为血管腔内的斑点状回声，超声的频率和血流速度决定斑点回声的强弱 。有时，较强的血液斑点与软斑块，增生的内膜及血栓难以区分开来。 处理方法：通过指引导管向冠脉内注射造影剂或生理盐水，使组织过界显现 出来。 血液斑点
冲洗
伪影的识别及应对
机械式探头导管准备
排气
将包装内取出的3毫升和10毫升的注射器充满肝素生理盐水，通过三通阀与延长管连接， 完全排气后再与将延长管连接到显像核心轴上的单向连接端(如箭头3所示)，加压冲洗排 尽外鞘内的气体。
注意:在给导管做注水准备时不要弄湿IVUS导管的带有金属线路的马达插入端,否则将影响
图像质量.
• 易进行额外的测量及回答额外的问题
• 在造影的显示器上显示IVUS图像 • 需要良好的显示器
• 更易于观看图像
• 使IVUS系统远离手术台 • 需要不同的路线图或参考显示器
基本报告
• 患者一般资料
• 适应症
• IVUS步骤的简短说明 • 设备 • 成像的血管 • 基本数据 • 基本测量数据 (例如： MLA最小管腔面积, MSA最小支架面积, MSD 最小支架直径, 斑块负荷等)
• 图像与手术过程的关系（如：术前、支架后#1，等）
• 在整个手术过程中，至少一次对冠脉进行完整成像直至与主动脉交接 处
• 如对前降支或回旋支病变成像，则应观察血管近端和左主干情况
机械动力的回撤系统
• 建议采用 0.5mm/sec
• 优点
• 获得的影像是按照从远端到近端的顺序---避免了在一根血管上来回 成像 • 稳定、缓慢地回撤传感器可以避免在某一血管节段成像太快 • 使技术人员能够专注于血管影像，不用去担心超声导管的操作 • 可以测量病变的长度和容积 • 绝大多数的多中心研究和所有的系列研究均要求使用此系统 • 缺点 • 由于传感器不能在血管的某一特定部位长时间停留，因此对于重要 的感兴趣的节段不能进行充分的检查和评估
Major Complications
3 (0.1%)
5 (0.2%)
Hausmann et al., Circ 1995
IVUS的安全性
• 主要并发症
Transplant (n=503) MI CABG Death Total 0/0 0/0 0/0 0/0 Diagnostic (n=656) 0/0 0/1 0/0 0/1 Interventions All Patients (n=1048) (n=2207) 3/2 0/2 0/0 3/4 3/2 0/3 0/0 3 (0.1%) / 5 (0.2%)
• Plaque&media CSA 斑块和血管中层的横截面积Plaque burden 斑块负荷
• Area stenosis 面积狭窄 • Stent measurements 支架测量数据
• Lesion length 病变长度
伪影的识别及应对
• 不恰当导管位置及旁瓣伪影
Guiding catheter
Guiding Catheter
Side Lobes
安全性问题
IVUS的安全性
• 血管内超声的安全性
n=2207 Spasm Acute Complications Certain 63 (2.9%) 6 (0.3%) Uncertain 0 9 (0.4%)
23m m
Eagle Eye® Gold
机械式探头导管构成
Atlantis
TM
SR PRO
Atlantis
TM
SR PRO
机械式探头导管准备
取出导管并检查核心轴位置
使用无菌技术将导管从双重无菌包装中取出，将显像核心轴完全收回到Telescoping鞘
内(如箭头1所示)。这一步非常重要,否则IVUS探测器头将不能从血管远端回拉.
对比分辨力(灰阶/动态范围) ：
显示不同灰阶细微差别的回声能力，或者说区分
不同组织的能力。
低动态范围图像呈现出“非黑即白”的的 形式，缺乏中间过渡的灰阶水平。 高动态范围图像灰度渐变更丰富，使图像 更柔和细腻。
低动态范围图像
高动态范围图像
伪影的识别及应对
• 环晕（Ringdown）
表现为围绕超声导管周围的一圈白色影像，它主要是超声换能器的声波振荡 引起的高幅干扰信号，常常会妨碍我们对导管周围近场图像的观察。 处理方法：a) 改进换能器 b)应用过滤器 c)导管进入血管腔后按下ringdown 按键。
• 图像表现 – 内膜病变 • 斑块是致密的,所以表 现为白色 – 中膜 • 由均匀的平滑肌细胞 构成,不反射超声波, 所以表现为圆型暗区 – 外膜 • 由胶原组成,反射大量 超声波,所以表现为白 色
IVUS导管及准备
不同超声导管图示
Atlantis® SR Pro
23m m
Revolution™ 45 MHz
相控阵探头导管的准备
- 无需特别导管准备，即插即用
- 全自动导管识别 - 无需肝素盐水除气泡
Eagle Eye Gold™ (20 MHz)
图像采集及图像质量
导管放置和显像
• 牢记在导丝和IVUS导管进入体内之前应预先给予 肝素---避免血栓形成
• 牢记在成像前应冠脉内注射硝酸甘油（即使血压
在临界低限）---避免冠脉痉挛
机械式探头导管准备
马达准备
将马达装入无菌袋中, 然后将马达连接到马达拖板上。 注意：当把 马达放在拖板上的时候，确保无菌袋展开良好,如马达就位良好,则马达上的 显示屏会显示数字。如马达未显示数字,说明马达与拖板连接不好.
机械式探头导管准备
连接导管
把超声导管连接到马达的导管连接孔中。确定IVUS导管的显像核心轴完全接触到位，但导管 不要安装太紧。确保显像导管平直,通过按马达上或主机上的“IMAGE”键即刻启动马达的显 像功能， 通过观察显示器上同心圆环的明亮图样，确定导管工作正常。检查导管显像核心的
• 牢记在对左主干或右冠脉开口病变进行成像时，
应将指引导管撤至主动脉内---避免将指引导管误认 为成开口病变
导管放置和显像
1. 在导丝上前推IVUS超声导管到感兴趣的血管/病变区，确保IVUS超声导管的探头(第二 个标记物)在要显像的血管/病变区远端. 2.按MDU马达或主机上的”IMAGE”键启动马达并核对图像。
3.保持IVUS超声导管和导丝固定不动，按下自动回撤（pullback）回退显像核心轴。
4.当扫描完成后，通过按“image”键停止马达。并维持导丝的位置不变，撤出超声导管。
5.当导管撤出后，用3毫升注射器向导管内注射肝素生理盐水，从而把导管内部残留的血 液排出,准备下一次显像。
IVUS 图像质量
• 形态学特点 (例如： 斑块破裂, 血栓, 钙化, 夹层, 壁内血肿等)
• 根据IVUS成像，治疗所发生的相应变化 • IVUS导致的并发症和相应处理
综合报告
• 包含基本报告所含有的信息. . . • 介入治疗前和/或治疗后三个主要的图像层面的定量分析: 远端血 管参考, 病变, 近端血管参考 • EEM CSA 外弹力膜横截面积 • Lumen CSA 管腔横截面积
• 机械式探头:
探测晶体为单片,在驱动轴上旋转 40MHz
40 MHz, 单片晶体, 实时成像
• 相控阵式探头:
晶体不需要旋转 (VolcanoTM) 20 MHz, 64 片晶体, 合成图像
20MHz

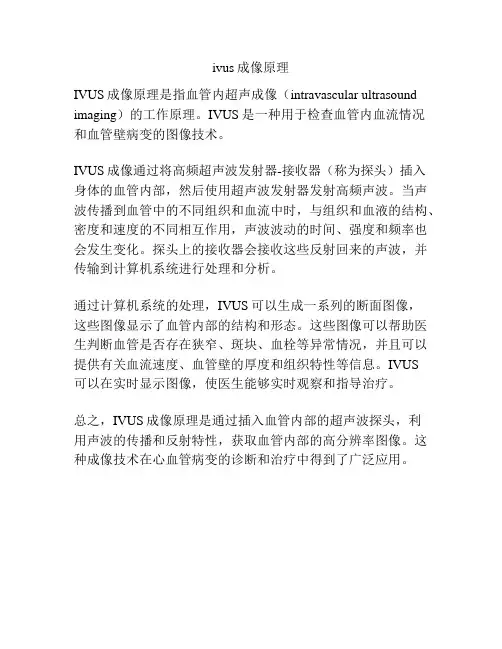

IVUS成像原理
高频超声从血管壁反 射回来并返回系统
系统电路处理 后形成图像
IVUS准确反映冠脉血管壁组织学情况
新技术：冠状动脉血管内超声(IVUS)
我院心血管内科介入简介
1、能独立开展冠状动脉造影+PCI术；能独立 开展临时和永久心脏起搏器植入术； 2、专家指导下开展心律失常的射频消融术。 3、年手术量500余台； 4、与贵州省同一级医院相比规模、技术较落 后。
新院的要求
1、必须壮大和发展我院心血管内科；是院、市、省 级重点专科的要求。 2、IVUS技术总体不难，受老院客观原因制约，未能 开展，省内目前仅省级医院开展，现是发展的契机 ； 3、对于明确冠状动脉的狭窄、夹层、预后具有重大 意义。冠状动脉血管内超声(IVUS) 冠状动脉血管内超声(IVUS) 冠状动脉血管内超声(IVUS) 冠状动脉血管内超声(IVUS) 冠状动脉血管内超声(IVUS)冠状动脉血管内超声
部件是否完全抽回到IVUS鞘内，并把近端固定在拖板的卡槽上。
机械式探头导管准备
自动回撤功能检测
手动在拖板上前后推移马达，切记在拖板上前后推动马达时,一定要在按住马达上的 “RELEASE”键时操作。否则会损坏马达.应该把马达放置在拖板的最前端，并在马达上按 “RESET”键使读数液晶屏上的自动回撤距离归零。
• 不均匀旋转伪像 （Non-Uniform Rotation Distortion, NURD）
表现为图像扭曲变形，是由于机械旋转型导管的超声探头由于核心轴与外鞘之间 的摩擦而产生不均匀转动，使获得的图像失真。常发生于成角、扭曲或重度狭窄
的病变。
处理方法：适当松开Y阀，对严重狭窄进行预扩张后再放入IVUS导管。
•
IVUS图像质量主要由两个因素决定： 1. 空间分辨力 （轴向和侧向分辨力） 2. 对比分辨力(灰阶/动态范围)
