GSM优化培训
5、GSM培训_频率规划与优化解析
» Ñ ·µ Ä æ » Ë ú µ Ä
ÌÆ ø µÔ ö æ ÒdB
P28 @ 2018/10/13 2018/10/13
28
跳频配置方法
通常一个小区对应一个跳频集合MA，采 用一个HSN，小区中的不同频点对应不同 的MAIO，以保证同一小区的跳频频点不 会发生碰撞。
相同集合不同HSN的跳频序列发生碰撞的 概率是1/N，其中N是跳频集合中频点的个 数。 HSN为0时对应循环跳频，一般不建议采用。
P32018/10/13 @ 2018/10/13
3
频谱资源的分配
GSM网络的工作频段：
GSM900：890-915MHz（移动台发） 935-960MHz（基站发） DCS1800：1710-1785MHz（移动台发） 1805-1880MHz（基站发）
P42018/10/13 @ 2018/10/13
P42 @ 2018/10/13 2018/10/13
42
网优工程
市区电平覆盖较好，质量较差。 个别地段同频干扰对切换指标影响较大。 由于普遍采用跳频方式，未对用户通话 产生较大影响。
P43 @ 2018/10/13 2018/10/13
43
优化前网络覆盖情况(一)
P44 @ 2018/10/13 2018/10/13
4
频谱资源的分配
GSM网络的频道间隔：
200KHz
信道总数：
GSM900：124个 DCS1800：374个
P52018/10/13 @ 2018/10/13
5
干扰保护比
载波干扰比（C/I）是指有用信 号与干扰信号的电平的比值。
干扰保护比： 同频C/I： 9dB 邻频C/A：-9dB
GSM网优基础
BTS BTS BTS
MS
FH/TRA 01 003 B
OSS OMC-S
OMC-R
技术培训 – Technical Training
小区 - Cell
Cell
FH/TRA 01 003 B
技术培训 – Technical Training
MSC服务区
LA 2
LA 1
主要无线网元
BTS
-测试上行无线信号 -监测RACH -计算TA -监测切换信息
BSC
-分配信道 -管理信道配置 -管理跳频 -管理无线链路 -执行BSC内部切换
MSC
-管理通信 -管理区域链路 -触发传呼 -管理跨越BSC的切换
FH/TRA 01 003 B
技术培训 – Technical Training
适时进行网络优化
➢ 网络建成或扩容后 ➢ 新功能或技术应用后 ➢ 网络运行一段时间后 ➢ 发现网络存在问题时 ➢ 面临对手有力竞争时
FH/TRA 01 003 B
技术培训 – Technical Training
建设网络优化维护队伍
FH/TRA 01 003 B
技术培训 – Technical Training
物理信道
突发脉冲
• 普通突发脉冲 Normal Burst (NB) • 频率校正突发脉冲 Frequency correction Burst (FB) • 同步突发脉冲 Synchronization Burst (SB) • 接入突发脉冲 Access Burst (AB) • 空闲突发脉冲 Dummy Burst (DB)
GSM网络优化培训
➢ GSM无线网络基础 ➢ 爱立信BSS无线功能 ➢ 无线网络测试 ➢ 天线知识 ➢ 无线网络优化 ➢ 网优维护实践
gsm网络优化基础知识
根据网络性能指标和用户反馈，调整频率参数，提高网络覆 盖和信号质量。
信令流程与优化
信令流程
了解GSM网络中各信令的流程和作用， 包括呼叫建立、切换、短信传送等。
信令优化
通过调整信令参数或采用特定技术， 提高信令处理效率和成功率，减少信 令错误和延迟。
话务均衡与优化
话务均衡
合理分配网络中的话务量，避免部分区 域或基站过载，确保网络整体性能稳定 。
干扰识别
识别和定位网络中的干扰源，包括同频干扰、邻频干扰等。
干扰抑制
采取有效措施抑制干扰信号，提高网络信号质量，包括采用抗干扰算法、调整频率配置等。
04 GSM网络优化实践案例
案例一：某城市网络优化实践
总结词
城市网络覆盖优化
详细描述
针对某城市的GSM网络进行优化，重点解决网络覆盖不足、信号弱、通话质量差等问题，通过调整基 站参数、增加基站数量和优化天线方向等措施，提高网络覆盖范围和信号强度，提升用户通话质量和 网络使用体验。
网络优化的分类和流程
分类
硬件优化、参数优化、性能优化等。
流程
数据采集、问题诊断、优化方案制定、实施优化、效果评估。
网络优化的工具和技术
工具
信令分析仪、路测软件、网络管理系统等。
技术
频率规划、功率控制、话务均衡、参数调整等。
03 GSM网络优化关键技术
频率规划与优化
频率规划
合理规划GSM网络中的频率资源，确保不同区域和不同业务 需求得到满足。
VS
话务优化
通过调整基站参数或采用负载均衡技术， 实现话务量的均衡分布，提高网络容量和 稳定性。
切换优化
切换策略
制定合适的切换策略，确保用户在移动过程中能够快速、平滑地切换到信号最佳的基站。

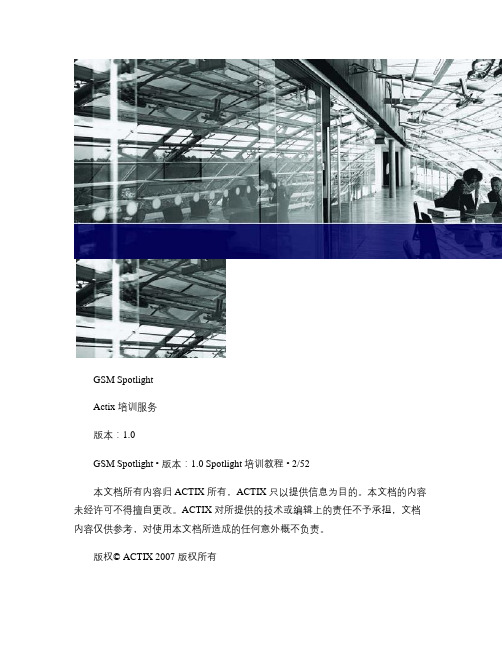

Spotlight分析GSM网络优化的培训手册_图文
GSM SpotlightActix 培训服务版本：1.0GSM Spotlight • 版本：1.0 Spotlight 培训教程• 2/52本文档所有内容归ACTIX 所有，ACTIX 只以提供信息为目的。
本文档的内容未经许可不得擅自更改。
ACTIX 对所提供的技术或编辑上的责任不予承担，文档内容仅供参考，对使用本文档所造成的任何意外概不负责。
版权© ACTIX 2007 版权所有GSM Spotlight • Spotlight 培训教程• 3/52目录介绍 (5)课程范围............................................................................................................................................ .. (5)谁应该参加这个培训课程? ......................................................................................................................................... .. 6先决条件............................................................................................................................................ .. (6)课程目的............................................................................................................................................ ................................ 8 使用S POTLIGHT 来解决常见的网络问题. ................................................................................... 9 A CTIX S POTLIGHT 特性............................................................................................................................................ ......... 10 无线网络分析............................................................................................................................................ ..10 基于事件的问题诊断..................................................................................................................................10 报告............................................................................................................................................ ..................10 S POTLIGHT 是什么? ......................................................................................................................................... (11)准备工作 (12)开启你的ACTIX 软件............................................................................................................................................ ........... 12 选择S POTLIGHT 工程处理模块........................................................................................................................................13创建新的工程和模板 (14)创建新的工程模板............................................................................................................................................ ............. 15 创建新工程 (使用预定义模板:.. (16)步骤1: 名称和模板 (16)步骤2: 参数设置和门限值.........................................................................................................................17 步骤3: 选择数据.. (1)8练习：配置新模板............................................................................................................................................ ............. 19 步骤1: 选择名称和模板.............................................................................................................................19 步骤2: 选择设备 (2)0 步骤3: 选择KPIs 和报告.............................................................................................................................21 步骤4: 选择参数.. (2)2概要面板................................................................................................................................ 24 S POTLIGHT 报告. (25)报告：文件总括 (2)6 报告：无线网络信息..................................................................................................................................28 报告：CS 域............................................................................................................................................ . (29)事件探测器 (30)附加特性............................................................................................................................................ .............................. 33 分类统计............................................................................................................................................ ..........33 添加过滤......................................................................................................................................................33 参数............................................................................................................................................ ..................34 事件............................................................................................................................................ (34)详细事件诊断............................................................................................................................................ (35)GSM Spotlight • Spotlight 培训教程• 4/52数据挖掘............................................................................................................................................ (36)练习：掉话分析............................................................................................................................................ .. (37)无线网络分析 (38)小区覆盖分析............................................................................................................................................ (39)无线网络探测器界面............................................................................................................................................ .. (40)附加特性............................................................................................................................................ .............................. 42 设备............................................................................................................................................ ..................42 分析............................................................................................................................................ ..................42 添加过滤............................................................................................................................................ ..........43 参数............................................................................................................................................ ..................43 事件............................................................................................................................................ ..................44 M iscellaneous NavigationConcepts. ............................................................................................................44 练习：N O DOMINANCE ......................................................................................................................... .............................. 45 覆盖标准............................................................................................................................................ ..........48 练习：GSM 可视化............................................................................................................................................ (49)使用基站数据库 (51)分析你自己的数据(可选 (52)GSM Spotlight • Spotlight 培训教程• 5/52 介绍课程范围GSM Spotlight 培训教程提供了对Spotlight GSM技术的一个全面认知。
gsm移动通信系统网络规划与优化教案
GSM移动通信系统-网络规划与优化教案一、教学目标1. 让学生了解GSM移动通信系统的基本原理和网络架构。
2. 培养学生对GSM网络规划与优化的兴趣和意识。
3. 使学生掌握GSM网络规划与优化的基本方法和技巧。
二、教学内容1. GSM移动通信系统概述GSM系统的起源和发展历程GSM系统的关键技术GSM网络架构及主要设备2. GSM网络规划基础频率规划覆盖规划容量规划3. GSM网络优化方法网络性能指标优化流程与方法优化工具与手段4. GSM基站参数调整基站参数设置原则基站参数调整方法基站参数优化效果评估5. GSM网络故障排查与处理常见故障类型及原因故障排查方法故障处理流程三、教学方法1. 讲授法：讲解GSM移动通信系统的基本原理、网络规划与优化的基本方法。
2. 案例分析法：分析实际案例，让学生了解GSM网络规划与优化的具体操作。
3. 小组讨论法：分组讨论，培养学生团队合作精神，提高解决问题的能力。
4. 实验法：安排实验室实践，让学生动手操作，巩固所学知识。
四、教学资源1. 教材：选用权威、实用的教材，如《GSM移动通信原理与网络优化》。
2. 课件：制作精美、清晰的课件，辅助教学。
3. 实验室设备：提供GSM网络规划与优化的实验设备，如基站模拟器、网络分析仪等。
4. 网络资源：利用互联网查找相关资料，丰富教学内容。
五、教学评价1. 平时成绩：考察学生的课堂表现、作业完成情况。
2. 实践报告：评估学生在实验室实践中的操作能力和解决问题的能力。
3. 期末考试：设置相关试题，测试学生对GSM网络规划与优化的掌握程度。
六、GSM网络规划与优化工具1. 简介网络规划与优化常用的工具，如地图软件、网络规划软件等。
2. 教授如何使用这些工具进行GSM网络规划与优化。
3. 练习使用这些工具解决实际问题。
七、GSM网络模拟与仿真1. 介绍GSM网络模拟与仿真的基本概念。
2. 教授如何使用仿真软件来模拟GSM网络，以及如何通过仿真来优化网络。
923453-GSM无线网优高级工程师认证培训-【培训课件】GPRS无线参数解析
MS
BSS
CV=0
CV=0
PACKET UPLINK ACK/NACK
. .
PACKET UPLINK ACK/NACK
PACKET CONTROL ACK
N3103max RlcMac_T3169
© ZTE Corporation. All rights reserved
释放USF和TFI 17
N3105 上行“RLC/MAC控制”消息连续丢失最大允许数
在分组上行传输过程中，若网络探测到上行TBF结束（CV=0，且V（Q）=V（R））已收到 所有的RLC数据块，网络应发送一个“分组上行确认/非确认”消息，将最后确认标识（FAI） 置为1，在此RLC/MAC控制块的标头中包含一个合法的RRBP域，并清记数器N3103。
取值： 0~255 设置： 缺省设置为10
NSE为网络服务设备实体，是全网统一编码的，以NSEI来标识。为了可扩展性。
取值：0~0xFFFF
设置：运行商统一规划
备注：
一般来说一个BSC被划分为一个服务实体，ZXG10系统中也允许BSC下挂若干个NSE。
© ZTE Corporation. All rights reserved
20
GPRS无线参数解析
中兴通讯学院
课程目标
学习完本课程，你将能够：
理解常见GPRS无线参数的基本含义 掌握常见GPRS无线参数的基本设置 掌握GPRS无线参数设置的注意事项
2
课程内容
概述 R_PSBSC参数介绍 R_PSBTS基本参数 GPRS小区重选参数 R_PSPOC参数 R_PSTIMER
可靠性等级
QOS
服务优先级
峰值吞吐量
平均吞吐量
GSM网规网优专题培训教材双频网无线优化V1020PPT课件
目录
双频网概述 双频网的覆盖方式与组网方式 双频网无线参数含义及设置 双频话务均衡设置 案例
DCS1800的覆盖方式
内部公开▲
热点地区零星覆盖
在原有的GSM900的网络基础上，DCS1800只是在某几个（比如话务量比较 大）点形成覆盖区。此种覆盖方式只能短期缓解局部区域的容量问题。
特点：DCS1800吸收热点区域
C1算法
C1：小区的路损判决准则参数
C1 = (A-Max(B,0))
A=RXLEVEL－DL-RXLEV_ACCESS_MIN B = MS _TXPWR_MAX - P
RXLEVEL:移动台接收的平均电平 DL-RXLEV_ACCESS_MIN:移动台允许接入的最小接收电平 MS_TXPWR_MAX：控制信道最大功率电平 P：移动台最大输出电平
邻区测量结果。在剩余位置上报告本小区频段的邻区，若还有剩
余位置，报告其余邻区，而不管处于何种频段。
3
上报邻区表中各频段（除本小区频段外）的，信号最强的3个
邻区测量结果。在剩余位置上报告本小区频段的邻区，若还有剩
余位置，报告其余邻区，而不管处于何种频段。
小区选择参数
内部公开▲
小区选择
当手机开机或从盲区进入覆盖区时，手机监听到小区的信号和小区保持同步 后，扫描各小区的BCCH信道，并按照小区选择的优先级和C1>0准则选择合 适的小区驻留。
话务量，DCS1800基站布局分散， 初期频率规划简单，在1800M基 站配置容量小时，网络优化需要 解决SDCCH、TCH信道拥塞，双 频间的频繁切换；初期投资少。
DCS1800的覆盖方式
内部公开▲
连续覆盖
双频网的覆盖方式的特点在于它容易扩展，满足中长期容量的需要。由于它 采用连续覆盖方式，因此它的频段间的切换要比热点覆盖少得多，所以这种 方式的信令负能力，减少MSC的投资。利于引入竞争，降低 价格，增加了共用MSC的负荷会间接影响原来的设备的运行。
GSM基础知识培训文档
一、网络优化工作概述移动通信网络优化是指对正式投入运行的网络进行数据采集、数据分析,找出影响网络运行质量的原因，并且通过对系统参数的调整和对系统设备配置的调整等技术手段,使网络达到最佳运行状态，使现有网络资源获得最佳效益，同时也对网络今后的维护及规划建设提出合理建议。
、网络优化主要内容由于我国(全球移动通信系统)网络建设周期短,扩容频繁，因此在工程中难免出现问题，造成大量隐性质量问题，这些网络质量问题虽然不会对整个网络产生大的破坏作用，但会造成局部网络质量的下降，从而降低网络的服务水平。
比如工程建设中的天线俯仰角都不是严格进行路测结果进行调整，而是随便设置角度,造成基站覆盖过远或过近，形成弱信号掉话。
同时工程中的小区参数一般都设置为默认值,各小区实际情况不同,难免出现不合理的地方，这些都需要在后期的网络优化中进行调整。
网络优化工作是一件复杂的系统工程。
优化本身是由全网的频率规划、基站安装建设和系统参数设定完成后所产生的不正确性引出的。
网络优化是运行维护工作的一个重要组成部分,是以日常维护为基础的更高层次的维护工作，它不同于网络规划和工程建设，又和网络规划、工程建设密不可分。
定期地在扩容工程后进行网络优化，是提高网络服务质量的最佳途径。
网络优化工程利用以路测直接收集来的移动网无线网络数据,网络资源参数和网平台采集的话务统计记录报告等一系列的数据，在带地理信息处理能力的平台上对测试数据加以地理化分析,在有经验的网络系统工程师的指导下,找出和改正网络现存问题,并调整系统，以提高网络的整体质量。
网络优化工作的主要内容包括以下方面:无线网络优化系统的无线部分具有诸多不确定因素,它对无线网络的影响很大，其性能优劣常常成为决定移动通信网好坏的决定性因素。
当然,无线网络规划阶段考虑不到的问题，如无线电波传播的不确定性(障碍物的阻碍等)、基础设施变化（新商业区、街道、城区的重新安排)、取决于地点和时间的话务负荷(如运动场)、话务要求、用户对服务质量的要求的增加，都涉及到网络优化工作。
