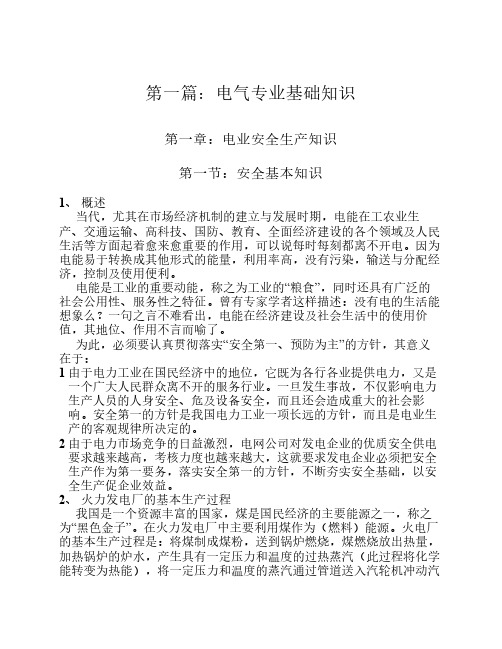

第一篇：电气专业基础知识第一章：电业安全生产知识第一节：安全基本知识1、概述当代，尤其在市场经济机制的建立与发展时期，电能在工农业生产、交通运输、高科技、国防、教育、全面经济建设的各个领域及人民生活等方面起着愈来愈重要的作用，可以说每时每刻都离不开电。
因为电能易于转换成其他形式的能量，利用率高，没有污染，输送与分配经济，控制及使用便利。
电能是工业的重要动能，称之为工业的“粮食”，同时还具有广泛的社会公用性、服务性之特征。
曾有专家学者这样描述：没有电的生活能想象么？一句之言不难看出，电能在经济建设及社会生活中的使用价值，其地位、作用不言而喻了。
为此，必须要认真贯彻落实“安全第一、预防为主”的方针，其意义在于：1 由于电力工业在国民经济中的地位，它既为各行各业提供电力，又是一个广大人民群众离不开的服务行业。
一旦发生事故，不仅影响电力生产人员的人身安全、危及设备安全，而且还会造成重大的社会影响。
安全第一的方针是我国电力工业一项长远的方针，而且是电业生产的客观规律所决定的。
2 由于电力市场竞争的日益激烈，电网公司对发电企业的优质安全供电要求越来越高，考核力度也越来越大，这就要求发电企业必须把安全生产作为第一要务，落实安全第一的方针，不断夯实安全基础，以安全生产促企业效益。
2、火力发电厂的基本生产过程我国是一个资源丰富的国家，煤是国民经济的主要能源之一，称之为“黑色金子”。
在火力发电厂中主要利用煤作为（燃料）能源。
火电厂的基本生产过程是：将煤制成煤粉，送到锅炉燃烧，煤燃烧放出热量，加热锅炉的炉水，产生具有一定压力和温度的过热蒸汽（此过程将化学能转变为热能），将一定压力和温度的蒸汽通过管道送入汽轮机冲动汽轮机转子旋转（此过程将热能转变为机械能）；汽轮机转动（3000r/min）带动同轴的发电机转子旋转，根据电磁感应原理（导体和磁场作相对运动，导体切割磁力线时，则在导体上产生感应电动势），发电机转子绕组加励磁电流后，即产生一个旋转磁场，发电机定子绕组导体切割磁力线，则产生感应电动势，而发出电来（此过程将机械能转换为电能）。
电力基础知识考试题库(含答案)精选全文完整版
可编辑修改精选全文完整版温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.停电操作应在断路器断开后进行，其顺序为( )。
A.先拉线路侧刀闸，后拉母线侧刀闸B.先拉母线侧刀闸，后拉线路侧刀闸C.先拉哪一侧刀闸不要求D.视情况而定答案:A2. ( )保护是变压器的主要保护。
A.气体；B.液体；C.固体；D.半导体；答案:A3. 电气设备的安全操作规程有哪些？( )A.必须按照操作规程操作，禁止违章操作。
B.必须戴好安全帽.安全鞋，穿着合适的工作服。
C.必须检查设备的绝缘电阻和接地电阻。
D.以上都是。
答案:D4. 在供电线中，分别采用( )三种颜色表达L1( ).L2(B).L3(C)。
A.红.绿.黄B.黄.绿.红C.绿.黄.红D.绿.红.黄答案:B5. 在办理停电送电手续时,严禁( )停电送电。
A.规定时间B.约定时间C.延长时间答案:B6. 制造指南针是利用( )原理(或现象)。
A.磁场B.电磁感应C.机械D.电子答案:A7. ( )线的主干线上不允许装设断路器或熔断器。
A.Ｕ相线;B.Ｖ相线;C.Ｗ相线;D.Ｎ线.答案:D8. PE线截面选择:当与相线材质相同时，应满足:PE线采用单芯绝缘导线时，按机械强度要求，其截面不应小于:有机械保护时2.5mm2，无机械保护时为( )。
A.16mm2；B.相线截面的一半；C.与相线相同；D.4mm2答案:D9. 延长环属于( )。
A.线夹金具B.联接金具C.接续金具D.防护金具答案:B10. 同杆塔架设的多层电力线路挂接地线时，应( )。
A.先挂低压.后挂高压，先挂下层.后挂上层B.先挂低压.后挂高压，先挂上层.后挂下层C.先挂高压.后挂低压，先挂上层.后挂下层D.先挂高压.后挂低压，先挂下层.后挂上层答案:A11. 在低压用电设备上工作,需高压线路.设备配合停电时,应填用相应的( )。
2007注册电气专业基础真题解析
有 E 2 max
4 / 18
欲使 E1 max E 2 max ，则：
1 2 ， （4） 2 1 a 2 2 b
150 150 100V 。 联立式 （3） 、 式 （4） 可得： ， 则金属圆柱片的电位为： 2 ln 2 4 ln 2 a ln b / a b ln c / b
2
2 / 18
1 2 R1 C 根据谐振条件可得： jL ， （2） 2 1 2 R1 C j
对式（2）进行化简，可得：
1 2 1 2 R1 R1 R12 C 2 L ， C C C L ， ， L L ， 2 2 2 2 2 1 C 2 R C 1 1 R C 1 1 1 C 2 R12 2 R1 C C 1 C 1 C 2 2 C 2 ， C 2 ， L R1 L R1
由下图可得：
Req 3 // 6 4 // 8
u oc 14 。则： u 2V 4.8V 。 3 Req 2
3 / 18
9.答案：A
解题过程：i I m sin t i I m sin t 3
把t
6 / 18
Rs 4 // 4 2 。
（2）开路电压：
得 U s 8V 。 19.答案：A 解析过程：若给定内、外圆柱面的半径 a、b 和外加电压 U， 则 U Edr
a b b
a
b U dr ln ，即 E r e 。 b r 2r 2 a r ln
3.答案：A
/ 解题过程： Z C Z L Z C 25 36 30
电气基础知识(一).
8、一个半断路器接线：每两个元件（出线或电源）用三台断路器构 成一串接至两组毋线，称为一个半断路器接线，又称3/2 接线。 9、厂用电：发电厂在启动、运转、停役、检修过程中，有大量以电 动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、 除灰、除尘及水处理等辅助设备的正常运行。这些电动机以及全 厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷， 总的耗电量，统称为厂用电。 10、厂用电率：厂用电耗电量占发电厂全部发电量的百分数，称为 厂用电率。厂用电率是发电厂运行的主要经济指标之一。 11、经常负荷：每天都要经常连续运行使用的电动机。 12、不经常负荷：只在检修、事故或机炉起停期间使用的负荷。 13、连续负荷：每次连续运转2小时以上的负荷。 14、短时负荷：每次仅运转10-120min 的负荷。 15、断续负荷：反复周期性地工作，其每一周期不超过10min 的负荷。 16、电动机的自起动：厂用系统中正常运行的电动机，“当其供电 母线电压突然消失或显著降低时，若经过短时间（一般在0.5-1.5s） 在其转速未下降很多或尚未停转以前，厂用母线电压又恢复正常 （如电源故障排除或备用电源自动投入），电动机就会自行加速， 恢复到正常运行，这一过程称为电动机的自起动。
17、失磁：同步发电机突然部分地或全部地失去励磁称为失磁。 18、励磁控制系统:由励磁调节器、励磁功率单元和发电机本身一起 组成的整个系统称为励磁控制系统。 19、自并励静止励磁系统:采用接于发电机出口的变压器（称为”励 磁变压器”）作为励磁电源，经硅整流后供给发电机励磁。因励 磁变压器并联在发电机出口，故这种励磁方式称为自并励方式， 励磁变压器、整流器等都是静止元件，故又称其为自并励静止励 磁系统。 20、互感器:电力系统中测量仪表、继电保护和自动装置等二次设备 获取电气一次回路信息的传感器。互感器作用是将高电压、大电 流按比例变成低电压和小电流。 21 、六氟化硫断路器 :采用具有优良灭弧性能和绝缘性能的 SF6 气体 作灭弧介质的断路器，称为 SF6 断路器。它具有开断能力强、体 积小等特点，但结构较复杂，金属消耗量大、价格较贵。 22、真空断路器：利用真空的高介质强度来灭弧的断路器，称为真 空断路器。此种断路器其有灭弧速度快、触头材料不易氧化、寿 命长、体积小等特点。
完整版)电气基础知识题库
完整版)电气基础知识题库1、在一般正常情况下，电气设备的安全电压规定为36V 以下。
2、电流互感器运行时，应接近短路状态，二次侧不准开路。
3、标有"220V 40W"的灯泡，其中220V是指交流电压的有效值。
4、手摇发电机式兆欧表在使用前，指针停留在标度尺的任意位置。
5、变压器中性点接地属于保护接地。
6、全压起动的电动机，其熔丝应选择电动机额定电流的1.5～2.5倍。
7、下列圆裸线代号中硬铝线是LYD。
8、行灯安全电压为36伏，应选用安全隔离变压器。
9、安装螺口灯头时，应将螺纹接线端接在零线。
10、将一段均匀的阻值为R的导线从中间对折合成一条新导线，其阻值为1/4 R。
11、电流的方向就是正电荷定向移动的方向。
12、4只16Ω的电阻并联后等效电阻为4Ω。
13、两只"100W，220V"灯泡串联接在220V电源上每只灯泡的实际功率是25W。
14、测量380V电动机定子绕绝缘电阻应选用500V兆欧表。
15、热继电器在电机控制线路中不能作短路保护。
16、我国低压配电的相电压、线电压、工频分别是220V、380V、50Hz。
如果触电者在高处，应该注意防止触电者脱离电源后可能的堕地危险。
脱离高压电源的方法有两种：①电话或让人通知有关部门（供电、110等）处理，同时保护现场，不让人进入高压线落地点的8～10米范围，避免新的触电事故；②如果在本单位和电源开关在附近，可穿戴绝缘防护用品，使用相应等级的绝缘工具按顺序拉开电源。
触电者脱离电源后，应立即就地对症抢救。
如果触电者未失去知觉，可以先让触电者在通风暖和的地方静卧休息，并派人严密观察，同时可请医生前来或送往医院救治。
如果触电者已失去知觉但呼吸和心跳正常，应使其舒适地平卧着，解开衣服以利呼吸，保持空气流通，冬天应注意保暖，并严密观察。
若发现触电者呼吸困难或心跳失常，应立即施救，同时请医生前来或送往医院救治。
对于“假死者”，可以用“看”“听”“试”法判别触电者的状况，然后进行相应的急救措施。
2007年注册电气工程师公共基础考试真题含真题答案
2007年注册电气工程师公共基础考试真题及答案一、单项选择题（共120题，每题1分。
每题的备选项中只有一个最符合题意。
） 1. 设直线的方程为11121zy x =-+=--，则直线：（ ）。
（A ）过点（1，-1,0），方向向量为k j i -+2 （B ）过点（1，-1,0），方向向量为k j i +-2 （C ）过点（-1，1,0），方向向量为k j i +--2 （D ）过点（-1，1,0），方向向量为k j i -+2 答案：A解析过程：由所给直线的对称式方程知，直线过点（1，-1,0），方向向量为k j i +--2，故k j i -+2也是所给直线的方向向量。
2. 设平面π的方程为0322=+-y x ，以下选项中错误的是：（ ）。
（A ）平面π的法向量为j i - （B ）平面π垂直于z 轴 （C ）平面π平行于z 轴（D ）平面π与xoy 面的交线为01231z y x=-= 答案：B 解析过程：平面π的方程中不含z ，平面π平行于z 轴，不可能垂直于z 轴，故应选（B ）。
（A ）选项和（C ）选项显然正确；只要验证点⎪⎭⎫ ⎝⎛0230，，在平面π与xoy 面内，以及向量（1,1,0）垂直平面π与xoy 面的法向量，就可知（D ）选项正确。
3. 下列方程中代表单叶双曲面的是：（ ）。
（A ）132222=-+z y x （B ）132222=++z y x （C ）132222=--z y x （D ）032222=++z y x答案：A解析：132222=-+z y x 表示单叶双曲面； 132222=++z y x 表示椭球面； 132222=--z y x 表示双叶双曲面； 032222=++z y x 表示原点。
4. 若有()0lim=-→ax x f ax ，则当a x →时，()x f 不一定是（ ）。
（A ）有极限的函数 （B ）有界函数（C ）无穷小量 （D ）比()a x -高阶的无穷小 答案：B 解析过程：由()0lim=-→ax x f ax 知，必有()0lim =→x f a x ，这说明当a x →时，()x f 是有极限的函数，且是无穷小量，并且是比()a x -高阶的无穷小，因而选项（A ）、（C ）、（D ）都是对的，()x f 是有界函数不一定成立。
电气工程基础知识单选题100道及答案
电气工程基础知识单选题100道及答案1. 以下哪个单位是电流的单位？（）A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 电路中，电阻的作用是（）。
A. 阻碍电流流动B. 产生电流C. 储存电能D. 改变电压答案：A3. 欧姆定律的表达式是（）。
A. I = U/RB. U = I/RC. R = U/ID. P = UI答案：A4. 以下哪种材料的电阻率最小？（）A. 铜B. 铝C. 铁D. 银答案：D5. 一个电阻为10Ω的导体两端加上20V 的电压，通过它的电流是（）。
A. 1AB. 2AC. 3AD. 4A答案：B（根据欧姆定律I = U/R = 20/10 = 2A）6. 电功率的单位是（）。
A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：D7. 一台电动机的功率为10kW，工作1 小时消耗的电能是（）。
A. 10 度B. 100 度C. 1000 度D. 10000 度答案：A（1 度电等于1 千瓦时，10kW×1h = 10kWh = 10 度）8. 电容的单位是（）。
A. 法拉（F）B. 亨利（H）C. 欧姆（Ω）D. 瓦特（W）答案：A9. 电容在电路中的作用主要是（）。
A. 储存电能B. 阻碍电流流动C. 产生磁场D. 改变电压答案：A10. 一个电容为10μF 的电容器，两端加上10V 的电压，它储存的电能是（）。
A. 0.05JB. 0.5JC. 5JD. 50J答案：B（根据电容储存电能公式W = 1/2CU²= 1/2×10×10⁻⁶×10²= 0.5J）11. 电感的单位是（）。
A. 法拉（F）B. 亨利（H）C. 欧姆（Ω）D. 瓦特（W）答案：B12. 电感在电路中的作用主要是（）。
A. 储存电能B. 阻碍电流变化C. 产生磁场D. 改变电压答案：B13. 一个电感为10H 的电感器，通过的电流以1A/s 的速度变化，感应电动势是（）。
电气基础知识考试题库(必考题含答案)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.由于长期过电压而造成高压电容器发热时，处理方法之一是( )。
A.将电容器调换为较低额定电压的电容器B.加强维护保养C.将电容器调换成较高额定电压的电容器答案:C2. 二次设备之间的连接按( )的原则进行。
A.等电位B.电流方向C.规定答案:A3. 新参加电气工作的人员.实习人员和临时参加劳动的人员{管理人员.非全日制用工等},应经过( )后,方可下现场参加指定的工作,并且不得单独工作。
A.专业技能培训B.安全生产知识教育C.考试合格D.电气知识培训答案:B4. 10kV变压器台停电检修时应先断开( )。
A.低压侧总开关B.高压侧开关C.低压侧各分路开关答案:C5. 为避免程序和( )丢失，可编程序控制器装有锂电池，当锂电池电压降降至相应的信号灯亮时，要及时更换电池。
A.地址B.程序C.指令D.数据答案:D6. 运行值班人员在室外进行巡回检查,如高压设备发生接地时,不得接近故障点( )以内。
A.2mB.8mC.1m答案:B7. 在不损害变压器绝缘和降低变压器使用寿命的前提下，变压器在较短时间内所能输出的( )为变压器的过负载能力。
A.最大容量B.额定容量C.正常容量D.最小容量答案:A8. 为了供给稳定的电压，控制电力潮流或调节负载电流，均需对变压器进行( )调整。
A.电压B.电流C.有功答案:A9. N型硅材料普通二极管用( )表示。
A.2CPB.2CWC.2CZD.2CL答案:A10. 作业人员工作中正常活动范围与10kV高压线路.设备带电部分的安全距离为( )米。
A.0.35B.0.6C.0.7D. 1答案:A11. 电容器并联电路有如下特点( )。
A.并联电路的等效电容量等于各个电容器的容量之和B.每个电容两端的电流相等C.并联电路的总电量等于最大电容器的电量D.电容器上的电压与电容量成正比答案:A12. 当电力系统或用户变电站发生事故时,为保证对重要设备的连续供电,允许变压器( )过负载的能力称为事故过负载能力。
电气的基础知识.doc
简介：1、热继电器是利用电流效应而动作的一种保护继电器2、电感分为互感和自感两种3、变压器由线圈和铁芯构成用来改变电压的装置公式为：初级电压（U1）/次级电压（U2）二初级匝数/次级匝数变压器只能改变电压不能增大电力。
关键字：变压器、电动机、继电器、电压、工作原理11」电压：电压也叫电位差，是指电流从高电位处向低电位处，两个电位之差。
通常也叫电压。
用字母U 表示，单位是伏特，用字母V表示。
其中：lV=1000mV=1000,000|iV lmV=1000piV电压还分交流和直流，分别用AC V和DCV表示。
直流电压在测量时耍注意有+, —之分。
1.2电阻：电流在物体内流动所遇到得阻力叫电阻，用R表示，单位：欧姆用字母Q表示。
其中，lMQ=1000Kn=1000, 000Q1KH=1OOOQ电阻的种类很多，有碳质电阻，碳膜电阻，绕线电阻等。
形式上有固定电阻，可变电阻和电位器等。
电阻温度系数：电流流过电阻时，温度升高，其阻值发生变化，阻值变化值与原冇阻值Z比叫电阻的温度系数。
对于金属材料的电阻，电阻随温度的升高而增人，是正温度系数；对石磨和碳來讲，电阻随温度的升高而减少，是负温度系数。
温度系数越小，说明电阻越稳定。
空调器的温度传感器也是一种电阻，叫热敏电阻，具阻值是随着温度的升高而减少。
额定功率分1/8、1/4、1/2、1、2、3、5、10、20W 等规格。
用指针式万用表测虽电阻时要注意选择合适的档位，而R换档一定要调零。
1.3电容器：凡被绝缘物分开的两个导体的组合都叫电容。
用字母C表示，单位是法拉，用F表示。
其中，1 F= 1000000piF= 106pF= 1012pF主要指标有电容量和耐压,如2.5pF/450Vo种类有云母电容、陶瓷电容、电解电容和纸质电容等。
—般，陶瓷电容用在高频电路上，电机的启动电容主要用电解电容。
测量电容吋，把万用表表笔探头直接放在电容器两个端子上，数字表可以直接读出电容的容量。
电气基础知识单选题100道(含答案)
电气基础知识单选题100道(含答案)1. 电路中电流的大小是由（）决定的。
A. 电阻B. 电压C. 电源D. 电感答案：B。
根据欧姆定律I=U/R，电流大小由电压和电阻共同决定，但主要是由电压决定，因为在电阻一定的情况下，电压越大，电流越大。
2. 电阻的单位是（）。
A. 伏特B. 安培C. 欧姆D. 法拉答案：C。
电阻的单位是欧姆。
3. 1 伏特等于（）毫伏。
A. 10B. 100C. 1000D. 10000答案：C。
1 伏特等于1000 毫伏。
4. 一个电阻为10Ω的导体，通过它的电流为2A，则该导体两端的电压为（）V。
A. 5B. 10C. 20D. 40答案：C。
根据欧姆定律U=IR，U=2×10=20V。
5. 电容的单位是（）。
A. 亨利B. 欧姆C. 法拉D. 伏特答案：C。
电容的单位是法拉。
6. 一个电容为10μF 的电容器，两端加上100V 的电压，则该电容器储存的电荷量为（）C。
A. 1000B. 100C. 10D. 1答案：C。
根据Q=CU，Q=10×10⁻⁶×100=10⁻³C=10C。
7. 电感的单位是（）。
A. 亨利B. 欧姆C. 法拉D. 伏特答案：A。
电感的单位是亨利。
8. 一个电感为10H 的线圈，当通过它的电流以1A/s 的速度变化时，线圈两端产生的感应电动势为（）V。
A. 10B. 20C. 30D. 40答案：A。
根据电磁感应定律E=L(di/dt)，E=10×1=10V。
9. 正弦交流电的三要素是（）。
A. 最大值、频率、初相位B. 有效值、频率、相位C. 平均值、周期、相位差D. 瞬时值、角频率、相位答案：A。
正弦交流电的三要素是最大值、频率、初相位。
10. 我国交流电的频率是（）Hz。
A. 50B. 60C. 100D. 120答案：A。
我国交流电的频率是50Hz。
11. 正弦交流电的最大值是有效值的（）倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(3).组合开关 组合开关是一种手动式转动开关,它由 若干个动触头和静触头(片),分别装于数层绝 缘件内,由转动手柄操作,手柄可向任意方向 旋转,每旋转90°,动触片就接通或分断电路。 也可以由几个同时或不同时接通或分断的 动静触片组合成各种系列转换开关,如作为 电动机正转或正反转直接启动,它一般多用 于直接起动4千瓦以下的小容量电动机。
14．为什么在低压电网中普遍采用三相四线 制? 答:因为用星形联接的三相四线制,可 以同时提供两种电压值,即线电压和相电压。 既可提供三相动力负载使用,又可提供单相 照明使用。例如常用的低压电压380/220 伏,就可提供需要电源电压380伏的三相交 流电动机使用,又可同时提供单相220伏的 照明电源。
发电机是电源,是供应电能的设备,它把 热能、水能或原子能转换为电能.除发电机 外,电池也是常用的电源。
电灯、发动机、电炉等都是负载,是取 用电能的设备,它们分别把电能转换为光能、 机械能、热能等。 变压器和输电线是中间环节,是联接电 源和负载的部分,它起传输和分配电能的作 用。 此外,电路还有另一种作用是传递和处 理信号。
自复熔断器 快速熔断器 用做线路和设备的短路和过载保护。 3.刀形开关 熔断器式刀开关 板用刀开关 隔离刀闸 负荷开关 用做电路隔离,也能分断与接通电路的 额定电流。
4.转换开关
组合开关 换向开关 主要作为两种及以上电源或负载 的转换和通断电路之用。
5.接触器 交流接触器 直流接触器
真空接触器 半导体接触器 电容接触器 用于远距离频繁地起动或控制交、直流 电动机,以及接通、分断正常工作的主电路 和控制电路
有功功率P=UICOSФ COSФ即功率因数 功率因数低,说明电路中用于交变磁场 吞吐转换的无功功率大，从而降低了设备 的利用率,增加线路供电损失。所以,供电部 门对用电单位的功率因数,有着一定的标准。
10.什么是三相交流电路?
答：在磁场中放置三个匝数相同,彼此 在空间相距120°的线圈,当转子由原动机 带动,并以匀速按顺时针方向转动时,则每相 绕组依次被磁力线切割,就会在三个线圈中 分别产生频率相同、幅值相等的正弦交流 电动势Ea、Eb、Ec, 三者在相位上彼此相 差120°,此即为三相交流电路。
8．什么是纯电感电路? 答：当线圈的电阻忽略不计,在线圈两 端接上一个交流电压时,线圈中就有交流电 流通过,因而在线圈中产生一个自感电动势 反抗电流的变化,这就是纯电感电路。
9.什么叫功率因数? 答：功率因数是衡量电气设备效率高低 的一个系数.它是交流电路中有功功率与视在 功率的比值。即功率因数=有功功率/视在功 率,其大小与电路的负荷性质有关。如白炽灯、 电阻炉等电热设备,功率因数为1。对具有电 感的电气设备如日光灯、电动机等,功率因数 小于1。从功率三角形的图中,运用数学三角 关系可得出:
二.电路的基本构成
电路的形式是多种多样的,最典型的 例子是电力系统,其电路示意图如图所示:
发 电 机
→
升 压 变 压 器
输送电
→
降 压 变 压 器
配电柜
→
电灯 电动 机 电炉
------
电站发电 /
变电站
\
供电系统
控制台 \ / -----变压器箱 高压输送
配电柜
其中配电柜通过各种开关将电流分配到 各个负载,各种开关有断路器、刀开关、熔断 器、塑壳开关、交流接触器、控制继电器、 主令电器等。 由上边简图可见,发电----输电-----配电构 成了一个有机的不可分的网络,简称电网。电 厂发出的电能经过升压向远方输送之后,从 110KV开始,直至10KV(含6KV、3KV),通过枢 纽变电所(站),把电能逐级降压,逐级分配,这一 部分称为高压配电;而0.4KV以下网络则称为 低压配电。
A: 断路器的额定电压≥线路额定电压 B: 断路器的额定短路电流与过电流脱 扣器的额定电流≥线路计算负荷电流 C: 断路器的额定短路通断能力≥线路中 最大短路电流 D:断路器的欠电压脱扣器额定电压=线 路额定电压 E:选择电动机保护用的断路器要考虑 电动机的起动电流.断路器应该在电动机起动 时间内不动作,笼型异步电动机的起动电流按 8~15倍额定电流计算。
17．什么叫变压器?它有什么用处? 答：在交流电路中将电压升高或降低 的设备叫变压器。变压器能把任一数值的 电压转变成频率相同的,我们所需要的电压 值,以满足电能的输送、分配和使用要求。 例如发电厂发出来的电,电压等级较低,必 须把电压升高才能输送到较远的用电区,用 电区又必须通过降压变成适用的电压等级, 供给动力设备及日常用电设备使用。
3.什么叫电压?
答:水要有水位差才能流动。与此相似, 要使电荷做有规律地移动,必须在电路两端 有一个电位差,也称为电压,用符号“U”表 示。电压以伏特为单位,简称“伏”,常用字 母“V”表示。
4. 什么叫电路?一个完整电路应包括哪几部 分? 答:电路是电流的通路,它是为了某种 需要由某些电工设备或元件按一定方式组 合起来,它也是电流流经的基本途径。最简 单的电路是由电源E(发电机、电池等)、负 载R(用电设备如电灯、电动机等)、连接 导线(金属导线)和电气辅助设备(开关K、 仪表等)组成的闭合回路。
11.变阻器 励磁变阻器 起动变阻器 频敏变阻器 主要用于发电机调压以及电动机的平滑 起动和调速。 12.电磁铁 起重电磁铁 牵引电磁铁 制动电磁铁
用于起重、操纵或牵引机械装置.
下面是几种常见低压电器的简析: 1.低压配电电器 (1).板用刀开关 它是应用在低于500V以下电路隔离的开 关。 (2).负荷开关 负荷开关是可以用来分断一般负载电流、 变压器空载电流、长距离空载线路和空载电 缆线路电容器组的电容电流。与熔断器联合
根据电网的发展、电力体制的改革和 电力市场的需要,并根据外国的经验电力权 威人士分析指出:将把10KV(含6KV、3KV) 高压配电从高压配电网中划分出来,称为中 压配电;中压配电的电压将提高到20KV。.
那么这个电路有什么作用呢?它(电路) 的作用是实现电能的传输和转换,整个电路 包括电源、负载和中间环节三个组成部分。 其中:
电器、起动器、控制器、主令电器、电阻 器、变阻器和电磁铁。上述低压电器均属 于一般用途的低压电器,为满足某些特殊场 合的需要(如防爆、化工、航空、船舶、牵 引、热带等),在各类电器的基础上还有若干 派生电器。 下面是各种类型电器的主要产品及用途: 1.断路器: 万能式空气断路器 塑料外壳式断路器
限流式断路器 小型断路器 直流快速断路器 漏电保护断路器 用做线路的过载、短路、漏电或欠压 保护,也可用作不频繁操作电路。 2.熔断器 有填料熔断器 无填料熔断器
12.什么叫相线(或火线)?什么叫中性线(或零 线)? 答：在星形接线的供电,常用”Y”符 号表示。三个尾端的连接点称作中性点,用 O表示。从中性点引出的导线叫中性线或 零线。从三个端头引出的导线叫相线或火 线。
13．什么叫相电压、线电压?什么叫相电流、 线电流? 答：每相线圈两端的电压叫相电压。 通常用Ua、Ub、Uc分别表示。端线与端 线之间的电压称为线电压。一般用Uab、 Ubc、Uca表示。凡流过每一相线圈的电流 叫相电流,流过端线的电流叫作线电流。星 形接线的线电流与相电流是相等的。
(4).空气断路器(自动空气开关) 空气断路器可用来接通和分断负载电 路,也可直接用来控制不频繁起动的电动机, 它对电路和电气设备具有短路、过载和欠 压保护作用。常用的空气断路器有塑壳式 (装置式)空气断路器和万能式(框架式)空气 断路器. 如ABB公司的S系列塑壳式断路 器,E系列框架开关,施耐德的NS系列塑壳式 断路器,MT系列框架开关,西门子的3WL系 列框架开关等。它有以下选用要点:
11．什么是三相三线制供电?什么是三相四线 制供电? 答：三相三线制是三相交流电源的一 种连接方式,从三个线圈的端头引出三根导 线,另将三个线圈尾端连在一起,又叫星形接 线,这种用引出三根导线供电叫三相三线制。 在星形接线的三相三线制中,除从三个线圈 端头引出三根导线外,还从三个线圈尾端的 连接点上再引出一根导线,这种引出四根导 线供电叫三相四线制。
15．怎样计算三相负载的功率? 答:在三相交流电路中,不管负载是星 形接法还是三角形接法,总的有功功率等于 各相有功功率之和。因此,当三相负载对称 相等时,三相有功功率等于三倍单相有功功 率。用公式表示时, ,写作:
P=3U相I相COSФ相，
COSФ相为一相的功率因数,要根据每一
相负载性质而定。有时为了方便测量和 计算,利用星形和三角形不同接法的线电 压和相电压.线电流和相电流之间的关系 变换为:
三.常用低压电器的基本概念
低压电器是指用于额定电压交流1200V 或直流1500V以下的电路内起通断、保护、 控制、转换或调节作用的电器。 低压电器根据它在电气线路中所处的地 位和作用,可分为低压配电电器(也称低压开 关)和低压控制电器两大类,按照它的动作方 式可分为自动切换电器和非自动切换电器两 类。配电电器是指断路器、熔断器、万能开 关和转换开关;控制电器是指接触器、控制继
5.什么叫串联电路? 答:把若干个电阻或电池一个接一个成 串地联接起来,使电流只有一个通路,也就是 把电气设备首尾相联叫串联。 6.什么叫并联电路? 答:把若干个电阻或电池相互并排地联 接起来,也可以说将电气设备的头和头、尾 和尾各自相互连在一起,使电流同时有几个 通路叫并联。
7．什么是纯电阻电路? 答：通过电阻将电能以热效应方式全部 转变为热能的交流电路,叫纯电阻电路。例 如白炽灯、电炉、电烙铁等。
P=1.732U线I线电流, 功率因数COSФ相仍由每一相自身的负载 性质定出。如果遇到三相负载不对称时,则 分别计算各相功率,三相总功率等于各项功 率之和。可用以下公式表示:
P=PA+PB+PC
16．什么叫相序? 答：相序是指三相交流电相位的顺序。 从三相交流电的波形图可以看出,三相交流 电(电压或电流)到达最大值(或零值)的时间 有先有后,我们称A相超前B相,B相超前C 相,C相超前A相。这种三相电压由A到B再 到C这个顺序叫做三相电压的相序。相序 的判别可采用一种相序指示器来测定,以使 三相负载的相序(如三相交流电动机的转向) 与三相电源一致。
