(完整word版)集成电路发展史
集成电路发展史11集成电路的发展历史1—-1。
1世界集成电路的发展历史1947年:贝尔实验室肖特莱等人发明了晶体管,这是微电子技术发展中第一个里程碑； 1950年:结型晶体管诞生；1950年： R Ohl和肖特莱发明了离子注入工艺；1951年:场效应晶体管发明；1956年：C S Fuller发明了扩散工艺；1958年：仙童公司Robert Noyce与德仪公司基尔比间隔数月分别发明了集成电路,开创了世界微电子学的历史；1960年：H H Loor和E Castellani发明了光刻工艺;1962年：美国RCA公司研制出MOS场效应晶体管；1963年：F。
M.Wanlass和C。
T.Sah首次提出CMOS技术，今天，95％以上的集成电路芯片都是基于CMO S工艺；1964年：Intel摩尔提出摩尔定律,预测晶体管集成度将会每18个月增加1倍;1966年:美国RCA公司研制出CMOS集成电路,并研制出第一块门阵列（50门)；1967年：应用材料公司(Applied Materials）成立,现已成为全球最大的半导体设备制造公司;1971年：Intel推出1kb动态随机存储器（DRAM），标志着大规模集成电路出现;1971年：全球第一个微处理器4004由Intel公司推出，采用的是MOS工艺，这是一个里程碑式的发明;1974年：RCA公司推出第一个CMOS微处理器1802；1976年：16kb DRAM和4kb SRAM问世；1978年:64kb动态随机存储器诞生，不足0.5平方厘米的硅片上集成了14万个晶体管，标志着超大规模集成电路（VLSI）时代的来临;1979年：Intel推出5MHz 8088微处理器，之后,IBM基于8088推出全球第一台PC；1981年:256kb DRAM和64kb CMOS SRAM问世;1984年：日本宣布推出1Mb DRAM和256kb SRAM;1985年:80386微处理器问世，20MHz；1988年：16M DRAM问世，1平方厘米大小的硅片上集成有3500万个晶体管，标志着进入超大规模集成电路（ULSI)阶段；1989年：1Mb DRAM进入市场；1989年：486微处理器推出，25MHz，1μm工艺，后来50MHz芯片采用0。

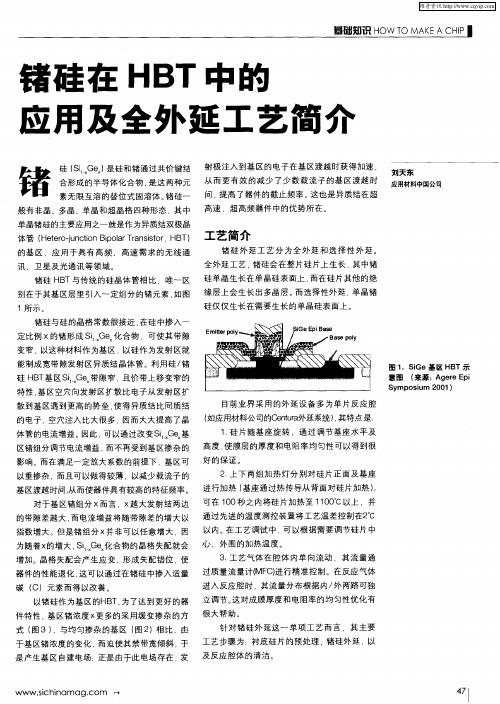

锗硅在HBT中的应用及全外延工艺简介
工艺简 介
锗 硅 外 延 工 艺 分 为 全 外 延 和选 择 性 外 延 。 全 外 延 工艺 ． 硅 会 在 整 片 硅 片 上 生 长 ， 中锗 锗 其
讯 、卫 星及 光通讯等领域 。
而在 硅片其他 的绝 锗硅 ＨＢ Ｔ与传统 的硅晶体管相 比 ．唯一 区 硅单晶生长在单 晶硅表面上 ． 而选择性外延 ． 晶锗 单 别在于其基 区层里引入一定组分的锗元素 ， 图 缘层上会生长 出多晶层 。 如
影 响 。而在 满足 一 定 放 大 系 数 的前 提 下 ． 区可 好 的保 证 。 基
以重掺杂 ． 而且可 以做 得较薄 ，以减少载流子 的
２ 上下两组加热 灯分别对硅 片正面及基座 ．
基 ， 基 区渡越时间， 而使器件具有较 高的特征频率 。 进 行 加 热 ｆ 座 通 过 热 传 导从 背 面 对 硅 片 加 热 ） 从
特 性 ． 区空 穴 向 发 射 区 扩 散 比 电 子从 发射 区扩 基
圈１ ．Ｓｉ Ｇｅ基 区 ＨＢ 示 Ｔ 意图 （ 源 ：Ａ ｅ ｅＥｐ 来 ｇ ｒ ｉ
Ｓ ｍｐ ｓｕ ２ ０ ） ｙ ｏ ｍ ０ １
散到基区遇到更高的势 垒 ． 使得异质结 比同质结 的电子、 空穴注入 比大很多 ． 因而大大提 高了晶 体管的电流增益。因此 可 以通过改 变Ｓ Ｇ ￣ ｉ ｅ基
指数增大 。但是锗 组分 ｘ并非可 以任意增大 ， 因
为随 着 ｘ 的增 大 ， ｉ 合 物 的 晶 格 失 配 就 会 心 、外围的加热温度。 Ｓ Ｇｅ化 ３ 工 艺 气体 在腔 体 内 单 向 流 动 ，其 流 量 通 ． 增加。晶格失配会产生应变 ， 形威失配错位 ，使
微电子的技术发展方向
1 微电子技术发展方向21世纪初微电子技术仍将以尺寸不断缩小的硅基CMOS工艺技术为主流；随着IC设计与工艺水平的不断提高，系统集成芯片将成为发展的重点；并且微电子技术与其他学科的结合将会产生新的技术和新的产业增长点。
1.1 主流工艺——硅基CMOS电路硅半导体集成电路的发展，一方面是硅晶(圆)片的尺寸愈来愈大，另一方面是光刻加工线条（特征尺寸）愈来愈细。
从硅片尺寸来看，从最初的2英寸，经过3英寸、4英寸、5英寸、6英寸发展到当今主流的8英寸。
据有关统计，目前世界上有252条8英寸生产线，月产片总数高达440万片，现在还在继续建线。
近几年来又在兴建12英寸生产线，硅晶片直径达12英寸（300mm），它的面积为8英寸片（200mm）的2.25倍。
1999年11月下旬，由Motorola与Infineon Technologies联合开发的全球首批300mm 晶片产品面市。
该产品是64M DRAM，采用的是0.25µm工艺技术，为标准的TSOP 封装。
据介绍，300mm晶片较200mm晶片，每个芯片的成本降低了30%～40%。
到目前，已经达到量产的12英寸生产线已有6条，它们是：（1）Semiconductor 300公司，位于德国德累斯顿，开始月产1500片，由0.25µm进到0.18µm。
（2）Infineon公司，位于德国德累斯顿，0.14µm，开始月产4000片。
（3） TSMC公司，位于我国台湾新竹， Fab12工厂生产线，由0.18µm进到0.15µm以至0.13µm，开始月产4500片。
（4）三星公司，位于韩国，Line 11生产线，0.15/0.13µm，开始月产1500片。
（5）Trecenti公司，位于日本那珂N3厂，月产能7000片，0.15/0.13µm。
（6）Intel公司的D1C厂，开始月产4000片，0.13µm。

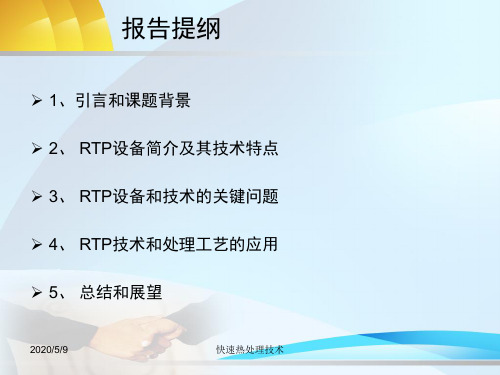

快速热处理,RTP
2015-5-1
快速热处理技术
离子注入的退火，杂质的快速热激活
• 。
N2气流中硅片RTA温度随时间变化示意图
2015-5-1 快速热处理技术
介质的快速热加工
快速氧化层厚度在不同温度下随时间变化关系图
• 快速热氧化[8]（RTO）工艺可以在适当的高温下通过精确控制的气氛 来实现短时间生长薄氧层。 • 氧化层具有很好的击穿特性，电性能上耐用坚固。 • 不均匀温度分布产生的晶片内的热塑性，对RTO均匀性不良的影响
2015-5-1
快速热处理技术
总结和展望
• 随着工艺特性和速度要求的不断提高、复杂微细结构的引进，热处理 工艺正面临来自高k和其它材料、超浅接合、应变硅、SOI，以及不断 微缩生产更高效率和更加复杂的器件所带来的挑战。
• RTP工艺RTP工艺技术提出了更高的要求
– 更低的热预算 – 更好的温度均匀控制 – 更宽的温度控制范围
2015-5-1 快速热处理技术
硅化物和接触的形成
• 快速热处理也经常被用于形成金属硅化物接触，其可以仔细控制硅化 物反应的温度和环境气氛，以尽量减少杂质污染，并促使硅化物的化 学配比和物相达到理想状态。 • 形成阻挡层金属也是RTP在SI技术中的一个应用。 • RTP还可以在GaAs工艺中用于接触的形成，淀积一层金锗混合物并 进行热退火，可以在N型GaAs材料上形成低阻的欧姆接触
2015-5-1 快速热处理技术
温度测量与控制系统框图
低温、均匀控制问题
• 对于深亚微米阶段的先进器件，特别是逻辑产品，将会采用NiSi等相 关技术制造。
– Ni的工艺处理温度比钴低，一般仅为200℃左右 – 由于晶体管的更小尺寸，对温度变化的更加敏感，以及很多逻辑芯片的 更大体积，使得整片芯片要获得均匀性变得越来越难，这已逐渐成为20 纳米世代（28纳米及以下）芯片制造的主要挑战
AlN晶体
晶体简介ＡｌＮ晶体是第三代半导体材料的典型代表之一，具有宽带隙、高热导率、高电阻率、良好的紫外透过率、高击穿场强与较强的抗辐射能力，因而更适合用于制造高温、高频、抗辐射及大功率器件，如高能效光电子器件、高功率电子器件、固态激光探测器、高密度固态存储器等。
同时，ＡｌＮ晶体也是外延生长Ⅲ族氮化物的理想衬底材料，能够弥补Ｓｉ衬底、蓝宝石衬底、ＳｉＣ衬底等所存在的晶格失配大、热失配大的缺点。
国际状况国外多家研究机构进行了大量的工作，在晶体的尺寸、商品级ＡｌＮ晶圆的开发以及紫外ＬＥＤ的研制等方面取得了一定的成果。
美国ＣｒｙｓｔａｌＩＳ公司制备的高质量ＡｌＮ衬底已成功应用于紫外ＬＥＤ、深紫外量子阱ＬＥＤ以及毫瓦级深紫外ＬＥＤ等器件的制造。
俄罗斯Ｎ－Ｃｒｙｓｔａｌｓ公司也利用商品级ＡｌＮ衬底，制造了深紫外ＬＥＤ，其性能明显优于利用蓝宝石衬底制造的同类器件。
德国埃朗根－纽伦堡大学进行的研究包括籽晶晶向对ＡｌＮ生长的影响、ＡｌＮ晶圆的光吸收图谱分析，到２０１１年已利用ＡｌＮ籽晶生长出直径为２５ｍｍ、厚度为１５ｍｍ的ＡｌＮ体单晶。
美国北卡罗莱纳州立大学于２０１０年获得了直径为１５ｍｍ、高度为１５ｍｍ的无裂纹ＡｌＮ晶圆，并于２０１１年利用ＡｌＮ衬底外延生长了高质量的ＡｌＮ、ＡｌＧａＮ薄膜等ＡｌＮ。
同年的工作还包括完成了２６５ｎｍＬＥＤ的制造与表征。
国内状况国内对于ＡｌＮ晶体生长技术的研究尚处于起步阶段，主要研究机构有山东大学、中国科学院半导体研究所、中国科学院物理研究所、深圳大学光电子研究所等。
２００６年，山东大学研究了在ＢＮ坩埚内制备ＡｌＮ单晶，着重分析了生长温度对晶体形貌的影响，其中，在２２００～２３００℃得到了长度为几毫米的块状晶体。
２００７年，中国科学院半导体研究所利用物理气相传输法制备出长４０～５０ｍｍ、厚８～１０ｍｍ的多晶锭。
深圳大学郑瑞生教授的小组报道了一种制备ＡｌＮ晶体的新方法，通过在钨坩埚盖中心位置开小孔来控制反应条件与结晶过程，制备出直径大于２ｍｍ的ＡｌＮ单晶。
