弱电系统中PLC干扰解决方法
浅谈电厂PLC应用中的抗干扰技术
浅谈电厂PLC应用中的抗干扰技术摘要：文章结合美国AB公司生产的PLC应用中的干扰种类来探讨如何限制乃至于消除干扰。
关键词：电厂；PLC；应用；抗干扰；措施下文以美国 AB 公司生产的 PLC为例。
这种 PLC 由于各种因素会出现干扰，导致可编程控制器不能正常工作，从而最终会影响到电厂的正常运行。
在电力资源形势日益紧张的背景下，加强 PLC 抗干扰技术的研究就成为了电厂企业的必然选择。
1 PLC干扰来源以及分类在AB生产的PLC运行中造成干扰是工作中经常会出现的现象，造成PLC干扰的来源大多出自于电流或者是电压剧变场所。
PLC运行过程中会遇到多种类型的干扰，笔者经过对我司PLC的实际应用的调查发现，可以按照划分依据，把这众多类型的干扰进行分类。
在对干扰进行分类的时候一般采用划分依据主要是三种依据:一是干扰模式，二是干扰原因，三是波形性质。
下面，笔者就来介绍一下PLC干扰的详细分类。
首先是按照干扰来源进行分类，如果按照干扰来源进行分类的话可以把PLC干扰分成三大类:高频振荡干扰，浪涌干扰，放电干扰。
其次是按照干扰波形的不同来进行划分，运用这种依据进行划分可以把干扰分成两类:持续干扰和偶发干扰。
在这三种划分依据中最为重要的是按照干扰模式来进行划分，按照干扰模式进行划分，可以把干扰分成共模干扰与差模干扰。
共模干扰主要指的是信号对地的电位差，共模干扰主要是电位差和电磁辐射两种信号共同作用的结果，一般意义上可以把共模干扰分为两类，直流和交流。
共模干扰能够直接影响到反馈信号，最终会造成PLC元器件的损坏。
差模干扰主要指的是在两极之间的干扰。
差模干扰主要是由空间电磁场信号间的耦合感应造成的，此外还有一个重要因素就是不平衡电路转换影响到测量与控制精度。
2电厂PLC抗干扰技术的应用上文详细分析了PLC的干扰来源以及各种分类，接下来笔者就来详细论述电厂中PLC抗干扰技术的应用。
目前在我国电厂PLC运行中常用的抗干扰技术主要有四种:一是通过软件方式减少干扰。
发电厂中PLC控制系统的抗干扰措施
发电厂中PLC控制系统的抗干扰措施发电厂的PLC控制系统作为整个发电过程的核心控制部分，在运行过程中可能会受到各种干扰因素的影响，如电磁干扰、工作环境的温度变化、电源突变等，这些干扰因素可能会引起PLC控制系统的误动作或者系统的性能下降，因此需要采取一系列的抗干扰措施来保证PLC控制系统的可靠运行。
下面将介绍一些常用的抗干扰措施。
1.设备选型：在选择PLC设备时，应考虑设备的抗干扰能力，例如选择具有强电磁抗干扰能力的PLC设备。
同时还要对设备的工作环境进行评估，选择适合的设备。
2.接线布线：对于输入输出信号线，应根据信号的性质进行分类，并采取相应的防护措施。
例如，对于传感器信号线，可以采用屏蔽线和屏蔽接地，有效地减少电磁干扰。
3.电源稳定性：为了保证PLC系统的稳定运行，必须提供稳定的电源。
一般情况下，电源输入应通过电源隔离，防止电源突变对PLC系统的影响。
4.环境控制：PLC设备是工作在一定环境条件下的，例如温度、湿度等。
特别是对于高温环境，需要采取散热措施，保证PLC设备的正常工作温度范围。
5.输入信号处理：输入信号通常存在一定的滤波和去抖动处理。
对于电磁干扰较强的信号，可以采用滤波器进行滤波，使其适应于PLC系统的工作环境。
6.输出信号处理：对于输出信号，特别是对于控制执行机构（如电机、阀门等）的信号，应采取适当的驱动电路，以防止电源波动或其他因素对控制执行机构的干扰。
7.地线连接：良好的地线连接可以减少电磁干扰。
在PLC系统中，要确保各部分设备的地线都连接到同一个接地点，并采取良好的接地措施。
8.屏蔽处理：对于输入输出信号线，尤其是较长的信号线，可以采取屏蔽处理，如使用屏蔽线和屏蔽接头，以减少电磁干扰对信号的影响。
9.备份措施：为了防止PLC控制系统的故障导致发电厂停运，应采取相应的备份措施。
例如，可以配置备用PLC系统，当主PLC系统出现故障时，可以自动切换到备用系统。
10.周期检查：定期对PLC控制系统进行检查和维护，包括软件和硬件的检查，以及调试和故障排除，及时发现和解决问题，保证系统的稳定运行。

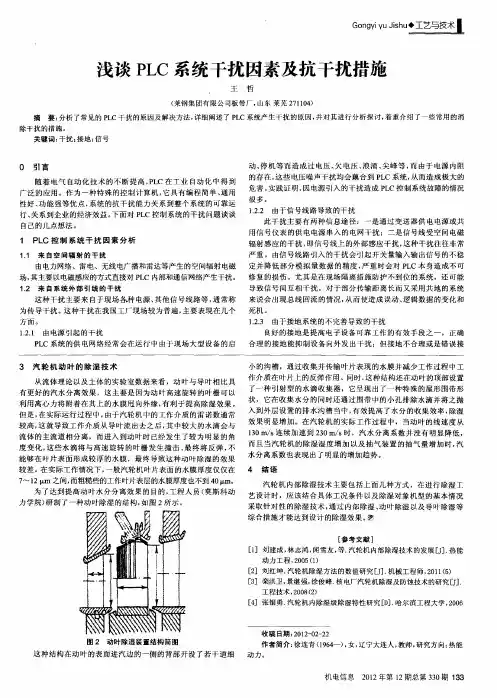

浅谈PLC系统干扰因素及抗干扰措施
效果 明显增 加 。在 汽 轮机 的实 际工 作 过程 中 ， 当动 叶 的线速 度 从 １０ ／ 连 续 加速 到 ２０ｍ ｓ ，汽 水 分 离系 数 并 没有 明显 降低 ， ３ ｓ ｍ ３ ／ 时 流体 的主流 道 相 分离 ，而 进 入 到动 叶 时 已经 发 生 了较 为 明显 的 角
自己的几 点想 法 。
１ Ｐ Ｃ 控 制 系 统 干 扰 因 素 分 析 Ｌ
１ １ 来 自空 间辐 射 的干 扰 ．
用 信 号仪 表 的供 电电源 串入 的 电网干 扰 ；二是 信号 线 受 空 间电磁
辐 射 感应 的 干扰 ， 即信 号 线上 的外 部 感应 干 扰 ， 这种 干 扰往 往 非 常
危 害 。 践证 明， 电源 引入 的干 扰造 成 Ｐ Ｃ控 制系 统故 障 的情 况 实 因 Ｌ 广 泛 的应 用 。作 为 一种 特 殊 的控 制 计 算机 ， 具 有 编程 简 单 、 用 它 通 很多。 性 好 、 能强 等优 点 ， 功 系统 的抗 干 扰 能 力关 系 到整 个 系统 的可 靠运 １ ． 由于 信 号线 路 导致 的干 扰 ．２ ２ 行 、 系 到企 业的 经济 效 益 。 关 下面 对 Ｐ Ｃ控 制系 统 的干 扰 问题 谈谈 Ｌ 此 干扰 主 要 有两 种信 息 途 径 ：一 是通 过变 送 器 供 电 电源 或 共
７ １ ｍ 之 间， 粗糙些 的工 作叶片表 层的水膜 厚度也不 到 ４ ｍ。 ～ ２Ｉ ， Ｌ 而 ０ 为 了达 到提 高 动 叶水 分 分离 效 果 的 目的 ， 工程 人 员 （ 斯 科 动 莫
力 学 院） 制 了一种动 叶 除湿 的 结构 ， 图 ２所示 。 研 如
如何减少电流电压对PLC的干扰？
如何减少电流电压对PLC的干扰？
依斯倍拥有众多的高级技术工程师，大多工程师都有8年以上的工作经验及众多的工程项目经验，我们专业的电气部工程师就教大家如何减少对PLC的干扰。
由于分布参数特别是分布电容的存在，绝对隔离是不可能的。
与PLC控制系统连接的各类信号传输线，除了传输有效的各类信息之外，总会有外部干扰信号侵入。
根据经验我们工程师总结出以下主要抗干扰的措施：
1、在PLC控制系统中，电源占有极重要的地位。
选择分布电容小、抑制带大（如采用多次隔离和屏蔽及漏感技术）的配电器，以减少PLC系统的干扰。
2、为了减少动力电缆辐射电磁干扰，尤其是变频装置馈电电缆。
采用了铜带铠装屏蔽电力电缆，从而降低了动力线生产的电磁干扰。
3、由于电磁干扰的复杂性，要根本消除迎接干扰影响是不可能的，因此在PLC控制系统的软件设计和组态时，还应在软件方面进行抗干扰处理，进一步提高系统的可靠性。
4、完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。
PLC控制系统中的干扰是一个十分复杂的问题，因此在抗干扰设计中应综合考虑各方面的因素，合理有效地抑制抗干扰，对有些干扰情况还需做具体分析，采取对症下药的方法，才能够使PLC控制系统正常工作。
遇到问题，依斯倍的电气工程师都会迅速解决问题，给予客户最好的答案。
依斯倍是您最好的选择，管理好客户的每一滴水是我们的使命。
关键软硬件设计策略提高PLC抵抗干扰能力
关键软硬件设计策略提高PLC抵抗干扰能力在现代工业自动化系统中，可编程逻辑控制器（PLC）扮演着至关重要的角色。
然而，由于工业环境的复杂性和干扰源的存在，PLC经常会受到电磁干扰的影响。
为了提高PLC的抵抗干扰能力，有一些关键的软硬件设计策略可以采用。
软件设计策略：1.合理的程序设计：在进行PLC程序设计时，应充分考虑干扰的可能源，并采取相应的措施。
例如，在输入信号处理过程中，可以增加滤波器或脉冲抑制电路来降低干扰信号的影响。
此外，为了减少噪音引起的误触发，应关注输入信号的稳定性并进行相应的滤波处理。
2.适当的信号接地：良好的信号接地是提高抗干扰能力的关键。
为了减少信号传输中的干扰幅度，可采用共模抑制技术，将信号引线与地线电位相对接地，以减小干扰信号对地返回的路径。
此外，还可以采用绑线或屏蔽等措施来降低信号干扰，增强系统的抗干扰能力。
3.合理的信号布线：对于PLC的输入输出线路布线，应避免与高功率设备或干扰源的信号线路交叉。
为了减少干扰信号的传播，可以采用分离布线方法，将高功率线路与信号线路分开布置。
此外，还可以利用屏蔽线缆或光纤通信来减少干扰的传输。
硬件设计策略：1.选择抗干扰能力强的硬件：在选用PLC设备时，应注重其抗干扰能力。
选用带有抗干扰滤波器的输入输出模块和专用的处理器模块，可以有效减小干扰信号对PLC的影响。
2.适当的隔离措施：通过使用隔离器件，如光耦、继电器等，可以隔离输入和输出信号，减少干扰信号的传导。
此外，可通过使用电磁屏蔽盒或金属屏蔽罩等措施，进一步提高PLC系统的抗干扰能力。
3.地线设计：良好的地线设计是降低干扰的关键。
首先，要确保地线接地的可靠性，以减少地线干扰。
其次，要采用单点接地的方式，减少接地电势差产生的干扰。
此外，还可以使用地线滤波器或隔离地线等方法来保持地线的纯净和稳定。
4.温度和湿度控制：恶劣的温度和湿度条件对PLC的工作可靠性和抗干扰能力有很大影响。
因此，在安装PLC设备时，应提供合适的散热措施和湿度控制，确保设备在适宜的环境温度和湿度下运行。
西门子PLC的抗干扰措施 PLC抗干扰措施
西门子PLC的抗干扰措施 PLC抗干扰措施西门子PLC的抗干扰措施1.概述西门子S7系列可编程控制器是专门为工业控制设计的，在设计和制造过程中SIEMENS采取了多层次抗干扰措施，使系统能在恶劣的工业环境下与强电设备一起工作。
运行的稳定性和可靠性很高，PLC 平均无故障工作时间高达几万小时。
随着计算机技术的发展，PLC的功能也越来越强，使用越来越方便，因此在工业控制系统中使用日益广泛。
但是，产品的可靠性高只是保证系统可靠工作的前提，还必须在设计和安装PLC系统过程中采用相应的措施，才能保证系统可靠工作。
在PLC使用现场的情况往往比较复杂，常常存在各种不同配电、控制及驱动设备,各个设备之间控制电缆的铺设也很接近，这就造成了干扰的产生。
电网的波动、大功率用电设备电缆线及其本身产生的电磁斜波，另外一些自然环境如闪电等都会对PLC的正常工作造成影响。
2.PLC系统设计时的抗干扰措施2.1 .硬件措施2.1.1.屏蔽:采用屏蔽有两个目的：一是限制内部的辐射电磁能越出某一区域；二是防止外来的辐射进入某一区域。
对电源变压器、中央处理器、编程器等主要部件，采用导电、导磁性良好的材料进行屏蔽处理，以防止外界干扰信号的影响。
选择机柜时因尽量选择框架结构的控制柜，同时要保证机柜的密封性能良好。
2.1.2.滤波:对供电系统计输入线路采用多种形式的滤波处理，以消除和抑制高频干扰信号，也削弱两个模块间的相互影响。
2.1.3.电源调整与保护:电源波动造成电压畸变或毛刺，将对PLC及I/O模块产生不良影响。
对CPU核心部件所需要的＋5V电源采用多级滤波处理，并用集成电压调整器进行调整，以适应交流电网的波动和过电压、欠电压的影响。
尽量时电源线平行走线，时电源线对地呈低阻抗，以减少电源噪声干扰。
其屏蔽层接地方式不同，对干扰抑制效果不一样，一般次级线圈不能接地。
输入、输出线应用双绞线且屏蔽层应可靠接地，以抑制共摸干扰。
2.1.4.隔离:在微处理器与I/O电路之间，采用光电隔离措施，有效地把他们各离开来，以防外部的干扰信号及地线环路中产生的噪声电信号通过公共地线进入PLC本机，从而影响其正常工作。
PLC控制系统常见干扰及应对措施
PLC控制系统常见⼲扰及应对措施PLC控制系统的抗⼲扰能⼒与系统运⾏的稳定性有很⼤关系，本⽂⾸先对⼲扰因素进⾏分析，确定了⼲扰因素主要有空间辐射，系统本⾝的⼲扰和系统外部的⼲扰，并且根据这些⼲扰因素，提出了具有针对性的建议，从硬件和软件两部分内容上进⾏抗⼲扰，硬件抗⼲扰主要是阻断⼲扰源，对⼲扰源进⾏控制，但是硬件抗⼲扰并不能完全阻断⼲扰，因此⼜研究了软件抗⼲扰，将硬件抗⼲扰与软件抗⼲扰进⾏结合，就可以有效的应对⼲扰，实现PLC的稳定运⾏.01⼲扰PLC控制系统的因素分析1.1 辐射⼲扰通过空间以电磁波形式传播的电磁⼲扰称为辐射⼲扰，是由⾼频感应设备、电⼒⽹络、⼤型整流变压变频设备、⽆线电⼴播、雷达、雷电、电视等运⾏产⽣的。
如果PLC控制系统处在辐射中，则它的数据线、电源线和信号线都会转变为天线，因此受到辐射的⼲扰。
这其中，主要是两个路径，⼀是对PLC内部电路感应的辐射⼲扰，⼆是对PLC⽹络通讯线路的辐射⼲扰。
1.2 系统本⾝的⼲扰PLC系统本⾝也会产⽣⼲扰，这主要是由于系统中各电路和元器件的辐射所产⽣的，如元器件之间不匹配、信号之间相互影响、逻辑电路之间有辐射等，在使⽤过程中系统本⾝的⼲扰不能消除，但是在系统选择上要尽量选择经过多重实验检验的PLC控制系统。
1.3 外部⼲扰⾸先是电源⼲扰，这⼜分为三个层⾯：⼀是PLC控制系统中⼤型设备的启⽤和关停造成的⽋电压和过电压等；⼆是电⽹短路造成的冲击、⼯业电⽹⼤型设备启动或者停⽌、交直流传动装置所引起的谐波等；三是SCR、IGBT、GTO等运⾏期间产⽣的⾼次谐波、寄⽣振荡、噪声等，这些都会对PLC造成⼲扰，产⽣很⼤的危害[3]。
其次是信号传输⼲扰，PLC各类信号输出线，在信息传输过程中，受空间辐射⼲扰，或者通过公⽤信号或者变送器进⾏⼲扰，这些被称作是容性耦合⼲扰和感性耦合⼲扰。
最后是接地系统的⼲扰。
PLC系统的地线包括模拟地、数字地、直流地、保护地、屏蔽地、信号地等，接地良好可以保证PLC的可靠运⾏，接地的混乱可能造成电位分布不均匀和电位差的存在⽽引起⼲扰，这会影响PLC的正常稳定运⾏。
与PLC常见故障与干扰问题的处理
浅谈PLC常见故障与现场干扰的处理1 PLC的简介PLC可编程控制器主要由PLC的输入/输出、CPU、PLC的电源和程序存储器RAM组成，按照其输出形式的不同可分为：继电器型（R）、晶体管型（T）、三端双向可控硅开关元件输出型（S），负载可为交直流负载；输入输出端采用八进制编号，输入端用X表示，输出端Y用表示；其内部有辅助继电器、定时器、计数器、数据存储器、状态继电器，接点可以无数次的使用，不受限制。
梯形图类似于我们的继电器控制回路，不同的PLC有不同编程语言，但都比较简单、易学。
2 PLC故障处理2.1 查找故障的设备PLC的指示灯及机内设备，有益于对PLC整个控制系统查找故障。
编程器是主要的诊断工具，他能方便地插到PLC上面。
在编程器上可以观察整个控制系统的状态，当您去查找PLC为核心的控制系统的故障时，作为一个习惯，您应带一个编程器。
2.2 基本的查找故障顺序提出问题，并根据发现的合理动作逐个否定。
一步一步地更换中的各种模块,直到故障全部排除。
1、PWR（电源）灯亮否？如果不亮，在采用交流电源的电压输入端检查电源电压；，如果不是合适的AC或DC电源，则问题发生在PLC之外。
如AC或DC电源电压正常，但PWR灯不亮，检查保险丝，如必要的话，就更换CPU框架。
2、PWR（电源）灯亮否？如果亮，检查显示出错的代码，对照出错代码表的代码定义，做相应的修正。
3、RUN（运行）灯亮否？如果不亮，检查编程器是不是处于PRG或LOAD 位置，或者是不是程序出错。
如RUN灯不亮，而编程器并没插上，或者编程器处于RUN方式且没有显示出错的代码，则需要更换CPU模块。
4、BATT（电池）灯亮否？如果亮，则需要更换锂电池。
由于BATT灯只是报警信号，即使电池电压过低，程序也可能尚没改变。
更换电池以后，检查程序或让PLC试运行。
如果程序已有错，在完成系统编程初始化后，将录在磁带上的程序重新装入PLC。
5、在多框架系统中,如果CPU是工作的,可用RUN`继电器来检查其它几个电源的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC现场干扰问题浅析 前言 本人在自动化行业工作二十几年，碰到过各种各样的现场干扰问题。在这里将碰到过的 各种各样的问题进行分类归纳,找出解决问题的办法。希望对同行有所帮助。 《孙子兵法》是中国古典军事文化遗产中的璀璨瑰宝，是中国优秀文化传统的重要组成 部分。到现代依然有其非常丰富的内涵，为各行各业人所推崇。也为本人所爱，“兵者五 事，一曰道二曰天三曰地，四曰将五曰法”意指：用兵有五件事重要，兵法、天时、地利、 将才、军法。借用到此分别指：现场干扰原理、管线、接地、人才、技术规定。此文依 此次序对现场干扰及处理做一探讨。
一道 必须知道引起现场干扰的源头。所谓治病先治本，找出问题所在，才能提出解决问题的 办法。 二天 信号线、通讯线等线的品质及布线方法是工程中两个关健要素，若选材不当、布线凌乱 会出现各种各样不可预测情况，使系统调试无法运行，解决问题相当困难，有时要换线， 有时线路要重布，在施工现场重做这些困难重重。是为先天不足、后天困难。 三地 现场对信号线干扰，产生数值漂移、不稳定、乱动作、损耗等等现象均与接地有关。在 系统工程中接地处理不好，直接影响到系统稳定性及可靠性。所以接地问题至关重要。 四将（设计） 自动化工程需要专业的知识，丰富的经验。一个好的设计、好的施工，后面调试才能顺 利进行，而这些都需要专业的知识和经验的累积。 五法（技术） 一个自动化系统工程包括仪表、现场、PLC、通讯及上位组态，各个部分都关系到系统 的成功与否，缺一不可
壹、道--基本原理 现场引起干扰的原因很多，要解决干扰问题，须先找出引起干扰的原因，再针对问题进 行解决。有些干扰可以事后想补求办法，有些干扰事后解决就会非常麻烦。象布线一般 在施工时就有要求，否则在现场重新布线存在很大的困难，有时候根本就不允许。 引起干扰的原因基本上是电流改变产生磁场，对设备产生电磁辐射；磁场改变产生电流， 电磁高速产生电磁波。在现场有四种情况可以引起这样的变化： 1、强电干扰： 仪表信号、PLC 控制信号都为弱电，易受强电干扰。所以要求在柜外布线时（在电缆沟、 电缆桥架、穿管等敷设方式），将通讯线、信号线、控制线等弱电信号远离强电，间距 不得少于20CM。电缆沟多层时，要求弱电电缆敷设在强电电缆下方。 2、柜内干扰： PLC 不能和高压电器安装在同一个开关柜内，PLC 的输出采用中间继电器实现对外部开 关量信号的隔离。如果现场条件限制，输入信号不能和强电电缆有效的隔离，可用小型 继电器来隔离输入端的开关量信号。当然PLC 来自控制柜内的输入信号和距控制柜不远 的输入信号一般没有必要用继电器隔离。 控制柜内的有很多信号线。如走线混乱，会引起设备误动作，检查起来却相当麻烦。所 以在控制柜设计时应考虑到这种情况，设备分层罢放，走线清晰。成套时，将PLC 的IO 线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线，如条件允许， 分槽走线最好，并使其有尽可能大的空间距离，力求将干扰降到最低限度。 不同的信号线最好不用同一个插接件转接，如必须用同一个插接件，要用备用端子或地 线端子将它们分隔开，以减少相互干扰。 PLC 不能和高压电器安装在同一个开关柜内，在柜内PLC 应远离动力线（二者之间距离 应大于200mm）。与PLC 装在同一个柜子内的电感性负载，如继电器、接触器的线圈， 应并联RC 消弧电路。 3、信号线的抗干扰 信号线承担着检测信号和控制信号的传输任务，传输质量直接影响到整个控制系统的准 确性、稳定性和可靠性。对信号线的干扰主要是来自空间的电磁辐射，有差模干扰和共 模干扰两种。 差模干扰是指叠加在测量信号线上的干扰信号，这种干扰大多是频率较高的交变信号， 其来源一般是耦合干扰。抑制常态干扰的方法有： 在输入回路接RC 滤波器或双T 滤波器； 尽量采用双积分式A/D 转换器，由于这种积分器工作的特点，具有一定的消除高频干扰的作用； 将电压信号转换成电流信号再传输。 共模干扰是指信号线上共有的干扰信号，一般是由被测信号的接地端与控制系统的接地 端存在一定的电位差引起的，这种干扰在两条信号线上的周期、幅值基本相等情况下， 采用上面的方法无法消除或抑制。方法如下： 采用双差分输入的差动放大器，这种放大器具有很高的共模抑制比； 输入线采用绞合线，绞合线能降低共模干扰，其感应互相抵消； 采用光电隔离的方法，可以消除共模干扰； 使用屏蔽线，并单边接地； 为避免信号失真，对于较长距离传输的信号要注意阻抗匹配。 4、变频器干扰 一是变频器启动及运行过程中产生谐波对电网产生传导干扰，引起电网电压畸变，影响 电网的供电质量；二是变频器的输出会产生较强的电磁辐射干扰，影响周边设备的正常 工作。 变频器的干扰处理比较麻烦，一般有下面几种： A、 加隔离变压器。主要是针对来自电源的传导干扰。可以将绝大部分的传导干扰阻隔 在隔离变压器之前。同时还兼有电源电压变换的作用。 B、使用滤波器 滤波器分有源和无源两种，一般采用无源滤波即会有效果。这些滤波器具有较强的抗干 扰能力，还具有防止将设备本身的干扰传导给电源，有些还兼有尖峰电压吸收功能。 C、输出电抗器 在变频器到电动机之间增加交流电抗器主要是减少变频器输出在能量传输过程中线路 产生电磁辐射，影响其它设备正常工作。电抗器必须装在距离变频器最近的地方。如果 使用铠装电缆作为变频器与电动机的连线时，可不使用这种方法。但电缆的铠要在变频 器端可靠接地，接地的铠要原样不动，不能钮成绳或辨，不能用其它导线延长，变频器 侧要接在变频器的地线端子上，再将变频器接地。 4.通讯干扰：最好用隔离通讯方式或用巨腾的串口转光纤环模块。 贰、线（先天良后天足） 1、线材必须对 开关量信号（如按钮、限位开关、接近开关等提供的信号）一般对电缆无特殊要求，可 选用一般的电缆，信号传输距离远时，可选用屏蔽电缆。 模拟信号和高速信号线（如脉冲传感器、计数码盘等提供的信号）应选择屏蔽电缆。 通讯电缆要求可靠性高，有的通信电缆的信号频率很高，一般应选择PLC 生产厂家提供 的专用电缆，在要求不高或信号频率较低时，也可以选用带屏蔽的双绞线电缆，但品质 要好。 2、管路布线须正确 将通讯线、信号线、控制线等弱电信号远离强电，间距不得少于20CM。电源电压220V 以上、电流10A 以上的电源电缆与信号电缆之间的距离应该大于60CM。 隔离强电或远离高频干扰源（如大功率可控硅装置、变频器、高频焊机和大型动力线）。 在现场按如上处理后如仍无法解决干扰，在管线上套用用金属管或金属网。 叁、地 1、安全地或电源接地； 将电源线接地端和柜体连线接地为安全接地。如电源漏电或柜体带电，可从安全接地导 入地下，不会对人造成伤害。 2、系统接地或主地 如图所示，PLC 控制器为了与所控的各个设备同电位而接地，叫系统接地。接地电阻值 不得大于4。 如图所示，一般需将PLC 设备系统地和控制柜内开关电源负端接在一起，为控制系统地。 ANCO 公司的OPEN_PLC 系统地为电源模块上GND 端。 上图为控制柜和信号线的接地示意图。一般要求信号线必须要有唯一的参考地，屏蔽电 缆遇到有可能产生传导干扰的场合，也要在就地或者控制室唯一接地，防止形成“地环 路”。 3、信号与屏蔽接地 1） 信号线接地 开关量信号不需要接地。模块量信号要做接地处理。如下所图，对各种线制的接地都有 说明。 a, 2 线制传送器信号，采用电源接地 b, 3 线式传送器最好加隔离或采用隔离输入模块 c, 4 线式传送器最好在传送端接地。若非要在接收端接地，切记 传送端要悬空。 2）屏蔽地 如图所示， 接地只能单点接地（若高频则两端接地，一般模拟信号传输以防干扰为主，不宜两端接 地） 3）通讯接地 如果485 通讯为非隔离，每一个节点的电源（5V，GND）的GND 必须接地。 485 通讯采用隔离，如下图所示；单点接地通讯全更稳定。 通讯线使用屏蔽双绞线，所以对屏蔽线要进行接地-单点接地 通讯线使用屏蔽双绞线，所以对屏蔽线要进行接地-单点接地 现场情况错踪复杂，会对信号线产生各种干扰，如何用简单的测试设备来判断是否存在 干扰？步骤如下： 1) 用万用表AC 档检测接收端 十 一，如受干扰会产生交流信号。如果这个信号不大， 则对信号采集影响很小，几乎没有。如果这个交流信号大，则会影响数值，需想办法解 决。 2) 看一端是否接地？如接地是否存在悬空或接地不良情况。用万用表测一端和地（可以 是系统地，也可以是信号地）之间的电压差。 3) 若存在交流电压，则表示存在干扰； 4) 若没有交流电压，有直流电压差。这个电压差大，影响系统；差值小，则影响小，可 忽略不计。 5) 再看屏蔽层是否接地，是单点接地还是双点接地？一般为单点接地。 4.2、接地线是否存在干扰？ 1) 将信号线折下，用万用表相应档测信号线，信号正常，则OK！ 2) 确定负端是否接地，若是则OK！没有接地最好在（传感器端接地）。 3) 如情况还没有解决，在接收端信号线上加隔离器。 对前面三地做一个总结，在一个工程中，接地处理注意下面几个方面： 1、 机体接交流电源的Gnd 并接地。 2、 柜内用到的直流电源，将直流电源的地端接到系统地。 3、 传送模拟信号的屏蔽线进行单点接地。若为了泄放高频干扰，数字信号线的屏蔽层 应并联电位均衡线，其电阻应小于屏蔽层电阻的1/10，并将屏蔽层两端接地。若干扰还 是无法解决，加隔离器。 4、 通讯线全接地，否则改成全隔离或者转成光纤通讯，不受任何干扰。 5、 屏蔽接地电极与变压器零线等其它强电设备接地电极的距离大于15m。 6、 信号线必须要有唯一的参考地，屏蔽电缆遇到有可能产生传导干扰的场合，也要在 就地或者控制室唯一接地，防止形成“地环路”。 肆、4P（四项专业） 4P 含设计、现场施工、试车、现场测试四个部分。每一部分的工作都需要懂技术、有经 验的工程人员来完成；
