弱电控制强电隔离与驱动讲解
自动化控制中弱电控制强电的方法分析
自动化控制中弱电控制强电的方法分析在自动化控制中，弱电控制强电是指使用较低功率的信号来控制较高功率的电气设备或系统。
这种方法常用于工业自动化、建筑智能化等领域，可以实现对设备的远程控制、自动化操作，提高工作效率和安全性。
在弱电控制强电的方法中，常见的有以下几种：1. 继电器控制：继电器是一种常用的电气控制元件，可实现弱电信号的开关控制。
当弱电信号触发继电器时，继电器内部的触点会闭合或断开，从而控制强电负载的开关状态。
继电器具有开关可靠、寿命长、抗干扰能力强等优点，适用于许多强电控制场景。
2. PLC（可编程逻辑控制器）控制：PLC是一种专用的工业控制计算机，通过编程来实现对强电设备的控制。
PLC具有多路输入输出、通信接口、人机界面等功能，可以对多个设备进行集中控制和监控。
通过编写PLC的控制程序，可以实现弱电信号的逻辑运算和强电设备的开关控制，灵活性和可扩展性都很高。
3. 无线遥控：无线遥控技术可以将弱电信号通过无线传输的方式控制强电设备。
常见的无线遥控方式有红外遥控、无线射频遥控等。
通过将弱电信号编码并通过无线传输方式发送给强电设备的接收器，接收器解码后再控制强电设备的开关状态。
无线遥控具有灵活性高、操作方便等优点，适用于某些需要远程控制的场景。
4. 数字信号直接控制：有些设备的控制允许直接通过数字信号来控制，即将弱电信号与强电设备相连。
弱电信号通过数字信号输出模块，在接收模块中将数字信号转换为强电信号，直接控制强电设备的开关状态。
这种方法需要较好的电气安全措施，以保证数字信号与强电信号之间的隔离。
弱电控制强电的方法可以根据实际的需求和场景选择合适的控制器和接口，如继电器、PLC、无线遥控等。
在应用中需要注意的是，要确保弱电信号的稳定和可靠，以及强电设备的安全控制。
应根据具体情况进行电气隔离和防护，确保人身和设备的安全。
浅谈电力自动化控制中弱电控制强电的方法
浅谈电力自动化控制中弱电控制强电的方法发布时间：2022-05-09T07:49:21.095Z 来源：《新型城镇化》2022年9期作者：熊玉辉[导读] 近年来，我国科学技术水平已经获得了快速发展，电力自动化控制中弱电控制强电技术也有所进步。
中国电建集团江西省电力设计院有限公司江西省南昌市 330096摘要：近年来，我国科学技术水平已经获得了快速发展，电力自动化控制中弱电控制强电技术也有所进步。
在电力自动化控制领域中，弱电控制强电可以提升电力自动化控制安全水平。
但是由于实际操作环节较为复杂，还需要结合系统运行的实际情况进行弱电对强电的控制。
对此，本文对电力自动化控制中弱电控制强电的方法进行分析，以此提高电力自动化控制效率。
关键词：电力自动化控制；弱电；强电；控制方法在电力自动化控制中会涉及到弱电及强电输电方式，因弱电具有良好的控制性以及安全性，能够在电力自动化控制中通过弱电有效控制强电，并且这种方式已经在强电系统中获得广泛应用，能够确保电力自动化控制中强电系统的安全运行，同时还能够进行便捷操作。
在电力自动化控制过程中，虽然强电系统安全运行能够获得保障，并且也取得了良好的运行成效，但是依然存在许多不足之处。
对此，相关企业需要加强对电力自动化控制，制定出更加高效的弱电控制强电方法。
一、电力自动化控制概述电力自动化控制可以通过以下几个方面进行分析。
首先，电力自动化平台方面，计算机信息技术作为支撑自动化控制基础，相关企业在进行电气自动化控制过程中，需要通过弱电来进行对强电的自动化控制，该过程可以有效运用OPC平台进行自动化控制，以此发挥出电力自动化控制中弱电控制强电的真正作用。
再有，在电力自动化控制中通过Windows平台可以有效实现弱电控制强电系统，同时在运行的过程中可以积极结合PC微软技术，以此促进电力自动化控制的良好发展。
除此之外，电力自动化控制中弱电进行对强电系统控制，还需要结合相应电路。
对此，电力企业在进行对强电系统安排时，需要加强科学管理力度，以此确保自动化信息可以实现双向传输。
弱电控制强电原理
弱电控制强电原理弱电控制强电是指利用弱电信号控制强电设备，实现对强电设备的开关、调节和保护等功能。
这种控制方式在现代工业自动化系统中得到了广泛应用，其原理和技术方案对于工业控制领域具有重要意义。
在弱电控制强电原理中，主要涉及到信号采集、信号处理、控制逻辑和执行机构等方面。
首先，弱电信号需要通过传感器等装置进行采集，然后经过放大、滤波、数字化等处理，将其转换成适合控制系统处理的信号。
接着，控制系统根据信号的变化制定相应的控制逻辑，决定对强电设备进行开启、关闭或调节。
最后，通过执行机构，如电磁继电器、接触器、电动机等，实现对强电设备的控制操作。
弱电控制强电的原理可以简单概括为“信号采集-信号处理-控制逻辑-执行机构”，这一过程需要依靠各种传感器、信号处理器、控制器和执行机构等设备的协同作用。
其中，传感器起到了信号采集的作用，将各种物理量转换成电信号；信号处理器则对采集到的信号进行放大、滤波、数字化等处理，以确保信号的准确性和稳定性；控制器根据处理后的信号制定相应的控制策略，并通过执行机构对强电设备进行控制操作。
在实际工程中，弱电控制强电的应用非常广泛。
例如，在工业自动化生产线上，通过PLC控制系统对各种设备进行精确的控制和调节；在建筑智能化系统中，通过集中控制器对照明、空调、通风等设备进行统一管理；在交通信号控制系统中，通过信号灯控制器对交通信号灯进行精准的控制，保障交通顺畅和安全。
总的来说，弱电控制强电原理是一种高效、安全、可靠的控制方式，对于现代工业自动化系统和智能化设备具有重要意义。
通过对弱电信号的采集、处理和控制，可以实现对各种强电设备的精确控制，提高生产效率，降低能耗，保障设备安全，推动工业生产的智能化和自动化发展。
浅析弱电控制强电的方法和应用
浅析弱电控制强电的方法和应用摘要随着社会经济的飞速发展，人们对电能控制提出了越来越高的要求，弱电控制强电在控制领域中得到了广泛的普及与应用。
弱电控制强电具有方便、快捷、安全、可靠的优点，有效解决了强电网络高危险、难操作的问题，在未来有着巨大的发展空间。
因此对弱电控制强电的原理进行系统全面地分析探讨，进一步说明弱电控制强电的实践应用，并对未来发展形势做出科学精准地预测分析，具有重要的理论意义和实践价值。
引言随着科学技术的飞速发展，自动化控制系统和现代电力的完美融合，实现了弱电控制强电的目的，并且在生产生活中得到了广泛的普及与应用。
但是在一些工业水平较为落后的地区，弱电控制强电尚未得到广泛的普及与应用，不仅影响了生产生活的效率，也对相关人员的生命安全造成了极大的威胁。
因此对弱电、强电的概念进行简单地解释分析，详细说明弱电控制强电的基本原理，为弱电控制强电的普及与应用提供了重要的理论指导。
一、弱电控制强电的概念及原理在电力行业中，弱电指的是低于36V的电，这种电具有电压低、电流小、耗能少的典型特征，能够实现能量之间的传递，例如信号的传递。
在现实生活中，弱电的应用范围非常广，诸如网络线路、视频线路中使用的就是弱电，特别是在通讯领域内，弱电的使用更为广泛。
强电指的是220V以上的电，这种电具有电压高、电流大、功率大、能耗高的典型特征，在生产生活当中，强电通常应用于建筑领域和工业领域，能够提供强大的电能输出，有效提升生产效率，为企业单位创造更大的利润。
截止到目前为止，自动化控制技术得到了充足有效的发展，这就是典型的弱电控制强电的例子。
在弱电控制强电的过程中，需要借助单片机、可控硅、光电耦合器来达到相应的控制目的，很多指令不需要人为触发，单片机就能自动发出控制指令，不仅避免了人为操作可能出现的风险问题，而且能够大大提升控制效率。
弱电控制强电的原理是：传感器能够动态化检测温度、湿度、数量、时间等各种各样的状态信息，并将其转化成数字信息传输到单片机中，单片机对这些数据进行快速分析，并根据设定的程序要求对相关设施发出相应的控制指令；相关设施在单片机的控制下能够自动启动、暂停或者停止，从而完成相应的工作任务。
自动化控制中弱电控制强电应用技术研究
自动化控制中弱电控制强电应用技术研究
在自动化控制中，弱电控制强电应用技术是非常重要的一项研究。
弱电指的是电压较低、电流较小的电信号，而强电则是指电压较高、电流较大的电力信号。
弱电控制强电的应用技术主要是利用弱电信号来控制强电设备的运行。
弱电控制强电应用技术主要应用于工业自动化领域中，以实现各种控制设备之间的联动操作。
这些设备包括电机、阀门、电磁启动器等等，它们都是强电设备，需要弱电信号来进行控制。
弱电信号通常是由传感器、开关等设备生成的，经过处理后，再传输给强电设备，以实现控制操作。
在弱电控制强电应用技术中，一种常用的方法是利用继电器进行信号转换。
继电器是一种能够通过弱电信号控制强电设备的开关装置。
当弱电信号到达继电器，它会激活继电器的电磁线圈，使得继电器内部的机械开关切换位置。
这样，强电信号就可以根据继电器的开关状态来进行控制。
继电器具有可靠性高、使用方便等优点，因此在弱电控制强电应用技术中得到了广泛应用。
除了继电器，还有一些其他的弱电控制强电应用技术。
光电隔离器可以将弱电信号和强电信号进行隔离，以保证安全性。
传感器与PLC等控制器的联动操作，也是一种常见的弱电控制强电应用技术。
弱电控制强电应用技术在自动化控制中的研究，不仅可以提高工作效率，还可以降低人工操作的风险。
弱电信号相比于强电信号，具有低能耗、低成本等明显优势。
弱电控制强电应用技术的研究在工业自动化领域具有很高的实用价值。
自动化控制中弱电控制强电的方法分析

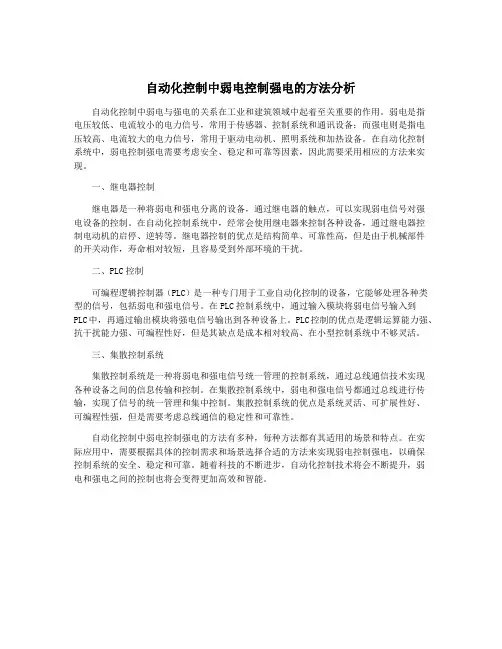

自动化控制中弱电控制强电的方法分析自动化控制中弱电与强电的关系在工业和建筑领域中起着至关重要的作用。
弱电是指电压较低、电流较小的电力信号，常用于传感器、控制系统和通讯设备；而强电则是指电压较高、电流较大的电力信号，常用于驱动电动机、照明系统和加热设备。
在自动化控制系统中，弱电控制强电需要考虑安全、稳定和可靠等因素，因此需要采用相应的方法来实现。
一、继电器控制继电器是一种将弱电和强电分离的设备，通过继电器的触点，可以实现弱电信号对强电设备的控制。
在自动化控制系统中，经常会使用继电器来控制各种设备，通过继电器控制电动机的启停、逆转等。
继电器控制的优点是结构简单、可靠性高，但是由于机械部件的开关动作，寿命相对较短，且容易受到外部环境的干扰。
二、PLC控制可编程逻辑控制器（PLC）是一种专门用于工业自动化控制的设备，它能够处理各种类型的信号，包括弱电和强电信号。
在PLC控制系统中，通过输入模块将弱电信号输入到PLC中，再通过输出模块将强电信号输出到各种设备上。
PLC控制的优点是逻辑运算能力强、抗干扰能力强、可编程性好，但是其缺点是成本相对较高、在小型控制系统中不够灵活。
三、集散控制系统集散控制系统是一种将弱电和强电信号统一管理的控制系统，通过总线通信技术实现各种设备之间的信息传输和控制。
在集散控制系统中，弱电和强电信号都通过总线进行传输，实现了信号的统一管理和集中控制。
集散控制系统的优点是系统灵活、可扩展性好、可编程性强，但是需要考虑总线通信的稳定性和可靠性。
自动化控制中弱电控制强电的方法有多种，每种方法都有其适用的场景和特点。
在实际应用中，需要根据具体的控制需求和场景选择合适的方法来实现弱电控制强电，以确保控制系统的安全、稳定和可靠。
随着科技的不断进步，自动化控制技术将会不断提升，弱电和强电之间的控制也将会变得更加高效和智能。
弱电控制强电原理
弱电控制强电原理弱电控制强电原理是指利用弱电信号来控制强电设备的工作原理。
在现代智能化、自动化的控制系统中，弱电控制强电已经成为了一种常见的控制方式。
它通过将强电系统与弱电系统相结合，实现了对强电设备的智能化控制，提高了设备的安全性和可靠性。
首先，弱电控制强电原理的实现离不开传感器和执行器的配合。
传感器可以将各种物理量、化学量或生物量转换成电信号，而执行器则可以根据电信号来控制各种设备的运行。
通过传感器和执行器的配合，弱电信号可以实现对强电设备的精准控制。
其次，弱电控制强电原理的核心在于控制器的作用。
控制器是弱电控制强电系统中的“大脑”，它可以接收传感器采集的信号，进行逻辑判断和运算处理，最终输出控制信号给执行器，从而实现对强电设备的控制。
控制器可以根据预设的逻辑条件和算法来实现自动控制，也可以通过人机界面进行手动控制。
另外，弱电控制强电原理还需要考虑到信号的传输和隔离。
在实际应用中，弱电信号往往需要经过一定的传输距离，而且很多时候弱电系统和强电系统需要进行隔离，以确保弱电系统的安全和稳定。
因此，在设计弱电控制强电系统时，需要考虑信号传输的可靠性和隔离的有效性。
最后，弱电控制强电原理的应用范围非常广泛。
在工业自动化、建筑智能化、家居控制等领域都可以看到弱电控制强电的身影。
它可以用于控制灯光、空调、电梯、风机等各种设备，实现对设备的远程监控和智能化控制，为人们的生活和工作带来了很大的便利。
总的来说，弱电控制强电原理是一种先进的控制方式，它通过弱电信号实现对强电设备的精准控制，提高了设备的安全性和可靠性，为各行各业的发展带来了新的机遇和挑战。
随着科技的不断进步，相信弱电控制强电原理将会在更多的领域得到应用，为人们的生活带来更多的便利和舒适。
自动化控制中弱电控制强电的方法探析
自动化控制中弱电控制强电的方法探析摘要：自动化控制可实现自动调整和自动检测，并可按照预先确定的流程或指令工作，提高生产质量，提高生产效率，降低人工成本。
自动控制系统高度依赖低功率控制技术，低功率控制能有效提高高功率系统的稳定性和安全性。
近年来，无论是家庭还是企业都广泛采用了低功耗控制，这种控制方法对国家电力系统的运作作出了重要贡献。
借助强弱电控制技术，机器操作可以自动化，建筑物可以去智能在生活中，常见的火警、电梯、工厂的机器、温室的温湿度控制等，必须依靠低功耗来控制强电气技术。
基于此，本篇文章对自动化控制中弱电控制强电的方法进行研究，以供参考。
关键词：自动化控制；弱电控制强电；控制方法引言中国是电力行业的大国，是保证人民日常需要的基础充足的电力供应可以提高人民的生活质量，确保工业发展的布局，促进经济和工业实力水平的迅速发展。
电力管理对电力控制薄弱是满足电力行业快速发展的新标准和新要求的新途径。
从弱电自动控制管理方法入手，详细分析研究弱电控制管理的基线，综合电力管理中的风险因素和问题，分析如何加强安全防护措施管理，提高电力效率优化电力人员运行配置管理水平，实现电力自动控制的强度和标准实施，努力促进高效运行。
1电气自动化控制电气自动化控制指的是通过目前的科学技术构建信息系统，然后实现控制传送数据的一种技术。
该技术和人工智能技术一样，应用范围十分广阔，在不同的行业领域中均能体现自身的价值，并取得较好的成效。
但是它也存在一定的局限性，现阶段这一技术依然不成熟，假如它通过先进的科学技术改进完善原先的功能系统，在实际生产生活中有效加以应用，不但可以促进电气自动化控制技术稳定发展，帮助它在研究领域内取得更多的阶段性成果，而且还能强化其操控能力，使之处于领先水平，逐步扩展技术应用版图，达到最理想的状态。
2自动化控制中的弱电和强电要研究如何控制自动控制系统中的残馀电量，必须明确定义残馀电流的范围和功能。
自动控制中的电流强度首先是电压220V和380V且超过10000V的电源装置，按电压等级分类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）晶闸管导通后，控制极失去了作用。
（3）晶闸管的截止条件是：必须使其阳压为零、为负 或阳压减小到一定程度，使流过晶闸管的电流小 于维持电流，晶闸管才自行关断。
4、伏安特性 （晶闸管的阳压UA与阳流IA之间的关系曲线）
IA
正向向 导通通
URSM URRM
IH
-UA
O
雪雪崩崩 击击穿穿
（4）应用 防盗门报警
Q1
9013
R1
R2
R3
防盗门报警电路
2、固态继电器（SSR，Solid State Relay） （1）结构与符号、外形
耦合电路 输入
触发 电路
开关 电路
吸收电路
输出
过零控制电路
结构示意图
符号
外形
（2）应用
控制单相感应电机 （3）固态继电器的特点
优点：抗干扰能力强、开关速度快、寿命长。 缺点：有漏电流、成本高。
②当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作 用力返回原来的位置，使动触点与原电路的导通、切断。
（3）主要参数 ① 额定电压：继电器正常工作时线圈需要的电压。 ② 直流电阻：继电器中线圈的直流电阻。 ③ 吸合电流：继电器能够产生吸合动作的电流。 ④ 接触点切换电压和电流： 继电器允许控制的电压和电流的大小。
-IA
IG2
IG1 IG=0
正 截
向 止
UDRM Ubo UDSM
+UA
（1）正向特性
● IG=0时，器件两端施加正向电压，只有很小的正向漏 电流，为正向截止状态。正向电压超过正向转折电压Ubo 则漏电流急剧增大，器件导通(雪崩击穿/非正常导通)。随 着控制极电流幅值的增大，正向转折电压降低。
● 晶闸管本身的压降很小，在1V左右。
（2）反向特性 ● 反向特性类似二极管的反向特性。 ● 反向截止状态时，只有极小的反相漏电流流过。 ● 当反向电压达到反向击穿电压后，可能导致晶闸管 发热损坏。
5、工作参数
(1)触发电流IG\电压UG 从截止转为导通，控制极所加最小电流\电压。
(2)导通状态平均电流IF 正常工作AK两极可通过交流电流的平均值。
(3)维持电流IH 维持元件导通工作的AK两极最小电流。
(4)截止状态重复峰值电压UDRM 元件截止，AK两极间允许施加的最大重复电压。
已知电路如图，根据晶闸管
的导电特性，画出u3的电压
u2
波形。
u1
u3
u1
u2 u3
6、应用实例
张弛振荡器 BT33单结管
u1
u2 u3
可控硅调光电路
由灯泡、开关S、整流管VD1～VD4、单相可控硅VS与电源构成 主电路；由电位器RP、电容C、电阻R1、R2构成触发电路。 接通220V交流电源后，经过VD1~VD4全桥整流得到脉动直流 电压加至RP，给电容C充电，当C两端电压上升到一定程度时， 就会触发可控硅VS导通，灯泡点亮。同样的，调节RP能改变 C的充／放电时间常数，因而改变触发脉冲的长短，改变了VS 的导通角（导通程度），达到调节灯泡亮度的目的。
二、继电器（较小的电流控制较大电流的自动开关 ） 1、电磁继电器 （1）结构与符号、外形 电磁式继电器由铁芯、线圈、衔铁、触点簧片等组成。
结构示意图
K
符号
外形
（2）工作原理
静触点 动触点
①在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而 产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的 拉力吸向铁芯，从而带动衔铁的动触点与静触点吸合。
2、符号和外形
外形
符号
3、工作原理
IB1
IB2
UG
2
UA 1
工作过程：
（1）当开关S1合上、开关S2断开时 ，在晶闸管的阳极与阴极之间 加上正向电压UA时，由于晶闸管内部两个等效三极管V1和V2基极 电流均为零而处于截止状态。
（2）当开关S1、S2合上时，在晶闸管控制极和阴极之间加上正向 电压UG，使V2的发射极处于正偏，并产生基极电流IB2，有IB2就 有IC2，IC2有IB1，故V1管也处于导通状态，于是等效电路内部产 生正反馈过程 ，使V1 、V2很快达到饱和状态，导通后晶闸管阳极 与阴极之间的管压降仅有1V左右。
弱电控制强电 隔离与驱动
强电：电压大（约几百伏～几千伏 ）、 电流大（约几十安～几千安）
弱电：电压小（约几伏）、 电流小（约几十毫安～几百毫安）
查以下一些相关资料：
达林顿驱动电路
晶闸管
三极管驱动电路
继电器
光电耦合器
一、晶闸管（可控硅，Silicon Controlled Rectifier ）
1、结构 三个电极：阳极A、 阴极K、 控制极G （或称为门极） 三个PN结的PNPN四层半导体器件 。
（3）晶闸管一旦导通后，其控制极电压就失去作用，此时即使将 UG去掉，甚至接反向触发电压都不能使晶闸管截止。
（4）晶闸管导通后，要使其截止，只能使其阳压为零或为负，或 将阳压减小到一定程度，使流过V1、V2两个等效三极管的电流很 小，小到不能维持导通的程度， 则晶闸管就处于截止状态。
晶闸管的导电特性： （1）晶闸管的导通条件是：一定的正向阳压和一定的
