低温贝氏体钢的力学性能及其强磁场下的相变
中高碳低温贝氏体钢组织及力学性能研究
中高碳低温贝氏体钢组织及力学性能研究王晓博;黄维刚;董华宝【摘要】采用中高碳C-Si-Mn-Cr贝氏体钢在Ms点稍高的温度等温,研究等温低温贝氏体的微观组织与力学性能.实验结果表明,在230℃等温时获得的贝氏体为呈细针状的低温贝氏体组织.随等温时间的增加,贝氏体含量增加,等温10 h后贝氏体转变停止.钢经230℃等温处理后获得低温贝氏体和残余奥氏体的复相组织,等温8h 时残余奥氏体含量达到最高值23.7％,随后逐渐下降.XRD分析发现,等温时间为12h时,残余奥氏体部分分解为碳化物.钢经10 h等温处理获得较好的强韧性,硬度为56.8 HRC,冲击韧性达到39 J,且具有最佳的耐磨性.【期刊名称】《四川冶金》【年(卷),期】2018(040)004【总页数】5页(P11-14,31)【关键词】等温时间;低温贝氏体;残余奥氏体;耐磨性【作者】王晓博;黄维刚;董华宝【作者单位】四川大学材料科学与工程学院,四川成都610065;四川大学材料科学与工程学院,四川成都610065;成都彩虹电器(集团)股份有限公司,四川成都610065【正文语种】中文【中图分类】TG142.1磨损是材料失效的三种主要形式之一,它不仅消耗着大量的能源和材料,同时也给工业带来巨大的经济损失。
据不完全的统计[1],摩擦磨损消耗了能源的30%-50%。
随着现代工业的发展,对耐磨材料要求越来越高,研究耐磨钢并提高其耐磨性能势在必行。
Bhadeshia[2-3]研究了纳米晶贝氏体钢,它由纳米尺寸的贝氏体板条和薄膜状的残余奥氏体组成,其最高断裂强度超过2.3 GPa,冲击韧性达到30 MPa·m1/2,这种高强度来源于较高的固溶强化及高密度位错,较高的冲击韧性来源于高稳定性薄膜状残余奥氏体,它可以使应力、应变松弛,提高基体抵抗断裂的能力[4]。
有不少人研究了温度、成分与等温时间对低温贝氏体力学性能及转变机制的影响[5-7],却很少有人研究冲击载荷下的磨粒磨损性能。
Ni对低碳贝氏体焊缝金属组织和强韧性的影响及相变机理研究
Ni对低碳贝氏体焊缝金属组织和强韧性的影响及相变机理研究低碳贝氏体高强钢因其优异的力学性能及可焊性,广泛应用于石油化工压力容器、油气输送管道、大型桥梁、深海潜艇等关键设备及重大工程。
然而焊接过程中的众多不确定因素导致焊缝金属与母材之间强韧性不匹配,严重降低了低碳贝氏体高强钢焊件的整体性能。
如何优化焊材成分,改善焊缝金属微观组织,提升其力学性能,实现焊缝金属与母材性能相匹配,成为亟待解决的重大问题。
因此,研究焊缝金属组织与力学性能的相关性具有重要的科学意义,为低碳贝氏体高强钢焊件性能的优化及新一代低碳贝氏体高强钢的开发提供理论支撑。
在此背景下,本文通过对4种不同Ni含量的焊缝金属进行力学性能表征,结合OM、SEM、EBSD、TEM、XRD技术对焊缝金属微观组织进行分析,揭示了焊缝金属强韧化机理。
在此基础上,采用Gleeble热模拟实验研究了贝氏体相变动力学特征,通过LSCM原位观察贝氏体相变行为,结合EBSD技术对贝氏体板条生长方向及速率的差异进行了分析。
获得了以下研究结果:Ni的添加对焊缝金属微观组织的影响主要有:（1）细化柱状晶及原奥氏体晶粒,当Ni含量超过4%时,柱状晶和原奥氏体晶粒都发生粗化;（2）微观组织由粒状贝氏体+块状铁素体（0Ni:GB+PF）变为蜕化的上贝氏体+粒状贝氏体（2%Ni:DUB+GB）、针状铁素体+板条贝氏体（4%Ni:AF+LB）至最后的板条贝氏体+板条马氏体（6%Ni:LB+LM）;（3）促进残留奥氏体的形成,同时在Ni0和Ni2样品中残留奥氏体中C含量高于其它样品的残留奥氏体中的C含量,这也造成Ni0和Ni2中存在大量的M-A组元。
Ni的添加对焊缝金属力学性能的影响主要有:（1）增大焊缝金属显微硬度;（2）对于Ni0、Ni2、Ni4试样,提高了屈服强度σ<sub>y</sub>和抗拉强度σ<sub>b</sub>。
《中低碳钢中的低温贝氏体组织与性能研究》范文
《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的快速发展，钢铁材料作为重要的结构材料，其性能的研究与提升一直是材料科学领域的热点。
中低碳钢因其良好的强度、塑性和韧性，被广泛应用于机械制造、汽车制造、建筑桥梁等领域。
在钢铁材料中，低温贝氏体组织是一种重要的组织形态，其组织和性能的研究对于提高中低碳钢的综合性能具有重要意义。
本文旨在研究中低碳钢中的低温贝氏体组织的形成机制及其对性能的影响。
二、低温贝氏体组织的形成机制低温贝氏体组织是中低碳钢在冷却过程中，特别是在较低温度下的一种组织形态。
其形成机制主要涉及碳化物的析出、铁素体的转变以及相的交互作用。
当钢的冷却速度适中时，奥氏体向贝氏体转变的倾向增强，形成了以板条状贝氏体为主体的低温贝氏体组织。
这一组织具有较为均匀的分布，对于钢的综合性能起到了积极的提升作用。
三、实验方法及材料本研究采用了多种实验手段对中低碳钢中的低温贝氏体组织进行研究。
首先，我们选择了具有代表性的中低碳钢作为研究对象，然后通过控制冷却速度、温度等参数，模拟了实际生产过程中的条件。
通过光学显微镜、扫描电镜等手段对钢的组织结构进行观察和分析，同时结合X射线衍射等手段对相组成进行定性和定量分析。
四、低温贝氏体组织的性能研究（一）力学性能低温贝氏体组织的存在对中低碳钢的力学性能产生了显著影响。
研究表明，低温贝氏体组织的存在提高了钢的强度和韧性，同时保持了较好的塑性和冲击韧性。
这主要得益于其均匀的组织结构和良好的相交互作用。
（二）耐腐蚀性能此外，低温贝氏体组织对中低碳钢的耐腐蚀性能也有积极的影响。
由于该组织的存在，钢的表面形成了致密的氧化膜，有效阻止了腐蚀介质的进一步侵蚀，从而提高了钢的耐腐蚀性能。
五、结论本研究通过对中低碳钢中的低温贝氏体组织的研究，发现该组织对钢的性能产生了积极的影响。
其均匀的组织结构和良好的相交互作用，提高了钢的强度、韧性和耐腐蚀性能。
这为进一步优化中低碳钢的性能提供了理论依据和实验支持。
超细贝氏体钢低温相变加速技术及其塑性变形规律
超细贝氏体钢低温相变加速技术及其塑性变形规律超细贝氏体钢低温相变加速技术及其塑性变形规律摘要：超细贝氏体钢具有优异的力学性能和耐高温性能，但在低温下变形能力受限。
本文通过对低温下超细贝氏体钢的相变行为进行分析，提出了一种低温相变加速技术，将其应用于超细贝氏体钢的制备，有效提高了其低温塑性。
同时，通过实验研究发现，超细贝氏体钢的塑性变形行为受到相变和组织微观结构的影响，在不同的应变速率下呈现出不同的塑性变形规律。
本文对超细贝氏体钢的低温相变及其塑性变形规律进行了系统的研究，为超细贝氏体钢的应用及材料设计提供了参考。
关键词：超细贝氏体钢；低温相变；相变加速技术；塑性变形规律1. 引言超细贝氏体钢是一种具有优异耐高温和力学性能的材料，因此被广泛应用于制造高档汽车、航空发动机等工业领域。
然而，在低温条件下，超细贝氏体钢的变形能力显著下降，严重影响其应用效率和使用寿命。
因此，研究超细贝氏体钢低温下的塑性变形行为及其提高方法具有重要意义。
2. 超细贝氏体钢低温相变行为的分析在低温下，超细贝氏体钢的固溶体组织会发生相变，从而影响材料的塑性变形。
研究表明，通过调控钢材的化学成分和加工工艺，可以促进钢材的相变过程，从而提高低温下的塑性。
本文提出了一种低温相变加速技术，将其应用于超细贝氏体钢的制备，成功提高了材料的低温塑性。
3. 超细贝氏体钢的塑性变形规律超细贝氏体钢的塑性变形行为受到材料的相变和微观组织结构的影响。
在不同的应变速率下，材料的冷凝析出物含量和分布规律不同，因此呈现出不同的塑性变形规律。
本文通过实验研究发现，应变速率越大，材料的屈服点越高，但是塑性变形程度更小；应变速率越小，材料的屈服点越低，但是塑性变形程度更大。
4. 结论本文系统研究了超细贝氏体钢低温相变加速技术及其塑性变形规律。
结果表明，低温相变加速技术可以有效提高超细贝氏体钢的低温塑性；同时，超细贝氏体钢的塑性变形规律受到相变和组织微观结构的影响，在不同应变速率下呈现出不同的塑性变形规律。
《中低碳钢中的低温贝氏体组织与性能研究》范文

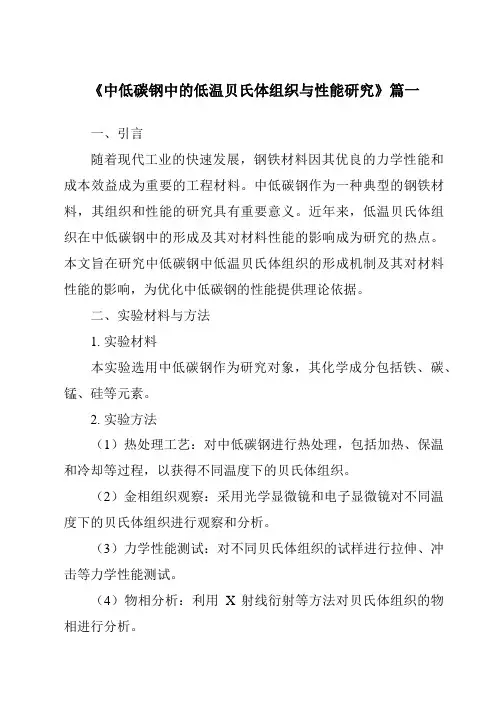

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的快速发展，钢铁材料因其优良的力学性能和成本效益成为重要的工程材料。
中低碳钢作为一种典型的钢铁材料，其组织和性能的研究具有重要意义。
近年来，低温贝氏体组织在中低碳钢中的形成及其对材料性能的影响成为研究的热点。
本文旨在研究中低碳钢中低温贝氏体组织的形成机制及其对材料性能的影响，为优化中低碳钢的性能提供理论依据。
二、实验材料与方法1. 实验材料本实验选用中低碳钢作为研究对象，其化学成分包括铁、碳、锰、硅等元素。
2. 实验方法（1）热处理工艺：对中低碳钢进行热处理，包括加热、保温和冷却等过程，以获得不同温度下的贝氏体组织。
（2）金相组织观察：采用光学显微镜和电子显微镜对不同温度下的贝氏体组织进行观察和分析。
（3）力学性能测试：对不同贝氏体组织的试样进行拉伸、冲击等力学性能测试。
（4）物相分析：利用X射线衍射等方法对贝氏体组织的物相进行分析。
三、实验结果与分析1. 低温贝氏体组织的形成中低碳钢在热处理过程中，随着温度的降低，贝氏体组织逐渐形成。
在较低的温度下，贝氏体组织的形成更加明显，其形态、尺寸和分布等特点受到温度、时间等因素的影响。
2. 贝氏体组织对力学性能的影响（1）拉伸性能：随着贝氏体组织含量的增加，中低碳钢的屈服强度和抗拉强度逐渐提高。
在一定的温度范围内，贝氏体组织的形成对材料的拉伸性能具有显著的增强作用。
（2）冲击性能：低温贝氏体组织的形成有助于提高中低碳钢的冲击韧性。
在低温环境下，含有较多贝氏体组织的钢铁材料表现出更好的冲击性能。
（3）硬度与耐磨性：贝氏体组织的硬度较高，因此含有较多贝氏体组织的中低碳钢具有较好的耐磨性。
此外，贝氏体组织的形成还可以提高材料的硬度，进一步增强其耐磨性能。
3. 物相分析结果通过X射线衍射等方法对贝氏体组织进行物相分析，结果表明，随着温度的降低，贝氏体组织的物相逐渐发生变化，形成以铁素体为主的混合物相。
含Si-Al低合金高碳钢低温贝氏体组织及力学性能.
含Si-Al低合金高碳钢低温贝氏体组织及力学性能本文的目的是研究高碳Si-Mn-Cr-W-Al钢低温贝氏体的转变动力学、微观组织及力学性能。
利用金属材料相图计算与性能模拟软件计算出高碳Si-Mn-Cr-W-Al钢的等温转变动力学(TTT)曲线。
利用膨胀法测定了该钢的相变点Ac1、Accm和Ms。
采用X射线衍射仪(XRD)、光学显微镜(OM)和透射电镜(TEM)研究了不同工艺的低温等温转变处理试样的相组成和组织特征,并测定了拉伸、缺口冲击和耐磨性能。
此外,还用扫描电镜研究了拉伸和冲击断裂机理及滑动磨损机理。
研究结果表明,高碳Si-Mn-Cr-W-Al钢经220、240和260°C等温淬火形成了由板条状贝氏体铁素体和薄膜状残留奥氏体组成的低温贝氏体组织,板条厚度50?90 nm。
随着等温温度的升高,残余奥氏体含量减少,贝氏体铁素体板条厚度增大。
等温淬火试样的力学性能远高于低温回火试样,其抗拉强度达到2080–2375 MPa,延伸率达到6.7%?7.8%,Charpy-U形缺口试样室温冲击功分别达到7.8?22.2 J;而低温回火试样抗拉强度为1448 MPa、延伸率~0%、室温冲击功为2.1 J。
随等温温度的降低抗拉强度升高,而塑性降低。
240°C等温淬火试样室温冲击功略高于260°C等温淬火试样,但显著高于220°C等温淬火试样。
等温淬火试样的干滑动磨损耐磨性高于低温回火的试样,且耐磨性随等温转变温度降低而提高。
220°C等温淬火试样对低温回火试样的相对耐磨性达到1.51。
同主题文章[1].王新瑞,崔琳,王玲,董立松,白志国. 某钢贝氏体组织与性能' [J]. 山西机械. 1997.(04)[2].马晓妹. 轧后冷却速率对14CrMoR钢板热处理后显微组织和力学性能的影响' [J]. 理化检验(物理分册). 2010.(02)[3].刘存平,郭晟,陈真章. 热处理对模具钢组织与力学性能的影响' [J]. 热加工工艺. 2009.(20)[4].徐修炎. 钢中贝氏体的组织形态及其变化规律' [J]. 机械. 1982.(02)[5].王庆绥. 新型Si-Al合金' [J]. 材料工程. 1999.(10)[6].李龙,唐正友,丁桦,杜林秀,温景林. 低碳锰(铌)钢控轧控冷实验研究' [J]. 材料与冶金学报. 2006.(02)[7].彭可,易茂中,刘勋,冉丽萍,葛毅成,杨琳. SiC/MoSi_2纳米复合材料的显微结构与力学性能' [J]. 中国有色金属学报. 2009.(12)[8].王涛,巫瑞智,李吉庆,张密林. Ca对Mg-5Li-3Al-2Zn合金组织和力学性能的影响' [J]. 铸造技术. 2009.(12)[9].王志明,陈德华,谢维立,任颂赞. 锻造工艺对非调质钢38MnVS6组织及力学性能的影响' [J]. 机械制造. 2009.(11)[10].杨海波,姜斐. 钨丝/铜复合材料的力学性能' [J]. 宁夏大学学报(自然科学版). 2009.(04)【关键词相关文档搜索】：材料学; 高碳钢; Si-Al合金化; 低温贝氏体; 等温转变动力学; 组织; 力学性能; 耐磨性【作者相关信息搜索】：燕山大学;材料学;王天生;张冰;。
第五章贝氏体相变
上海应用技术学院 材料工程系
4
表 5-1 珠光体、马氏体、贝氏体转变特点的比较
转变温度范围 扩散性
珠光体转变
Ar1 ~ 550℃ 铁与碳可扩散
领先相
渗碳体
共格性
无
组成相
两相组织 α-Fe + Fe3C
合金元素
扩散
贝氏体转变 550 ℃~Ms 碳可扩散，铁不能扩散
铁素体 有
两相组织 > 350 ℃，α-Fe(C) + Fe3C < 350 ℃，α-Fe(C) + FexC
上海应用技术学院 材料工程系
53
（四）下贝氏体的形成机理
②与此同时，由于温度低，BF中 碳的过饱和度很大。同时，碳 原子已不能越过BF/A相界面扩 散到奥氏体中去，所以就在BF 内部析出细小的碳化物。
上海应用技术学院 材料工程系
54
③随着BF中碳化物的析出，自由能 进一步降低，以及比容降低所导 致的应变能下降，将使已形成的 BF片进一步长大。同时，在其侧 面成一定角度也将形成新的下贝 氏体铁素体片。
上海应用技术学院 材料工程系
29
上贝氏体的韧性大大低于下贝氏体的原因：
①上贝氏体由彼此平行的BF板条构成， 好似一个晶粒；而下贝氏体的BF片 彼此位向差很大，即上贝氏体的有效 晶粒直径远远大于下贝氏体。
②上贝氏体碳化物分布在BF板条间。
上海应用技术学院 材料工程系
30
总之，随着贝氏体形成温度的 降低，强度逐渐增加，韧性并不 降低，反而有所增加，使下贝氏 体具有优良的综合力学性能。
上海应用技术学院 材料工程系
19
(a)
(b)
图5-6 (a)上贝氏体组织示意图
《2024年中低碳钢中的低温贝氏体组织与性能研究》范文
《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的飞速发展，对材料性能的要求日益提高。
中低碳钢作为一种重要的工程材料，其组织与性能的研究显得尤为重要。
其中，低温贝氏体组织是中低碳钢中一种特殊的组织形态，具有优异的力学性能和工艺性能。
因此，对中低碳钢中的低温贝氏体组织与性能进行研究，对于优化材料性能、提高生产效率和降低生产成本具有重要意义。
二、中低碳钢的基本性质中低碳钢是指碳含量在0.25%~0.45%之间的钢铁材料，其组织主要由铁素体和珠光体组成。
由于中低碳钢具有良好的塑性和韧性，以及较高的强度和可焊性，因此广泛应用于机械制造、建筑、桥梁、车辆制造等领域。
三、低温贝氏体组织的形成与特点低温贝氏体组织是中低碳钢在特定的冷却条件下形成的组织形态。
当钢在较高的温度范围内（通常为250~650℃）受到冷却时，会在马氏体与铁素体之间出现一种由粒状结构构成的亚稳定状态组织，即为贝氏体。
这种低温贝氏体组织的形成过程中伴随着原子的重排和位错的演变，因此其组织形态独特，且具有良好的强度和韧性。
四、低温贝氏体组织的性能研究1. 力学性能：低温贝氏体组织在中低碳钢中具有较高的强度和韧性。
研究表明，通过控制冷却速度和温度范围，可以获得具有良好综合力学性能的低温贝氏体组织。
此外，该组织的抗疲劳性能和抗冲击性能也较为优异。
2. 工艺性能：低温贝氏体组织在中低碳钢的加工过程中表现出良好的可焊性和切削性能。
这种组织的形成过程对材料的热处理过程影响较小，使得在生产过程中能够有效地降低热处理成本和时间。
3. 耐腐蚀性能：低温贝氏体组织的耐腐蚀性能优于传统的珠光体组织。
研究表明，该组织在一定的腐蚀环境下具有较好的稳定性和抗腐蚀能力。
五、研究方法与实验结果为了研究低温贝氏体组织的形成过程及其性能，本文采用金相显微镜、扫描电镜、透射电镜等手段对中低碳钢的微观组织进行观察和分析。
同时，通过拉伸试验、冲击试验、硬度试验等手段对材料的力学性能进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温贝氏体钢的力学性能及其强磁场下的相变低温贝氏体钢具有超高强度、高塑韧性的特点。
在经济省时的基础上,通过调控微观组织,来获得综合机械性能优良的低温贝氏体钢,是钢铁材料领域需要
解决的重要问题。
本文首先研究了两种不同硫含量低温贝氏体钢在相同热处理条件下和不同
奥氏体化温度下的拉伸性能,发现硫元素含量和热处理工艺均对拉伸性能造成显著的影响。
除了传统的热处理工艺外,本文研究了强磁场下的低温贝氏体相变,
发现强磁场显著加速了低温贝氏体相变,促进了贝氏体铁素体和残余奥氏体之间的碳分配,诱导了纳米渗碳体的析出,并建立相应的物理模型,通过热力学自由能对实验现象进行了分析和解释。
主要研究结果如下:1、高硫钢延伸率（1.0±0.5%）明显低于低硫钢（11.4±1.5%）。
其原因是高硫钢中较高的硫含量对奥氏体晶粒的细化作用比低硫钢更显著,较细的奥氏体晶粒加速了相变速率,使贝氏体的体积分数增加,更多的碳原子被分配到残余奥氏体中。
高硫钢中残余奥氏体的体积分数较低、稳定性过高,拉伸过程中TRIP效应很难发生,残余奥氏体对延伸率的贡献小,故延伸率低。
通过对残余奥氏体的碳含量、拉伸过程中残余奥氏体的变化量、局部延伸率、局部硬度和Ms温度的讨论和分析,均发现高硫钢残余奥氏体的稳定性过高。
2、随着奥氏体化温度的升高,延伸率得到了显著改善。
850°C时残余奥氏
体的体积分数较低并且过于稳定,不利于TRIP效应的发生和延伸率的提高。
此外,大量长条状MnS夹杂对基体造成了损害,也降低了延伸率。
奥氏体化温度为950°C和1050°C时,残余奥氏体的体积分数较高,且稳定性适中,TRIP效
应对延伸率的贡献增强。
同时,较高的奥氏体化温度促使高硫钢中的MnS发生了进一步溶解。
以上因素共同作用促进了延伸率的提高。
3、强磁场显著加速了低温贝氏体相变,细化了贝氏体组织,使组织更加均匀。
通过热力学自由能计算发现:加入强磁场后,铁磁性的贝氏体铁素体产生了
-133.90 J/mol的磁自由能,相变驱动力由不加磁场时的-1159.00 J/mol增加到-1292.90 J/mol。
相变驱动力的增加使贝氏体铁素体在残余奥氏体中的形核率上升,短时间内生成了大量的贝氏体。
4、强磁场促进了碳元素由贝氏体铁素体向残余奥氏体的分配,在强磁场条件下,残余奥氏体更加富碳。
发现强磁场的加入使T<sub>0</sub>-T<sub>0</sub><sup>′</sup>曲线向
右平移,提高了贝氏体铁素体与残余奥氏体自由能相同时残余奥氏体中的碳含量。
此外,在碳分配过程中,碳原子大量偏聚在贝氏体铁素体/残余奥氏体界面偏残余奥氏体一侧,使界面附近残余奥氏体的碳含量明显高于残余奥氏体的其他位置。
5、强磁场诱导纳米渗碳体析出。
在强磁场作用下渗碳体的形核势垒降低,
形核率上升,促进了渗碳体在纳米贝氏体铁素体中的析出。
