EDA与VHDL复习参考题 (1)

选择题1. 综合是EDA设计流程的关键步骤，在下面对综合的描述中，（）是错误的。

A. 综合就是把抽象设计层次中的一种表示转化成另一种表示的过程；B. 综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件；C. 为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束；D. 综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的（即综合结果是唯一的）。

2. IP核在EDA技术和开发中具有十分重要的地位，IP分软IP、固IP、硬IP,下列所描述的IP核中，对于硬IP的正确描述为__________。

A.提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路；B.提供设计的最总产品----掩膜；C.以网表文件的形式提交用户，完成了综合的功能块；D.都不是。

3提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为__________。

A .软IP B.固IP C.硬IP D.都不是4 在VHDL程序存盘过程当中，文件名应该是（）A. 结构体名B. 程序包名C. 任意D. 实体名5. 大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是____。

A.FPGA是基于乘积项结构的可编程逻辑器件；B. FPGA是全称为复杂可编程逻辑器件；C.基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D.在Altera公司生产的器件中，MAX7000系列属FPGA结构。

6. 规模可编程器件主要有FPGA、CPLD两类，其中CPLD通过_______实现其逻辑功能。

A. 可编程乘积项逻辑B. 查找表（LUT）C. 输入缓冲D. 输出缓冲7.大规模可编程器件主要有CPLD和FPGA两类，下面对FPGA结构与工作原理描述中，正确的是（）A FPGA全称为复杂可编程逻辑器件B FPGA是基于乘积项结构的可编程逻辑器件。

VHDL学习资料4

下标名及下标段名使用： SIGNAL A，B，C：BIT_VECTOR(0 TO 7)； SIGNAL D：BIT_VECTOR(0 TO 5)； SIGNAL M：INTEGER RANGE 0 TO 3； SIGNAL Y，Z ：BIT； Y<=A(M)； --M是不可计算型下标表示 Z<=B(5)； --3是可计算型下标表示 C(0)<=Y; --下标名用来对数组中某一个元素赋值 C<=D; --下段名用来对数组中某一段元素赋值 C (2 TO 7)<=D (0 TO 5)； C (0 TO 3)<=“1001”；
3、定义区域
信号：实体、结构体、程序包变量：进程、子程序常数：实体、结构体、程序包、块、进程、子程序
4、适用范围
信号：视其定义的位置而定变量：定义了变量的进程、子程序的顺序语句中常数：视其定义的位置而定若定义在程序包中，适用范围是调用此程序包的设计实体。若定义在实体中，适用范围是实体所对应的所有结构体。若定义在结构体中，适用范围就是本结构体。若定义在结构体的某一子结构（例如函数）中，适用范围就是这个结构体的子结构。
预定义数据类型和用户自定义数据类型
1．VHDL的预定义数据类型
VHDL的预定义数据类型都是在VHDL标准程序包STANDARD中定义的。
1). 2). 3). 4). 5). 6). 7). 8). 9). 布尔(BOOLEAN)数据类型位(BIT)数据类型位矢量(BIT_VECTOR)数据类型字符(CHARACTER)数据类型整数(INTEGER)数据类型实数(REAL)数据类型字符串(STRING)数据类型时间(TIME)数据类型错误等级(SEVERITY_LEVEL)

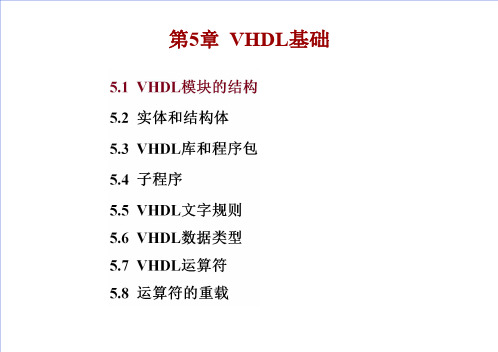

数字系统设计-VHDL基础

第5章 VHDL基础Ø1983年VHDL 语言正式提出；Ø1987年IEEE 将VHDL 采纳为标准，即“IEEE Std 1076-1987”，从而使VHDL 成为硬件描述语言的业界标准之一，各EDA 公司相继推出自己的VHDL 设计环境，或宣布自己的设计工具支持VHDL ；Ø1993年，IEEE 对VHDL 做了修订，从更高的抽象层次和系统描述能力上扩展了VHDL 的功能，公布了新版本的VHDL 标准，即“IEEE Std 1076-1993”版本；Ø1997年，VHDL 综合程序包“IEEE Std 1076.3-1997”发布；Ø2002年IEEE 公布了新的VHDL 标准版本，即“IEEE Std 1076-2002”。

VHDL 名字的全称是超高速集成电路硬件描述语言（Very High Speed Integration Circuit HDL ，VHDL ），VHDL 语言的发展经历了下面几个重要节点：Ø语法严谨，结构规范，移植性强。

VHDL具备强大的电路行为描述能力，尤其擅长于复杂的多层次结构的数字系统设计。

Ø数据类型丰富：VHDL有整型、布尔型、字符型、位型（Bit）、时间型（Time）等数据类型，这些数据类型具有鲜明的物理意义，VHDL 也允许设计者自己定义数据类型。

Ø支持层次结构设计：VHDL适于采用Top-down的设计方法，对系统进行分模块、分层次描述，同样也适于Bottom-up的设计思路；支持结构描述和行为描述，设计者可根据需要灵活地运用不同的设计风格。

Ø便于设计复用：VHDL提供了丰富的库、程序包，便于设计复用，还提供了配置、子程序、函数、过程等结构便于设计者构建自己的设计库。

ENTITY vote IS --实体部分 PORT( a, b, c: IN BIT;f: OUT BIT);END ENTITY vote;ARCHITECTURE one OF vote IS --结构体部分BEGINf<=(a AND b) OR (a AND c) OR (b AND c);END ARCHITECTURE one;（1）VHDL每个语句的最后一般用分号（;）结束；（2）VHDL程序书写格式自由，可通过增加空格、转行等提高程序的可读性；（3）以“--”开始的语句为注释语句，用来增强程序的可读性和可维护性，注释语句不参与编译；（4）VHDL关键字（或称为保留字）对大小写不敏感（大写、小写均可）。

vhdl期末考试复习题大全

VHDL 复习一．问答题一．问答题1信号赋值语句在什么情况下作为并行语句？在什么情况下作顺序语句？信号赋值和变量赋值符号分别是什么？两种赋值符号有什么区别？赋值符号分别是什么？两种赋值符号有什么区别？l 信号赋值语句在进程外作并行语句，并发执行，与语句所处的位置无关。

信号赋值语句在进程内或子程序内做顺序语句，按顺序执行，与语句所处的位置有关。

语句在进程内或子程序内做顺序语句，按顺序执行，与语句所处的位置有关。

l 信号赋值符号为“<=”变量赋值用变量赋值用““:=”。

信号赋值符号用于信号赋值动作，信号赋值符号用于信号赋值动作，不立不立即生效。

变量，赋值符号用于变量赋值动作，立即生效。

即生效。

变量，赋值符号用于变量赋值动作，立即生效。

2进程的敏感信号表指的是什么？简述敏感信号表在进程中的作用？进程的敏感信号表指的是什么？简述敏感信号表在进程中的作用？l 进程的“敏感信号表”也称敏感表，是进程的激活条件，可由一个或多个信号组成，各信号间以“，”号分隔。

当敏感信号表中的任一个信号有事件发生，即发生任意变化，此时，进程被激活，进程中的语句将从上到下逐句执行一遍，当最后一条语句执行完毕之后，进程即进入等待挂起状态，直到下一次敏感表中的信号有事件发生，进程再次被激活，如此循环往复。

件发生，进程再次被激活，如此循环往复。

3什么是库、程序包、子程序、过程调用和函数调用？什么是库、程序包、子程序、过程调用和函数调用？l 库和程序包用来描述和保存元件、类型说明和子程序等，以便在其它设计中通过其目录可查询、调用。

子程序由过程和函数组成。

在子程序调用过程中，过程能返回多个变量，多个变量，函数只能返回一个变量。

函数只能返回一个变量。

若子程序调用的是一个过程，若子程序调用的是一个过程，若子程序调用的是一个过程，就称为过程调用，就称为过程调用，若子程序调用的是一个函数，则称为函数调用。

过程调用、函数调用都是子程序调用。

本科VHDL与复杂数字系统设计第8章

第八章测试技术与物理仿真
a b c d e
f g
h x
图 8-3 桥接故障示意图
第八章测试技术与物理仿真 (3) 开路故障。开路故障指连线中某处发生如图8-4所示的断开现象。
a b c d e
f g
h x
图 8-4 开路故障示意图
第八章测试技术与物理仿真在类似如图8-5所示的CMOS电路中二输入或非门，当Q4 管输入开路，x、 y为“10”时，输出z呈高阻状态，并由于输出电容关系而保持前一个输出值。这时该电路成为一个动态的锁存器，这样的故障一般只能用开关级模型进行处理。
第八章测试技术与物理仿真 1. 故障所谓故障，指的是集成电路不能正常工作。使数字系统产生故障的原因有两类：一类是设计原因，如设计中存在竞争冒险，在某些情况下，电路可以正常工作，而在另一些条件下电路则不能正常工作；另一类是物理原因，如制造过程中局部缺陷造成的元件开路、短路、器件延时过大等。测试主要检测物理原因造成的故障，对测试目的来讲，重要的不是引起故障的物理原因，而是故障在数字系统中所表现出来的特征。故障可以分为逻辑故障和参数故障。所谓逻辑故障，就是导致一个电路单元或输入信号的逻辑函数变为某些其它函数的故障；而参数故障则是改变了电路参数值的大小，引起诸如电路速度、电流、电压等参数的变化。参数故障中，影响电路元件工作速度的故障称为延迟故障。一般来说，延迟故障只影响电路的定时操作，它可能引起冒险或竞争现象。
第八章测试技术与物理仿真
a b Stuck-at-0 c d e
f g
h S-A-0 x
a b Stuck-at-1 c d e
f g
h S-A-1 x
图 8-2 固定故障示意图

VHDL复习题要点

一、选择题( A ）1．一个项目的输入输出端口是定义在：A。

实体中 B. 结构体中C. 任何位置D。

进程体( B）2．描述项目具有逻辑功能的是：A。

实体B。

结构体C。

配置 D. 进程( A )3．关键字ARCHITECTURE定义的是：A。

结构体 B. 进程C. 实体D。

配置( D ）4．VHDL语言中变量定义的位置是：A。

实体中中任何位置B。

实体中特定位置C. 结构体中任何位置D. 结构体中特定位置( D )5．VHDL语言中信号定义的位置是:A. 实体中任何位置B。

实体中特定位置C. 结构体中任何位置D. 结构体中特定位置（ B )6．变量是局部量可以写在：A。

实体中B。

进程中C. 线粒体D. 种子体中( A )7．变量和信号的描述正确的是：A. 变量赋值号是：=B. 信号赋值号是:=C。

变量赋值号是<= D。

二者没有区别( B )8。

变量和信号的描述正确的是：A。

变量可以带出进程 B. 信号可以带出进程C. 信号不能带出进程D. 二者没有区别（)9．对于信号和变量的说法,哪一个是不正确的:A. 信号用于作为进程中局部数据存储单元B. 变量的赋值是立即完成的C。

信号在整个结构体内的任何地方都能适用D. 变量和信号的赋值符号不一样( A )10．下列关于变量的说法正确的是:A.变量是一个局部量，它只能在进程和子程序中使用B.B. 变量的赋值不是立即发生的，它需要有一个δ延时×××××试卷第1页（共××页）C. 在进程的敏感信号表中,既可以使用信号，也可以使用变量D. 变量赋值的一般表达式为：目标变量名〈= 表达式( C ）11．可以不必声明而直接引用的数据类型是：A。

STD_LOGIC B。

STD_LOGIC_VECTORC. BIT D。

前面三个答案都是错误的( C )12．STD_LOGIG_1164中定义高阻的字符是:A. X B。

数字系统课程设计—VHDL

VHDL简单介绍
VHDL主要用于描述数字系统的结构,行为, 功能和接口. VHDL具有强大的行为描述能力,是系统设计领域最佳的硬件描述语言.强大的行为描述能力是避开具体的器件结构,从逻辑行为上描述和设计大规模电子系统的重要保证.
VHDL简单介绍
VHDL丰富的仿真语句和库函数,使得在任何大系统的设计早期就能查验设计系统的功能可行性,随时可对设计进行仿真模拟. VHDL对设计的描述具有相对独立性,设计者可以不懂硬件的结构,也不必管理最终设计实现的目标器件是什么,而进行独立的设计.
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL;
实体
实体定义设计的全部输入输出信号. 格式如下:
ENTITY 实体名 IS PORT (输入输出信号列表); END 实体名;
实体
一个计数器的实体部分
ENTITY count_m16 --实体名必须与设计文件同名 PORT( reset :IN std_logic; clk :IN std_logic; co :OUT std_logic; count :BUFFER std_logic_vector(3 DOWNTO 0));
END count_m16;
VHDL学习提示
了解HDL的可综合性问题:
HDL有两种用途:系统仿真和硬件实现.如果程序只用于仿真,那么几乎所有的语法都可以使用.但如果程序是用于硬件实现（例如:用于FPGA设计）,那么我们就必须保证程序“可综合”（程序的功能可以用硬件电路实现）. 不可综合的HDL语句在软件综合时将被忽略或者报错. 应当牢记:“所有的HDL描述都可以用于仿真,但不是所有的HDL描述都能用硬件实现.”

vhdl期末考试复习提纲(考点大全)

Vhdl复习考试题型：单项选择题：（10*2=20分）简答题：（5*4=20分，每小题5分)判断改错题：（2*5=20分）综合题：（共50分）VHDL 大小写不敏感实体（Entity）描述此设计功能输入输出端口（Port）在层次化设计时，Port为模块之间的接口在芯片级，则代表具体芯片的管脚Entity eqcomp4 isport(a, b: in std_logic_vector(3 downto 0);equal:out std_logic);end eqcomp4;实体－－端口的模式输入（Input）输出（Output）双向（Inout）：可代替所有其他模式，但降低了程序的可读性，一般用于与CPU的数据总线接口缓冲（Buffer）：与Output类似，但允许该管脚名作为一些逻辑的输入信号结构体（Architecture）描述实体的行为结构体有三种描述方式-行为描述(behavioral)-数据流描述(dataflow)-结构化描述(structural)结构体－－行为描述结构体－－数据流描述描述输入信号经过怎样的变换得到输出信号结构体－－结构化描述三种描述方式的比较VHDL标识符（Identifiers）•基本标识符由字母、数字和下划线组成•第一个字符必须是字母•最后一个字符不能是下划线•不允许连续2个下划线•保留字(关键字)不能用于标识符•大小写是等效的VHDL数据对象（Data Objects）•常数（Constant）–固定值，不能在程序中被改变–增强程序的可读性，便于修改程序–在综合后，连接到电源和地–可在Library、Entity、Architecture、Process中进行定义，其有效范围也相应限定Constant data_bus_width: integer := 8;•信号（Signals）–代表连线，Port也是一种信号–没有方向性，可给它赋值，也可当作输入–在Entity中和Architecture中定义–设定的初始值在综合时没有用，只是在仿真时在开始设定一个起始值。
