多层建筑的屋顶消防水箱设置高度
室内消火栓系统设置要求
室内消火栓系统设置要求一、设置场所1.应设置室内消火栓系统的场所1）建筑占地面积大于300㎡的厂房和仓库。
2）高层公共建筑和建筑高度大于21m的住宅建筑。
3）建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
4）体积大于5000m³的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑。
5）特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑。
6）建筑高度大于15m或体积大于10000m³的办公建筑、教学建筑和其他单、多层民用建筑。
2.国家级文物保护单位的重点砖木或木结构的古建筑，宜设置室内消火栓系统。
3.可不设置室内消火栓系统，但宜设置消防软管卷盘或灵巧消防水龙的场所1）耐火等级为一、二级且可燃物较少的单、多层丁、戊类厂房（仓库）。
2）耐火等级为三、四级且建筑体积不大于3000m³的丁类厂房；耐火等级为三、四级且建筑体积不大于5000m³的戊类厂房（仓库）。
3）粮食仓库、金库、阔别城镇且无人值班的独立建筑。
4）存有与水接触能引起燃烧爆炸的物品的建筑。
5）室内无生产、生活给水管道，室外消防用水取自储水池且建筑体积不大于5000m³的其他建筑。
4.配置消防软管卷盘的场所1）人员密集的公共建筑、建筑高度大于100m的建筑和建筑面积大于200㎡的商业服务网点内应设置消防软管卷盘或灵巧消防水龙。
2）高层住宅建筑的户内宜配置灵巧消防水龙。
3）老年人照料设施内应设置与室内供水系统直接连接的消防软管卷盘，消防软管卷盘的设置间距不应大于30.0m。
5.干式消防竖管1）建筑高度不大于27m的住宅，当设置消火栓时，可采纳干式消防竖管。
2）干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口。
高层消防水压力标准
高层消防水压力标准
高层消防水压力标准为：
1. 一类高层民用公共建筑于1公斤（0.10MPa），当建筑高度超过100米时不应低于1.5公斤（0.15MPa），高层住宅、二类高层公共建筑、多层民用建筑不应低于0.7公斤（0.07MPa）。
2. 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应符合下列规定：
a. 当建筑高度不超过100米时，高层建筑最大不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100米时，高层建筑最大不利点消火栓静水压力不应低于0.15MPa。
b. 消火栓栓口的静水压不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。
消火栓栓口的出水压大于0.5MPa时，应采取减压措施。
高位消防水箱设置要点
、
高位 消防水 箱 的定义 及主 要功 能
消防用水重力 自流至消防给水管网的水箱。设置消防水箱的 目的， 一是提供 系统启动初期的用水量和水压，在消防泵出现故障的紧急情况下应急供水 ， 确保喷头开放后立即喷水， 及时控制初起火灾 ， 并为外援灭火争取时间 ； 二是
一
最高部位） ， 且要求能满足最不利点消火栓栓 口静压的 高位消防水箱是设在建筑物最高部位 ， 储存全部或部分消防水量 ， 依靠 设置在建筑物的顶部（ 要求 。 ２ 、 高位消防水箱 的设置高度应保证最不利点消火栓的静水压力 。 当建筑
（ 二） 设置 高压 消防给 水 系统 的建 筑物 是 否一 定不 必设 置 消 防水 箱 应 设 置止 回阀和 阀 门。消 火 栓 给水 系统 和 自动喷 水 灭 常高压给水系统一般能满足灭火时管道 内以及建筑 内任何一处消火栓 消 防水 箱 的 出水管 上 ， 消 防泵合 用 的除 外 ） ， 且 自动喷 水 灭火 系 统 的出 水 的水量和水压要求 ， 可不设消防水箱 。但利用市政 自来水管网压力直接供水 火 系 统宜 分别 设 置 出水管 （ 溢水 管 宜从 水箱 壁接 出 ， 其 出 口处应 设 阀罩 ， 并 采 的常 高压 给 水 系统 ， 当 市政 自来水 管 网 水压 、 水 量 均 能经 常 保证 消 防给 水 系 管 应 在报 警 阀前 接入 管 网 ； 溢水管上不得安装阀门。 统最不利点消防设施的设计水量 、 水压要求时 ， 可不设消防水箱。 如果市政 自 用 间接排水或断流排水的方式。此外 ， ３ 、 消 防水 箱 的 设 置 应便 于 维 护 ， 设 在 通 风 良好 、 不结冰 、 不 受 污 染 的 场 来水管网水压 、 水量虽在平时或大部分时间内可满足消防用水水压 、 水量要 在寒冷的场所 ， 消防水箱应保温或在水箱间设置采暖设备 ， 使室内气温大 求， 但在用水高峰时段有可能不能满足要求时 ， 则仍应考虑设置消防水箱 ， 也 所 。
多层与高层建筑消防水泵、水箱设置的区别
多 层 建 筑 的 消 火 栓 系 统 提 出 了 可 以 不设 置 通 常 意义 上 高 层 民用 建 筑 中设 置 的 消 防 主 泵 ， 仅 设 置 为 火 灾 初 期 １ ｎ服 务 的 消 防 而 ０ ｍｉ
增 压 泵 的 观 点 ， 为 多层 建筑 的 消 防水 箱 容 积 应 按 １ ｉ 认 ０ ｍｎ消防 设 计 流 量 实 算 来 设 计 。 关键词 ： 多层 民 用建 筑 ； 高层 民用 建 筑 ； 防水 泵 ； 压 泵 ； 箱 消 增 水 中 图 分 类 号 ：Ｕ ７ ． Ｔ ９６ ５ 文 献标 识码 ： Ｂ 文章 编 号 ：０ ８— ７ ７ ２ ０ ） ２— ０ ３—０ １０ ３ ０ （０ ７ ０ ０ ６ ２
灾 延续 时 间 内消防用 水量 和 消防水 压 的要求 。但 多
层 民用 建筑 现 在常用 的设 计 为消 防水池 ＋消防主 泵 ＋消 防水 箱 ， 高层 民用 建 筑 的 系统 设 计 没 什 么 区 与
５ Ｌ ｓ对 自动喷 淋 系统 ， ／ ； 其流 量 不应 大 于 ｌＬ ｓ ／ 。还 有 一点需 要 注意 ， 在高 层 建筑 的消火 栓 系统设 计 中 ，
《 建筑 设计 防火 规范 （ Ｇ ６８ ） （０ １ ） Ｂ Ｊ１ —７ 》 ２ ０ 版 和 《 层 民 用 建 筑 设 计 防 火 规 范 （ Ｂ ５ ０ ５９ 》 高 Ｇ ０ ４ —５）
初 期 １ ｉ ０ ｍ ｎ内 的消 防用 水 ， 者 认 为 ， 于 屋 顶 已 笔 鉴 经 设置 水箱 贮存 了 １ ｎ消 防 用水 ， ０ｍｉ 只需 在消 防 水 箱 出水 管上 增设 一组 增 压 设 施 ， 即可 解 决 消 防 水 压 问题 。增压泵 设 在屋 顶 专 用 小 房 间 内 ， 电源 为 消 其 防专用 电源 。消 火栓 箱 内的 按 钮 启 动 增压 泵 ， 多层 建筑 可 以不设 置通 常意 义上 高层 民用 建筑 中设 置 的 消 防主 泵 ， 仅设置 为 火灾 初期 １ ｉ 而 ０ ｍ ｎ服务 的 消 防 增压 泵 。消 防增压 泵 的流量 按照 建筑 所需 的设计 流 量选 （ 层 民用 公 共 建 筑 的设 计 流 量 常 为 １ ／ ； 多 ５Ｌ ｓ 多层 住宅 的设 计 流 量通 常 为 ５Ｌ ｓ ； ／ ） 而在 高 层 民用
解析GB50974-2014消防给水及消火栓系统技术规范中需要注意的问题
解析GB50974-2014<消防给水及消火栓系统技术规范>中需要注意的问题1.0.1 条中增加规范验收和维护管理,以前的口号是"预防为主，防消结合",本条重点强调了维护,跟我国目前的情况也是相附的,重设计而轻维护,中国的建筑问题会有一个集中的爆发期间,这一点一定要重视起来.1.0.4 条强调的设计所用设备组件应符合相关要求和国家标准,提出了准入制度的概念.2.1.1 条大家注意出现了移动式消防水泵和车载消防水泵等新的消防产品.2.1.4 条,取消了原来大家常说的常高压消防系统,提出的低压消防给水系统的概念.2.1.5 条提出了移动消防水池的概念2.1.6 条高位消防水池的概念2.1.7 条定义的屋顶消防水箱的概念,但这次规范编写不太严谨,后面我还会说到初期与10分钟的概念.2.1.8 条是消火栓系统的概念.2.1.11条及2.1.12条明确了静水水压和动水压力的概念.2.2章节的符号大家注意下以下几个名词,会在后续的计算中用到,最大船宽度,着火油船冷却面积,充实水柱投影长度,第1i种水灭火系统的火灾延续时间,还有一些系数等,记下来后会对后续的计算能较好理解.3.1.2第3条大家注意一下，当消防给水与生活给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活给水最大时流量之和，不是叠加，也不是按消防时校核，而是相加；另外计算生活最大小时用水流量时，淋浴用水量宜按15%计算，火灾时能停用的用水量可不计，淋浴等不是24h的，因此取了折减，火灾时能停用的有浇洒等水量。
3.2.2 条规定了城镇的火灾次数和一次灭火设计流量，更加细化了，可以对照看一下。
注意小于2.5万人大于1万人时的一次灭火设计流量增加了5L/S.3.3.2 条规定了建筑物的室外消火栓用水量，民用建筑改动还是比较大的，民用建筑，只要定义成住宅且耐火等级为一二级的，那么室外消火栓用水量就是15/S，民用建筑的分类更加细化，补充了公建的室外消火栓用水量，这个可以根据建筑物的体积进行选择。

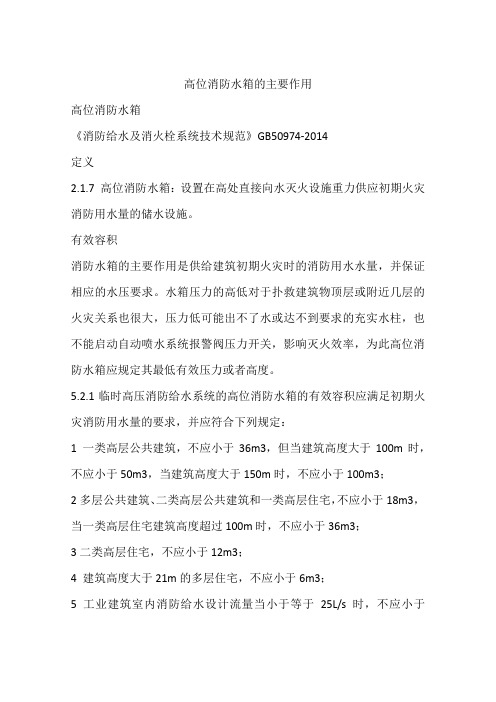

高位消防水箱的主要作用
高位消防水箱的主要作用高位消防水箱《消防给水及消火栓系统技术规范》GB50974-2014定义2.1.7 高位消防水箱：设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。
有效容积消防水箱的主要作用是供给建筑初期火灾时的消防用水水量，并保证相应的水压要求。
水箱压力的高低对于扑救建筑物顶层或附近几层的火灾关系也很大，压力低可能出不了水或达不到要求的充实水柱，也不能启动自动喷水系统报警阀压力开关，影响灭火效率，为此高位消防水箱应规定其最低有效压力或者高度。
5.2.1临时高压消防给水系统的高位消防水箱的有效容积应满足初期火灾消防用水量的要求，并应符合下列规定：1 一类高层公共建筑，不应小于36m3，但当建筑高度大于100m时，不应小于50m3，当建筑高度大于150m时，不应小于100m3；2多层公共建筑、二类高层公共建筑和一类高层住宅，不应小于18m3，当一类高层住宅建筑高度超过100m时，不应小于36m3；3二类高层住宅，不应小于12m3；4 建筑高度大于21m的多层住宅，不应小于6m3；5 工业建筑室内消防给水设计流量当小于等于25L/s时，不应小于12m3，大于25L/s时不应小于18m3；6 总建筑面积大于10000m2且小于30000m2的商店建筑，不应小于36m3，总建筑面积大于30000m2的商店，不应小于50m3，当与本条第1款规定不一致时应取其较大值。
设置位置5.2.2 高位消防水箱的设置位置应高于其所服务的水灭火设施，且最低有效水位应满足水灭火设施最不利点处的静水压力，并应按下列规定确定：1 一类高层民用公共建筑，不应低于0.10MPa，但当建筑高度超过100m 时，不应低于0.15MPa；2 高层住宅、二类高层公共建筑、多层公共建筑，不应低于0.07MPa，多层住宅不宜低于0.07MPa；3 工业建筑不应低于0.10MPa，当建筑体积小于20000m3时，不宜低于0.07MPa；4 自动喷水灭火系统等自动水灭火系统应根据喷头灭火需求压力确定，但最小不应小于0.10MPa；5 当高位消防水箱不能满足本条第1款～第4 款的静压要求时，应设稳压泵。
建筑设计防火规范试题
建筑设计防火规范试题篇一：建筑设计防火规范考试题一、判断(每题2分)：1、总储量不大于15m3的丙类液体储罐，当直埋于厂房外墙外，且面向储罐一面4m范围内的外墙为防火墙时，其防火间距可不限。
（）2、存放化学易燃易爆物品的商店和储藏间，严禁附设在民用建筑内。
（）3、甲、乙类库房可以设置在建筑物的地下室、半地下室。
（）4、自动喷水灭火系统，当管道直径≤100 mm时，应采用螺纹连接，当管道直径〉100mm时，应采用焊接或法兰连接。
（）5、甲、乙类厂房、车房，高层工业建筑，单层、多层影剧院，体育馆等公共建筑采暖管道和设备其保温材料应用不燃材料()。
6、当高层建筑内设幼儿园时，应设置在建筑的首层或二、三层()。
7、厂房内设置甲、乙类物品的中间仓库时，其储量不宜超过一昼夜的需要量，中间仓库应靠外墙布置，并应采用耐火极限不低于3.0h的不燃烧体墙和1.5h不燃烧体楼板与其它部分隔开。
（）“8、火灾自动报警系统，当有自动联动装置或自动灭火系统时，宜采用感烟、感温、火焰探测器（同类型或不同类型）的组合。
（）9、防火墙上如必须设置防火门时，应设置乙级防火门。
（）“10、单层、多层民用建筑内同时设有自动喷水灭火系统和火灾自动报警系统时，其内部装修材料的燃烧性能可在规范规定的基础上降低一级。
（）11、建筑物内固体可燃物火灾应配置BC类干粉灭火器。
（）12、我国流行规范选择楼板作为确定耐火等级的基准。
（）13、闪点＞28度至＜=60度的液体为乙类的火灾危险性。
（）14、当建筑物防火间矩不足时，可采用将建筑物的普通外墙改造为实体防火墙（）15、高层建筑中应设火灾自动报警系统，可不设自动喷水灭火系统（）16、防火墙上不应开设门、窗、孔洞、如必须设置时，应采用甲级防火门、窗、并应能自行关闭（）17、钾、钠等燃料的火灾属于A类火灾。
（×）《灭火器配置规范》3.1.2条18、室外消火栓应沿道路布置，宽度超过60M的道路，为避免水带穿越道路影响交通或被车辆轧压，宜将消火栓在道路两侧布置，为方便使用，十字路口应设消火栓（）19、供应消防用水的室外消防给水管网应布置成环状管网，以保证消防用水的安全（）20、室内消火栓出水方向宜向下或与设置消火栓的墙面成90度角（）2、存放化学易燃易爆物品的商店和储藏间，严禁附设在民用建筑内。
《消防给水及消火栓技术规范》第7条
《消防给水及消火栓技术规范》第 7 条 幻灯片 2 例题：
某消防检测机构对一家已经投入使用的 4 层商场进行检查，该商场的耐火等级为 2 级，总建筑 面积 3.6 万平方米，商场内设置地下室 2 层（地下二层室内外地坪高差为 6m）。该商场采用临时高 压给水系统，室内设有消火栓和湿式自动喷水灭火系统，已知该商场室内消火栓设计流量为 40L/s。 经检测发现，该商场只有一个消防水泵，未设置备用泵，该水泵出水管设置止回阀，吸水管采用同 心接头进行变径连接。消防水池设置在地下 2 层，有效容积为 600m3 单格消防水池，采用一根 DN150 的出水管向消防水泵供水。另经测量发现，楼顶上设置的高位消防水箱的有效容积为 40m3。根据 以上材料请分析： 1.该商场的消防给水系统中水泵设置是否存在问题？ 2.该商场的消防给水系统中消防水池设置是否存在问题？ 3.该商场的消防给水系统中高位消防水箱设置是否存在问题？ 参考解析：
条文说明：这个室外消火栓相当于建筑物消防电梯前室的消火栓，消防队员来时作为首先进攻、 火灾侦查和自我保护用的。 7.3.5 停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于 7m，距加油 站或油库不宜小于 15m。 7.3.6 甲、乙、丙类液体储罐区和液化烃罐罐区等构筑物的室外消火栓，应设在防火堤或防护墙 外，数量应根据每个罐的设计流量经计算确定，但距罐壁 15ｍ范围内的消火栓，不应计算在该罐 可使用的数量内。
7.1.5 严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜 采用干式消火栓系统和干式室外消火栓。
7.1.6 干式消火栓系统的充水时间不应大于 5min，并应符合下列规定：
1 在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置，当采用电动阀时 开启时间不应超过 30s；
GB50016-2014建筑设计防火规范解读
近日，新版国标《建筑设计防火规范》(GB50016-2014)出台，自2015年5月1日起实施。
新规范合并了《建筑设计防火规范》（GB50016-2006）和《高层民用建筑设计防火规范》（GB50045-95（2005版本）），新规范与上述两规范的的相比，主要变化有以下几点：1.调整了两项标准间不协调的要求，将住宅建筑的分类统一按照建筑高度划分；2.增加了灭火救援设施和木结构建筑两章，完善了有关灭火救援的要求，系统规范了木结构建筑的防火要求；3.补充了建筑外保温系统的防火要求；4.将消防设施的设置独立成章并完善有关内容；取消消防给水系统和防烟排烟系统设计的要求，分别由相应的国家标准作出规定；5.适当提高了高层住宅建筑和建筑高度大于100m的高层民用建筑的防火技术要求；6.补充了利用有顶步行街进行安全疏散时的防火要求；调整、补充了建材、家具、灯饰商店和展览厅的设计人员密度；7.补充了地下仓库、物流建筑、大型可燃气体储罐（区）、液氨储罐、液化天然气储罐的防火要求，调整了液氧储罐等的防火间距；8.完善了防止建筑火灾竖向或水平蔓延的相关要求。
另相关专家--悉地国际设计顾问（深圳）有限公司：姜文源先生对于新规范给出如下详细解读：1、关于《建规》与《高规》的合并《建筑设计防火规范》（以下简称《建规》）和《高层民用建筑设计防火规范》（以下简称《高规》），两本规范的某些条文规定不一致，条文规定的不一致，有的是合理的，因为《建规》强调"外救"，《高规》强调"自救"。
如：屋顶消防水箱的容积、水箱的设置高度，《建规》强调水箱储存10分钟消防用水量；《高规》是按照建筑物的性质和标准确定水箱容积。
《建规》规定水箱设在建筑物最高位置；《高规》强调最不利点消火栓的静水压力。
消防水泵接合器的设置，《建规》强调设置；而《高规》对超过消防车供水能力的楼层不强调消防水泵接合器的设置。
消防水泵的设置，《高规》强调设置；《建规》并未规定多层建筑一定要设置消防水泵。
《消规》介绍
《消规》前言中关于“强条”的强调
本规范中以黑体字标志的条文为强制性 条文，必须严格执行。
为什么要搞“强条”
• 为什么要搞“强条”，因为我国的工 程 建设标准体制与国外不接轨，改革开 放要求接轨 • 国外实施的是建筑法规和技术标准双 轨制，法规是强制的，标准是推荐的 • 我国实施的是技术标准单轨制 • 要与国外接轨，必须要实施双轨制
统有《雾规》，泡沫系统有《泡规》，消
防炮系统有《炮规》），原因：
• 在《建筑设计防火规范》GB50016 和 《高层民用建筑设计防火规范》GB50045 及其他相关规范中，有消火栓系统及 消防给水系统的有关条文
序（续）
• 在这些规范里规定了消火栓的设臵场 所、消火栓布臵、消防给水系统的一 些重大问题
式下达《消规》编制任务，当时只限 于消火栓系统及与消火栓系统配套的 消防给水系统 • 后来《消规》将消防给水系统扩大至 整个水灭火系统的消防给水系统
（这就增加了规范编制工作的难度，因为涉 及至众多水灭火系统的相关规范）
序（续）
• 再后来又和早些年下达的，由北京市 消防局主编的《消火栓系统施工及验 收规范》合并（这增加了编制工作量）
说明二
• 由于《消规》条文数量较多，全面阐 述时间不够，因此我们将交流重点放 在《消规》的某些条文上 • 也由于至今尚未见到《消规》的条文 说明，因此纯属个人理解，仅供参考
说明三
• 现在宣贯的文稿是非定稿本，原因： • 我们见到的不是最终报批稿 • 与主编人有过沟通，但还达不到全面 沟通的程度 • 对规范的有些条文还不能充分理解
总后设计院主编
• （还有《自动喷水与水喷雾灭火设施安装》）
消火栓系统的特点
• 消火栓系统包括室内、外消火栓、管 道、阀门、消防泵、供水设施……等 • 消火栓系统是最早使用的消防系统 • 为室外、室内都使用的消防系统 • 为需要有人操作的，手动的消防系统 • 消火栓是最基本、最重要的灭火设施 • 火场、火灾最终由消火栓系统的灭火 设施来收尾
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用临时高压给水系统的建筑应设消防水箱，消防水箱的设置高度应能满足最不利点消火栓
栓口静压的要求，以保证准工作状态的消防用水水压。当高位消防水箱不能满足最不利点顶
层消火栓0.07MPa静水压力要求时，须设置包括稳压泵、气压水罐和增压泵在内的增压设
施。尤其是当消防水箱的供水范围不是独立的一栋建筑而是建筑群时，更要保证最不利点的
消防要求。
《建规筑设计防火规范》GB50016-2006 第8.4.4条的条文解释里提到了“由于重力自流的水
箱供水安全可靠，因此消防水箱应采用重力自流式，并设置在建筑物的顶部(最高部位)，且
应能满足最不利点消火栓栓口静压的要求。”但没明确写这个要求是多少，一般都认为是7m
吧。
