盾构隧道排水系统设计与优化
盾构隧道施工技术
施工监测
详细介绍了盾构隧道施工的各个阶段，包括工作井施 工、盾构机组装与调试、始发掘进、接收井施工等， 以及各阶段的关键技术要点和注意事项。
广州地铁某标段盾构隧道施工案例分析
概述
盾构机选型
施工工艺
施工监测
广州地铁某标段盾构隧道施 工案例，主要介绍了该工程 的基本情况、施工环境、盾 构机选型、施工工艺、施工
在处理过程中，还需要注意对 泥水性质的监测和控制，以防 止泥水对盾构机造成损害。
盾构机姿态控制技术
盾构机姿态控制是保证隧道施工质量 的关键技术之一，它涉及到对盾构机 姿态的监测和调整。
姿态控制技术还包括对盾构机推进力 的控制，以保持盾构机的稳定推进。
在盾构机推进过程中，需要实时监测 盾构机的位置和姿态，并根据实际情 况进行调整，以确保隧道轴线的准确 性和稳定性。
进行了分析和评估。
THANKS FOR WATCHING
感谢您的观看
施工工艺
详细介绍了盾构隧道施工的各个阶段，包括工作井施工、 盾构机组装与调试、始发掘进、接收井施工等，以及各阶 段的关键技术要点和注意事项。
施工监测
为了保证施工安全和质量，采用了多种监测手段对盾构隧 道施工过程进行实时监测和数据采集，并对监测结果进行 了分析和评估。
上海地铁某标段盾构隧道施工案例分析
在盾构机推进过程中，需要实时监测土层压力，并根据实际情况调整土压力，以防 止土层塌陷或超挖。
土压力控制技术还包括对盾构机出土量的控制，以保持土层压力的平衡，防止盾构 机前方土体发生过大变形。
泥水处理技术
盾构机在挖掘过程中会产生大 量的泥水，需要进行处理以避 免泥水对隧道施工造成影响。
泥水处理技术包括对泥水的分 离、浓缩、运输和排放等环节 的处理，以确保泥水能够得到 有效的处理和利用。
盾构机改进和提升建议
盾构机改进和提升建议一、提高挖掘效率1.优化盾构机设计，提高挖掘效率。
通过改进刀具设计、优化挖掘路径、提高挖掘速度等方式，提高盾构机的挖掘效率。
2.引入先进的挖掘技术，如激光导向、三维建模等，提高挖掘精度和效率。
二、优化刀具设计1.针对不同地质条件，设计不同类型的刀具，以提高刀具的适应性和使用寿命。
2.采用先进的刀具材料和技术，提高刀具的耐磨性和抗冲击性，延长刀具使用寿命。
三、增强隧道稳定性1.在隧道设计中考虑地质条件和环境因素，确保隧道结构的稳定性和安全性。
2.采用先进的支护技术，如锚杆支护、喷射混凝土支护等，提高隧道的稳定性。
四、提升设备安全性1.加强盾构机的安全性能设计和测试，确保设备在运行过程中的安全性。
2.引入先进的安全监测系统，实时监测盾构机的运行状态和环境参数，及时发现并处理潜在的安全隐患。
五、智能化和自动化技术应用1.引入先进的智能化技术，如人工智能、大数据分析等，实现盾构机的智能化运行和管理。
2.采用先进的自动化技术，如机器人操作、自动化控制系统等，提高盾构机的自动化程度和生产效率。
六、节能减排技术应用1.采用先进的节能技术，如变频调速、能量回收等，降低盾构机的能耗和排放。
2.引入环保材料和技术，减少盾构机对环境的影响。
七、减少对环境的影响1.在盾构机设计和制造过程中，考虑环境保护要求，减少对环境的影响。
2.在施工过程中，采取有效的环境保护措施，如控制噪音、减少扬尘等，降低对周边环境的影响。
八、提高经济效益和社会效益1.通过改进和提升盾构机性能，提高施工效率和质量，降低工程成本，提高经济效益。
2.通过采用智能化和自动化技术，提高生产效率和质量，为社会创造更多的就业机会和经济效益。
3.通过加强环保措施和技术应用，减少对环境的影响，提高社会效益和公众形象。
盾构隧道管片设计方法
盾构隧道管片设计方法随着城市化进程的加快以及城市交通需求不断增加，盾构隧道作为一种高效、安全的地下交通建设方式，越来越受到人们的关注和重视。
盾构隧道的管片设计是盾构隧道施工中非常重要的一环，直接关系到隧道的质量和使用寿命。
下面将介绍盾构隧道管片设计的方法。
1.正确选择材料：在盾构隧道管片的设计中，首先需要正确选择材料。
一般而言，盾构隧道管片的主要材料有混凝土、钢筋和预应力钢筋等。
要选择合适的混凝土强度等级和钢筋型号，以满足设计要求。
2.优化管片结构：在盾构隧道管片的设计中，要根据隧道的特点和施工要求，优化管片的结构。
可以通过在管片的底部增加横隔板和撑筋来提高管片的整体强度和稳定性，同时减小管片的变形。
3.合理布置钢筋：管片的钢筋布置是盾构隧道管片设计中的关键步骤。
合理的钢筋布置可以提高管片的抗弯承载力和抗剪承载力，增加其整体稳定性。
在设计中需要考虑弯剪效应，确定合适的钢筋配筋率。
4.考虑盾构机施工因素：在盾构隧道管片的设计过程中，还需要考虑盾构机施工因素。
盾构机的旋转、推进和撑靠等施工措施会受到管片的约束，因此需要在管片设计中合理设置槽口和固定装置，以便实现盾构机的正常施工。
5.进行力学分析：盾构隧道管片的设计还需要进行力学分析。
通过有限元分析等方法，可以计算管片在施工和使用过程中的受力情况，进一步优化管片的结构和布置方式。
6.进行可靠性分析：除了力学分析外，盾构隧道管片的设计中还需要进行可靠性分析。
通过对管片进行静力、疲劳和耐久性等方面的分析，可以评估管片的安全可靠性，并提出相应的改进方案。
7.进行模拟试验：为了验证设计方案的合理性和可行性，盾构隧道管片的设计还需要进行模拟试验。
通过模拟试验可以获取管片在加载过程中的力学性能数据，进一步改进设计方案。
总结：盾构隧道管片设计是盾构隧道施工中非常关键的一环。
通过正确选择材料、优化管片结构、合理布置钢筋、考虑盾构机施工因素、进行力学分析、进行可靠性分析以及进行模拟试验等方法，可以设计出高质量、安全可靠的盾构隧道管片。
盾构工作井和接收井施工组织设计及对策
盾构工作井和接收井施工组织设计及对策一、盾构工作井和接收井的定义1.盾构工作井：是指盾构机的进出口及调整道口所在区域，通常位于隧道起始端一段距离的地面上。
它是盾构施工的起始点，也是盾构机组装、拆卸和维修的重要场所。
2.接收井：是指盾构机出洞以后，终止施工的地点。
它是盾构工程的末端点，也是安全、顺利完成盾构施工的关键部分。
二、施工组织设计要点1.盾构工作井施工组织设计要点：（1）工作井的选址要合理，要与隧道起始端的地质条件相匹配，同时考虑到工地布局、设备运输、安全施工等方面的因素。
（2）工作井的结构设计要满足盾构机组装、拆卸和维修的需要，包括井口大小、井壁开挖方式、井底排水等问题。
（3）工作井的施工组织要合理，包括盾构机的组装方法、材料、设备的进场安排以及施工时的临边防护等。
2.接收井施工组织设计要点：（1）接收井的位置要与隧道的末端点相匹配，同时考虑到后续的隧道设计和运营功能的要求。
（2）接收井的结构设计要满足盾构机出洞、拆卸和维修的需要，包括井口大小、井壁开挖方式、井底排水等问题。
（3）接收井的施工组织要合理，包括盾构机的出洞方式、材料、设备的进场安排以及施工时的临边防护等。
三、施工对策1.盾构工作井的施工对策：（1）合理选择工作井的位置和距离，避免盾构机在施工过程中出现难以预料的地质问题。
（2）加强工作井的防水排水措施，防止地下水和降水对施工的影响。
（3）优化工作井的设计，提高施工效率和安全性，尽量减少拆卸和组装过程中的人员伤害。
2.接收井的施工对策：（1）根据具体的施工情况，合理选择接收井的位置和结构形式，确保盾构机的顺利出洞。
（2）加强接收井的加固和防水措施，防止盾构机出洞后井壁失稳和地下水涌入。
（3）优化接收井的结构设计，降低施工难度和风险，提高施工效率和安全性。
总之，盾构工作井和接收井的施工组织设计是保证隧道工程顺利进行的基础工作。
通过合理选择位置、优化结构设计和加强施工组织措施，可以提高施工效率、降低风险，确保整个施工过程的安全和顺利进行。

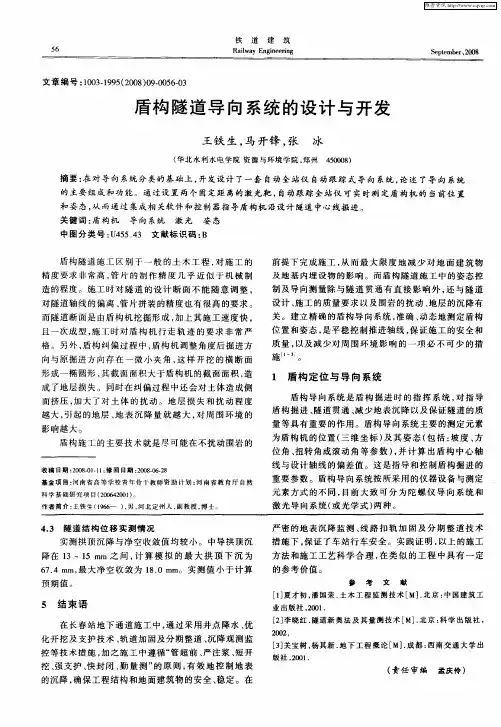

盾构隧道导向系统的设计与开发
实 测拱顶 沉降 与净 空收敛值 均较 小 。中导拱顶 沉
措 施下 ， 证 了车站行 车安 全 。实 践证 明 ， 保 以上的施 工
降在 １ ３～１ ｍ之 间 ， 算 模 拟 的 最 大 拱 顶 下 沉 为 ５ｍ 计
６ ． ｍ， 大净 空收敛 为 １ ． ｍ 。实 测值 小 于计 算 ７４ｍ 最 ８０ ｍ 预期值 。
和姿 态 ， 而通过 集成相 关软件 和控 制 器指 导盾 构机 沿设计 隧道 中心线掘进 。 从
关 键 词 ： 构 机 导 向 系统 激 光 姿 态 盾 中 图 分 类 号 ：４ ５ ４ 文 献 标 识 码 ： Ｕ ５ ．３ Ｂ
盾 构隧道 施工 区 别 于一 般 的土 木 工 程 ， 施 工 的 对 精度 要求非 常高 ， 片的 制作 精 度 几乎 近 似 于 机械 制 管
科学 基础 研 究 项 目（０ ６ ２ ０ ） ２０４０ １ 。
作者简介： 王铁 生 （９６ ） 男 ， １６ 一 ， 河北 定 州 人 ， 教授 ， 士 。 副 博
４ ３ 隧 道 结 构 位 移 实 测 情 况 ．
严 密 的地 表沉 降监 测 、 路 扣 轨 加 固及 分 期 整道 技 术 线
王铁 生 ， 开锋 ， 马 张 冰
（ 北 水 利 水 电学 院 资 源 与 环 境 学 院 ， 州 华 郑 ４００ ） ５０ ８
摘要 ： 对 导向 系统分 类的基础 上 ， 在 开发设计 了一 套 自动 全站仪 自动跟 踪 式导 向 系统 ， 论述 了导 向 系统
的 主 要 组 成 和 功 能 。 通 过 设 置 两 个 固 定 距 离的 激 光 靶 ， 自动 跟 踪 全 站 仪 可 实 时 测 定 盾 构 机 的 当前 位 置

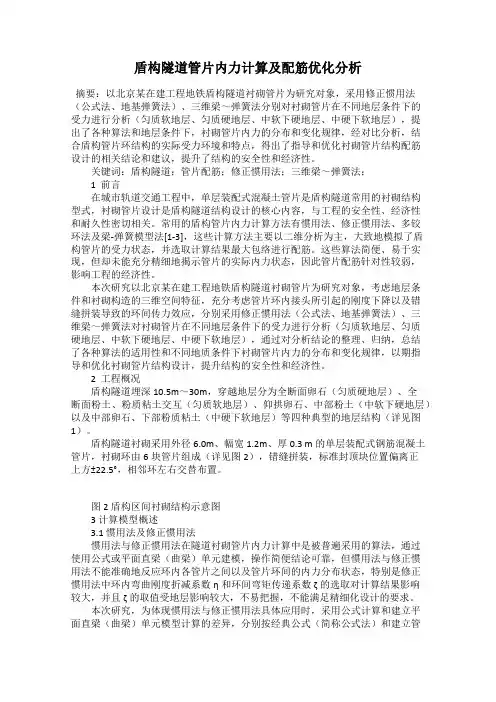

盾构隧道管片内力计算及配筋优化分析
盾构隧道管片内力计算及配筋优化分析摘要：以北京某在建工程地铁盾构隧道衬砌管片为研究对象，采用修正惯用法（公式法、地基弹簧法）、三维梁～弹簧法分别对衬砌管片在不同地层条件下的受力进行分析（匀质软地层、匀质硬地层、中软下硬地层、中硬下软地层），提出了各种算法和地层条件下，衬砌管片内力的分布和变化规律，经对比分析，结合盾构管片环结构的实际受力环境和特点，得出了指导和优化衬砌管片结构配筋设计的相关结论和建议，提升了结构的安全性和经济性。
关键词：盾构隧道；管片配筋；修正惯用法；三维梁～弹簧法；1 前言在城市轨道交通工程中，单层装配式混凝土管片是盾构隧道常用的衬砌结构型式，衬砌管片设计是盾构隧道结构设计的核心内容，与工程的安全性、经济性和耐久性密切相关。
常用的盾构管片内力计算方法有惯用法、修正惯用法、多铰环法及梁-弹簧模型法[1-3]，这些计算方法主要以二维分析为主，大致地模拟了盾构管片的受力状态，并选取计算结果最大包络进行配筋。
这些算法简便、易于实现，但却未能充分精细地揭示管片的实际内力状态，因此管片配筋针对性较弱，影响工程的经济性。
本次研究以北京某在建工程地铁盾构隧道衬砌管片为研究对象，考虑地层条件和衬砌构造的三维空间特征，充分考虑管片环内接头所引起的刚度下降以及错缝拼装导致的环间传力效应，分别采用修正惯用法（公式法、地基弹簧法）、三维梁～弹簧法对衬砌管片在不同地层条件下的受力进行分析（匀质软地层、匀质硬地层、中软下硬地层、中硬下软地层），通过对分析结论的整理、归纳，总结了各种算法的适用性和不同地质条件下衬砌管片内力的分布和变化规律，以期指导和优化衬砌管片结构设计，提升结构的安全性和经济性。
2 工程概况盾构隧道埋深10.5m～30m，穿越地层分为全断面卵石（匀质硬地层）、全断面粉土、粉质粘土交互（匀质软地层）、仰拱卵石、中部粉土（中软下硬地层）以及中部卵石、下部粉质粘土（中硬下软地层）等四种典型的地层结构（详见图1）。
盾构法隧道防水质量标准和检验方法(电力隧道工程-防排水工程)
5.5.9盾构法隧道防水工程1 适用范围：适用于在软土和软岩中采用盾构掘进和拼装钢筋混凝土管片方法修建的区间隧道结构。
2 检查数量：主控项目1）混凝土原材料及其他、防水材料：按现行有关标准的规定抽检。
2)同一配合比的管片混凝土，每30环留置抗渗试件一组，试验结果必须符合设计要求。
混凝土抗渗试件应在浇筑地点随机取样。
检验方法：检查试件抗渗试验报告。
3)防水密封条：品种、规格、性能必须满足设计要求，当设计无明确规定时，必须满足《地下工程防水技术规范》GB50108的要求。
防水密封条的环、纵向长度尺寸应由施工单位与防水密封条供应厂家根据管片的实际尺寸结合橡胶特性安装后确定。
产品进厂应有合格证书和性能检测报告，进厂后应逐一进行外观质量检验，并以每6个月同一厂家的防水密封条为一批，取样进行物理性能检验。
检验方法：检查防水密封条出厂试验报告和进厂(场)试验报告。
4）胶粘剂：胶粘剂质量应符合设计要求。
检验方法：检查胶粘剂出厂材质证明5）管片成品应定期进行检漏测试，检漏标准按设计抗渗压力恒压2小时，渗水深度不超过管片厚度的1/5为合格。
检查数量：管片正式生产后，每生产100环应抽查1块管片做检漏测试，连续三次达到检测标准，则改为每生产200环抽查 1块管片，再连续三次达到检测标准，最终检测频率为400环抽查1块管片做检漏测试。
如出现一次不达标，则恢复每100环抽查1块管片的最初检测频率，再按上述要求进行抽检。
检查方法：观察、尺量。
一般项目6）接缝：应全数检查。
7) 粘贴后的防水密封条不得有起鼓、超长和缺口现象。
检查数量：逐件检查检查方法：观察3质量标准和检验方法：见表5.5.9。
盾构隧道施工工艺及流程分析
盾构隧道施工工艺及流程分析盾构隧道施工工艺及流程分析是针对盾构隧道施工过程中的工艺及流程进行详细分析的内容。
盾构隧道作为一种现代化、高效率的隧道施工方法，广泛应用于城市地下交通、水工、排水、输水、排污等项目的施工中。
在盾构隧道的施工过程中，掌握正确的工艺和流程是确保施工质量和进度的关键。
一、盾构隧道的施工工艺1. 地质勘察与预测：在盾构隧道施工前，需要对隧道周边的地质情况进行详细勘察和预测，以便合理选择盾构机型、确定施工方案和预防可能出现的地质灾害。
2. 环境治理：在施工前应对周边环境进行治理，确保施工现场的环境符合要求，保护周边自然生态。
3. 沉井施工：沉井是盾构隧道施工的重要环节，先将井眼挖到一定深度，然后施工井筒，最后将盾构机运入井筒并进行组装，准备开始推进作业。
4. 盾构施工：盾构施工是通过推进装置带动盾构机沿隧道轨道进行推进，同时进行土层掘进、开挖、支护和同步运输等作业。
施工过程中需要根据地质情况采取相应的措施，确保施工安全和质量。
5. 隧道衬砌：在盾构推进完成后，进行隧道衬砌工作。
常见的衬砌材料有混凝土、钢筋混凝土、预制块等。
衬砌的目的是保护隧道的结构安全和使用寿命。
6. 其他工程：包括通风、排水、照明等，确保施工后的隧道能够正常使用。
二、盾构隧道施工流程分析1. 前期准备：进行地质勘察、方案设计、施工准备等工作，确定施工的目标和计划。
2. 施工准备：选定盾构机和推进装备，进行设备组装和调试。
3. 沉井施工：挖掘井眼并安装沉井筒，然后将盾构机运入井筒，进行组装和调试。
4. 开始推进：启动盾构机，沿隧道轨道进行推进，同时进行土层掘进、开挖、支护和同步运输等作业。
5. 盾构管片安装：在推进过程中，进行盾构管片的安装和衬砌，确保隧道结构的完整性和稳定性。
6. 终点施工：推进至终点后，进行补偿段和封顶工作，同时进行隧道衬砌的完善和其他工程设施的安装。
7. 竣工验收：对已完成的隧道进行验收，确保施工质量符合设计要求和相关标准。
