水蒸汽知识
第六章 水蒸气
压力不高时：
热能工程教研室
h1 u1 p1v1 0
三、温度为t、压力为p的饱和水
设想一个等压过程从 t = 0.01 oC 加热到 t
h h
' t, p
' 0.01o C , p
Ts
273.16 K
c p dT
s
' t, p
s
'
0.01o C , p
dT cp 273 .16 K T
热能工程教研室
例如：
处于平衡状态的汽 液混合物
沸腾中的液体
1、汽液相变的若干概念 5.饱和蒸汽压
饱和状态下的蒸汽压力，亦即液体沸腾时所
产生的气泡中的蒸汽压力称为饱和蒸汽压。
对应一定的温度应有一定的饱和蒸汽压； 反之： 一定的压力对应一定的饱和温度（ts）；
饱和蒸汽压随温度的升高而增大
热能工程教研室
w pdv
wt vdp
可逆过程
q Tds
热能工程教研室
水蒸气的基本过程
1、分析步骤： ①根据初态的两个参数{（p,t）， （p,x）或（t,x）}从表或图中查得 其它参数 ②根据过程特征和一个终态参数 确定终态，再从表或图上查得其 它参数
③根据求得的初、终态参数计算q， w等
热能工程教研室
五、压力为p的湿饱和蒸气
因为是两相混合物，需用干度x确定其状态
mv x ml mv
任一比参数y（如u、h、s、v等）可由下式计算：
yx xy 1 xy
"
热能工程教研室
'
六、压力为p的过热蒸气
在饱和蒸气的基础上继续加热，即得过热蒸气。
参数满足以下基本关系：
水蒸气知识点总结
水蒸气知识点总结一、水蒸气的特性1. 水蒸气是一种无色无味的气体，它是气态的水，分子式为H2O。
2. 水蒸气的密度较小，比空气轻，具有很好的扩散性，在空气中可以快速扩散。
3. 水蒸气的温度和压力会对其含量产生影响，温度越高水蒸气的溶解度越大，压力越大水蒸气的密度越大。
二、水蒸气的形成水蒸气主要是通过水的蒸发产生的。
当水受热升温后，其部分水分会转化成水蒸气。
水蒸气的形成还与空气中的湿度、温度等因素有关。
在地球上，水蒸气的来源主要包括海洋、河流、湖泊、植被等水域和陆地。
三、水蒸气的运动1. 大气中的水蒸气会随着风的运动而不断地移动。
水蒸气的运动在一定程度上决定了地球上的气候和天气。
2. 当水蒸气达到饱和状态时，会形成云，并在云中凝结成小水滴或冰晶，从而形成降水，如雨雪等。
四、水蒸气的作用1. 水蒸气在地球气候和天气方面起着至关重要的作用。
水蒸气的运动和分布直接影响了地球的温度分布和降水分布。
2. 水蒸气也是大气中的温室气体之一，在地球上的温室效应中发挥着重要作用。
3. 在生产生活中，水蒸气也有多种用途。
例如，用于加工制造、烹饪、暖气等。
五、水蒸气的测量1. 专业的气象观测站和实验室可以利用各种仪器和设备来对水蒸气进行测量，如水汽压计、湿度计等。
2. 通过测量水蒸气的含量和分布，可以更好地了解地球的气候和天气状况，对于气象预测、农业生产等具有重要意义。
综上所述，水蒸气作为地球上重要的气体之一，在地球的气候和生态平衡中发挥着重要作用。
了解水蒸气的特性、形成、运动和作用，有助于我们更好地认识地球的大气环境，并且可以为气象预测、防灾减灾等工作提供科学依据。
同时，在生产生活中也可以更充分地利用水蒸气的能源，推动节能减排工作。
希望通过本文的介绍和总结，读者可以对水蒸气有更深入的了解，增加对地球气候和天气的认识，为环境保护和气候变化防控做出更多的贡献。
培训资料(蒸汽中断应急预案)
❖ 饱和温度和饱合压力：处于饱和状态的工质温度，即相应压力下的沸腾 温度称为饱和温度。处于饱和状态的压力称为饱和压力，饱和温度随饱 和压力升高就升高，且二者一一对应。
一、水蒸汽的基本知识在克石化的生产过程和利用
❖ 1.4蒸汽所具有的能量 ❖ a.热能 ❖ 我们公司使用三种蒸汽，3.5MPa蒸汽、1.0MPa蒸汽、
❖ ①关闭汽源，以降低产生水击的蒸汽系统的压力。
❖ ②及时排出蒸汽系统内的水。
二、蒸汽中断事件应急预案
❖ 1 风险分析与事件分级 ❖ 1.1事故类型与危害分析 ❖ 可能导致公司蒸汽中断事件的原因大致有以下几点：其一蒸汽支线或主
线泄漏、断裂；其二供蒸汽设备损坏；其三出现大风、洪水、地震以及 地质灾害等，引起变电所失电、新水中断引发供汽中断。 ❖ 危害分析：若发生蒸汽中断事件，用蒸汽装置紧急停工，会对公司生产 造成严重影响，经济损失巨大，严重的会危及到公司生产安全。 ❖ 1.2适用范围 ❖ 克拉玛依石化公司蒸汽系统应急预案适用于热电厂、甲醇厂、炼油一联 合车间、炼油四联合车间等供汽和用汽单位。
二、蒸汽中断事件应急预案
3.1.4预警解除条件
应急指挥领导小组根据事态的发展情况，确认无引发蒸汽系统中断事件或 装置停工可能性时解除预警状态，将预警解除信息通过广播、通信、信息 网络等方式通知各应急处置组。
3.2 信息报告 3.2.1现场报警程序、方式和内容 报告程序：班长或值班干部—调度室—应急办公室主任—应急指挥小组 报告方式：可以采用电话、对讲机等 报告内容：蒸汽系统中断事件发生的时间、位置、原因等简要经过；蒸汽 系统中断事件的范围以及蒸汽系统中断事件造成的人员、设备损失；需要 报告的其它事项。
二、蒸汽中断事件应急预案
3.2.2相关部门24小时应急通讯联络方式 生产运行处值班室：6833121 、6833221、6833219、22135 热电厂值班室：6830014 、6830024 如有火灾或爆炸拨打火警电话：119 急救中心电话：120 3.2.3信息报送以及向外求援方式

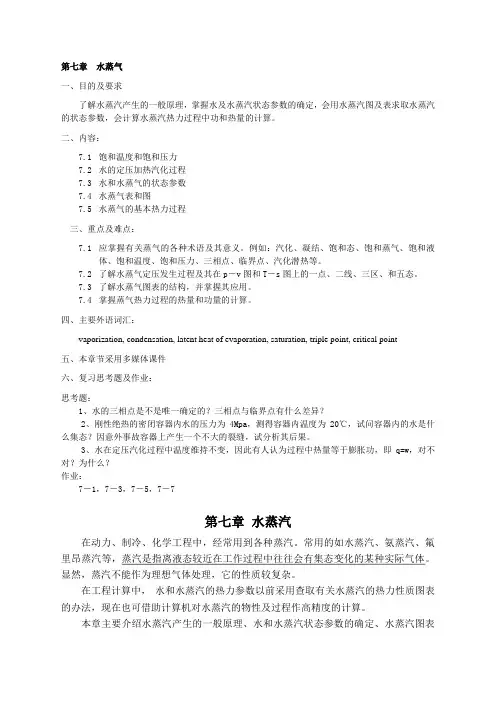

第七章 水蒸气
第七章水蒸气一、目的及要求了解水蒸汽产生的一般原理，掌握水及水蒸汽状态参数的确定，会用水蒸汽图及表求取水蒸汽的状态参数，会计算水蒸汽热力过程中功和热量的计算。
二、内容：7.1饱和温度和饱和压力7.2水的定压加热汽化过程7.3水和水蒸气的状态参数7.4水蒸气表和图7.5水蒸气的基本热力过程三、重点及难点：7.1应掌握有关蒸气的各种术语及其意义。
例如：汽化、凝结、饱和态、饱和蒸气、饱和液体、饱和温度、饱和压力、三相点、临界点、汽化潜热等。
7.2了解水蒸气定压发生过程及其在p－v图和T－s图上的一点、二线、三区、和五态。
7.3了解水蒸气图表的结构，并掌握其应用。
7.4掌握蒸气热力过程的热量和功量的计算。
四、主要外语词汇：vaporization, condensation, latent heat of evaporation, saturation, triple point, critical point五、本章节采用多媒体课件六、复习思考题及作业：思考题：1、水的三相点是不是唯一确定的？三相点与临界点有什么差异？2、刚性绝热的密闭容器内水的压力为4Mpa，测得容器内温度为20℃，试问容器内的水是什么集态？因意外事故容器上产生一个不大的裂缝，试分析其后果。
3、水在定压汽化过程中温度维持不变，因此有人认为过程中热量等于膨胀功，即q=w，对不对？为什么？作业：7－1，7－3，7－5，7－7第七章水蒸汽在动力、制冷、化学工程中，经常用到各种蒸汽。
常用的如水蒸汽、氨蒸汽、氟里昂蒸汽等，蒸汽是指离液态较近在工作过程中往往会有集态变化的某种实际气体。
显然，蒸汽不能作为理想气体处理，它的性质较复杂。
在工程计算中，水和水蒸汽的热力参数以前采用查取有关水蒸汽的热力性质图表的办法，现在也可借助计算机对水蒸汽的物性及过程作高精度的计算。
本章主要介绍水蒸汽产生的一般原理、水和水蒸汽状态参数的确定、水蒸汽图表的结构和应用以及水蒸汽热力过程功和热量的计算。
水蒸气的蒸发原理
水蒸气的蒸发原理一、引言水是地球上最重要的物质之一，无论是对于生命的存在还是人类的生活，水都起着至关重要的作用。
而水蒸气的形成和蒸发原理更是水循环中不可或缺的一环。
本文将探讨水蒸气的蒸发原理及其相关知识。
二、水蒸气的定义水蒸气是指水在一定温度下由液态转变为气态的状态。
当水分子的热运动达到一定程度时，它们将从液态转变为气态，形成水蒸气。
水蒸气是无色、无味的，是大气中重要的组成部分之一。
三、蒸发的过程蒸发是水从液态向气态转变的过程。
在液体表面，水分子因为热运动而具有不同的速度。
一部分水分子具有较高的速度，能够克服液体表面的吸引力，从而从液体中跃出，进入气态形成水蒸气。
这个过程被称为蒸发。
四、蒸发的影响因素蒸发的速率受多种因素的影响，主要包括以下几个方面：1. 温度：温度是影响蒸发速率的最主要因素之一。
温度越高，水分子的平均能量越大，热运动越剧烈，蒸发速率也就越快。
2. 湿度：湿度是指空气中所含水蒸气的含量。
当空气中的湿度较低时，空气中的水分子较少，水蒸气蒸发得较快；当湿度较高时，空气中的水分子较多，蒸发速率较慢。
3. 表面积：液体的表面积越大，水分子能够从液体中跃出的机会就越多，蒸发速率也就越快。
4. 气流：气流可以将水蒸气迅速带走，加快蒸发速率。
当有风吹过液体表面时，水分子与气流相互作用，蒸发速率会增加。
五、蒸发的应用蒸发是水循环过程中的重要一环，也是许多自然现象和工业过程中不可或缺的一部分。
以下是一些蒸发的应用：1. 太阳能热水器：太阳能热水器利用太阳能将水加热，当水温达到一定程度时，水分子开始蒸发形成水蒸气。
2. 蒸发冷却器：蒸发冷却器是利用蒸发的原理来降低温度的设备。
在蒸发冷却器中，水蒸气从液态水中蒸发出来，吸收周围空气的热量，从而使周围环境变凉。
3. 蒸发干燥：蒸发干燥是一种将液态物质转变为固态的过程。
在蒸发干燥过程中，液态物质首先蒸发成水蒸气，然后通过降温或吸附等方式使水蒸气再次凝结成固态。
水蒸气的特征
水蒸气的特征
水蒸气是水（H2O）的气体形式。
其主要特征如下：
1. 无色：水蒸气在空气中是无色的，难以直接观察到。
2. 密度：水蒸气的密度为0.59764千克/立方米（在100摄氏度/212华氏度/37
3.15开尔文条件下，压力为101330帕）。
3. 温室效应：水蒸气是一种温室气体，可以吸收和辐射地球表面的热量，对地球的气候产生影响。
4. 相变：水蒸气随着温度的升高和压力的变化会发生相变，如饱和蒸汽和过热蒸汽的转换。
5. 饱和蒸汽与过热蒸汽：在一定压力下，饱和蒸汽的温度是恒定的，不同的压力对应一个不同的饱和蒸汽温度值。
饱和蒸汽的品质不高，可能带有一些小水滴。
过热蒸汽是在饱和蒸汽的基础上继续加热得到的，其干度和温度较高。
6. 蒸发与凝结：当水温度超过100摄氏度时，水分子吸收足够大的内能，从液态转变为气态水。
蒸发过程中，水分子从液态脱离并进入空气中。
而在空气中，水蒸气遇到较低温度的物体时，会凝结成水滴。
7. 湿度：空气中的水蒸气含量与温度、压力等环境因素有关。
湿度较高时，空气中的水蒸气含量较大，可能导致露水、雾气等现象。
8. 凝结现象：大量水蒸气在空气中凝结时，会呈现一团白气状。
这种现象常被误认为水蒸气。
总之，水蒸气具有无色、低密度、温室效应、相变、饱和蒸汽与过热蒸汽、蒸发与凝结、湿度和凝结现象等特征。
水蒸气物理现象
水蒸气物理现象水蒸气是水在高温下发生气化形成的气体态水分子。
在自然界中，水蒸气是非常常见的物理现象，它在大气层中的存在对于维持地球的水循环和气候变化起着重要作用。
本文将介绍水蒸气的基本特性、形成过程以及在大气中的运动和相变等物理现象。
一、水蒸气的特性水蒸气是水分子在高温下气化形成的状态，具有以下特性：1. 水蒸气是无色无味的气体，无法直接观察到。
只有当水蒸气与冷凝物接触时，才能形成可见的水滴或云雾。
2. 水蒸气具有较轻的分子量，相对分子质量为18.015。
相比之下，氧气和氮气的相对分子质量分别为32.00和28.01，水蒸气的分子量较小，因此在大气中常常会比较活跃地运动。
3. 水蒸气是随温度和压力变化而变化的。
当温度升高或压力降低时，水蒸气的存在量会增加；相反，温度下降或压力增加会导致水蒸气的减少。
二、水蒸气的形成过程水蒸气的形成过程主要与水的气化过程相关，主要有以下几种形式：1. 蒸发：当水的温度升高，水分子会获得足够的能量，一部分水分子会脱离液体表面，形成气态的水蒸气。
蒸发是水从液态转变为气态的过程。
2. 沸腾：当水的温度升至100摄氏度时，水分子的平均能量大到可以克服液体表面的压力，大量水分子会同时从液体表面脱离，产生气体态的水蒸气。
沸腾是水在达到饱和状态时，液体内部释放出气体的过程。
3. 升华：当冰在低温下直接转变为水蒸气，称为升华。
水蒸气的形成过程不经过液态的阶段，直接由固态转变为气态。
三、水蒸气在大气中的运动水蒸气在大气中的运动起着重要的调节作用，保持着地球上的水循环平衡。
以下是水蒸气运动的几种方式：1. 对流：水蒸气通过对流运动，随着热空气上升，被带到较高的大气层中。
当水蒸气上升到较高的高度时，遇到较冷的大气层，会发生冷凝，形成云朵或雾霭。
2. 扩散：在大气层中，水蒸气会随着风的吹动而扩散，向周围的地区传播。
这种扩散现象导致了水蒸气的平衡分布，使得地球上各地的水分都能够得到合理的供应。
水蒸气的五个状态
水蒸气的五个状态水蒸气是一种常见的气体状态，在不同的条件下，它可以呈现出五个不同的状态。
本文将分别介绍这五个状态，并详细解释它们的特点和形成原因。
一、饱和水蒸气（Saturated Vapor）饱和水蒸气是指在一定条件下，水蒸气与液态水处于平衡状态的气体。
当水蒸气与液态水达到平衡时，它们的温度和压力都保持不变。
此时的水蒸气密度较高，分子间相互间隔较小，因此具有较高的能量和压强。
饱和水蒸气是水蒸气最常见的状态，例如在热水壶中水沸腾时产生的蒸汽就是饱和水蒸气。
二、过饱和水蒸气（Superheated Vapor）过饱和水蒸气是指在高于饱和状态下的水蒸气。
此时的水蒸气温度高于饱和温度，压力也较高。
过饱和水蒸气的分子运动较为活跃，能量较高，但由于没有液态水存在，它的压力并不随温度的升高而增加。
过饱和水蒸气常见于高温条件下，比如燃煤发电厂的锅炉中。
三、云雾（Cloud and Fog）云雾是由大量微小的水蒸气凝结而成的悬浮液滴。
当空气中的水蒸气遇冷遇凝结核时，就会形成云雾。
云雾可以分为云和雾两种形态，云主要在天空中形成，而雾则在地面附近形成。
云雾的形成需要一定的湿度和温度差异，通常出现在潮湿的环境中，如沿海地区或秋季早晨。
四、雾霾（Haze）雾霾是指大气中的颗粒物和气溶胶混合在一起形成的悬浮物质。
雾霾一般由燃烧排放物、工业废气、汽车尾气等污染物所形成。
雾霾天气常常导致空气污染，能见度下降，对人体健康和交通运输造成不利影响。
雾霾是水蒸气状态中的一种特殊形式，它让我们看到了水蒸气与其他物质相互作用的结果。
五、水蒸气冷凝（Condensation）水蒸气冷凝是指水蒸气从气态直接转变为液态的过程。
当水蒸气遇冷或遇到冷凝核时，分子之间会发生结合，形成微小的液滴。
水蒸气冷凝通常发生在冷凝器、云朵和冷饮杯等表面。
冷凝过程释放出大量的热量，因此在空调系统和冷冻设备中也有重要应用。
总结起来，水蒸气的五个状态分别是饱和水蒸气、过饱和水蒸气、云雾、雾霾和水蒸气冷凝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上表数据只是近似值，对不同建筑结构，材料、朝向、漏风量和地理位置均有不同，纬度越高的地区，热耗指标越高。
4、如何确定循环水量？如何定蒸汽量、热量和面积的关系？答：对于热水供热系统，循环水流量由下式计算：G=[Q/c(tg-th)]×3600=0.86Q/(tg-th)式中：G - 计算水流量，kg/hQ - 热用户设计热负荷，Wc - 水的比热，c=4187J/ kgo℃tg﹑th－设计供回水温度，℃一般情况下，按每平方米建筑面积2~2.5 kg/h估算。
对汽动换热机组，由于供回水温差设计上按20℃计算，故水量常取2.5 kg/h。
采暖系统的蒸汽耗量可按下式计算：G=3.6Q/r ⊿h式中：G - 蒸汽设计流量，kg/hQ - 供热系统热负荷，Wr - 蒸汽的汽化潜热，KJ/ kg⊿h - 凝结水由饱和状态到排放时的焓差，KJ/ kg在青岛地区作采暖估算时，一般地可按每吨过热蒸汽供1.2万平方米建筑。
5、系统的流速如何选定？管径如何选定？答：蒸汽在管道内最大流速可按下表选取：单位：（m/s ）在选择主管路的管径时，应考虑到今后负荷的发展规划。
7、水系统的空气如何排除？存在什么危害？答：水系统的空气一般通过管道布置时作成一定的坡度，在最高点外设排气阀排出。
排气阀有手动和自动的两种，管道坡度顺向坡度为0.003，逆向坡度为0.005。
管道内的空气若不排出，会产生气塞，阻碍循环，影响供热。
另外还会对管路造成腐蚀。
空气进入汽动加热器会破坏工作状态，严重时造成事故。
8、系统的失水率和补水率如何定？失水原因通常为何？答：按照《城市热力网设计规范》规定：闭式热力网补水装置的流量，应为供热系统循环流量的2%，事故补水量应为供热循环流量的4%。
失水原因：管道及供热设施密封不严，系统漏水；系统检修放水；事故冒水；用户偷水；系统泄压等。
9、水系统的定压方式有几种？分别是如何实现定压的？系统的定压一般取多少？答：热水供热系统定压常见方式有：膨胀水箱定压、普通补水泵定压、气体定压罐定压、蒸汽定压、补水泵变频调速定压、稳定的自来水定压等多种补水定压方式。
采用混合式加热器的热水系统应采用溢水定压形式。
（1）膨胀水箱定压：在高出采暖系统最高点2-3米处，设一水箱维持恒压点定压的方式称为膨胀水箱定压。
其优点是压力稳定不怕停电；缺点是水箱高度受限，当最高建筑物层数较高而且远离热源，或为高温水供热时，膨胀水箱的架设高度难以满足要求。
（2）普通补水泵定压：用供热系统补水泵连续充水保持恒压点压力固定不变的方法称为补水泵定压。
这种方法的优点是设备简单、投资少，便于操作。
缺点是怕停电和浪费电。
（3）气体定压罐定压：气体定压分氮气定压和空气定压两种，其特点都是利用低位定压罐与补水泵联合动作，保持供热系统恒压。
氮气定压是在定压罐中灌充氮气。
空气定压则是灌充空气，为防止空气溶于水腐蚀管道，常在空气定压罐中装设皮囊，把空气与水隔离。
气体定压供热系统优点是：运行安全可靠，能较好地防止系统出现汽化及水击现象；其缺点是：设备复杂，体积较大，也比较贵，多用于高温水系统中。
（4）蒸汽定压：蒸汽定压是靠锅炉上锅筒蒸汽空间的压力来保证的。
对于两台以上锅炉，也可采用外置膨胀罐的蒸汽定压系统。
另外，采用淋水式加热器和本公司生产的汽动加热器也可以认为是蒸汽定压的一种。
蒸汽定压的优点是：系统简单，投资少，运行经济。
其缺点是：用来定压的蒸汽压力高低取决于锅炉的燃烧状况，压力波动较大，若管理不善蒸汽窜入水网易造成水击。
（5）补水泵变频调速定压：其基本原理是根据供热系统的压力变化改变电源频率，平滑无级地调整补水泵转速而及时调节补水量，实现系统恒压点的压力恒定。
这种方法的优点是：省电，便于调节控制压力。
缺点是：投资大，怕停电。
（6）自来水定压：自来水在供热期间其压力满足供热系统定压值而且压力稳定。
可把自来水直接接在供热系统回水管上，补水定压。
这种方法的优点是显而易见的，简单、投资和运行费最少；其缺点是：适用范围窄，且水质不处理直接供热会使供热系统结垢。
（7）溢水定压形式有：定压阀定压、高位水箱溢水定压及倒U型管定压等。
运行中，系统的最高点必然充满水且有一定的压头余量，一般取4m左右。
由于系统大都是上供下回，且供程阻力远小于回程阻力，因此，运行时，最高点的压头高于静止时压头。
因此，静态定压值可适当低一些，一般为1~4m为宜。
最大程度地降低定压压值，是为了充分利用蒸汽的做功能力。
10、运行中如何掌握供回水温度？我国采暖系统供回水温差通常取多少？答：我国采暖设计沿用的规定：供水温度95℃，回水温度70℃，温差为25℃。
但近年来，根据国内外供热的先进经验，供回水温度及温差有下降趋势，设计供回水温度有取80/60℃，温差20℃的。
11、什么是比摩阻？比摩阻系数通常选多少？水系统的总阻力一般在什么范围？其中站内、站外各为多少？答：单位长度的沿程阻力称为比摩阻。
一般情况下，主干线采取30～70Pa/m，支线应根据允许压降选取，一般取60～120Pa/m，不应大于300 Pa/m。
一般地，在一个5万m2的供热面积系统中，供热系统总阻力20 ～25m 水柱，其中用户系统阻力2～4m，外网系统阻力4～8m水柱，换热站管路系统阻力8～15m水柱。
12、热交换有哪几种形式？什么是换热系数？面式热交换器的主要热交换形式是什么？答：热交换（或者说传热）有三种形式：导热、对流和辐射。
对面式热交换器来说，换热的主要形式是对流和导热，对流换热量的计算式是：Q=αA（t2-t1），导热换热量的计算式是：Q=（λ/δ）A（t2-t1）。
在面式热交换器中的传热元件两侧都发生对流换热，元件体内发生导热。
13、面式热交换器有哪些形式？其原理、优缺点各为何？答：面式热交换器的主要形式有：管壳式换热器、板式换热器、热管式换热器等。
它可细分成很多形式，其共同的缺点：体积大，占地大、投资大，热交换效率低（与混合式比较），寿命短；它们的优点是凝结水水质污染轻，易于回收。
14、普通的混合式热交换器有什么缺点？答：普通的混合式热交换器，蒸汽从其侧面进入，水循环完全靠电力实现，它虽具有体积小、热效率高的优点，但存在下列缺点：1、不节电，任何情况下都不能缺省循环水泵；2、不稳定，当进汽压力较低，或进水压力较高时，皆会出现剧烈的振动和噪声；3、同样，也存在凝结水回收难的问题。
15、供热系统常用到哪几种阀门，各有什么性能？答：供热系统常用到的阀门有：截止阀、闸阀（或闸板阀）、蝶阀、球阀、逆止阀（止回阀）、安全阀、减压阀、稳压阀、平衡阀、调节阀及多种自力式调节阀和电动调节阀。
其中截止阀：用于截断介质流动，有一定的节调性能，压力损失大，供热系统中常用来截断蒸汽的流动，在阀门型号中用"J"表示截止阀闸阀：用于截断介质流动，当阀门全开时，介质可以象通过一般管子一样，通过，无须改变流动方向，因而压损较小。
闸阀的调节性能很差，在阀门型号中用"Z"表示闸阀。
逆止阀：又称止回阀或单向阀，它允许介质单方向流动，若阀后压力高于阀前压力，则逆止阀会自动关闭。
逆止阀的型式有多种，主要包括：升降式、旋启式等。
升降式的阀体外形象截止阀，压损大，所以在新型的换热站系统中较少选用。
在阀门型号中用"H"表示。
蝶阀：靠改变阀瓣的角度实现调节和开关，由于阀瓣始终处于流动的介质中间，所以形成的阻力较大，因而也较少选用。
在阀门型号中用"D"表示。
安全阀：主要用于介质超压时的泄压，以保护设备和系统。
在某些情况下，微启式水压安全阀经过改进可用作系统定压阀。
安全阀的结构形式有很多，在阀门型号中用"Y"表示。
16、除污器有什么作用？常安装于系统的什么部位？答：除污器的作用是用于除去水系统中的杂物。
站内除污器一般较大，安装于汽动加热器之前或回水管道上，以防止杂物流入加热器。
站外入户井处的除污器一般较小，常安装于供水管上，有的系统安装，有的系统不安装，其作用是防止杂物进入用户的散热器中。
新一代的汽动加热器自带有除污器17、有时候发现有的用户暖气片热而有的不热，何故？如何解决？答：这叫作系统水力失调，导致的原因较复杂，大致有如下原因：（1）管径设计不合理，某些部位管径太细；（2）有些部件阻力过大，如阀门无法完全开启等；（3）系统中有杂物阻塞（4）管道坡度方向不对等原因使系统中的空气无法排除干净；（5）系统大量失水；（6）系统定压过低，造成不满水运行；（7）循环水泵流量，扬程不够；要解决系统失调问题，首先要查明原因，然后采取相应措施18、汽暖和水暖各有什么优缺点？答：汽暖系统虽有投资省的优点，但能源浪费太大，据权威部门测算，汽暖比水暖多浪费能源约30%，因此近年汽暖方式正逐步被淘汰。
汽暖浪费能源主要表现在：(1)国内疏水器质量不过关，使用寿命短，性能差，汽水一块排泄；(2)管系散热量大，除工作温度高的原因外，保温破坏，不及时维修也是原因之一；(3)系统泄漏严重，同样的泄漏面积，蒸汽带出的热量比水大得多。
汽暖除了不经济之外，还不安全，易发生人员烫伤和水击暴管事故。
很多系统运行中伴随有振动和水击声，影响人的工作和休息。
另外，汽暖房间空气干燥，让人感到不舒适。
水暖系统虽适当增加了投资，但克服了上述弊端。
查看全文| 阅读评论(3)暖通空调－常见设计知识及问题点汇总2006-10-11一般分类（一）系统设计问题1、水泵在系统的设计位置：一般而言，冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组；冷却水泵设在冷却水进机组的水路上，从冷却塔出来的冷却水经冷却水泵打回机组；热水循环泵设在回水干管上，从末端回来的热水经过热水循环泵打回板式换热器。
2、冷却塔上的阀门设计：2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置放置于水泵后面，主机前面。
4、过滤器前后的阀门过滤器前后放压力表。
5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分集水器6、1分集水器之间加电动压差旁通阀和旁通管(管径一般取DN50)6、2集水器的回水管上应设温度计.7、各种仪表的位置：布置温度表，压力表及其他测量仪表应设于便于观察的地方，阀门高度一般离地1.2－1.5m,高于此高度时，应设置工作平台。
8、机组的位置：两台压缩机突出部分之间的距离小于1.0m，制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组（离心，螺杆，吸收式制冷机）其间距为1.5－2.0m。
制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。
