*****钢结构软件应用培训手稿****一、门式刚架设计部分1、平面刚架设计：1.1、截面的分类和定义：注意定义截面类型，是轧制边还是焰切边。
1.2、抗风柱可以兼做摇摆柱输入；可以在框架输入时输入抗风柱，并考虑抗风柱平面外的风荷载（但不能考虑墙面荷载偏心带来的平面外弯矩）。
抗风柱和框架可以兼做摇摆柱或者仅做抗风柱（内力图不一样），可以修改抗风柱平面外（在框架平面）计算长度（加系杆或者隅撑）并生产施工图和相应节点图。
1.3、框架恒载输入必须输入吊车梁系统给柱带来的偏心力。
1.4、吊车参数：偏心指吊车梁中心相对钢柱中心的距离；加载高度为“吊车梁高+轨道高+垫板等厚度”。
注意：采用框架优化计算并读入时，要查看钢柱截面高度是否变大，因为可能导致荷载偏心值的变化。
然后再截面导入。
1.5、吊车梁计算书中的Rmax,Rmin,Tmax不包括吊车梁重的影响，Tmax已经为钢柱节点所有水平力之和（包括左右轮轨）。
1.6、构件自重放大系数：考虑的是钢结构计算截面外的附着物（如焊缝、油漆、防火涂料、节点板等导致的自重增加部分）。
1.7、净截面和毛截面的比值：考虑螺栓孔等削弱，当所有连接全部采用节点板连接或者局部加强时，可以取1.0。
1.8、活载不利布置对框架计算结果的影响：A、对单跨影响不大，挠度不变；B、对双跨中柱刚接：中柱影响最大，与中柱刚接的梁次之，边柱再次之，挠度变化比较大；C、对多跨中柱铰接：中柱影响最小，边柱次之，梁和挠度以及水平位移变化比较大。
1.9、独立基础设计输入：考虑常规基础设计，能计入基础梁传来的墙荷载和偏心（注意是设计值，否则结果偏差比较大）。
1.10、附加重的定义和输入：比如吊车梁的偏心集中力；砖墙维护（和钢柱有效拉结）带来的水平地震力增大（计入质点上下各一半），并有提示是否参加水平地震力计算。
1.11、构件验算规范的选择：对单层钢结构厂房框架计算输出的平面内外计算长度系数有误（按框架梁柱刚度比确定），按门式刚架输出图正确；所以出计算书要修改。
第4讲-钢结构软件基本操作-钢柱、钢梁绘制

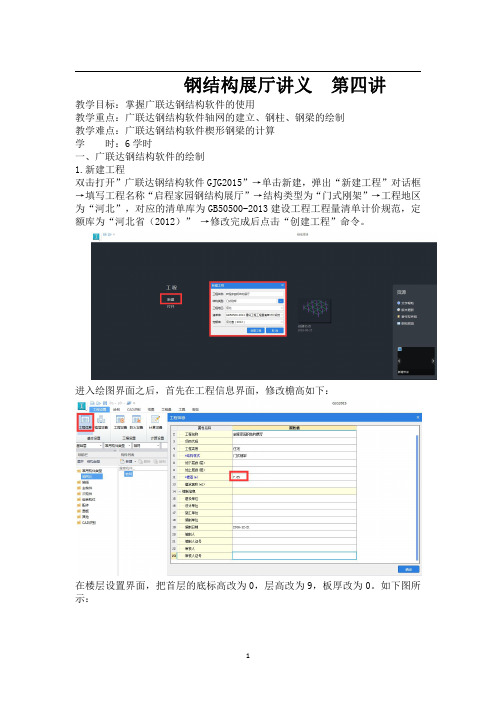

钢结构展厅讲义第四讲教学目标：掌握广联达钢结构软件的使用教学重点：广联达钢结构软件轴网的建立、钢柱、钢梁的绘制教学难点：广联达钢结构软件楔形钢梁的计算学时：6学时一、广联达钢结构软件的绘制1.新建工程双击打开”广联达钢结构软件GJG2015”→单击新建，弹出“新建工程”对话框→填写工程名称“启程家园钢结构展厅”→结构类型为“门式刚架”→工程地区为“河北”，对应的清单库为GB50500-2013建设工程工程量清单计价规范，定额库为“河北省（2012）”→修改完成后点击“创建工程”命令。
进入绘图界面之后，首先在工程信息界面，修改檐高如下：在楼层设置界面，把首层的底标高改为0，层高改为9，板厚改为0。
如下图所示：2.新建轴网在轴网界面，点击新建正交轴网，如下图所示：弹出的定义对话框里，在下开间输入如下数据：在左进深输入如下数据：双击新建下面轴网-1，进入绘图界面，轴网角度按照默认0输入确定即可。
3.绘制钢柱在主构件里面选择钢柱，新建钢柱，弹出截面库对话框，我们根据结施-04新建钢柱，快速搜索出我们需要的规格，找到对应规格之后，点击确定即可。
GZ1、GZ2、GZ3、GZ4、GZ5的定义新建均为上述步骤，不再赘述。
定义完成之后，根据结施10、结施11、结施12、结施13、结施14、结施15总共六张GJ详图分析钢柱的底标高、顶标高，在属性编辑-标高属性里面一一对应修改即可。
（备注：也可以把所有柱子画完后，三维状态下对应修改标高。
）下一步在绘图区域，绘制界面，选择点的命令，然后结合图纸结施-04进行绘图即可。
点画上之后，如果发现方向和图纸不相符，选中所画的柱子，右击在下拉菜单里面选择旋转命令即可。
旋转完成之后，会提示是否要删除原来的图元，选择是即可。
根据上述步骤，把图中所示所有钢柱绘制完成之后，标高对应修改完成，然后下一步绘制钢梁。
4.绘制钢梁(1)绘制普通H型钢梁在主构件里面选择钢梁，新建钢梁，弹出截面库对话框，我们根据结施-04新建钢梁，选择H型钢梁，快速搜索出我们需要的规格，找到对应规格之后，点击确定即可。
3D3S的一些使用经验
用3D3S计算门式刚架、钢框架的使用技巧本文用《3D3S》计算门式刚架、钢框架的使用技巧和注意事项。
讨论了腹板计算比限值和蒙皮效应。
轻钢结构是近年来国内兴起的一种新型结构形式。
它的优点在于：可适应大跨度、大面积、大柱网联合厂房的要求；厂房建设速度快、收效早；结构自重较轻，可减少基础的投资。
鉴于以上优点，业主在厂房建设中大多愿意使用轻钢结构，我院在近年来厂房设计中轻钢结构大有超越混凝土结构的趋势。
笔者有幸完成了天津逸仙科学园(门式刚架)和三环乐喜新材料有限公司{钢框架)两个工程。
在设计过程中经过深入研究和频繁使用《3D3S)，《钢结构设计规范GBJl7--88》《门式刚架轻型房屋钢结构技术规程ECSl02：98》和《冷弯薄壁型钢结构技术规范GBJl8--87》有几点体会拿出来供大家参考。
1 《3D3S》的使用《3D3S》是同济大学开发的用于钢结构设计的软件。
该软件可用于钢框架、门式刚架、自立塔架、钢屋架及吊车梁等各种钢结构的设计。
可用于平面分析，也可用于空间分析。
从使用角度来看，该软件学术分析强于实际工程的设计。
本院常用的是钢框架和门式刚架，由于门式刚架有快捷生成方式，这里并不多谈，主要讨论钢框架的计算。
《3D3S》的主要流程：建模一规定约束一截面-上荷载-内力分析一设计验算一节点一施工图。
基本操作可参见说明书，这里仅就使用中的几个问题加以讨论。
a、建模时一般只建立柱和主梁，次梁的建立可用主梁分段然后捕捉用分段后节点来建立。
如果遇到不规则框架可按规则框架建模，然后局部删除柱梁，必须注意这样会变节点和构件号。
b．规定约束时请注意次梁的约束，一般节点程序自动规定为固接，但一般框架次梁和主梁的连续铰接，这样必须将每个次梁选中然后将其两端转动使约束释放。
c．《3D3S》的线荷载输人非常方便，面荷载的输人有些繁琐，如果局部面荷载输错，那全部需要重输，所以需要谨慎。
《3D3S》的荷载中包括**和风荷载的计算，但是必须先计算**作用然后才能导风载。
