电流互感器使用范围和原理
电流互感器的原理和应用介绍

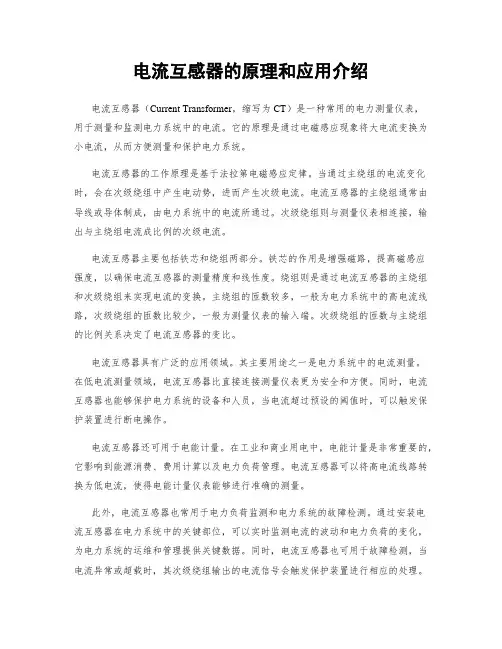

电流互感器的原理和应用介绍电流互感器（Current Transformer，缩写为CT）是一种常用的电力测量仪表，用于测量和监测电力系统中的电流。
它的原理是通过电磁感应现象将大电流变换为小电流，从而方便测量和保护电力系统。
电流互感器的工作原理是基于法拉第电磁感应定律。
当通过主绕组的电流变化时，会在次级绕组中产生电动势，进而产生次级电流。
电流互感器的主绕组通常由导线或导体制成，由电力系统中的电流所通过。
次级绕组则与测量仪表相连接，输出与主绕组电流成比例的次级电流。
电流互感器主要包括铁芯和绕组两部分。
铁芯的作用是增强磁路，提高磁感应强度，以确保电流互感器的测量精度和线性度。
绕组则是通过电流互感器的主绕组和次级绕组来实现电流的变换。
主绕组的匝数较多，一般为电力系统中的高电流线路，次级绕组的匝数比较少，一般为测量仪表的输入端。
次级绕组的匝数与主绕组的比例关系决定了电流互感器的变比。
电流互感器具有广泛的应用领域。
其主要用途之一是电力系统中的电流测量。
在低电流测量领域，电流互感器比直接连接测量仪表更为安全和方便。
同时，电流互感器也能够保护电力系统的设备和人员，当电流超过预设的阈值时，可以触发保护装置进行断电操作。
电流互感器还可用于电能计量。
在工业和商业用电中，电能计量是非常重要的，它影响到能源消费、费用计算以及电力负荷管理。
电流互感器可以将高电流线路转换为低电流，使得电能计量仪表能够进行准确的测量。
此外，电流互感器也常用于电力负荷监测和电力系统的故障检测。
通过安装电流互感器在电力系统中的关键部位，可以实时监测电流的波动和电力负荷的变化，为电力系统的运维和管理提供关键数据。
同时，电流互感器也可用于故障检测，当电流异常或超载时，其次级绕组输出的电流信号会触发保护装置进行相应的处理。
总结一下，电流互感器是电力系统中常用的测量和保护设备，它通过电磁感应原理将高电流变换为低电流，从而方便测量和保护。
电流互感器的主要应用包括电流测量、电能计量、电力负荷监测和故障检测等。
电流互感器的工作原理是
电流互感器的工作原理是
电流互感器，也称为电流变压器，是一种常用于测量电流的电气仪器。
它的工作原理是根据安培定律和磁感应定律的基本原理。
电流互感器内部由一根中心导线和若干匝的次级线圈组成。
当被测电流通过中心导线时，会产生一个相应的磁场。
次级线圈将由这个磁场感应出的磁通量变化引入其中，从而在次级线圈上感应出一个电动势。
根据磁感应定律，该电动势的大小与磁通量变化速率成正比。
为了测量电流互感器的一次侧电流，将其连接到载波装置或电流表上。
一次侧电流会通过中心导线产生磁场，这个磁场通过次级线圈产生电动势，最终被测量设备读取并显示。
电流互感器的工作原理使其具有非常高的绝缘性能，能够减小电流测量中的安全隐患。
同时，它具有宽工作频率范围和较高的测量精度，能够适应不同场合的需要。
需要注意的是，在使用电流互感器时，应确保其次级线圈的额定电流范围适合被测电流的大小，以免损坏设备。
此外，还需要根据实际情况选择合适的接线方式，以确保测量结果的准确性。
环形电流互感器原理-概述说明以及解释

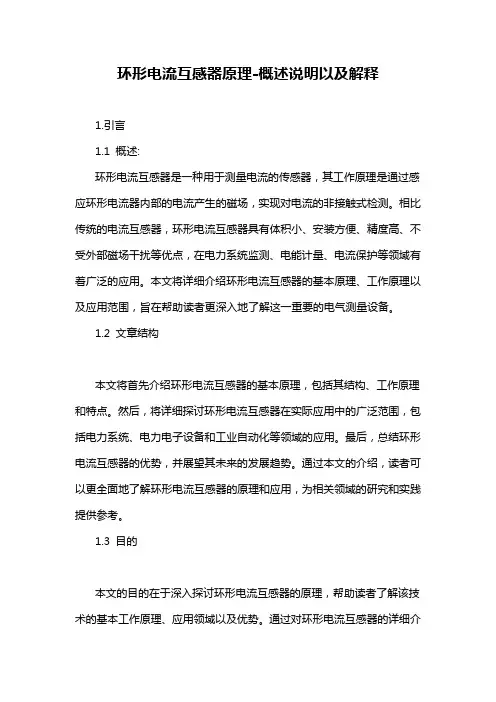

环形电流互感器原理-概述说明以及解释1.引言1.1 概述:环形电流互感器是一种用于测量电流的传感器，其工作原理是通过感应环形电流器内部的电流产生的磁场，实现对电流的非接触式检测。
相比传统的电流互感器，环形电流互感器具有体积小、安装方便、精度高、不受外部磁场干扰等优点，在电力系统监测、电能计量、电流保护等领域有着广泛的应用。
本文将详细介绍环形电流互感器的基本原理、工作原理以及应用范围，旨在帮助读者更深入地了解这一重要的电气测量设备。
1.2 文章结构本文将首先介绍环形电流互感器的基本原理，包括其结构、工作原理和特点。
然后，将详细探讨环形电流互感器在实际应用中的广泛范围，包括电力系统、电力电子设备和工业自动化等领域的应用。
最后，总结环形电流互感器的优势，并展望其未来的发展趋势。
通过本文的介绍，读者可以更全面地了解环形电流互感器的原理和应用，为相关领域的研究和实践提供参考。
1.3 目的本文的目的在于深入探讨环形电流互感器的原理，帮助读者了解该技术的基本工作原理、应用领域以及优势。
通过对环形电流互感器的详细介绍，读者可以更好地理解该设备在电力系统中的作用，以及如何有效地应用和使用它。
同时，本文也将展望环形电流互感器的未来发展方向，为读者提供对该技术的深入了解和思考。
希望本文可以为读者提供有益的信息，并促进环形电流互感器技术的进步和发展。
2.正文2.1 环形电流互感器的基本原理环形电流互感器是一种用于测量交流电流的装置。
其基本原理是利用法拉第电磁感应定律，当通过被测导体的电流变化时，产生的磁场会穿过环形电流互感器的铁芯，从而在次级绕组中感应出一个电流信号。
环形电流互感器的结构通常由一个铁芯和两个绕组组成。
被测导体穿过环形铁芯的中心孔，通过主绕组产生的磁场感应出次级绕组中的电流信号。
通过测量次级绕组的电流信号，可以准确地测量被测导体中的电流大小。
环形电流互感器的设计原理可以保证在不接触被测导体的情况下进行电流测量，从而实现了非接触式测量的功能。
互感器的原理及使用

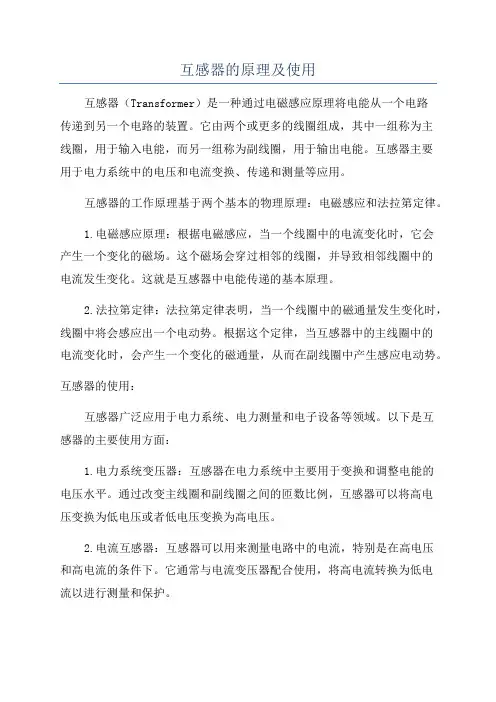

互感器的原理及使用互感器（Transformer）是一种通过电磁感应原理将电能从一个电路传递到另一个电路的装置。
它由两个或更多的线圈组成，其中一组称为主线圈，用于输入电能，而另一组称为副线圈，用于输出电能。
互感器主要用于电力系统中的电压和电流变换、传递和测量等应用。
互感器的工作原理基于两个基本的物理原理：电磁感应和法拉第定律。
1.电磁感应原理：根据电磁感应，当一个线圈中的电流变化时，它会产生一个变化的磁场。
这个磁场会穿过相邻的线圈，并导致相邻线圈中的电流发生变化。
这就是互感器中电能传递的基本原理。
2.法拉第定律：法拉第定律表明，当一个线圈中的磁通量发生变化时，线圈中将会感应出一个电动势。
根据这个定律，当互感器中的主线圈中的电流变化时，会产生一个变化的磁通量，从而在副线圈中产生感应电动势。
互感器的使用：互感器广泛应用于电力系统、电力测量和电子设备等领域。
以下是互感器的主要使用方面：1.电力系统变压器：互感器在电力系统中主要用于变换和调整电能的电压水平。
通过改变主线圈和副线圈之间的匝数比例，互感器可以将高电压变换为低电压或者低电压变换为高电压。
2.电流互感器：互感器可以用来测量电路中的电流，特别是在高电压和高电流的条件下。
它通常与电流变压器配合使用，将高电流转换为低电流以进行测量和保护。
3.电压互感器：互感器可以用来测量电路中的电压，并将高电压转换为低电压以进行测量和保护。
它通常与电压互感器配合使用，以提供相应的电压输入。
4.功率变换：互感器可用于将交流电能从一个电路传递到另一个电路，以便实现电能的变换、传输和分配。
5.控制系统：互感器也可以用于控制系统中的电能测量和调整，以便实现对电力系统的有效控制和管理。
6.仪表和测量：互感器可用于测量和检测电路中的电压和电流，以便于实现电能消耗的计量、监测和分析。
总之，互感器通过电磁感应原理实现电能的传递和变换。
它在电力系统和电子设备中起着至关重要的作用，用于变压、电流测量和电能控制等应用。
互感器原理和用途
互感器原理和用途
互感器原理：
互感器是一种将电能信号通过电磁感应原理进行转换的装置。
它由一个或多个线圈组成，其中一个线圈称为主线圈，另一个线圈称为副线圈。
主线圈通过输入电流，产生一个磁场，然后副线圈通过磁场的变化感应出电势，从而实现信号的变换和传递。
互感器的原理可以归结为“电磁感应”。
当主线圈通过电流时，产生的磁场会通过空间中的副线圈，从而在副线圈中感应出电势。
这个感应的电势大小与主线圈电流的变化率有关。
互感器用途：
1. 电能计量：互感器常用于电能计量中，可以将高电压线路上的电能转换为适合计量的低电压信号，便于计量仪表的使用。
2. 电流检测：互感器可以用于电流的测量和监测。
通过互感器，可以将高电流线路上的电流转换为低电流信号，方便测量仪表的使用，并确保安全操作。
3. 保护装置：互感器在电力系统的保护装置中起着重要的作用。
例如，当电力系统中出现故障时，互感器可感应出异常电流并触发保护装置，保护电力设备和系统的安全。
4. 变压器：互感器也是变压器的关键组成部分。
变压器中的主
线圈和副线圈就是互感器的具体实现。
电能通过互感器的相互感应原理，在主副线圈之间进行电压变换。
5. 电力监测：互感器在电力监测系统中被广泛应用。
通过互感器感应出的电压和电流信号可以被监测设备捕捉和分析，用于电力质量监测、电能管理等方面。
总结来说，互感器是一种将电能信号通过电磁感应原理进行转换的装置。
它的主要用途包括电能计量、电流检测、保护装置、变压器和电力监测等领域。
电流互感器
电流互感器基本介绍作用电流互感器（Current transformer 简称CT）[1]的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
使用1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联2）按被测电流大小，选择合适的变化，否则误差将增大。
同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。
电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。
另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。
因此，电流互感器二次侧都备有短路开关，防止二次侧开路。
在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。
一切处理好后方可再用。
4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。
例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。
互感器的作用和原理
互感器的作用和原理一、互感器的作用互感器又称仪用变压器，是电压互感器和电流互感器的统称。
电压互感器能将系统的高电压变成标准的低电压(100V或100/√3V)；电流互感器能将高压系统中的电流或低压系统中的大电流，变成低压的标准的小电流(5A或1A)，用于向测量仪表、继电器的电压和电流线圈供电，正确反应电力设备的正常运行和故障状况。
互感器的作用是:1、互感器与电气仪表配合，对线路的电压、电流、电能进行测量。
与继电保护及自动装置配合，对电力系统和设备进行过电压、过电流、过负荷和单相接地等保护；2、互感器能使测量仪表、继电保护装置和线路的高电压隔开，并且二次接地保障了工作人员与设备的安全；3、互感器将电压和电流变换成统一的标准值,以利于仪表和继电器的标准化。
4、互感器可使二次回路不受一次系统的限制，从而使接线简单化；5、互感器可使二次设备用低电压、小电流连接控制，便于集中控制。
二、电压互感器的工作原理电压互感器按其工作原理可以分为电磁感应原理和电容分压原理(在220kV以上系统中使用)两类。
常用的电压互感器是利用电磁感应原理工作的，它的基本构造与普通变压器相同。
主要由铁芯、一次绕组、二次绕组组成，电压互感器一次绕组匝数较多，二次绕组匝数较少，使用时一次绕组与被测量电路并联，二次绕组与测量仪表或继电器等电压线圈并联。
由于测量仪表、继电器等电压线圈的阻抗很大,因此,电压互感器在正常运行中相当于一个空载运行的降压变压器，它的二次电压基本上等于二次电动势值,且取决于恒定的一次电压值，所以电压互感器在准确度所允许的负载范围内,能够精确地测量一次电压。
三、电流互感器的工作原理电流互感器是按电磁感应原理工作的。
它的构造与普通变压器相似，主要由铁芯、一次绕组和二次绕组等几个主要部分组成。
所不同的是电流互感器的一次绕组匝数很少，使用时一次绕组串联在被测线路里。
而二次绕组匝数较多,与测量仪表和继电器等电流线圈串联使用。
运行中电流互感器一次绕组内的电流取决于线路的负载电流，与二次负载无关(与普通变压器正好相反)，由于接在电流互感器二次绕组内的测量仪表和继电器的电流线圈阻抗都很小，所以电流互感器在正常运行时，接近于短路状态。
互感器知识点总结思维导图
导语：互感器是一种将物理量（如电流、电压、力、位置等）转换成另一种物理量的装置。
它们在各种工业和科学应用中都发挥着重要作用。
本文将介绍互感器的基本概念、分类、特点以及常见的应用领域和发展趋势。
一、互感器的基本概念1. 互感器的定义互感器是一种能够将非电学量转化为电学量的装置，或者将电学量转化为非电学量的装置。
它们通常用于测量、控制、监测和保护系统中的各种物理量。
2. 互感器的工作原理互感器的工作原理通常基于某种物理现象，如电磁感应、压电效应、热敏效应等。
通过这些物理现象，互感器可以将输入的物理量转换成对应的电信号，或者将电信号转换成对应的物理量。
3. 互感器的分类根据转换的物理量（电流、电压、力、位置等）和工作原理（电磁式、压电式、热敏式等）的不同，互感器可以分为多种类型，如电流互感器、电压互感器、压力传感器、位移传感器等。
二、互感器的特点1. 灵敏度高互感器通常具有很高的灵敏度，可以准确地转换输入的物理量，并输出对应的电信号。
2. 可靠性强互感器通常采用优质的材料和精密的制造工艺，具有较高的可靠性和稳定性，在长期使用中能够保持准确性。
3. 跨度范围广许多互感器具有较宽的测量范围，能够满足不同应用场景的需求。
4. 多功能性强一些互感器具有多种功能，可以同时测量多种物理量或实现多种控制功能。
5. 体积小、重量轻随着科技的发展，互感器的体积和重量越来越小，便于集成和安装。
1. 工业自动化在工业自动化中，互感器被广泛应用于测量、控制和监测系统中的各种物理量，如温度、压力、液位、流量等。
2. 汽车电子在汽车电子系统中，互感器被用于测量发动机的转速、车速、油压、油温等重要参数，以保证汽车的正常运行。
3. 医疗保健在医疗保健领域，互感器用于监测和测量患者的生理参数，如体温、血压、心率等。
4. 智能家居在智能家居系统中，互感器用于感知环境中的各种物理量，如光照、温度、湿度等，并根据这些信息实现自动化控制。
5. 航空航天在航空航天领域，互感器被广泛应用于飞机、卫星等航空器设备的测量、控制和导航系统中。
