室内温湿度控制系统报告汇总
建筑室内热湿环境实验综述报告
建筑室内热湿环境实验综述报告摘要：在建筑环境评价中，室内温度与湿度是重要的评价指标，他们直接影响着室内空气质量和人体热舒适性。
过高或过低的温度都会降低人员的工作效率，过高的湿度会滋生霉菌，过低的湿度会造成皮肤干裂，眼疾和呼吸不适等。
室内温度与湿度还影响着建筑围护结构的寿命，工艺的质量和资料的保存。
同时，室内湿度还影响着建筑能耗，忽略湿度的影响会造成空调系统设备不恰当的选型。
关键词：热湿环境；解耦；实验；综述报告引言建筑室内热湿环境与人们工作生活息息相关，在典型的地域条件下，采用人工环境与能源利用技术创造适合人们生活与工作的健康、舒适、节能、环保的建筑环境，是专业工作者的己任。
室内热湿环境的实验研究，为建筑环境的创造提供数据参考。
1概述随着经济社会的发展和人民生活水平的提高，人们对室内热湿环境舒适度的重视程度逐渐增加．室内热湿环境的一项参数———空气温度一直是建筑物理研究领域的热点之一，而室内热湿环境的另一项重要参数———空气相对湿度往往没有引起足够的重视．空气湿度水平直接关系到环境的舒适度和人体健康．世界卫生组织对相对湿度的规定为:室内空气相对湿度应该全年保持在40%～70%之间，并且人生活在相对湿度为45%～65%的环境中最舒适．过高或者过低的湿度均会对人体造成不利影响．研究发现，当空气的相对湿度低于40%时，肺部和上呼吸道粘膜中的水分会大量损失，引起人体的免疫能力大大减弱．而当空气相对湿度达到80%以上时，人体水分的蒸发速度减慢，从而引起机体蒸发散热的功能阻滞，甚至会出现中暑等症状．此外，室内空气相对湿度的大小也会影响室内污染物的浓度和微生物的发生量．同时，由于空气温度与相对湿度高度耦合，因此室内湿环境的改变也会引起室内热环境产生变化，从而使得室内环境的舒适度发生变化． 2建筑室内热湿环境主要实验内容与方法2.1集中送风空调性能测试利用空调系统实验台，在现有的条件下尽可能准确得测定在某一种工况下工作的空调机制冷、制热能力。
温湿度控制系统的主机监控实现及网络故障研究的开题报告
温湿度控制系统的主机监控实现及网络故障研究的开题报告一、选题背景随着科技的不断进步，智能温湿度控制系统得到了广泛的应用。
其主要作用是通过对室内的温湿度进行监控和控制，从而实现对室内环境的优化调节。
而温湿度控制系统的主机监控实现及网络故障研究，更是该系统运行中必不可少的环节。
二、问题陈述在温湿度控制系统中，主机监控是实现温湿度控制的关键之一。
主机监控负责收集并处理来自传感器等控制设备采集到的数据，根据设定的控制算法进行计算和判断，并输出相关的控制指令。
而在主机监控运行过程中，网络故障是一个普遍存在的问题，它可能会导致主机监控无法正常运行，从而影响整个温湿度控制系统的稳定性和性能。
针对上述问题，本研究将着重研究温湿度控制系统主机监控的实现方法，并探索如何通过网络故障监测和处理，提高主机监控的稳定性和可靠性。
三、研究目的和意义本研究的主要目的是研究温湿度控制系统主机监控的实现方法，探索如何通过网络故障监测和处理，提高主机监控的稳定性和可靠性。
其具体意义如下：1. 为温湿度控制系统的实际应用提供技术支持和指导。
2. 提高温湿度控制系统的稳定性和可靠性，从而提高整个系统的性能和效率。
3. 推动温湿度控制系统与现代化智能化建筑的融合发展，拓展智能化建筑市场。
四、研究内容和方法本研究的主要内容包括：1. 温湿度控制系统主机监控的实现方法研究。
2. 网络故障监测和处理方法的研究。
3. 实验验证与案例分析，分析提出的方法在实际应用中的有效性和可行性。
本研究的方法如下：1. 文献资料法：主要是收集和分析相关文献和研究成果，了解已有的研究现状和成果。
2. 理论研究法：基于文献研究和实践经验，提出具体的实现方法和处理策略，并分析其原理和优缺点。
3. 实验研究法：通过搭建温湿度控制系统实验平台，对提出的方法进行验证和分析。
五、预期结果和创新点本研究将提出一种基于主机监控实现和网络故障监测与处理的温湿度控制系统的高效稳定的解决方案，实现温湿度控制系统的智能化和高效化。

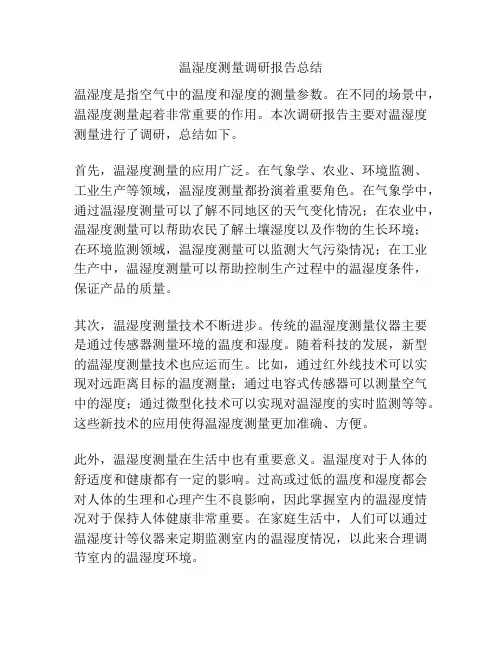

温湿度测量调研报告总结
温湿度测量调研报告总结温湿度是指空气中的温度和湿度的测量参数。
在不同的场景中，温湿度测量起着非常重要的作用。
本次调研报告主要对温湿度测量进行了调研，总结如下。
首先，温湿度测量的应用广泛。
在气象学、农业、环境监测、工业生产等领域，温湿度测量都扮演着重要角色。
在气象学中，通过温湿度测量可以了解不同地区的天气变化情况；在农业中，温湿度测量可以帮助农民了解土壤湿度以及作物的生长环境；在环境监测领域，温湿度测量可以监测大气污染情况；在工业生产中，温湿度测量可以帮助控制生产过程中的温湿度条件，保证产品的质量。
其次，温湿度测量技术不断进步。
传统的温湿度测量仪器主要是通过传感器测量环境的温度和湿度。
随着科技的发展，新型的温湿度测量技术也应运而生。
比如，通过红外线技术可以实现对远距离目标的温度测量；通过电容式传感器可以测量空气中的湿度；通过微型化技术可以实现对温湿度的实时监测等等。
这些新技术的应用使得温湿度测量更加准确、方便。
此外，温湿度测量在生活中也有重要意义。
温湿度对于人体的舒适度和健康都有一定的影响。
过高或过低的温度和湿度都会对人体的生理和心理产生不良影响，因此掌握室内的温湿度情况对于保持人体健康非常重要。
在家庭生活中，人们可以通过温湿度计等仪器来定期监测室内的温湿度情况，以此来合理调节室内的温湿度环境。
最后，温湿度测量存在一些问题和挑战。
例如，不同的温湿度测量仪器可能存在误差，需要进行校准；在复杂的环境中，温湿度的测量可能会受到其他因素的干扰；温湿度的长期监测和数据的处理也需要一定的技术支持等等。
因此，在温湿度测量领域还有一些问题需要进一步研究和解决。
综上所述，温湿度测量在各个领域中都有着广泛的应用。
随着技术的进步，温湿度测量技术不断更新，使得测量更加准确和方便。
在日常生活中，掌握室内的温湿度情况对于保持人体健康非常重要。
然而，温湿度测量仍然存在一些问题和挑战，需要进一步研究和解决。
相信随着科技的进步，温湿度测量技术将会越来越先进，并在更多领域中发挥重要作用。
温度控制系统报告
电子技术课程设计学院：专业班级：学生姓名：指导教师：完成时间：成绩：温度控制系统一．设计任务和要求课题简介：温度是一个与人们的生活环境、生产活动密切相关，也是仪器科学和各类工程设计中必须精确测定的重要物理量。
随着科学技术的发展，使得测温技术迅速发展，测温范围不断拓宽，测温精度不断提高，新的温度传感器不断出现，如光纤温度传感器、微波温度传感器、超声波温度传感器等。
由于检测温度的传感器种类不同，采用的测量电路和要求不同，执行器、开关等的控制方式不同，所以相应的硬件和软件也就不同。
但对于初次涉足电子产品的设计、制作来说，了解并实践一下传感器选择与测控电路的设计、制作的基本过程是很有必要的。
由于所涉及的知识面很广，相应的具体内容请参考本文中提示的《传感器原理及应用》，《测控电路》，《模拟电子技术基础实验与课程设计》，《电子技术实验》等书的有关章节。
应用二极管的温度传感器与集成运放设计温度测量与控制控电路，测量温度的范围为-65℃～200℃，工作电路输出二值输出；电路输出控制继电器工作，实现加热与制冷的转换控制，把控制对象温度控制在要求的范围之内（40℃～60℃）。
要求测控电路具有加热和制冷的指示功能。
培养综合应用所学知识来指导实践的能力。
设计一个具有温度检测，放大与控制的功能的温度监测系统。
用负温度系数热敏点去其作为温度传感检测加热装置—（实验中的加热装置可用一个100欧姆每瓦的电阻Rt模拟）的温度。
用检测到的温度信号控制加热器的开关K，将加热装置Rt的温度控制在一定范围内，具体设计要求为：1.当加热装置R1的温度小于50摄氏度时，开关K接通，加热器升温；2. 当加热装置R1的温度大于60摄氏度时，开关K断开，加热器降温；3.当加热装置R1的温度小于40或大于70摄氏度时，用发光二级管发光报警；二．设计目的1.学习电桥在温度信号在采集中的应用，掌握由双臂电桥和差分输入集成运算放大电路构成的桥式电路。
2.掌握滞回比较器的性能和调试方法。
智能家居 室内环境监测报告
智能家居室内环境监测报告智能家居室内环境监测报告一、背景介绍智能家居是指通过互联网和传感器等技术将家居设备进行连接和控制，从而实现家居生活的智能化和便捷化。
室内环境监测是智能家居系统中的一个重要功能，该报告旨在对智能家居室内环境进行监测和分析，以提供人们一个舒适、健康的居住环境。
二、室内温度监测智能家居室内环境监测系统通过室内温度传感器实时监测室内温度，并将数据反馈到控制中心。
根据历史数据统计分析，室内温度在夏季保持在适宜的25摄氏度左右，冬季则保持在20摄氏度左右。
在这一温度范围内，人们能够获得最佳的舒适感，有利于工作和居住。
三、室内湿度监测高湿度环境容易导致人们感到闷热和不适，而低湿度则会引发皮肤干燥等问题。
智能家居室内湿度监测系统通过湿度传感器实时监测室内湿度，并作出相应调控。
根据统计数据，室内湿度在40%~60%之间最为适宜。
因此，在湿度偏高或偏低时，智能家居系统将自动启动加湿器或除湿器来调整室内湿度，以提供舒适的居住环境。
四、室内光照监测充足的室内采光对人们的生活和工作至关重要。
智能家居室内光照监测系统通过光照传感器实时监测室内光照强度，并根据设定的标准值进行调控。
统计数据显示，室内光照强度应在300~500勒克斯之间，这能够满足人们的日常需要。
智能家居系统会根据时间和具体需求自动控制窗帘的开闭和灯光的亮度，以保持适宜的室内光照。
五、室内空气质量监测室内空气质量直接关系到人们的健康和舒适度。
智能家居室内环境监测系统通过空气质量传感器实时监测室内空气的温度、湿度、PM2.5等指标，并对空气质量进行评估。
根据相关标准，PM2.5浓度应保持在35微克/立方米以下，室内二氧化碳浓度应保持在800ppm以下。
当空气质量超出标准时，智能家居系统会及时进行通风或启动空气净化器来改善室内空气质量。
六、安全预警功能智能家居室内环境监测系统还具备安全预警功能。
系统将实时监测室内温度、湿度等参数，并在异常情况下发出警报通知家庭成员。
恒温恒湿房间的仿真模拟控制实验报告
建筑自动化实验报告题目：恒温恒湿房间的仿真模拟控制实验班级：建环1302班姓名：陈文博学号：U201315938指导教师：徐新华完成时间：2016年 5月一、 实验目的本次模拟仿真的目的是要满足在 秋（过渡季）、夏、冬三季的温湿度控制。
控制对象为温度和湿度，其中湿度为相对湿度，因为温度与相对湿度的耦合关系，而且在实际工况中，对温、湿度又有不同的精度要求，因此我们只需要在温湿度中选取其中一个进行精调，另外一个满足一定条件即可。
我们要做的工作便是在上述外界环境下，分别对温湿度进行控制。
其中温度控制：230.1t C =±，％1060±=φ湿度控制：％160±=φ，231t C =±本次实验主要是利用Mat lab 中Simulink 仿真模型模拟恒温恒湿机组在各种工作环境下的运行情况。
在模拟过程中，对于各季环境差异，我们主要考虑的是环境温度的不同，即显热负荷的差异。
同时，我们假设各种条件下房间内的产湿都是相同的，这主要是基于室内设备、人员没有变化。
我们需利用Simulink 仿真模型模拟恒温恒湿机组在各种工作环境下的运行情况，通过仿真实验找到合适的控制策略，实现房间里的恒温恒湿控制。
二、 实验控制方法由于所用控制器件的惯性及精度影响，很难在第一刻就能使调节后的空气温湿度达到要求。
而且处于保护设备和节能的角度考虑，我们没有必要总使设备运行在满负载工况下，同时避免在很小的区域内由于控制目标的波动而是其频繁启停，同时还得兼顾进行微调所能达到的幅度，因而根据设备自身参数要求，设定一个合适的粗调区是很重要的。
因此，我们的实验控制方法是先确定一个合适的房间温湿度粗调区，根据我们所需控制的恒温恒湿房间的温湿度控制要求：t=23℃，φ=60%，我们可以确定温度的粗调区为：T=23±1℃，φ=60%±10%，如下图所示：粗调使室内温湿度环境满足条件之后，便可以集中对温湿度中的一个因素进行调节。
室内环境中的智能温湿度控制研究
室内环境中的智能温湿度控制研究随着科技的不断进步和人们生活水平的提高，智能家居日益兴起。
智能温湿度控制技术作为其中的重要组成部分，对于提供舒适的室内生活环境起着关键作用。
本文将就室内环境中的智能温湿度控制进行详细探究，以期加深对这一领域的理解。
一、温湿度对室内环境的影响温湿度是室内环境中重要的两个参数，它们对人们的舒适度和健康状况有着直接的影响。
过高或过低的温度都会使人感到不适，而过高的湿度则易导致潮湿、闷热的感觉，过低的湿度则会导致皮肤干燥和呼吸道不适。
因此，保持适宜的温湿度对于人们的健康和舒适度至关重要。
二、智能温湿度控制技术的意义传统的温湿度控制方法存在一些问题，例如，无法实现精确的控制、过于耗能、缺乏灵活性等。
而智能温湿度控制技术则能够解决这些问题，具有以下几个方面的意义。
1. 提高能源利用效率：智能温湿度控制系统可以根据室内外环境变化，自动调节温度和湿度，以达到最佳舒适度和能源利用的平衡。
系统可以通过感知人们的活动情况、室内外的温湿度和能源负荷，实时调整控制策略，避免不必要的能源浪费。
2. 增加用户舒适度和健康感：通过智能温湿度控制系统，用户可以根据个人需求设定室内的温湿度范围，并实时监测室内环境的变化。
系统会根据用户的设定进行智能调节，为用户营造舒适、健康的室内环境。
3. 自动化管理和便利性：智能温湿度控制系统能够与其他智能家居设备进行联动，实现自动化的室内环境管理。
例如，当主人离开家时，系统可以自动调整温湿度，避免不必要的能源浪费；当主人驾车回家时，系统可以提前调节温湿度，为主人营造舒适的室内环境。
三、智能温湿度控制技术的研究方向目前，智能温湿度控制技术已经取得了一定的研究成果，但仍然存在一些挑战和需要进一步研究的方向。
1. 传感技术：目前市场上存在各种各样的温湿度传感器，但精度和可靠性方面仍有提升的空间。
未来的研究可以聚焦于开发更小巧、成本更低、更准确的传感器技术，以提高智能温湿度控制系统的性能。
单片机报告-温湿度控制器
可以通过四个按键方便地实现温湿度上下限的调整。
当温度或湿度超限后，报警信号点亮相应报警灯。如果配用三极管和继电器，该 信号也可以驱动继电器打开或切断风机、加热器等外部设备。
二、 硬件设计
1、设计框图 本研究设计的温湿度控制器框图如图 1 所示。
Keywords：MCU、Temperature Humidity Sensor、LCD
目录
摘 要................................................................................................................................1 ABSTRACT .......................................................................................................................1 第 1 章 绪论.................................................................................... 错误!未定义书签。
4
2、温湿度传感器器及检测电路
湖南人文科技学院毕业设计
图 2 DHT11 温湿度传感器外型及管脚 DHT11 温湿度传感器外型及管脚如图 2 所示。其中电源引脚的供电电压为 3.5--5.5V。传感器上电后，要等待 1s 以越过不稳定状态在此期间不要发送任 何指令。电源引脚（VDD，GND）之间可增加一个 100nF 的电容，用以去耦滤波。 DHT11典型应用电路如图3所示，其连接电路简单，只需要占用控制器一个I/O 口即可完成上下位的连接。建议连接线长度短于20时用5K上拉电阻,大于20米时根 据实际情况使用合适的上拉电阻，
