全国中考物理欧姆定律的综合中考真题分类汇总

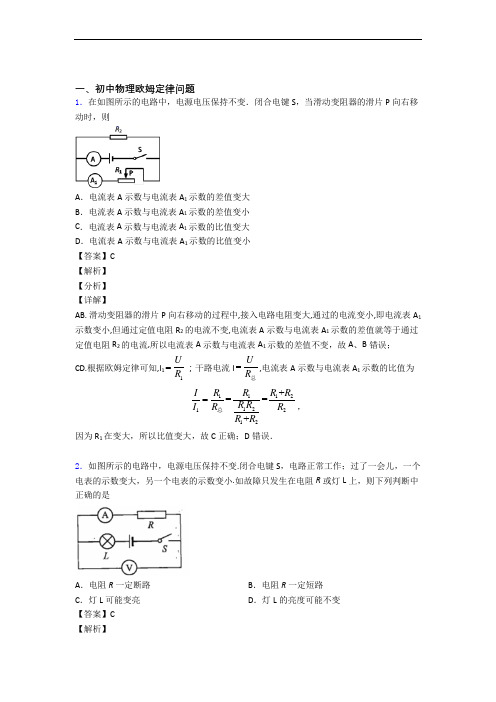

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R 1和R 2并联，电流表A1测量干路中的电流，电流表A 2测量通过R 2的电流，用电压为2U 的电源替换原来的电源，两电阻不变，由I =UR可知电流表A 1示数与A 2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A 1示数与A 2示数的比值1211222212111U I I I R R I U I I I R R +==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R 2的阻值变大，R 1的阻值不变，21R R 变大，2I I 变大，电流表A 1示数与A 2示数的比值变大，②可行，故选B 。

3．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是minmax9V18Ω0.5AURI===总那么滑动变阻器接入电路的最小阻值是Lmin min-18Ω-6Ω12ΩR R R===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是Lmax6Ω24Ω30ΩR R R=+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。

4．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

故选C 。

5．如图所示的电路中，电源电压为 6V 且保持不变，滑动变阻器 R 的规格为“40Ω 1A ”，定值电阻 R 1的规格为“10Ω 0.5A ”。

只闭合开关 S 、S 2，当滑动变阻器 R 的滑片 P 分别在 B 端和中点时，R 消耗的功率之比为 8：9。

则下列判断正确的是（ ）① 只闭合开关 S 、S 1，将 R 的滑片 P 从中点向右移动一段距离，电压表示数的变化量和电流表示数变化量的比值不变② 只闭合开关 S 、S 1，为保证电路安全，滑动变阻器 R 接入电路的阻值范围是 2Ω~40Ω ③ 只闭合开关 S 、S 1，为保证电路安全，定值电阻 R 1 的功率变化范围是 0.144W~0.9 W ④ 定值电阻 R 2 的阻值是10Ω A ．① ②B ．① ③C ．② ④D ．① ④【答案】B 【解析】 【详解】① 从图中可以看到，当只闭合开关 S 、S 1时，R 1与变阻器串联，电流表测电路中的电流，电压表测R 1的电压，将R 的滑片 P 从中点向右移动一段距离，由U IR =可知，两次电压表的读数分别是111U I R =、221U I R =，两式相减，可得到121121--U U I R I R =即1U IR ∆=∆，可得到1UR I∆=∆，由于R 1是定值电阻，所以电压表示数的变化量和电流表示数变化量的比值不变，① 正确；② 滑动变阻器R 的规格为“40Ω 1A ”，表示R 的最大电阻是40Ω，允许通过的最大电流是1A ，定值电阻R 1的规格是“10Ω 0.5A ”，表示R 1的电阻是10Ω，允许通过的最大电流是0.5A ，由串联电路电流的规律可知，电路的最大电流只能是0.5A ，从图中可以看到，电压表选用小量程，最大示数是3V ，由串联电路电压的规律可知，变阻器的最小电压是6V-3V 3V =由分压原理可知，变阻器连入电路的最小电阻110ΩR =，电路是串联的，根据欧姆定律可知此时电路的电流是'6V0.3A 0.5A 10Ω10ΩI ==<+变阻器R 连入电路的电阻越大，电压表的示数越小，电路的电流越小，所以变阻器R 连入电路的最大电阻是40Ω，故只闭合开关S 、S 1，为保证电路安全，滑动变阻器接入电路的阻值范围是10Ω~40Ω，② 错误；③ 只闭合开关 S 、S 1，为保证电路安全，根据2U P R=可知，当1R 的电压最小时，其功率也最小，当1R 的电压最大时，其功率也最大，即滑动变阻器R 接入电路的阻值范围是40Ω时，电压表的示数最小，由分压原理可知，此时R 的电压为1R 电压的4倍，由串联电路电压规律可知，1R 的最小电压是1min 16V 1.2V 5U =⨯=这时定值电阻1R 的最小功率是()221min1min1 1.2V 0.144W 10ΩU P R === 电压表的示数最大为3V ，这时定值电阻1R 的最大功率是()22V1max13V 0.9W 10ΩU P R ===所以定值电阻1R 的功率变化范围是0.144W~0.9 W ，③ 正确；④ 只闭合开关 S 、S 2，则2R 与变阻器串联，电流表测电路的电流，电压表测2R 的电压，滑动变阻器的滑片分别在B 端和中点时，R 消耗的功率之比为8：9，根据2P I R =可知()2212892R I R I ⎛⎫=⎪⎝⎭：： 解得122:3I I =：；根据电压不变时，电流与电阻成反比，可知22122R R I R I R +=+解得220ΩR =，④ 错误。

故选B 。

6．在图所示的电路中，W 为一个稳压管，其作用是确保C 、D 之间的电压U CD 不变，只要流过稳压管W 的电流在5mA 和25mA 之间，U CD 将稳定为15V 。

R 2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。

设电源电压U 为25V ，则当R 2变化时，为了确保U CD 为15V ，则R 1阻值为范围应为（ ）A ．250Ω~2000ΩB ．400Ω~500ΩC ．250Ω~400ΩD ．500Ω~2000Ω【答案】B 【解析】 【分析】 【详解】当R 2的电阻是1000Ω时，通过R 2的电流为15V=0.015A=15mA 1000Ω由于稳压管的电流范围是5mA 到25mA ，则通过R 1的电流为20mA 到40mA ，根据欧姆定律可以计算出R 1的电阻范围10V =5000.02A Ω，10V=2500.04AΩ 即R 1的电阻范围500Ω～250Ω之间；同理，当R 2的电阻是无穷大时，由于稳压管的电流范围是5mA 到25mA ，可以计算出R 1的电阻范围在2000Ω～400Ω之间；而这两部分的公共部分是400Ω～500Ω。

故选B 。

7．小李连接了图甲所示的电路，电源电压不变，电流表量程均为0.6A，定值电阻R1=10Ω，闭合开关S后再闭合开关S1或S2，将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A2示数的I-U图象如图乙，下列说法正确的是（）A．开关S1、S2闭合，电路中最小电流为0.15A B．电源电压为4VC．滑动变阻器的最大阻值为20ΩD．整个电路通过的最大电流为0.3A【答案】C【解析】【分析】【详解】当闭合开关S和S1时，电路为滑动变阻器与定值电阻R1串联，电压表测R1两端电压，电流表A2测整体电流，则由欧姆定律可知电压表与电流示数之比为定值电阻R1的阻值10Ω，观察乙图可知，a曲线表示闭合开关S和S1时的电表变化，则b曲线表示闭合开关S 和S2时的电表变化。
