倍压整流电路参数计算
整流电路分析
I
O
2 稳压管限幅
RF
ui
R：限流电阻。 一般取100 。
t uo
UZ
ui
R1
– +
A +
R
uo
DZ
DZ双向 稳压管
t
-UZ
§2.5.5 对数和反对数运算电路
1、对数运算电路
iR iD
vO vD
iD I S e vD /VT
iD vI vO VT ln VT ln IS RI S
t
uo (2)二极管上承受的 最高电压：
b (3) 输出电压平均值（Uo）：
U RM 2U2
(4)流过负载和二极 管的平均电流为
1 π 2 U U 2U sin td(t ) U 0.45U o L 2π 2 2 2 π 0
ID Uo 0.45 U2 IL RL RL
1 普通二极管限幅
R + D + + R rD Vth VREF (b)
+
(1) vI (Vth VREF ), v0 vi
R + +
I
O
VREF
+
I
VREF (a)
O
I
O
(2) vI (Vth VREF ) vo (Vth VREF )
R rD Vth VREF +
§2.5.2 整流电路
整流电路的任务：把交流电压转变为直流脉动的 电压。 常见的小功率整流电路，有单相半波、全波、 桥式和倍压整流等。 为分析简单起见，把二极管当作理想元件处理，即 二极管的正向导通电阻为零，反向电阻为无穷大。
电容倍压整流电路
电容倍压整流电路第一篇《电容倍压整流电路，你了解多少？》嘿，朋友们！今天咱们来聊聊电容倍压整流电路。
比如说，咱们常见的一些小型电子设备，像那种小小的手电筒，里面就可能用到了电容倍压整流电路呢。
这东西能把原本不太高的电压给翻倍，让小灯泡更亮。
想象一下，你在黑夜里走，手里的手电筒因为有了这个电路，发出更亮的光，照亮你前行的路，是不是很棒？其实电容倍压整流电路的原理也不复杂，就是通过电容的充放电来实现电压的提升。
就好像是一个小水桶，不停地接水倒水，最后倒出来的水比原来多了好多。
电容倍压整流电路在我们生活中发挥着不小的作用呢！第二篇《来，一起认识电容倍压整流电路》朋友们，今天咱们要说个挺有意思的东西，电容倍压整流电路。
给您举个例子，像那种能在停电时派上用场的应急灯，它能亮起来，说不定就有电容倍压整流电路的功劳。
这电路啊，就像是一个神奇的魔法盒子，能把输入的电压变大。
比如说，原本只有几伏的电压，经过它这么一处理，就能变成十几伏甚至更高。
打个比方，它就像个大力士，能把小小的力量变得大大的。
是不是很神奇？所以啊，可别小看了这个电路，它在很多地方都默默发挥着作用呢！第三篇《讲讲电容倍压整流电路那些事儿》大伙们，今天咱们来唠唠电容倍压整流电路。
您想想，有时候咱们用的一些电动玩具，为啥电池快没电了还能再玩一会儿？这里面可能就有电容倍压整流电路在帮忙。
它能把电池里那一点点剩余的电压给提升起来，让玩具多坚持一会儿。
就好像是在快要跑不动的时候，又有人在后面推了你一把。
比如说，一个小赛车玩具，本来速度慢下来了，因为这个电路，又能风驰电掣地跑起来。
这电容倍压整流电路，可真是个小能手！第四篇《电容倍压整流电路，不简单哟》各位亲，今天咱们聊聊电容倍压整流电路。
您知道吗？像那种能发出漂亮光芒的装饰灯串，说不定就是靠电容倍压整流电路才有那么美的效果。
这电路能把普通的电压变得更强大，让灯串更亮更耀眼。
就好比给一个普通人穿上了华丽的衣服，一下子变得光彩照人。
简单倍压 整流电路 原理 介绍

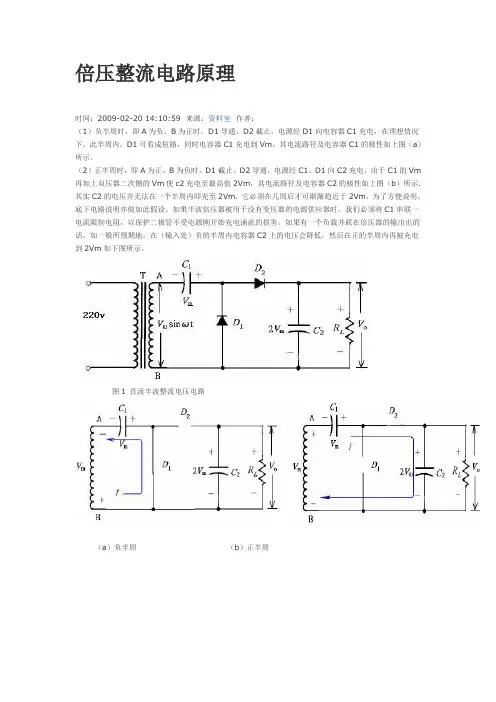

倍压整流电路原理时间：2009-02-20 14:10:59 来源：资料室作者：（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
大电流倍压整流电路
大电流倍压整流电路哎哟，说到这个“大电流倍压整流电路”，咱们得先想象一下，这就像是我们日常生活中那个万能的小药箱，各种症状都能解决，不过它可不是用来治感冒发烧的，而是解决电路电压不够看的问题。
比如说，你家里的电视屏幕突然黑了，不是电视坏了，而是电源供应不足。
这时候，咱就得请出“大电流倍压整流电路”这位“救火英雄”来拯救局面。
那它怎么做到的呢？简单来说，就像一个人，原本只能背一个书包，现在他想背三个，于是他就想办法给自己加了两个书包背带。
大电流倍压整流电路也是这样，它让原本只能承受一个电压的电路，通过一系列的“魔法”，变成了能承受多个电压的“大力士”。
那它具体是怎么做到的呢？咱们来聊聊。
首先，得有“变压高手”——变压器。
就像一个人学会了变魔术，变压器把电压变成你想让它变成的值。
不过，别忘了，这可是“大电流”倍压整流电路，得把电流也变变看。
于是，就有了“电流魔法师”——电流放大器。
这玩意儿有点像咱们小时候玩的那个“放大镜”，把电流“放大”一下，让它足够强大，去应对各种“高电压”的挑战。
哎呀，可别小看了这电流放大器，它可是整流电路中的“灵魂人物”。
它把交流电变成直流电，就像魔法师把魔法棒一挥，把各种乱七八糟的东西变成一个“有序”的世界。
可别以为这就结束了，这时候的电流可还是“小清新”呢，还得经过“电流整理师”——滤波器，把它整理得“服服帖帖”，才能让它去“拯救”电视机。
哎哟，说到这，咱们得聊聊一个有趣的话题。
有一次，我碰到一个“电路小白”，他说：“这整流电路，不就是把电压变高，电流变大的吗？”我笑得肚子疼，说：“兄弟，你这理解可真是‘清新脱俗’啊！”他说：“那你觉得呢？”我回答：“这整流电路，就像是在给你家的电水壶加个‘保温罩’，让水一直保持沸腾状态。
”当然，这只是一个形象的比喻，但确实能说明大电流倍压整流电路的重要性。
最后，给大家分享两个小建议：1. 了解电路的基本原理，这样才能更好地应对电路故障。
倍压整流原理
倍压整流电路倍压整流电路的实质是电荷泵。
最初由于核技术发展需要更高的电压来模拟人工核反应，于是在1932年由COCCROFT和WALTON提出了高压倍压电路，通常称为C-W倍压整流电路。
1、直流半波整流电压电路（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
838电子由于C1与C2串联，故输出直流电压，V0=Vm。
倍压电路原理详解
倍压电路原理详解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#倍压电路原理详解说明:要理解倍压电路,首先要将充电后的电容看作一个电源.可以和供电电源串联,就像普通的电池串联的原理一样.一、直流半波整流电压电路1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，此时供电电源和C1串联后电压为2Vm,于是向C2充电，使C2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.图1 直流半波整流电压电路（a）负半周（b）正半周需要注意的是:(1)其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
(2))如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
(3)如果有一个负载并联在倍压器的输出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
(4)正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
图3 输出电压波形二、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理1.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
2.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
电源电路中变压、整流、滤波电路详解
电源电路中变压、整流、滤波电路详解基础电路一般直流稳压电源都使用220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。
1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。
电源变压器由初级绕组、次级绕组和铁芯组成。
初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。
通俗的说，电源变压器是一种电→磁→电转换器件。
即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。
次级接上负载时，电路闭合，次级电路有交变电流通过。
变压器的电路图符号见图1。
图1变压器电路图符号2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。
在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。
（1）半波整流电路半波整流电路见下图。
其中B1是电源变压器，D1是整流二极管，R1是负载。
B1次级是一个方向和大小随时间变化的正弦波电压，波形如图2所示。
0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。
在 2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图3所示。
由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。
图2半波整流电路图图3半波整流波形图设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。
倍压整流电路的工作原理及电路分析
倍压整流电路的工作原理及电路分析
1.工作原理：
(1)变压器：倍压整流电路首先使用变压器将输入电压变压，通过改
变变压器的变比，可以将输入电压调整为所需的倍数。
(2)整流桥：经过变压器变压后的电压接入整流桥电路，整流桥电路
由四个二极管组成，根据输入电压的正负半周期，将电压的正负半波分别
导通，即可实现对输入电压的整流操作。
(3)滤波电容：整流桥输出的脉动电压通过滤波电容进行滤波，以减
小输出电压的脉动幅度，使得输出电压更加稳定。
2.电路分析：
为了更好地理解倍压整流电路的工作原理，我们可以进行电路分析，
将倍压整流电路简化为以下几个关键元件：变压器、整流桥和滤波电容。
(1)变压器：
(2)整流桥：
整流桥电路由四个二极管组成，四个二极管分别为D1、D2、D3和D4、根据输入电压的正负半周期，分别对应导通的二极管分别为：正半周期时
导通的是D1和D4，负半周期时导通的是D2和D3、当二极管导通时，输
出电压为输入电压，当二极管截止时，输出电压为0。
(3)滤波电容：
滤波电容主要用于对整流后的输出电压进行滤波操作，以使输出电压更加平滑。
通过滤波电容进行滤波后，输出电压会有一定的脉动，但是脉动幅度会显著减小。
在进行倍压整流电路的分析时，还需要考虑到电路元件的参数，如变压器的变比、二极管的导通压降以及滤波电容的容值等。
综上所述，倍压整流电路通过变压变换、整流桥和滤波电容等部件的协同作用，实现对输入电压的倍压操作，并对输出电压进行滤波，使得输出电压具有较好的稳定性。
掌握倍压整流电路的工作原理及电路分析对于电力电子工程师来说具有重要意义，能够帮助他们设计和优化相关电路。
