各种铁矿标准XRD图谱分析
XRF铁矿石应用
1150 % 。按上述实验方法制成熔融玻璃片 , 按上
述分析条件对各元素进行强度测量 。其中 , Co 对
Fe 做内标 , Br 对 Al 做校正 , 以强度对浓度回归制
作工作曲线 , 回归分析结果见表 2 。
表 2 回归分析结果
组分
TFe CaO MgO SiO2 Al2O3 P
S
数学模型 L T L T L T L T L T L T L T
ore is determined in quantity. It is proved based on a large quantity of data that it is of high precision , accuracy and reliability , being within the required tolerance. With it the analysis time shortened , work efficiency raised , labor strength lowered. Key Words : X - ray fluorescence spectrum ; iron ore ; melting method ; analysis
由表 3 可以看出 , TFe 的 RSD 值小于 015 % ,
其它元素的 RSD 值均小于 5 % , 故该方法的精密
度能够满足生产分析的要求 , 且重现性较好 。
313 准确度试验
为了得到准确的分析结果 , 采用 10 块试样 ,
用化学分析方法定值后 , 与仪器测量值进行比较 ,
作为监控试样对仪器的工作曲线进行校正 (表 4) 。
4191 5109 5111 4198 4192 5100 5110 5107 4194 4189 5101 5107 5101 01080 1160
X射线荧光法测定铁矿石中多种元素分析方法的研究
X射线荧光法测定铁矿石中多种元素分析方法的研究近年来，随着工业化进程的加快，对矿石资源的需求日益增长。
为了更好地利用矿石资源，研究和开发高效准确的矿石分析方法变得尤为重要。
在铁矿石中，含有多种元素，而准确测定这些元素的含量对于矿石的加工和利用有着重要的意义。
本文将介绍一种常用的分析方法，X射线荧光法，用于测定铁矿石中多种元素的含量。
X射线荧光法是一种基于物质受X射线激发后产生特定能量的荧光辐射的原理进行分析的方法。
在这个方法中，样品首先受到X射线的激发，然后发出特定能量的荧光辐射。
样品中不同的元素会发出具有特定能量的荧光辐射，通过测量这些荧光的强度和能量，就可以确定样品中各种元素的含量。
X射线荧光法具有诸多优势。
首先，这种分析方法对样品的前处理要求较低，样品的形状和状态可以是固体、液体或粉末，有机和无机物质均可分析。
同时，这种方法具有非破坏性的特点，样品在测定前后不会发生结构性的变化，可以对同一样品进行多次测定。
此外，X射线荧光法可以同时测定多个元素，分析速度快，准确度高，可以满足工业生产的需求。
然而，X射线荧光法也存在一些缺点。
首先，这种方法对样品的含量范围有一定的限制，当元素的含量过高或过低时，可能会对测定结果产生干扰。
其次，样品中含有一些元素可能会对测定其他元素的结果产生干扰。
因此，在使用X射线荧光法进行分析时，需要对样品进行前处理和稀释，以保证测定结果的准确性。
为了提高X射线荧光法的分析准确性和灵敏度，可以采取一些改进措施。
首先，可以通过优化仪器的参数和选择合适的分析条件来提高分析的灵敏度。
其次，使用标准样品进行校正和校准，以减小仪器的误差和漂移，提高测定结果的准确性。
此外，还可以结合其他分析方法，如ICP-OES、ICP-MS等，进行互补分析，以获得更准确的结果。
综上所述，X射线荧光法是一种常用的测定铁矿石中多种元素含量的分析方法。
通过优化测定条件、校正校准和与其他方法联合分析，可以提高分析结果的准确性和灵敏度。
X射线荧光法测定铁矿石多种元素分析方法研究
X射线荧光法测定铁矿石多种元素分析方法研究摘要：X射线荧光光谱分析方法在冶金、地质、化工、环保、生物等很多领域得到了不同程度的应用；铁矿石又是钢铁行业的重要原材料，其品质直接对钢铁行业产品的冶炼产生了直接性的影响；为了保证铁矿石的质量，X射线荧光检测法成了时间短、效果好的方法之一。
本文以X射线荧光光谱分析在我国铁矿石分析中应用为出发点进行展开分析，一共分析了粉末压片法XRF测定铁矿石、熔融法XRF测定铁矿石、钴内标法熔融测定铁矿石、其他方法五种，最后，从溶剂的选择、溶剂加量确定、内标元素的选择三个方面对X 射线荧光法测定铁矿石多种元素分析方法研究和探讨。
关键词：X射线荧光法；铁矿石；多种元素1.X射线荧光光谱分析在我国铁矿石分析中应用1.1粉末压片法XRF测定铁矿石粉末压片法XRF测定铁矿石在我国的铁矿石分析应用中比较广泛，主要的优势在于操作简单，分析时间短，速度快。
运用人工配样的标准进行As、Sb、Bi精确检测。
把天然基物加入到配置标准中去，前期进行半定量分析，选择一个代表作为基体，分别加入As、Sb、Bi等元素，配置出一定标准系列。
使用峰侧背景校正法，对于As、Sb、Pb、Fe进行扫描并确定正偏角位置。
对实际的铁帽样品进行模拟性实验，利用回归分析计算法进行经验系数的二次效应校正。
这个过程中Pb对As、Bi谱线的重叠性干扰，是把铁帽模拟样本作为直接基体，调价不同量的干扰性元素，进而加以检测，最后计算出干扰系数大小。
1.2熔融法XRF测定铁矿石铁矿石中不同的颗粒之间的矿物质组成存在着很大的差异，元素之间大小也存在着不一致性，这样使得粉末压片没有办法消除这些差异。
上个世纪五十年代，国外一个发明家发明了玻璃熔X射线荧光测定铁矿石，得到了广泛性的应用。
根据样品的不同性质，溶剂稀释情况差异，操作人员的差异，而选择不一?拥姆椒ā４蟛糠质堑ザ朗褂?Li2B4O7以十比一溶样比，1050摄氏度熔融制样对铁矿中的Fe、Si、Al、Ca、Mg、Mn、Ti、P、S等成分进行检测，随着稀释率的提高，高含量的精密度也随之上升。
铁矿石的X射线衍射(XRD)分析
铁矿石的 X 射线衍射（XRD）分析
检测设备参数设置
被测样品
仪器工作条件 分析软件及 数据库
测试仪器 靶材 X 射线管电压 步宽 软件 数据库
粉体 xhdft-1/小颗粒块体 xhdkt-2 美国伊诺斯 XRD-BTX Co 30KV 0.04 XPowder PDF
单位 地址
美国伊诺斯（Innov-x）中国服务中心——深圳市莱雷科技发展有限公司 深圳市宝安中心区海秀路21号龙光世纪大厦A栋3楼51号
联系方式
021-54165877 郭瑷铭 18721312551
检测结果分析
XRD-BTX 图片
样品及编号 粉体 xhdft-1 小颗粒块体 xhdkt-2
物相
化学式
石英（Quartz low）
Si O2Байду номын сангаас
菱铁矿（Siderite）
Fe C O3
黄铁矿（Pyrite）
Fe S2
黄铁矿（Pyrite）
Fe S2
小颗粒块体 xhdkt-2 衍射谱及晶间距 d 值 小颗粒块体 xhdkt-2 拟合谱
石英（Quartz low）
Si O2
其他微量(<1%)矿物……不详 ！
在 PDF 中的编号 781253 080133 260801 060710 050490
质量分数 W% 22.8% 23.7% 34.1% 66.8% 3.0%
三、 样品衍射图谱
粉体 xhdft-1 衍射谱及晶间距 d 值 粉体 xhdft-1 拟合谱
X射线荧光法测定铁矿石中多种元素分析方法的研究
X射线荧光法测定铁矿石中多种元素分析方法的研究发表时间：2020-04-29T16:12:44.310Z 来源：《科学与技术》2019年第22期作者：张丽曹伟[导读] 铁矿石是钢铁行业中的重要材料，其质量和钢铁冶炼有着最直接的影响摘要：铁矿石是钢铁行业中的重要材料，其质量和钢铁冶炼有着最直接的影响，因此需要对铁矿石进行检测以充分了解各元素含量，保证铁矿石的质量。
X射线荧光法是经常使用的测定方法，但不同X射线荧光法对铁矿石元素分析也有所不同，文章主要对利用X射线荧光法分析铁矿石元素时的不同方法进行了分析，以全面、深入的了解X射线荧光法在铁矿石分析中的应用。
关键词：X射线荧光法；铁矿石；分析方法铁矿石是钢铁行业中的重要材料，其品质对钢铁行业产品的冶炼有着最直接的影响，因此钢铁行业在进行冶炼时需要对铁矿石质量进行检测以确保铁矿石的质量。
铁矿石检测时X射线荧光法是一种经常使用且测量时间相对较短、效果较好的一种方法。
本文针对X射线荧光法在测定铁矿石多种元素的分析方法进行了研究，以深入、全面的了解X射线荧光法在铁矿石检测中的应用。
如表1为X射线荧光分析铁矿石重点元素分析范围。
X射线荧光法是利用激发源对待测样品进行照射使其能够产生荧光射线，并利用X射线荧光仪对待测样品中的相关元素特征、照射量率等相关信息记录下来，通过相关记录对样品中的成分及含量进行分析和确定。
这种方法由于操作简单、用时较短等优点在多个行业和领域内如地质、生物、冶金、环保等得到了较为广泛的应用。
随着X射线荧光法应用的日益广泛，目前铁矿石各元素分析中也开始经常使用X射线荧光法这一方法。
但铁矿石元素检测时由于铁矿石对地域要求较大，不同地区的铁矿石中其质量差别很大，使得其中的矿物效应、物理效应等也有很大的不同，这些不同则影响了X射线荧光法对铁矿石的分析。
如经常使用的压片法其检测结果往往不精确。
但铁矿石成分检测时如果事先对铁矿石进行熔融稀释，则其中的杂质能有效的被消除，使得采用荧光法进行成分分析时其精确度能够有效提高。
铁矿石_萤光X线分析方法(日语翻译)
铁矿石—萤光X线分析方法二○○○年三月二十日铁矿石—萤光X线分析方法此规格是根据原来的JIS M8205：1983中的内容结合目前最新技术及实际情况而修改的。
此规格对应的是国际规格ISO 9516：1992中的相关内容。
此规格适用于铁矿石的萤光X线分析方法。
此规格相对应的国际规格如下所示：ISO 9516:1992铁矿石测定硅，钙，锰，铝，钛，镁，磷，硫和钾-波长色散X射线荧光光谱法下面所举的规格从此规格中引用的各内容，构成了本书规定的一部分。
此引用的内容适用的最新版。
萤光X线分析方法通则铁矿石—分析方法通则分析方法中一般事项依据JIS K 0119及JIS M S202内容萤光X线分析方法依下所示此方法为依附内容所述指的是适用于铁矿石中表1中所示II成分的定量范围规定，只是在这里所说的铁矿石指的是为红铁矿、磁铁矿、褐铁矿、烧结矿、砂铁及条形团矿等。
表1 适用的定量成分及定量范围附件(规定)萤光X线的分析方法1、主要内容：用溶解剂将试（验）料溶解以后制成玻璃粉，装进萤光X线分析装置中的试料室，用X线照射在分析面上，依据试料中产生的萤光X线强度来最终判定。
2、定义：此规定中出现的主要词语相关定义，除了JIS K0119中规定的以外，其它的依下所示。
a)铁矿石标的物：带有认证值的铁矿石认证标的物或定量成分标准值是指利用日本工业规格等大众公用的化学分析方法制定（1）的均质物。
注（1）：用化学分析方法决定标准值时，除了要一并分析铁矿石认证标的物，还要有必要确认定量值满足的各分析方法中相对的标的物，可允许差值范围，允许值差的判定方法详见JIS M8202。
3、装置与器具3.1 萤光X线分析设备见JIS K0119中4（设备）的内容，JIS K0119中7（检测操作）及11（装置的检查）中规定内容主要适用于设备的调整方面。
使用的设备为即使达到本书表1中表示的定量范围定量下限也可保持敏感度的（装置）。
3.2 玻璃粉的制作装置：玻璃粉的制作设备，作为加热方法是可以有电炉、煤气喷灯高频率诱导炉等的情况。
地质样品中铁矿石的物相分析与探讨
地质样品中铁矿石的物相分析与探讨一、引言铁矿石是重要的金属矿石资源，广泛应用于冶金工业和建筑工程等领域。
地质样品中的铁矿石物相分析对于了解矿石的性质和分布具有重要意义。
本文将对地质样品中铁矿石的物相分析进行探讨，为矿石资源的开发和利用提供参考。
二、地质样品中铁矿石的特征铁矿石主要以赤铁矿和磁铁矿为主要成分，赤铁矿主要以Fe2O3为主要成分，磁铁矿则以Fe3O4为主要成分。
在地质样品中，铁矿石常常与其他矿物和岩石混合存在，需要通过物相分析才能准确确定其成分和性质。
三、地质样品中铁矿石的物相分析方法1. X射线衍射分析X射线衍射分析是一种常用的物相分析方法，通过衍射图谱可以确定矿物晶格结构和成分。
对于地质样品中的铁矿石，X射线衍射可以准确鉴定出赤铁矿和磁铁矿的存在，并对其结构和性质进行深入分析。
2. 电子显微镜扫描分析电子显微镜扫描分析可以在微观层面对地质样品中的铁矿石进行表面形貌和成分分析。
通过电子显微镜扫描分析可以观察到矿物的晶体形貌和微观组织特征，对其性质进行准确描述。
3. 磁性分析由于磁铁矿具有较高的磁性，可以通过磁性分析来快速鉴别出地质样品中的磁铁矿成分。
磁性分析可以通过磁化曲线和磁化率等参数来确定矿石中磁性物质的含量和性质。
四、地质样品中铁矿石的物相分析结果及探讨通过上述物相分析方法，可以得到地质样品中铁矿石的成分和性质。
X射线衍射分析结果显示，地质样品中存在赤铁矿和磁铁矿两种主要成分，其中赤铁矿占70%，磁铁矿占30%。
电子显微镜扫描分析显示，赤铁矿呈现出六方晶系结构，微观组织呈现出粒状和层状分布，磁铁矿呈现出立方晶系结构，微观组织呈现出块状和颗粒状分布。
磁性分析结果显示，地质样品中具有较强的磁性信号，表明磁铁矿含量较高。
X射线荧光光谱法同时测定铁矿石中主次量组分

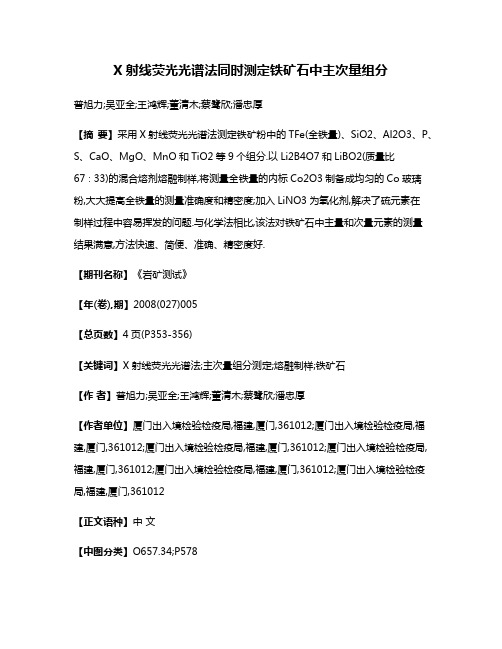

X射线荧光光谱法同时测定铁矿石中主次量组分普旭力;吴亚全;王鸿辉;董清木;蔡鹭欣;潘忠厚【摘要】采用X射线荧光光谱法测定铁矿粉中的TFe(全铁量)、SiO2、Al2O3、P、S、CaO、MgO、MnO和TiO2等9个组分.以Li2B4O7和LiBO2(质量比67∶33)的混合熔剂熔融制样,将测量全铁量的内标Co2O3制备成均匀的Co玻璃粉,大大提高全铁量的测量准确度和精密度;加入LiNO3为氧化剂,解决了硫元素在制样过程中容易挥发的问题.与化学法相比,该法对铁矿石中主量和次量元素的测量结果满意,方法快速、简便、准确、精密度好.【期刊名称】《岩矿测试》【年(卷),期】2008(027)005【总页数】4页(P353-356)【关键词】X射线荧光光谱法;主次量组分测定;熔融制样;铁矿石【作者】普旭力;吴亚全;王鸿辉;董清木;蔡鹭欣;潘忠厚【作者单位】厦门出入境检验检疫局,福建,厦门,361012;厦门出入境检验检疫局,福建,厦门,361012;厦门出入境检验检疫局,福建,厦门,361012;厦门出入境检验检疫局,福建,厦门,361012;厦门出入境检验检疫局,福建,厦门,361012;厦门出入境检验检疫局,福建,厦门,361012【正文语种】中文【中图分类】O657.34;P578铁矿石是钢铁工业的主要原料。
随着我国钢铁工业的迅猛发展，我国铁矿石的进口量猛增，传统的化学分析方法由于操作繁琐、周期长等原因，已经远远不能满足快速检测的需求。
X射线荧光光谱法(XRF)由于其快速、准确等优点已在铁矿石的检测中得到广泛的应用[1-3]。
一些国际国内标准化组织已经制定了铁矿石的X射线荧光光谱分析标准[4-6]；但因为其测量准确度和精密度远远达不到化学分析法的要求,这些标准方法中都仅将全铁量作为参考值；此外，硫元素在制样过程中容易挥发，很难进行准确测定。
本文以Li2B4O7和LiBO2(质量比67∶33)的混合熔剂熔融制样，加入LiNO3作为氧化剂，选择合适的温度进行预氧化和熔融，解决了硫元素在制样过程中容易挥发的问题；同时还加入Co2O3为测量全铁量的内标，消除了制样和仪器稳定性所带来的误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种铁矿标准XRD图谱分析ICSSN 中华人民共和国出入境检验检疫行业标准SN/T ××××—××××铁矿与返矿及氧化铁皮的鉴别规程Rules for the differentiation of iron ores,return fines andmillscale(征求意见稿)××××-××-××发布××××-××-××实施发布中华人民共和国质量监督检验检疫总局SN/T ××××—××××前言本标准的附录A、附录B和附录C均为资料性附录。
本标准由国家认证认可监督管理委员会提出并归口。
本标准起草单位:中华人民共和国河北出入境检验检疫局、中华人民共和国辽宁出入境检验检疫局。
本标准主要起草人:刘文欣、欧阳昌骏、赵振纲、武治峰。
本标准系首次发布的出入境检验检疫行业标准。
ISN/T ××××—××××铁矿与返矿及氧化铁皮的鉴别规程1 范围本标准规定了铁矿与返矿及氧化铁皮的术语和定义、技术要求、检验鉴别规则和结果判定。
本标准适用于以铁矿石的名义进出口返矿或氧化铁皮及在进出口铁矿中掺混返矿或氧化铁皮的检验鉴别。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T20565-2006 铁矿石和直接还原铁术语GB/T 2007.1-1987 散装矿产品取样、制样通则手工取样方法GB/T 2007.2-1987 散装矿产品取样、制样通则手工制样方法GB/T 10322.1-2000 铁矿石取样和制样方法GB/T6730.62-2005 铁矿石钙、硅、镁、钛、磷、锰、铝和钡含量的测定波长色散X射线荧光光谱法术语和定义 3GB/T 20565-2006 确立的及下列术语和定义适用于本标准。
3.1返矿 return fines铁矿石烧结后强度较差的和未完全烧结的烧结矿经破碎筛分处理而需重新返回烧结工序的筛下物。
3.2氧化铁皮 millscale钢锭及钢坯在锻造或轧制过程中表面氧化层脱落而产生的铁屑，带片状，也称铁鳞。
4 技术要求4.1 铁矿石2SN/T ××××—××××铁矿石的技术特征参见附录A。
4.2返矿返矿的技术特征参见附录B。
4.3氧化铁皮氧化铁皮的技术特征参见附录C。
5 检验鉴别规则5.1检验前准备现场检验前，应仔细审阅报检资料，对货物的数量、规格、质量及产地等信心有初步了解，并了解和掌握所报检货物合同约定标准或国家标准要求，明确检验依据。
应准备照相机、取样工具、样品袋等必要工具。
5.2 现场检验5.2.1 货证核对现场核对报检资料，保证货证相符，对货物及运输工具进行拍照记录。
5.2.2 外观检验通过对货物的颜色、光泽、形貌等表观物理特征的观察，参照附录A , 附录C，对货物的性质作出初步判断:整批货物是否为单一货种，有否可疑掺杂物;若为单一货种，其外观特征与何种矿物较为吻合;若有掺杂物，掺杂物的外观特征如何。
以文字描述和拍照的方式记录检验结果。
5.2.3抽样铁矿与返矿及氧化铁皮均属于散装矿产品，推荐按照GB/T2007.1-1987相关规定进行手工取样，根据需要也可按照GB/T10322.1-2000相关规定进行手工取样。
如果整批货物外观统一，不能确定是否含有夹杂物，则按照相关标准进行随机取样;如果通过外观检测发现整批货物由两种或两种以上矿物掺混组成，则除对整个交货批进行随机取样外，另对掺混物(或含掺混物较多的部分)进行人工拣取，拣取量需满足X荧光分析和X衍射分析所需的最小样品量。
5.3 制样随机抽取样品的制备按照GB/T 2007.2-1987的相关规定进行，根据需要也可按照GB/T10322.1-2000相关规定进行。
人工拣取样品如样品量小，可不经过缩分，直接破碎到实验室分析所需粒度。
5.4 实验室检测3SN/T ××××—×××× 5.3.1 样品的化学成分检测，按照GB/T6730.62-2005规定的方法对样品进行成分检测。
5.3.2样品的物相组成定性，参考样品的化学成分，采用粉末X射线衍射法对样品的物相组成进行鉴定。
5.5 检验记录检验鉴别记录包括5.2~5.3，记录包括文字、图片与谱图，应反映货物标识、产地、质量、技术特征与检验依据等检验鉴别情况。
6 结果判定鉴别结果的判定以表观物理特征为参考，以X射线衍射谱特征为最终依据。
结果仅对是非、有无进行定性判定，不作定量结论。
4SN/T ××××—××××附录A(资料性附录)铁矿石的技术特征,.1 铁矿石的表观物理特征铁矿石的种类很多，理论上来说，凡是含有铁元素或铁化合物的矿石都可以叫做铁矿石，但是在工业上或商业上来说，铁矿石不但要含有铁的成分，而且必须有利用的价值才行。
目前，我国进口的铁矿石种类主要有磁铁矿，赤铁矿以及褐铁矿几种，从粒度上可分为粉矿与块矿，粉矿的最大粒度一般在10~6.3mm。
冒充以及掺混案例一般都是发生在粉矿上。
磁铁矿的主要成份为Fe3O4，黑灰色，条痕为黑色，具有金属或图,.1 铁矿粉的外观形貌半金属光泽，结构细密，具有强磁性。
赤铁矿的主要成份为Fe2O3，颜色暗红，含铁量越高颜色越深，含铁量特别高时接近黑色，但赤铁矿石的条痕均为红色，赤铁矿石表面通常呈鱼子状或肾状。
褐铁矿不是一种单一的矿物物种，它通常是赤铁矿与针铁矿或纤铁矿的混合物，其主要成份可写为mFe2O3?nH2O, 褐铁矿的颜色为黄褐色、褐色或黑褐色，条痕都为黄褐色。
天然铁矿石的脉石多为粘土类物质或石英石，因此粉矿的外观与土接近，入手性粘，块矿表面常吸附有小颗粒。
天然天矿石表面粗糙。
,.2 铁矿石的,射线衍射图谱特征铁矿石的衍射图谱一般由两部分组成，主物相为铁氧化物，微量物相为脉石(酸性铝、硅氧化物及碱性钙、镁氧化物等)。
磁铁矿的主要物相通常情况只有Fe3O4 ，有时会有少量Fe2O3(磁铁矿长期风4+3+化部分被氧化成赤铁矿)。
此外，磁铁矿中常有相当数量的Ti以类质同象代替Fe3O4中的Fe,还伴随2+3+3+2+有Mg和V等相应地代替Fe3O4中的Fe和Fe,形成一些矿物亚种，这些矿物亚种的衍射峰与Fe3O4重叠，需要借助成分分析结果进行精确的物相鉴定。
赤铁矿的主要物相为Fe2O3，且通常会有少量的mFe2O3?nH2O。
褐铁矿的主要物相为Fe2O3与mFe2O3?nH2O，褐铁矿吸附性强，常含有较多泥质，在化学成分上表现为Al、Si含量较高。
天然铁矿石中一般不会出现氧化亚铁相。
天然铁矿石组成物质结晶性好，组成物相少，因此衍射谱图中衍射峰峰型尖锐，重叠峰极少，主物相鉴别容易，脉石相的确定可参考化学成分分析结果。
图,.2~图A.4分别为磁铁矿、赤铁矿与褐铁矿的典型,射线衍射图谱。
图,.2中磁铁矿的主要组成物质为镁磁铁矿石(Mg0.63Fe2.64O4)，未检测到5SN/T ××××—×××× 脉石相;图,.,中赤铁矿的主要组成物质为赤铁矿(Hematite-Fe2O3)，同时含有少量的针铁矿(GoethiteFeO(OH)),脉石相为石英(SiO2);图,.,中褐铁矿的主要组成物质为针铁矿(FeO(OH))与赤铁矿(Fe2O3)，脉石相为高岭土(Al2Si2O5(OH)4)与石英(SiO2)。
图,., 某进口磁铁矿的,射线衍射图谱6SN/T ××××—××××图,., 某进口赤铁矿的X射线衍射图谱图,., 某进口褐铁矿的,射线衍射图谱7SN/T ××××—××××附录B(资料性附录)返矿的技术特征B1 返矿的表观物理特征返矿是铁矿石烧结后强度较差的和未完全烧结的烧结矿经破碎筛分处理而需重新返回烧结工序的筛下物，也就是说返矿是粒度不合格的烧结矿。
返矿的颜色与烧结原料、烧结工艺有关，常见的为红灰相间。
返矿最明显的物理特征是其外观，返矿呈不规则颗粒状，粒度一般小于,mm，表面疏松多孔，因经过高温液相烧结，表面有明显的熔融痕迹。
,.2返矿的X射线衍射图谱特征图,.1 返矿的外观形貌返矿是一种由多种矿物组成的复合物，它是由含铁矿物和脉石矿物及由它们形成的液相粘结而成，其物相组成随原料及烧结工艺条件不同而异，但总体可分为三个部分，即:(,) 含铁矿物，包括磁铁矿(Fe3O4)、赤铁矿(Fe2O3)、浮氏体(FexO,氧化亚铁相); (,) 粘结相矿物，原料不同，差别很大，一般有以下几种:铁橄榄石，钙铁橄榄石，铁酸钙，复合铁酸钙，当碱度小于1.0时，还会出现钙铁辉石;(,) 其他硅酸盐，主要是钙的硅酸盐，根据碱度不同，会出现正硅酸钙，硅灰石或硅酸三钙。
返矿中所包含的物相数量多，很多物相晶型复杂，衍射峰数量多，在,射线衍射图谱上表现为衍射峰位置重叠或接近的很多，峰型明显宽化。
返矿的衍射图谱与铁矿石及氧化铁皮有明显的区别，特别是粘结相矿物相是返矿的特征物相。
图B.2是国内某大型炼钢厂所产返矿的,射线衍射图谱。
该衍射图谱很好的反映了上述返矿衍射图谱的特征:物相多，重叠峰多，位置相近峰多，含铁矿物作为主要物相包含了磁铁矿(Magnetite-Fe3O4)、赤铁矿(Hematite-Fe2O3)、浮氏体(Wustite-FeO)，粘接相为两种复合铁酸钙(SFCA-Ca2.3Mg0.8Al1.5Fe8.3Si1.1O20&Ca5Si2(FeAl)18O36)与钙铁橄榄石(Kirschsteinite-CaFe+2SiO4),硅酸盐相为正硅酸钙(Ca2SiO4)。
8SN/T ××××—××××图B.2 某国产返矿的,射线衍射图谱9SN/T ××××—××××附录C(资料性附录)氧化铁皮的技术特征C.1 氧化铁皮的表观物理特征氧化铁皮的主成分为Fe2O3、Fe3O4与FeO共存，其颜色与三种氧化物的含量密切相关，通常氧化铁皮呈蓝灰色，Fe3O4含量较高时，颜色加深，呈黑灰色。
