超温报警电路设计说明
温度报警电路
电子综合开发实践报告设计课题：温度控制报警电路专业班级：电子信息工程（1）班学生学号：学生姓名：设计时间：2014/1/16信息科学与技术学院2014年1月温度控制报警电路的设计一、设计目的1.1当温度正常时，数码管按0→1→2→3→4→5的顺序循环显示；1.2当温度超过设定值时，按0→1→2→3→4→5→6→7的顺序循环显示，同时绿色发光二极管点亮；1.3当温度继续上升到一定值时，数码管不显示，同时红色发光二极管点亮。
二、设计要求必须使用计数电路的脉冲555定时器和RC组成的多谐振荡器构成，其中温度用电压表示，8V以下是温度正常，9-10V表示温度不正常，10V（不含10V）以上表示温度过高。
三、设计原理温度控制报警电路的工作原理框图如图1所示。
振荡电路计数电路译码显示电路温度控制电路图3.1 温度控制报警电路的工作原理图包括振荡电路、计数电路、译码显示电路和温度控制电路。
其中，温度控制电路是本电路的核心。
振荡电路给计数电路提供计数时钟脉冲。
当温度正常时，温度控制电路给计数电路提供一个信号，使其按设定的要求计数，并通过有明显在数码管上显示。
当温度超过设定值时，温度控制电路给计数电路提供信号，使其按要求进行报警状态下的计数，并同时点亮绿色发光二极管报警。
当温度继续上升，温度控制电路给译码电路提供信号，使其停止工作，数码管不显示，并点亮红色发光二极管报警。
温度的改变使温度控制电路提供3个不同的控制信号，最终提供计数、译码显示电路显示出来。
四、电路元件及流程图4.1电路元件4.1.1振荡电路555计时器：图4.1 555计时器图555计时器是一种集成电路芯片，常被用于定时器、脉冲发生器和振荡电路。
555可被作为电路中的延时器件、触发器或起振元件。
4.1.2译码调制：‘图4.2 译码调制图CD4511 是一片CMOS BCD—锁存/7 段译码/驱动器，用于驱动共阴极LED （数码管）显示器的BCD 码—七段码译码器4.1.3磁继电器：图4.3 电磁继电器图磁继电器可以作为一个常开或常闭继电器。
无线超温报警器的设计及应用

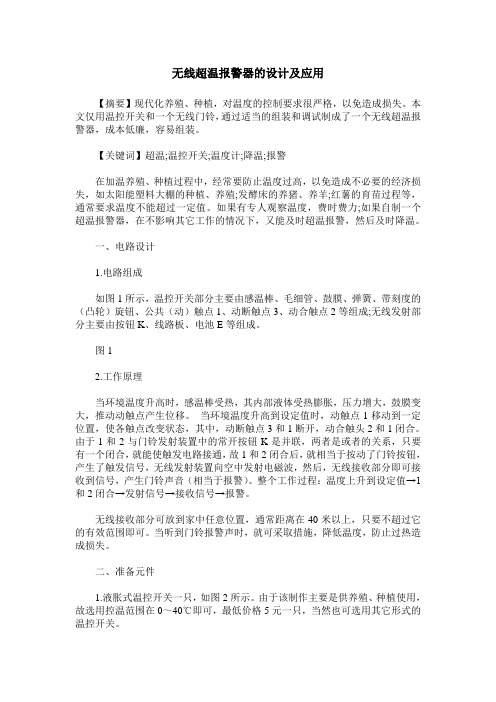

无线超温报警器的设计及应用【摘要】现代化养殖、种植，对温度的控制要求很严格，以免造成损失。
本文仅用温控开关和一个无线门铃，通过适当的组装和调试制成了一个无线超温报警器，成本低廉，容易组装。
【关键词】超温;温控开关;温度计;降温;报警在加温养殖、种植过程中，经常要防止温度过高，以免造成不必要的经济损失，如太阳能塑料大棚的种植、养殖;发酵床的养猪、养羊;红薯的育苗过程等，通常要求温度不能超过一定值。
如果有专人观察温度，费时费力;如果自制一个超温报警器，在不影响其它工作的情况下，又能及时超温报警，然后及时降温。
一、电路设计1.电路组成如图1所示，温控开关部分主要由感温棒、毛细管、鼓膜、弹簧、带刻度的（凸轮）旋钮、公共（动）触点1、动断触点3、动合触点2等组成;无线发射部分主要由按钮K、线路板、电池E等组成。
图12.工作原理当环境温度升高时，感温棒受热，其内部液体受热膨胀，压力增大，鼓膜变大，推动动触点产生位移。
当环境温度升高到设定值时，动触点1移动到一定位置，使各触点改变状态，其中，动断触点3和1断开，动合触头2和1闭合。
由于1和2与门铃发射装置中的常开按钮K是并联，两者是或者的关系，只要有一个闭合，就能使触发电路接通，故1和2闭合后，就相当于按动了门铃按钮，产生了触发信号，无线发射装置向空中发射电磁波，然后，无线接收部分即可接收到信号，产生门铃声音（相当于报警）。
整个工作过程：温度上升到设定值→1和2闭合→发射信号→接收信号→报警。
无线接收部分可放到家中任意位置，通常距离在40米以上，只要不超过它的有效范围即可。
当听到门铃报警声时，就可采取措施，降低温度，防止过热造成损失。
二、准备元件1.液胀式温控开关一只，如图2所示。
由于该制作主要是供养殖、种植使用，故选用控温范围在0～40℃即可，最低价格5元一只，当然也可选用其它形式的温控开关。
2.无线门铃一套，如图3所示，最低价格16元一套，包括无线发射部分和无线接收部分。
温度报警电路

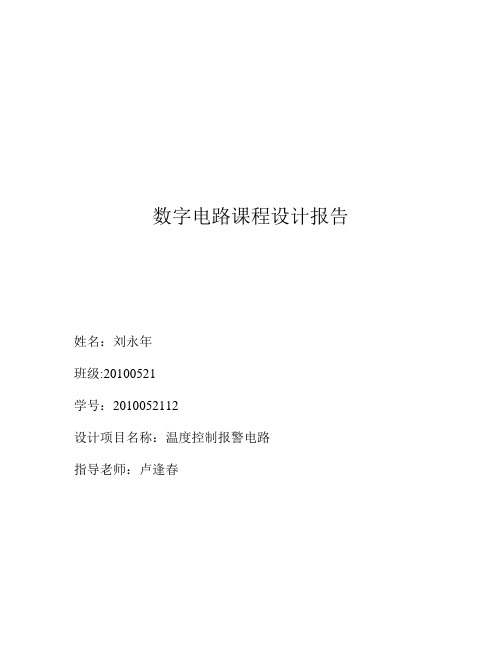

数字电路课程设计报告姓名：***班级:20100521学号：**********设计项目名称：温度控制报警电路指导老师：***基于multisims11.0的温度控制报警电路仿真设计本电路设计了一个温度控制报警器，并用multisims11.0进行了简单的仿真，其中为简化电路，采用一个可变电阻来代替热敏电阻。
1、设计目标：（1）当温度正常时，数码管按0→1→2→3→4→5的顺序循环显示；（2）当温度超过设定值时，按0→1→2→3→4→5→6→7的顺序循环显示，同时绿色发光二极管点亮；（3）当温度继续上升到一定值时，数码管不显示，同时红色发光二极管点亮。
2、设计思想：温度控制报警电路的工作原理框图如图所示，包括振荡电路、计数电路、译码显示电路和温度控制电路。
其中，温度控制电路是本电路的核心。
振荡电路给计数电路提供计数时钟脉冲，当温度正常时，温度控制电路给计数电路提供一个信号，使其按设定的要求计数，并通过有明显死定了在数码管上显示。
当温度超过设定值时，温度控制电路给计数电路提供信号，使其按要求进行报警状态下的计数，并同时点亮绿色发光二极管报警。
当温度继续上升，温度控制电路给译码电路提供信号，使其停止工作，数码管不显示，并点亮红色发光二极管报警。
温度的改变使温度控制电路提供3个不同的控制信号，最终提供计数、译码显示电路显示出来。
-3、单位电路设计： （1） 振荡电路为简化起见，本电路采用100Hz 的时钟信号源提供计数时钟脉冲。
（2）译码调制：本电路采用CMOSCD4511芯片作为数码管前的译码部分，其功能表为当连接4518的4、5脚时，数码管按0→1→2→3→4→5的顺序循环显示，其调试仿真结果为(3)温度控制电路（1）在温度规定的范围内，相当于可调电阻比例比较小时，U4B同乡端电压较低，使V+<V —，U4A 输出低电平，U4B 输出低电平，三极管Q1Q2的基极电流为零，三极管截止，集电极无电流，继电器的线圈无电流通过，但此时数码管应按0~1~2~3~4~5的顺序循环显示，所以这里应用常闭的继电器。
温度过高报警电路

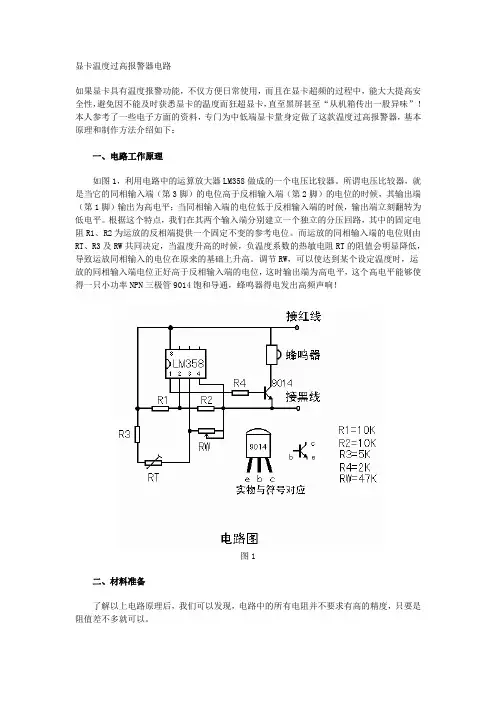

显卡温度过高报警器电路如果显卡具有温度报警功能，不仅方便日常使用，而且在显卡超频的过程中，能大大提高安全性，避免因不能及时获悉显卡的温度而狂超显卡，直至黑屏甚至“从机箱传出一股异味”！本人参考了一些电子方面的资料，专门为中低端显卡量身定做了这款温度过高报警器，基本原理和制作方法介绍如下：一、电路工作原理如图1，利用电路中的运算放大器LM358做成的一个电压比较器。
