硫酸镍制备工艺

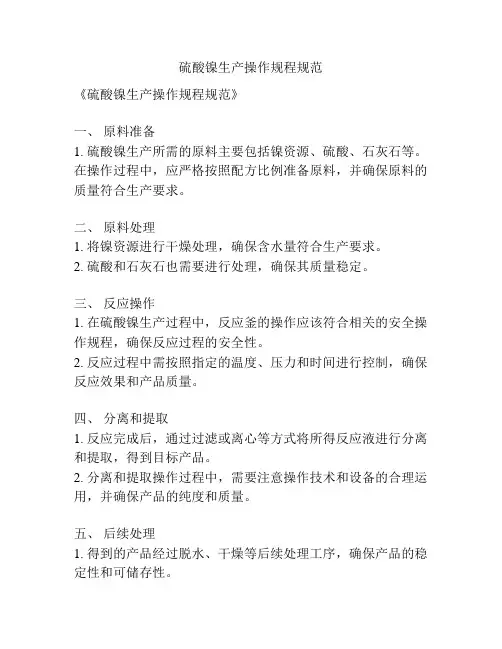

硫酸镍生产操作规程规范
硫酸镍生产操作规程规范《硫酸镍生产操作规程规范》一、原料准备1. 硫酸镍生产所需的原料主要包括镍资源、硫酸、石灰石等。
在操作过程中，应严格按照配方比例准备原料，并确保原料的质量符合生产要求。
二、原料处理1. 将镍资源进行干燥处理，确保含水量符合生产要求。
2. 硫酸和石灰石也需要进行处理，确保其质量稳定。
三、反应操作1. 在硫酸镍生产过程中，反应釜的操作应该符合相关的安全操作规程，确保反应过程的安全性。
2. 反应过程中需按照指定的温度、压力和时间进行控制，确保反应效果和产品质量。
四、分离和提取1. 反应完成后，通过过滤或离心等方式将所得反应液进行分离和提取，得到目标产品。
2. 分离和提取操作过程中，需要注意操作技术和设备的合理运用，并确保产品的纯度和质量。
五、后续处理1. 得到的产品经过脱水、干燥等后续处理工序，确保产品的稳定性和可储存性。
2. 后续处理过程需严格按照相关规程操作，确保产品的质量和稳定性。
六、废物处理1. 在硫酸镍生产过程中产生的废物要进行合理的处理，确保不对环境和人体造成影响。
2. 废物处理过程需符合国家相关的环境保护法规和标准。
七、安全生产1. 在整个生产过程中，应注意安全生产和现场管理，确保生产过程平稳、安全进行。
2. 各项安全设施和应急措施都需处于良好状态，以应对可能出现的突发情况。
八、质量管理1. 硫酸镍生产过程中，应建立健全的质量管理体系，确保产品质量稳定。
2. 严格执行质量控制措施和质量检测标准，对产品质量进行全程监控和管理。
3. 对产品质量出现异常情况，需要立即采取相应的措施进行调整和改进。
以上是《硫酸镍生产操作规程规范》，生产操作人员在操作过程中应严格遵守规程，确保产品质量和生产安全。
六水硫酸镍配制硫酸镍溶液的方法
六水硫酸镍配制硫酸镍溶液的方法1. 引言1.1 硫酸镍的应用硫酸镍的应用范围广泛，对于促进工业生产和科学研究起到了重要作用。
随着工业的不断发展，对硫酸镍的需求也将不断增加，因此提高硫酸镍溶液的生产效率和质量显得尤为重要。
本文将介绍如何配制硫酸镍溶液的方法，以及控制反应条件和溶液浓度等关键步骤，希望可以为相关行业的研究人员和生产工作者提供参考。
1.2 硫酸镍溶液的重要性硫酸镍溶液在工业生产中具有重要的应用价值。
硫酸镍溶液是制备其他镍化合物的重要原料，如氧化镍、氢氧化镍等，这些化合物又广泛应用于电池、催化剂、涂料等领域。
硫酸镍溶液作为电镀工艺中的一种重要材料，可以用于镍的电镀，提高金属制品的耐腐蚀性和外观。
硫酸镍溶液还被广泛应用于化工、电子、航空航天等行业，在生产中发挥着重要的作用。
由于硫酸镍溶液在众多行业中的广泛应用，其配制方法和质量控制显得尤为重要。
只有通过科学合理的配制方法和精确的控制条件，才能保证硫酸镍溶液的质量和稳定性，从而更好地满足不同行业的需求。
对硫酸镍溶液的配制方法进行研究和总结，具有重要的现实意义和应用价值。
2. 正文2.1 准备所需材料和设备1. 硫酸镍：作为主要原料，需确保其纯度达到要求；2. 硫酸：用于溶解硫酸镍，选择高纯度的工业级硫酸；3. 蒸馏水：用于制备溶液，应选择优质的蒸馏水以避免杂质；4. 酸性溶液pH计：用于监测溶液的酸性程度，确保反应条件准确；5. 玻璃容器：用于混合溶液和反应，需干净无杂质；6. 搅拌棒：用于搅拌反应溶液，均匀混合；7. 热水浴：用于控制反应温度，保持反应稳定；8. 称量仪器：用于准确称量原料，确保配方比例准确。
以上是制备硫酸镍溶液时所需的主要材料和设备，确保这些材料和设备的质量和准确性，可以保证最终产品的质量和稳定性。
在配制过程中，务必按照配方比例准确称量材料，严格控制反应条件，确保反应顺利进行并获得高质量的硫酸镍溶液。
2.2 配制硫酸镍溶液的步骤第一步：准备所需材料和设备。
精制硫酸镍提纯生产传统
精制硫酸镍提纯生产传统随着电子工业的迅猛发展,电池行业用镍是一个新兴的镍消费领域，许多镍冶金企业也围绕这一市场开展了包括硫酸镍在内的多种镍产品的研究开发工作。
根据电解液净化所生产的粗硫酸镍的特性,采用适宜的硫酸镍净化和结晶工艺生产高品质电池级硫酸镍。
一、工艺流程工艺流程见图1。
二、生产工艺2.1空气氧化除铁在一定的浸出条件下，粗硫酸镍的各种组分溶解进入溶液,配制成含Ni80~100g/L、密度 1.2g/cm3的溶液,然后通入空气氧化除去溶液中的铁。
除铁的关键是提高氧化速度，所以中和剂首先采用轻质碳酸钙,当pH=3时，碳酸钙的反应将很慢，故改用石灰乳清液中和至反应终点,这样一是提高了氧化速度，二是减少了渣量。
工艺技术条件：液固比1：0.9、80~90、终点pH5.4、2.5h、小于45℃自然过滤、二次滤液含Fe≤0.0015g/L。
2.2硫化除铜、铅、锌通过硫化钠和硫酸反应产生硫化氢气体，在中和剂配合的情况下，硫化除去溶液中的铜、铅、锌。
工艺技术条件:常温、开始pH4.0、终点pH5.0、1~1.5h、终点Zn0.02g/L。
2.3浓缩除钙国内目前大多数生产精硫酸镍的工艺中一般只采用浓缩法除钙、镁。
利用CaSO4、MgSO4能溶解于水溶液中，其溶解度随溶液温度的变化而变化的特性。
采用浓缩蒸发，钙大部分能除去，但是除镁的效果不是十分理想。
直接影响了精硫酸镍的产品质量，从而使产品不能达到电池级硫酸镍的质量标准，只能生产电镀级硫酸镍。
工艺技术条件:80~95、pH3.5、终点密度1.38~1.40g/cm3、一次过滤温度85~90℃、二次过滤温度75℃。
2.4氟化钠除钙、镁通过浓缩除钙工序后，溶液中的钙、镁大部分被除去，但为了进一步除去钙、镁,可以通过加入氟盐来实现。
因为碱土金属氟化物溶解度较小，而利用重金属离子的氟化物属离子化合物易容于水的特点，在机械搅拌中添加一定数量的氟化钠，用碱液控制一定的pH值，使钙、镁呈氟化物沉淀而除去。
硫酸镍分子式
硫酸镍分子式硫酸镍分子式为NiSO4。
硫酸镍是一种无机化合物，由镍离子（Ni2+）和硫酸根离子（SO42-）组成。
它是一种白色结晶固体，在水中具有良好的溶解性。
硫酸镍在工业上具有广泛的应用，主要用于电镀、催化剂和化学分析等领域。
以下将详细介绍硫酸镍的性质、制备方法及应用。
一、性质：硫酸镍是无色或白色结晶固体，具有较高的稳定性和溶解性。
在空气中相对稳定，但在高温下会分解。
它的溶解度随温度的升高而增加，能够与水形成水合物。
二、制备方法：硫酸镍的制备方法主要有两种：直接合成和间接合成。
1. 直接合成方法：将镍金属与浓硫酸反应，生成硫酸镍。
反应方程式如下：Ni + H2SO4 → NiSO4 + H2↑2. 间接合成方法：先将镍盐与硫酸反应生成镍酸盐，然后再与硫酸反应得到硫酸镍。
反应方程式如下：NiCl2 + H2SO4 → NiSO4 + 2HCl↑三、应用：硫酸镍在工业生产中具有重要的应用价值。
1. 电镀领域：硫酸镍可用作电镀镍的原料。
通过电解硫酸镍溶液，可在金属表面上镀上一层坚硬、耐磨的镍层，提高金属的耐腐蚀性能和美观度。
2. 催化剂：硫酸镍在化学反应中常用作催化剂。
例如，在有机合成中，硫酸镍可以催化醇与烯烃的加成反应，促进化学反应的进行。
3. 化学分析：硫酸镍可用于分析化学中的镍离子含量检测。
通过与其他试剂反应，可以形成特定的沉淀或显色反应，进而确定样品中镍的含量。
硫酸镍还可用于制备其他镍化合物，如氢氧化镍和氧化镍等。
这些化合物在催化剂、电池材料和储能设备等领域有广泛应用。
总结：硫酸镍是一种重要的化学物质，具有较高的稳定性和溶解性。
它在电镀、催化剂和化学分析等领域有着广泛的应用。
通过合理的制备方法和应用技术，可以充分发挥硫酸镍的特性，满足不同领域的需求。
随着科学技术的不断发展，硫酸镍的应用前景将更加广阔。
一种连续法生产硫酸镍的结晶系统及结晶工艺
一种连续法生产硫酸镍的结晶系统及结晶工艺第一部分：引言1.1硫酸镍的概述硫酸镍是一种重要的化工原料，广泛应用于镍盐、电镀、合金等领域。
其生产过程中，结晶是一个关键步骤，影响产品质量和产能。
1.2连续法生产硫酸镍的背景传统的硫酸镍生产流程需要大量的人力、物力，而连续法生产方式可以实现自动化生产，提高生产效率和产品质量。
1.3研究目的本文旨在研究一种连续法生产硫酸镍的结晶系统及结晶工艺，从而提高生产效率、降低生产成本。
第二部分：硫酸镍的结晶过程2.1结晶过程的基本原理硫酸镍的结晶是指在特定条件下，溶液中的硫酸镍盐通过结晶过程形成晶体。
结晶的过程包括溶质的结晶核形成、晶体的长大及成熟。
2.2结晶条件的选择结晶过程受到温度、浓度、溶剂、搅拌速度、pH值等多个因素的影响，合理选择结晶条件对于提高结晶的效率至关重要。
第三部分：连续法生产硫酸镍的结晶系统设计3.1结晶设备选型对于连续法生产硫酸镍的结晶系统，合适的结晶设备是保证连续生产的关键。
常见的结晶设备包括搅拌结晶罐、真空结晶罐、离心结晶机等。
3.2结晶系统的布局结晶系统的布局应考虑到生产流程的顺畅和结晶效率的提高，需要合理设置结晶设备的位置和结晶槽的布置。
3.3结晶设备的控制系统结晶设备的控制系统应考虑到温度、压力、浓度等因素的控制，以及设备的自动化程度，提高生产效率，降低操作风险。
第四部分：连续法生产硫酸镍的结晶工艺4.1结晶过程操作流程连续法生产硫酸镍的结晶工艺应考虑到硫酸镍的结晶条件，合理控制结晶设备的操作参数，保证结晶的效率和产品质量。
4.2结晶过程的控制策略在结晶过程中，应考虑到控制策略的制定，包括结晶温度、浓度、搅拌速度等参数的控制，以及结晶过程中的监测和调整。
4.3结晶过程的能耗和成本控制在连续法生产硫酸镍的结晶工艺中，应考虑到能耗和成本的控制，优化结晶工艺，提高生产效率，降低生产成本。
第五部分：结晶系统的优化和改进5.1结晶工艺的优化在连续法生产硫酸镍的结晶系统中，应不断对结晶工艺进行优化和改进，提高结晶的效率和产品质量，降低成本。
电解铜生产中产生硫酸镍生产工艺流程
电解铜生产中产生硫酸镍生产工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着工业化的发展，金属材料的生产工艺也在不断创新与升级。
格林美硫酸镍制取流程
格林美硫酸镍制取流程
格林美硫酸镍制取流程如下：
1. 原料准备：将含镍的矿石或镍含量较高的镍盐溶液作为原料进行准备。
常用的矿石有硫化镍矿、氧化镍矿等。
2. 矿石破碎：将矿石通过破碎设备进行碎石，使其颗粒度适合后续的处理。
3. 矿石浸出：将碎石的矿石放入浸出器中，使用稀硫酸溶液进行浸出。
浸出的目的是将镍从矿石中提取出来，得到镍的溶液。
4. 过滤：对浸出液进行过滤，除去固体杂质，得到含有镍离子的溶液。
5. 氧化：将镍离子的溶液进行氧化反应，将镍转化为镍氢氧化物。
6. 过滤和洗涤：对氧化后的镍氢氧化物进行过滤和洗涤，除去杂质。
7. 还原：将洗涤后的镍氢氧化物通过还原反应，还原为镍粉。
常用的还原剂有氢气、碳等。
8. 湿法精炼：将还原后的镍粉通过湿法精炼，除去杂质和硫元素，得到纯度较高的硫酸镍。
9. 干燥：将湿法精炼后的硫酸镍进行干燥，使其达到所需的水分含量，得到最终的硫酸镍产品。
值得注意的是，以上流程中还会存在其他处理步骤，如脱钙、中和、析出、沉淀等，这些步骤的具体操作方式和顺序可能会根据不同的工艺和要求而有所差异。
硫酸镍的萃取工艺
硫酸镍的萃取工艺嘿，朋友！咱今天来聊聊硫酸镍的萃取工艺。
硫酸镍这玩意儿，在不少工业领域那可是相当重要的角色。
就好比一场精彩的戏剧，硫酸镍的萃取工艺就是那幕后的导演，决定着整个剧情的走向和精彩程度。
你知道吗？这萃取工艺就像是在一堆杂乱的豆子里挑出饱满的那几颗。
要做到精准、高效，可不容易。
首先得有合适的萃取剂，这就好比是给挑豆子的人准备了一把趁手的工具。
要是工具不给力，那可就麻烦大啦！比如说，用了不合适的萃取剂，就好像拿着小勺子去挖大坑，费力不讨好。
然后呢，萃取的条件也很关键。
温度、酸碱度、搅拌速度等等，这些因素就像是一场舞蹈的节奏和步伐。
温度太高或太低，就像跳舞时快了或慢了一拍，效果都不好。
酸碱度没控制好，那就是舞步乱了套，整个萃取过程都会受到影响。
搅拌速度不合适？这就好比跳舞时动作不协调，能顺利完成才怪呢！还有哦，设备的选择也不能马虎。
优质的设备就如同舞者身上精致的舞衣，能让表演更加出色。
如果设备老旧、性能差，那可就像穿着破破烂烂的衣服上台，能有好效果吗？在实际操作中，工作人员得像经验丰富的大厨，对每一个环节都了如指掌。
稍微有一点疏忽，这萃取出来的硫酸镍质量可能就不达标啦。
比如说，要是在控制温度的时候开了小差，那不是把一锅好汤给煮坏了？总之，硫酸镍的萃取工艺是个精细活，需要多方面的配合和精准的控制。
只有这样，才能得到高品质的硫酸镍，为工业生产添砖加瓦。
这就像建造一座高楼大厦，每一块砖、每一根钢筋都要恰到好处，才能让大厦坚固又美观。
你说是不是这个理儿？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸镍制备工艺(总7页)
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
浅谈硫酸镍的制备工艺
摘要：硫酸镍广泛应用在电镀、电池、印染、医药等行业，硫
酸镍的制备方法有化学法和电化学法，化学法工艺成熟，历史悠
久。本文将对电解法制备硫酸镍工艺，工业硫酸镍除钴工艺，湿
法制取硫酸镍工艺这三种常见的硫酸镍工艺展开论述。
关键词：硫酸镍工艺
1电解法制备硫酸镍工艺
工艺简介
硫酸镍在印染、医药、催化、电池等方面具有重要用途。硫酸镍
的制备有多种方法，其中以含有硝酸和硫酸的混酸来氧化溶解金
属镍是制备高级硫酸镍的主要方法川，该工艺设备生产能力较
大，但设备复杂且腐蚀严重、原材料利用率低、有污染环境的氮
氧化物气体放出、工作环境恶劣、工艺流程长。随着环保意识的
提高。近年来人们陆续地研究了用电解的方法尤其是用交流电解
的方法制备一些镍盐川。电解法制备硫酸镍工艺中，电流效率是
制约设备能力和生产成本的主要因素。探讨各工艺因素对电流效
率的影响，以筛选适宜的工艺参数，是电解法制备硫酸镍工艺研
究的重要内容。本文从硫酸浓度、电解持续时间两个方面来探讨
电解法制备硫酸镍过程中的电流效率变化规律。
工艺流程
电解法制备固体硫酸镍可以用如下工艺流程，如图1所示。
图1 电解法制备固体硫酸镍流程
工艺总结
电解法是一种无污染、金属镍利用率高、产品纯度高的硫酸镍生
产工艺。生产1吨硫酸镍耗电800-1000kwh，与酸溶法相比，设
备相应简化，减少了引人杂质的几率和数量，使产品纯度得到提
高，所使用原料和数量也大幅减少，缩短了工艺流程，镍的利用
率也从83%-90%提高到95%-98%，所以，对以电解镍为原料，产
品纯度要求较高，及电力价格相对较低的地区，电解法工艺是一
种效益较好的硫酸镍生产工艺。
在实际电解法生产硫酸镍的过程中，建议采用如下工艺参数进行
控制：硫酸浓度：直流电2-3mol/l；交流电4-5mol/l；电流密
度：.:0 a/d㎡；槽电压：；溶液温度：低于40℃；为保证电解液
中硫酸浓度的稳定，电解过程中应不断向电解液中补加浓酸；电
解持续时间视电解液总量，以使电液相对密度达到³为宜，
这样可以获得即能顺利过滤的较浓的硫酸镍溶液。
2 工业硫酸镍除钴工艺
工艺简介
工业硫酸镍在新能源和表面处理行业应用广泛，尤其随着表面处
理行业的发展,硫酸镍逐渐应用到机械制造、电子工业、航空航
天、装饰材料等领域，对其质量要求也越来越高。目前一些化学
工厂生产的硫酸镍产品中含有少量钴，达不到精密表面处理行业
的要求；另外按目前市场价格,金属钴是金属镍的四倍多，所以从
工业硫酸镍中回收钴十分必要。传统的除钴方法是用naclo等强氧
化剂直接在硫酸镍溶液中将co2+氧化沉淀分离。这样系统中会引
入na+等杂质，且na+很难分离,最终影响硫酸镍产品主含量。经过
实践证明，采用黑镍除钴效果不错，除钴率达%。
原理
硫酸镍与强碱naoh反应生成ni(oh)2，然后在浓碱条件下被氯气
氧化生成黑镍nio(oh)，由于φ0(ni3+/ni2+)>φ0(co3+/co2+)，nio(oh)
可以将溶液中co2+氧化生成co2o3沉淀析出，经过滤除去。主要
反应如下：
cl2+naoh+ni2+ ——nio(oh)↓+nacl+h2o
nio(oh)+ co2+——co2o3↓+ ni2++ h2o
实验部分
（1）原料
硫酸镍溶液：ni2+浓度为l， co2+浓度为l；naoh为分析纯；氯气
由实验室用分析纯试剂制取。
（2）黑镍制备
取1200ml硫酸镍溶液(30g/l)置于5l电加热反应釜中，在70℃缓
慢加入1400mlnaoh溶液(60g/l),然后通入氯气，即可得黑镍沉淀，
过滤后充分洗涤烘干备用，经分析黑镍含量为%。
（3）黑镍法除钴
取一定量的硫酸镍溶液，加入黑镍适量，控制一定工艺条件进行
反应，然后过滤，并分析滤液中残留的co2+浓度。
影响因素讨论
（1）ph值
ph值对除钴率的影响最大，因为nio(oh)在酸性较强的溶液中有
极强的氧化性，能与h2o发生氧化还原反应，使nio(oh)造成损
失，参与除钴的黑镍量减少，影响除钴率；但当ph值大于时硫酸
镍又易水解，故在实验中应严格控制ph值。
（2）黑镍用量系数与反应时间
除钴反应是固液两相反应，关键在于固液接触面要大，增加黑镍
与co2+的接触机会才能促进反应，本实验主要采用加大用量系数
和延长反应时间两种方式。但当用量系数超过和反应时间超过2h
后除钴率无明显升高，若再增大两因素必将使黑镍消耗和能耗增
加，操作成本提高。
（3）反应温度
提高反应温度能提高反应速度，缩短反应时间，但当温度超过
80℃后，硫酸镍大量水解，生成ni(oh)2胶体，影响除钴并且造成
固液分离困难，故反应温度以80℃为宜。
结论
用黑镍法除钴具有消耗辅料少、黑镍易制备、操作简单、除钴率
高等优点，尤其系统中不引进其它杂质，实践证明，黑镍法除钴
工艺是可行的。子键结合，氨基还会与纤维中少量的醛基在高温
下形成一定的共价键结合，接枝链中的少量羧基也可以通过al3+
与纤维形成更紧密的配位结合，接枝物长链分子可同时贯穿若干
个纤维、细小纤维和填料颗粒，物理缠结和吸附能够起到某种补
强作用。
3 湿法制取硫酸镍工艺
工艺简介
湿法制取硫酸镍生产工艺研究是针对西部某些地区铜镍矿选矿尾
砂的回收利用而进行的。在常温常压下，用稀硫酸直接浸出低品
位镍矿，经净化除杂后制得结晶硫酸镍产品。工艺设计简单(图
2)，镍的浸出率为65%，总回收率为55%，产品主要指标可达国家
标准要求。
图2 湿法制取硫酸镍原工艺流程图
工艺存在的问题
该工艺投人生产后发现，生产效率不高，尤其是净化除杂工序，
难于生产操作。产品的生产成本较高，个别指标还不能达到国标
gb6392—86要求。
（1）预处理
选矿尾砂系多金属矿砂，浸出液化学成分复杂，杂质铁含量甚
高。预处理的目的就是通过化学分离沉淀法除去浸出液中的部分
杂质铁，为净化工序创造条件。然而预处理是在常温条件下进
行，又难于实现搅拌，因而氧化水解除铁的效率很低。
（2）蒸发
蒸发的目的是浓缩浸出液，以加快净化工序氧化还原反应的速
度。但是，中试及生产表明：工艺所采用蒸发器的效率较低，蒸
发量仅d(以8h计)，远不能满足生产需要，同时还影响产品质
量。
工艺改进
湿法制取硫酸镍原工艺存在诸多问题，经试验研究，将原工艺进
行如图3的改进。
图3湿法制取硫酸镍改进工艺流程图
（1）二次浸出
取消原生产工艺中的预处理、蒸发工序，增加二次浸出工序，即
以浸出液再浸尾矿砂。这样，可提高浸出液的浓度，达到与蒸发
浓缩工序相同的目的。
（2）锰铁铜的分离
改进后的新工艺，先氧化水解分离锰，并过滤除去锰(mno2)。其
次是氧化水解法分离铁，硫化法分离铜。
（3）洗涤
对沉镍所形成的氢氧化镍，新工艺采用去离子水洗涤，并采用简
易的袋式过滤代替原工艺中的板框压滤机过滤，因为这样更有利
于洗涤，除去碱金属采用改进后的新工艺生产表明：镍的浸出率
与原工艺相同，总回收率为60%，高于原工艺(55%)，但生产过程
顺利畅通，产品质量提高。同时生产成本降低，生产效率提高，
生产过程易于控制。
参考文献
[1]天津化工研究院等编.无机盐工业手册(第二版).下册.北京:化学
工业出版社，.
[2]大连理工大学无机化学教研室.无机化学(2)[m].北京:高等教育
出版社,.
[3]常文保,等.简明分析化学手册[m].北京:北京大学出版,. 作者简
介：赵惠玲（1978-），女，化工工程师，现从事化工、冶金试验
研究和工程化研究工作。必须保留 注：文章内所有公式及图表请
以pdf形式查看。
