认识电子元件之 二极管

合集下载

二极管是什么它在电路中的作用是什么

二极管是什么它在电路中的作用是什么

二极管是什么它在电路中的作用是什么二极管是一种电子元件,也被称为晶体管。

它由两个半导体材料组成,通过N型半导体和P型半导体的结合而构成。

N型半导体具有过量的自由电子,而P型半导体则存在空穴(失去了电子的原子),这种结构使得二极管具有独特的电学特性。

二极管在电路中起着关键作用。

它具有单向导电性,当电压施加在特定方向时,二极管允许电流流过;而当电压施加在相反方向时,二极管几乎完全阻止电流通过。

这种特性使得二极管具有以下几个重要的应用。

1.整流器:二极管可以用作整流器,将交流电转换为直流电。

在半波整流电路中,只有在输入电压正半周时,二极管才会导通,这样输出信号就是一个单向的正电压信号。

而在全波整流电路中,通过两个二极管和中心点连接的负载,可以实现正负半周都能被导通,从而将交流电转换成直流电。

2.保护电路:由于二极管具有单向导电性,因此它可以用来保护电路免受反向电压的损害。

在开关电路中,当电压突然发生变化时,二极管可以防止过高的反向电压通过,从而保护其他电子元件的安全运行。

3.信号调制:二极管可以用来实现信号调制。

例如,在调幅(AM)调制中,一个辅助信号被加到高频信号上,形成调制信号。

这个过程中,二极管可以用作检波器,把调制信号从载波信号中解调出来。

4.电流稳定器:在稳压电源电路中,二极管常被用作电流稳定器。

通过选择合适的电阻和二极管参数,可以实现对电流的稳定控制,使得电路中的设备工作在稳定的条件下。

除了上述应用,二极管还可以用于射频(RF)调制、电子开关、光电检测等领域。

它是电子设备中不可或缺的基本元件,广泛应用于通信、电力、计算机和家电等各个领域。

总结起来,二极管具有单向导电性,可以将交流信号转换为直流信号,同时还能用于保护电路、信号调制和电流稳定等功能。

它在电路中的作用不可忽视,对于实现各种功能的正常运行起着至关重要的作用。

在今后的科技发展中,我们可以期待二极管在更多领域的应用和创新。

常用元器件识别--二极管

常用元器件识别--二极管

注意事项:
1)切勿使电压、电流超过二极管器 件手册中规定的极限值,并应根据设 计原则选取一定的余量。
2)允许使用小功率电烙铁进行焊接 ,焊接时间应该小于3~5秒,在焊接 点接触型二极管时,要注意保证焊点 与管芯之间有良好的散热。
3)玻璃封装的二极管引线的弯曲处 距离管体不能太小,一般至少2mm。
常用元器件-二极管
xxx-10月
1、二极管简介1)名称:源自极管 2)符号: 3)字母代码: 二极管在电路(PCB)中的符
号为“VD”或“D”,稳压二极 管的符号为“ZD” ,发光二极 管LED 。
4)极性: 不同于本身颜色一端为负极

5)丝印:
2、二极管定义
二极管属于半导体,它由N型 半导体与P型半导体构成,它们 相交的界面上形成PN结。
能被击穿,击穿电压UBR的一半定为URM

(3)反向电流IR
指在室温条件下,在二极管两端 加上规定的反向电压时,流过管子的
反向电流。通常希望IR值愈小愈好。
反向电流愈小,说明二极管的单向导 电性愈好。
(4)最高工作频率fM
主要取决于PN结结电容的大小。 结电容愈大,则二检管允许的最高工 作频率愈低。
Thank You 结束
开关二极管具有开关速度快、体 积小、寿命长、可靠性高等特点 ,广泛应用于电子设备的开关电 路、检波电路、高频和脉冲整流 电路及自动控制电路中。
开关二极管极性识别同整流二极 管。
插件开关二极管插装、焊接要求 同插件整流二极管。
贴片开关二极管的贴装、焊接要 求同贴片整流二极管。
5.5、桥堆
测量注意事项:当测量在线二极 管时,测量前必须断开电源,并 将相关的电容放电。
发光二极管测量

二极管的基本知识点总结

二极管的基本知识点总结

二极管的基本知识点总结一、基本概念1. 什么是二极管二极管是一种由半导体材料制成的电子器件,它由P型半导体和N型半导体组成。

二极管具有正向导通和反向截止的特性,可以用来控制电流的流动。

2. 二极管的符号二极管的符号是一个三角形和一个带箭头的直线组成的图形,三角形代表P型半导体,箭头代表电流方向,直线代表N型半导体。

3. 二极管的工作原理二极管的工作原理主要基于PN结的特性。

当二极管处于正向偏置状态时,电子从N区域向P区域流动,空穴从P区域向N区域流动,形成电流,使二极管导通;当二极管处于反向偏置状态时,电子和空穴被PN结内的电场阻挡,导致电流无法通过,使二极管截止。

二、结构和特性1. 二极管的结构二极管的结构一般由P型半导体和N型半导体组成,通过扩散、合金和外加金属等工艺加工而成。

二极管的外部通常包裹着玻璃或者塑料等绝缘材料。

2. 二极管的特性二极管具有正向导通和反向截止的特性。

在正向导通状态下,二极管具有低电阻,可以导通电流;在反向截止状态下,二极管具有高电阻,不能导通电流。

3. 二极管的电压-电流特性曲线二极管的电压-电流特性曲线是指在正向偏置和反向偏置时,二极管的电压和电流之间的关系曲线。

在正向偏置状态下,二极管的电压随着电流增大而增大;在反向偏置状态下,二极管的电压非常小,电流也非常小。

三、分类和参数1. 二极管的分类根据不同的工作原理和性能要求,二极管可以分为普通二极管、肖特基二极管、肖特基二极管和肖特基二极管等多种类型。

2. 二极管的参数二极管的主要参数包括最大反向工作电压、最大正向工作电流、漏电流、正向压降、反向击穿电压等。

3. 二极管的选择在实际电路设计中,需要根据具体的要求和条件来选择适合的二极管。

例如,对于开关电路,一般会选择反向恢复二极管;对于高频电路,需要选择高频二极管。

四、应用领域1. 电源和稳压器二极管可以作为整流器,将交流电转换为直流电;也可以作为稳压二极管,用来稳定电压。

谈谈对二极管的一些认识

谈谈对二极管的一些认识

谈谈对二极管的一些认识学了一个学期的电工学,对电工学这门课程有了一定的了解,并且对这门课中涉及到的某些知识点也有了一定的认识,在此,我想谈谈我对二极管的一些了解和认识。

什么是二极管?二极管的英文是diode。

二极管的正.负二个端子,(如图)正端A称为阳极,负端K 称为阴极。

电流只能从阳极向阴极方向移动。

一些初学者容易产生这样一种错误认识:“半导体的一‘半’是一半的‘半’;面二极管也是只有一‘半’电流流动(这是错误的),所有二极管就是半导体”。

其实二极管与半导体是完全不同的东西。

我们只能说二极管是由半导体组成的器件。

半导体无论那个方向都能流动电流。

半导体的种类?半导体可分为本征半导体.P型半导体.N型半导体。

本征半导体:硅和锗都是半导体,而纯硅和锗(11个9的纯度)晶体称本征半导体。

硅和锗为4价元素,其晶体结构稳定。

P型半导体:P型半导体是在4价的本征半导体中混入了3价原子,譬如极小量(一千万之一)的铟合成的晶体。

由于3价原子进入4价原子中,因此这晶体结构中就产生了少一电子的部分。

由于少一电子,所以带正电。

P型的“P”正是取“Positve(正)”一词的第一个字母。

N型半导体:若把5价的原子,譬如砷混入4价的本征半导体,将产生多余1个电子的状态结晶,显负电性。

这N是从“Negative(负)”中取的第一个字母。

为了更好的了解半导体二极管,我特地上网查了一些相关只是,发现二极管的种类还是十分丰富的,就我了解常见的有以下几种整流管:整流管因为其正向工作电流较大,工艺上多采用面结型结构,结电容大,因此整流二极管工作频率一般小于3KHZ检波二极管:一般检波二极管采用锗材料点接触型结构,要求正向压降小,检波效率高,结电容小,频率特性好,其外形一般采用玻璃封装EA结构。

开关二极管:二极管从截止到导通称为开通时间,从开通到截止称为反向恢复时间,两者之和称为开关时间。

开通时间较短,一般可以忽略,反向恢复时间较长,他反应了二极管的特性好坏,trr定义为从加反向偏压开始到反向电流下降到初始值的1/10所用的时间。

认识电子元件之 二极管

认识电子元件之 二极管

认识电子元件之二极管二极管二极管属于半导体,它由N型半导体与P型半导体构成,它们相交的界面上形成PN 结。

二极管的主要特点就是单向导通,而反向截止,也就是正电压加在P极,负电压加在N 极,所以二极管的方向性是非常重要的。

从二极管的作用上分类可分为:整流二极管、降压二极管、稳压二极管、开关二极管、检波二极管、变容二极管;从制作材料上可分为硅二极管和锗二极管。

无论是什么二极管,都有一个正向导通电压,低于这个电压时二极管就不能导通,硅管的正向导通电压在0.6V~0.7V、锗管在0.2V~0.3V,其中0.7V和0.3V是二极管的最大正向导通电压——即到此电压时无论电压再怎么升高(不能高于二极管的额定耐压值),加在二极管上的电压也不会再升高了。

下面笔者再说一下不同的二极管的不同作用:整流二极管,用四个整流二极管的作用是将交流电变换成直流电,也就是最著名的整流桥电路,当然,有很多地方已将这四个二极管整合为一个硅堆了。

不过无论是分立元件还是整合的,它们所使用的二极管都是低频二极管,但经过开关电源电路后输出的电压就要用开关二极管或快速恢复二极管了。

这一点一定要记住,因为如果用低频二极管去对高频电压整流的话是会烧掉二极管的,甚至会烧坏其它元件。

不过如果是将高频二极管用到低频电路中是没有问题的。

另外二极管和电容一样是有耐压值的,所以只有耐压值高于实际电压的二极管才能放心使用。

稳压二极管也很常见,它能将较高的电压稳定到它的额定电压值上,但是它的接法和二极管是相反的,因为它利用的是反向导通原理。

注:二极管在电路中的符号为“VD”或“D”,稳压二极管的符号为“ZD”。

稳压二极管稳压二极管(又叫齐纳二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.稳压管的应用:1、浪涌保护电路稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL就与电源分开.2、过压保护电路C电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.3、电弧抑制电路在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.4、串联型稳压电路在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用。

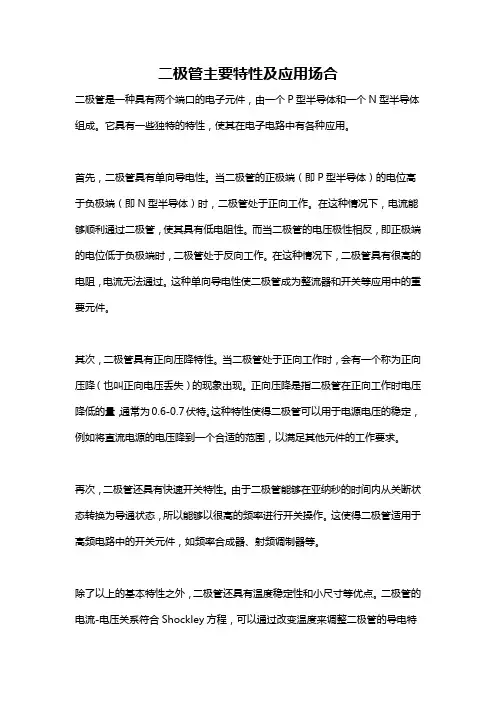

二极管主要特性及应用场合

二极管主要特性及应用场合

二极管主要特性及应用场合二极管是一种具有两个端口的电子元件,由一个P型半导体和一个N型半导体组成。

它具有一些独特的特性,使其在电子电路中有各种应用。

首先,二极管具有单向导电性。

当二极管的正极端(即P型半导体)的电位高于负极端(即N型半导体)时,二极管处于正向工作。

在这种情况下,电流能够顺利通过二极管,使其具有低电阻性。

而当二极管的电压极性相反,即正极端的电位低于负极端时,二极管处于反向工作。

在这种情况下,二极管具有很高的电阻,电流无法通过。

这种单向导电性使二极管成为整流器和开关等应用中的重要元件。

其次,二极管具有正向压降特性。

当二极管处于正向工作时,会有一个称为正向压降(也叫正向电压丢失)的现象出现。

正向压降是指二极管在正向工作时电压降低的量,通常为0.6-0.7伏特。

这种特性使得二极管可以用于电源电压的稳定,例如将直流电源的电压降到一个合适的范围,以满足其他元件的工作要求。

再次,二极管还具有快速开关特性。

由于二极管能够在亚纳秒的时间内从关断状态转换为导通状态,所以能够以很高的频率进行开关操作。

这使得二极管适用于高频电路中的开关元件,如频率合成器、射频调制器等。

除了以上的基本特性之外,二极管还具有温度稳定性和小尺寸等优点。

二极管的电流-电压关系符合Shockley方程,可以通过改变温度来调整二极管的导电特性。

这种温度稳定性使得二极管在温度变化较大的环境中仍可正常工作。

同时,由于二极管结构简单,体积小巧,所以可以方便地集成在集成电路中,满足现代电子产品对小型化的要求。

基于以上特性,二极管在电子电路中有许多应用场合。

下面是一些主要的应用:1. 整流器:由于二极管具有单向导电性,可以将交流信号转换为直流信号。

将二极管放置在交流电源电路中,即可实现整流功能。

2. 保护元件:二极管的单向导电性使其在电路中扮演保护元件的角色。

在电路中,当电压超过设定值时,二极管会变为低电阻态,将过高的电压泄放至地。

这样能够保护其他元件免受高电压的损害。

什么是电子电路中的二极管

什么是电子电路中的二极管电子电路中的二极管(Diode)是一种重要的电子元件,广泛应用于各种电子设备中。

它是由半导体材料制成的,具有一个P型半导体和一个N型半导体之间形成的结构。

本文将介绍二极管的基本原理、工作特性及其在电子电路中的应用。

一、二极管的基本原理二极管是一种半导体器件,其原理基于P-N结的特性。

P-N结是指将P型半导体与N型半导体直接连接形成的界面。

在P型半导体中,电子是主要的载流子,而在N型半导体中,空穴是主要的载流子。

1. 电子流动方向当P-N结处于正向偏置(即P端连接正电压,N端连接负电压)时,电子从P端向N端流动,而空穴则不断从N端向P端补充。

这时,二极管处于导通状态,几乎没有阻抗。

2. 电子流动方向当P-N结处于反向偏置(即P端连接负电压,N端连接正电压)时,电子从N端向P端流动被P区吸收,空穴从P端向N端流动被N区吸收。

这时,二极管处于截止状态,几乎不允许电流通过。

基于以上原理,二极管具有单向导电性,只能在正向偏置下传导电流,而反向时则起到阻止电流的作用。

二、二极管的工作特性二极管的工作特性可以用伏安特性曲线来表示。

伏安特性曲线显示了二极管在不同电压下电流的变化关系。

伏安特性曲线的基本形状如下图所示:![Image](https://image.png)从伏安特性曲线中可以看出,二极管在正向偏置时,电压增大,电流迅速增加,呈现非线性特性。

而在反向偏置时,电流基本保持在很小的值,几乎不增加。

工作特性的研究可以帮助我们理解二极管的性能,并为电子电路的设计与分析提供重要参考。

三、二极管的应用由于二极管具有单向导电性和非线性特性,因此在电子电路中有着广泛的应用。

1. 整流器二极管的单向导电性使得其适合用作整流器。

在交流电信号中,二极管可以将电流限制在一个方向上,从而将交流信号转换为直流信号。

2. 稳压器二极管的非线性特性使其适合用作稳压器。

通过合理选择二极管的工作点,可以实现对电压的稳定输出,保护后续电路不受过高电压的影响。

电器工作原理中的电子器件解析二极管

电器工作原理中的电子器件解析二极管电子器件在电器工作原理中扮演着重要的角色,其中二极管作为一种基础的电子元件,在各类电子设备中都得到了广泛应用。

本文将对二极管的基本原理、结构和工作特性进行解析,以揭示其在电器工作中的重要作用。

一、二极管的基本原理二极管是一种由半导体材料制成的电子器件,其基本原理是利用了PN结的特性。

PN结由一种p型半导体和一种n型半导体组成,p型半导体中的电子与n型半导体中的空穴结合,形成一个具有单向导电特性的界面。

当二极管的正向电压施加在PN结上时,p区的空穴和n区的电子被引入界面处,电子与空穴发生再结合,导致电荷的重新分布,从而形成导电通路。

这种导电方式称为正向导通。

相反地,当二极管的反向电压施加在PN结上时,n区的电子被吸引到p区,而p区的空穴被吸引到n区,导致电子与空穴不再结合,干扰了导电通路的形成。

这种导电方式称为反向截止。

二、二极管的结构二极管由p区和n区两个半导体材料组成,通常采用硅(Si)或者锗(Ge)作为基本材料。

p区中的材料被掺杂有少量的三价元素,如硼(B)或铝(Al),以形成空穴。

n区中则被掺杂有五价元素,如磷(P)或砷(As),以形成自由电子。

二极管的形状可以是圆柱状、扁平状或者芯片状,不同形状适用于不同的应用场景。

在二极管的外壳中,还通常会有两个引线,用于连接电路。

三、二极管的工作特性二极管具有许多独特的工作特性,使其在电器工作中得到了广泛应用。

1. 正向导通特性:二极管在正向偏置下,具有低电阻特性,可使电流从anode(阳极)流向cathode(阴极)。

这使得二极管能够作为整流器、开关等电子设备的关键元件。

2. 反向截止特性:二极管在反向偏置下,具有高电阻特性,几乎不允许电流通过。

这使得二极管能够作为电路的保护元件,可防止反向电压对电路的损害。

3. 反向击穿特性:当反向电压超过二极管的击穿电压时,在二极管上会产生较大的电流,导致二极管失去原有的正向导通特性。

二极管的工作原理

二极管的工作原理引言概述:二极管是一种常见的电子元器件,其工作原理十分重要。

了解二极管的工作原理有助于我们更好地理解电子设备的工作原理,提高我们对电子技术的认识。

本文将详细介绍二极管的工作原理,匡助读者更好地理解这一重要电子元器件。

一、二极管的结构1.1 硅或者锗材料二极管通常由硅或者锗等半导体材料制成,这些材料具有特定的电子结构,能够形成PN结。

1.2 PN结PN结是二极管的重要结构,由P型半导体和N型半导体材料组成,形成内建电场。

1.3 金属引线二极管的两端通常带有金属引线,用于连接电路。

二、二极管的工作原理2.1 正向偏置当二极管的P端连接正极,N端连接负极时,PN结电场会消失,电子从N端流向P端,形成电流。

2.2 反向偏置当二极管的P端连接负极,N端连接正极时,PN结电场会加强,阻挠电子从N端流向P端,几乎不会有电流通过。

2.3 电子空穴对在二极管中,电子从N端流向P端,而空穴从P端流向N端,形成电子空穴对,是电流的主要载流子。

三、二极管的特性3.1 正向导通特性二极管在正向偏置下具有导通特性,具有很小的正向电压降。

3.2 反向截止特性二极管在反向偏置下几乎不导通,惟独在达到击穿电压时才会有电流通过。

3.3 温度特性二极管的导通特性会随温度的变化而变化,通常随温度升高而导通电流增加。

四、二极管的应用4.1 整流器二极管可以用作整流器,将交流电转换为直流电。

4.2 信号检测二极管可以用于信号检测,将无线电信号转换为音频信号。

4.3 保护装置二极管可以用于电路保护,防止反向电压损坏其他元器件。

五、二极管的发展趋势5.1 高频特性现代二极管趋向于高频特性,能够在更高频率下工作。

5.2 小型化二极管的尺寸越来越小,适应了电子设备小型化的趋势。

5.3 集成化二极管与其他元器件集成在一起,形成更加复杂的电路,提高了电子设备的性能。

总结:通过本文的介绍,我们可以更好地理解二极管的工作原理及其在电子领域的应用。

电子元器件系列知识----二极管介绍

电子元器件知识----二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。

作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性,电路中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

二极管种类有很多,根据其不同用途,可分为检波二极管、整流二极管、稳压二极管、开关二极管等。

按照管芯结构,又可分为点接触型二极管、面接触型二极管及平面型二极管。

点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面,通以脉冲电流,使触丝一端与晶片牢固地烧结在一起,形成一个“PN结”。

由于是点接触,只允许通过较小的电流(不超过几十毫安),适用于高频小电流电路,如收音机的检波等。

面接触型二极管的“PN结”面积较大,允许通过较大的电流(几安到几十安),主要用于把交流电变换成直流电的“整流”电路中。

平面型二极管是一种特制的硅二极管,它不仅能通过较大的电流,而且性能稳定可靠,多用于开关、脉冲及高频电路中。

极性识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极。

二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结,在其界面处两侧形成空间电荷层,并建有自建电场。

当不存在外加电压时,由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。

当外界有正向电压偏置时,外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。

当外界有反向电压偏置时,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

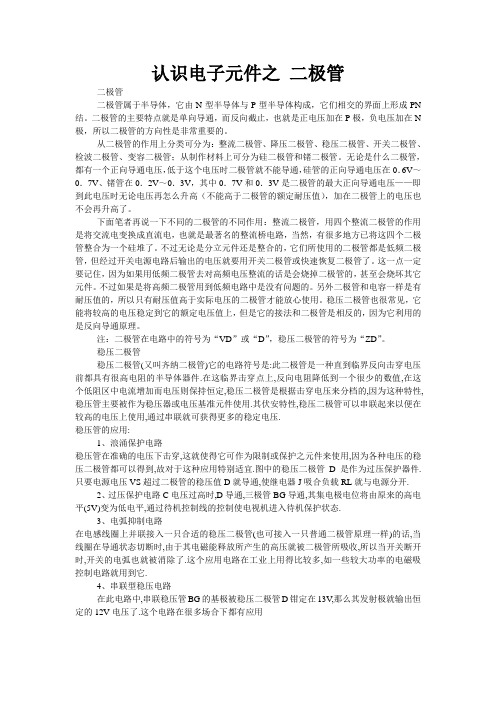

认识电子元件之二极管
二极管
二极管属于半导体,它由N型半导体与P型半导体构成,它们相交的界面上形成PN结。

二极管的主要特点就是单向导通,而反向截止,也就是正电压加在P极,负电压加在N 极,所以二极管的方向性是非常重要的。

从二极管的作用上分类可分为:整流二极管、降压二极管、稳压二极管、开关二极管、检波二极管、变容二极管;从制作材料上可分为硅二极管和锗二极管。

无论是什么二极管,都有一个正向导通电压,低于这个电压时二极管就不能导通,硅管的正向导通电压在0.6V~0.7V、锗管在0.2V~0.3V,其中0.7V和0.3V是二极管的最大正向导通电压——即到此电压时无论电压再怎么升高(不能高于二极管的额定耐压值),加在二极管上的电压也不会再升高了。

下面笔者再说一下不同的二极管的不同作用:整流二极管,用四个整流二极管的作用是将交流电变换成直流电,也就是最著名的整流桥电路,当然,有很多地方已将这四个二极管整合为一个硅堆了。

不过无论是分立元件还是整合的,它们所使用的二极管都是低频二极管,但经过开关电源电路后输出的电压就要用开关二极管或快速恢复二极管了。

这一点一定要记住,因为如果用低频二极管去对高频电压整流的话是会烧掉二极管的,甚至会烧坏其它元件。

不过如果是将高频二极管用到低频电路中是没有问题的。

另外二
极管和电容一样是有耐压值的,所以只有耐压值高于实际电压的二极管才能放心使用。

稳压二极管也很常见,它能将较高的电压稳定到它的额定电压值上,但是它的接法和二极管是相反的,因为它利用的是反向导通原理。

注:二极管在电路中的符号为“VD”或“D”,稳压二极管的符号为“ZD”。

稳压二极管
稳压二极管(又叫齐纳二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压. 稳压管的应用:
1、浪涌保护电路(如图2):
稳压管在准确的电压下击穿,这就使得它可作为限制或保护之元件来使用,因为各种电压的稳压二极管都可以得到,故对于这种应用特别适宜.图中的稳压二极管D是作为过压保护器件.只要电源电压VS超过二极管的稳压值D就导通,使继电器J吸合负载RL 就与电源分开.
2、过压保护电路(如图3):
EC是电视机主供电压,当EC电压过高时,D导通,三极管BG导通,其集电极电位将由原来的高电平(5V)变为低电平,通过待机控制线的控制使电视机进入待机保护状态.
3、电弧抑制电路如图4:
在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话,当线圈在导通状态切断时,由于其电磁能释放所产生的高压就被二极管所吸收,所以当开关断开时,开关的电弧也就被消除了.这个应用电路在工业上用得比较多,如一些较大功率的电磁吸控制电路就用到它.
4、串联型稳压电路(如图5):
在此电路中,串联稳压管BG的基极被稳压二极管D钳定在13V,那么其发射极就输出恒定的12V电压了.这个电路在很多场合下都有应用。
