安全光栅光幕安全操作及保养规程安全光栅光幕是一种非常常用的安全设备，用于保护机器人、自动化机械和其他设备的操作者免受伤害。
许多行业和应用程序都使用安全光栅光幕，如汽车制造、零件装配和印刷机器等。
本文将介绍如何安全操作和保养安全光栅光幕。
安全操作安装在安装安全光栅光幕时，请确保严格按照厂商提供的说明书和建议进行操作。
确保设备安装牢固、完全符合安装要求，不要在没有接收到指令时让任何物体/人员经过安全光栅光幕。
记录维护安全记录的计划应当实施，以确保您的安全光栅光幕长期以来保持高水平的维护和运作。
安装时，应该建立好维护记录，记录每次维护、检查、安装和升级的日期和详细情况。
按照工厂提供的维护要求规定的时间间隔进行维护。
检查在安全光栅光幕初始化后，确认温度是否适当。
温度应该在摄氏零度至摄氏40度之间。
检查光栅光幕是否完全有效并在工作状态，确保没有任何损坏和故障。
在每次使用前，用不腐蚀性清洁剂擦拭光栅光幕，以确保没有灰尘或其他污染。
维修/替换如发现安全光栅光幕存在各类功能故障、意外损坏等情况，请及时停机并与数字化智能工程部门联系。
不得私自打开设备或进行其它损坏/更改等行为。
在必要的情况下，如光栅光幕无法维修，建议更换光栅光幕。
保养规程清洁经常（至少每个季度一次）使用不腐蚀性清洁剂在设备外表面和设备里部分表面擦拭清洗，清洗顺序为：机器壳体和表面 -> 光栅光幕及其传感器 -> 内饰件（若可清洗） -> 光源、镜片等。
保养在设备的快速工作时间内，应该建立最佳的防护机制，以确保设备的可靠性。
使用真正的光栅光幕配件，确保光栅光幕在正确的安全栅格范围内工作。
调整光栅光幕可以改变栅格范围和决定哪个高度将被检测。
根据应用要求调整栅格范围并安装栅格，确保光栅光幕能够在正确的应用中检测到正确的距离和高度。
替换在必要的情况下，如光栅光幕无法维修，建议更换光栅光幕。
更换时请注意以下事项：•遵循厂商的说明，强调有关设备安装和切换的重要指南。

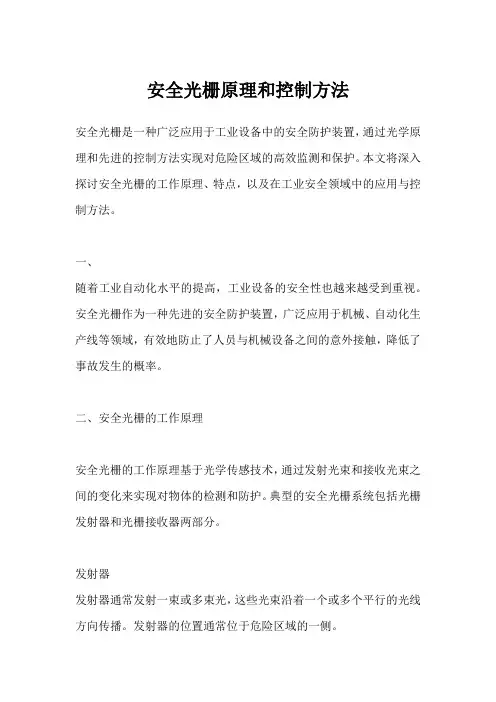

安全光栅原理和控制方法
安全光栅原理和控制方法安全光栅是一种广泛应用于工业设备中的安全防护装置，通过光学原理和先进的控制方法实现对危险区域的高效监测和保护。
本文将深入探讨安全光栅的工作原理、特点，以及在工业安全领域中的应用与控制方法。
一、随着工业自动化水平的提高，工业设备的安全性也越来越受到重视。
安全光栅作为一种先进的安全防护装置，广泛应用于机械、自动化生产线等领域，有效地防止了人员与机械设备之间的意外接触，降低了事故发生的概率。
二、安全光栅的工作原理安全光栅的工作原理基于光学传感技术，通过发射光束和接收光束之间的变化来实现对物体的检测和防护。
典型的安全光栅系统包括光栅发射器和光栅接收器两部分。
发射器发射器通常发射一束或多束光，这些光束沿着一个或多个平行的光线方向传播。
发射器的位置通常位于危险区域的一侧。
接收器接收器则位于相对应的位置，接收由发射器发射的光束。
当有物体或者人员进入发射器和接收器之间的光束时，接收器会检测到光束的中断，从而触发安全光栅系统的报警或停机机制。
工作方式安全光栅可以采用主动式和被动式两种工作方式。
主动式光栅发射和接收光束，被动式光栅则只接收来自发射器的光束。
两者的选择取决于具体的应用场景和安全要求。
三、安全光栅的特点高精度检测安全光栅具有高精度的检测能力，可以实时监测光束的中断情况，响应速度快，能够及时发现潜在的危险。
灵活性和可调性安全光栅的光束可以根据需要进行调整，以适应不同的工业环境和安全要求。
这种灵活性使得安全光栅成为适用于各种场景的安全防护装置。
易于安装和维护安全光栅的安装相对简单，通常可以直接固定在设备或机械结构上。
同时，由于其无需接触物体，因此维护相对容易，减少了对设备的损耗。
多功能性现代安全光栅通常具有多功能性，可与其他安全设备和系统集成，实现更全面的安全控制。
例如，与PLC（可编程逻辑控制器）等控制系统连接，实现智能化的安全管理。
四、安全光栅在工业中的应用机械加工设备安全光栅广泛应用于数控机床、冲床、激光切割机等机械加工设备上，以保护操作人员免受机械设备的危险。
KS06G型安全光栅使用说明书
KS06G型安全光栅使用说明书(2020年9月)济宁科力光电产业有限责任公司本说明书中的以下特殊信息，用来警告潜在的危险或提示对一些用来阐明或简化某一程序的信息加以注意。
安全警示标志，用以警告潜在的人身伤害危险，请务必遵从所有带有此标志的安全信息，以避免可能的伤害。
安全使用注意事项1系统组成安全光栅是由传感器（包含发射器和接收器）、传输线及配件等组成的保护系统。
图1 安全光栅工作示意图图1.1 发射器/接收器1.1传感器发射器是发光单元的组合，作用是发射光信号。
接收器是受光单元的组合，作用是接收并处理来自发射器的光信号，并将光栅的通断状态信号通过传输线输送到受控设备。
KS06G型安全光栅符合下列标准的要求欧盟指令机械安全指令2006/42/EC、EMC指令2014/30/EU欧洲标准EN 61496-1、EN 61496-2、EN 13849-1国际标准IEC 61496-1、IEC 61496-2、ISO 13849-1国家标准GB/T 19436.1、GB/T 19436.2、GB 4584安全注意事项指令和标准适用于各种类型的压力机械，如冲床、压力机、液（油）压机、锻床、注塑机、剪板机、折弯机、切纸机等的人身安全防护。
对于工业机械手、包装设备、自动化设备、流水线等危险区域，可实现区域保护。
可用于检测和防盗。
应用场合扫码下载详细版说明书2 规格型号整机规格型号发射器/接收器规格型号传输线规格型号图 1.3.2 KS06G 型单端传输线序号安装方式安装支架代码1正侧装一体安装方式ZC 2管装支架侧装方式GC 3双臂支架侧装-带减振器安装方式SCJ 4双臂支架侧装-T 型槽安装方式SCT 5T 型槽侧装方式TC 6防护罩侧装方式FC 7防护罩正装方式FZ 8管装支架配防护罩方式GF 9双臂支架配防护罩方式SF 10磁吸安装方式CX 11防护罩落地安装方式FL 12磁吸防护罩正装方式CFZ 13磁吸防护罩侧装方式CFC 14双旋臂支架侧装方式G115板状支架-磁吸安装方式ZBC 16板状支架-螺钉安装方式ZBL3 产品安装方式：注1：E 型光幕光束数：04、06、08……40,光轴间距仅有40mm; 保护长度：4～16光束为0～40m,18～40光束为0～30m。
安全光栅培训 PPT
通常使用挡板来封挡 盲区，挡板破损和维 修拆下后要及时恢复。
盲区
2. 对于滑块能在行程的任意位置制动停止的压力机，安装 安全光栅置，可实现整个行程的安全保护，或与凸轮开 关配合，实现30°～180°之间行程的安全保护。
3. 对于工业机械手、注塑机、包装设备、切纸机械、压滤 机、自动化设备、焊装流水线等危险工作区域，安装安 全光栅，可实现进入危险区域报警或与设备的安全保护 系统联锁，从而保护人身安全。
继续保持安静
四、安全光栅使用示例
【防刃保护】
【压机安全防护使用】
【自动装配机侵入检测】
【机器人工作区域侵入检测】
【小型特殊用途机器的安全防护】 【特殊用途机器安全防护】
【焊接机器人周边的安全防护】【禁人进入区域安全防护】
五、注意事项
盲区的存在
由于安装及光栅本身的缺陷等，导 致光栅在使用时存在盲区，在盲区 内遮蔽光栅起不到保护作用，使用 时需要特别注意。 新设备安装时尽量选用无盲区光栅
反射器 或受光器
三、安全光栅工作原理 异常情况下光栅
传感器 或发光器
当光栅传感器保护区域内有遮挡物，例如人员进入时，光线被遮断， 光栅传感器立即发出遮断信号给控制器，控制器安全指示灯绿灯熄灭， 故障指示灯红灯点亮，继电器立即释放，设备停止且不能被启动，从 而起到保护人员免受伤害。
大家学习辛苦了，还是要坚持
安全光栅培训
目录
1、安全光栅用途 2、安全光栅工作示意 3、安全光栅工作原理 4、安全光栅使用示例 5、注意事项
一、安全光栅用途
1.安全光栅又称为光电保护器、安全光幕、光电保护装置 等，主要用于机械加工设备、危险工作区域，防止机械 设备对操作者的伤害和误入危险区域造成的人身伤害， 保护人身安全。
CT4型安全光栅使用说明书
CT4型安全光栅（安全4级）使用手册济宁科力光电产业有限责任公司目录Ⅰ．指令与标准................................................................................................................................ - 1 -Ⅱ．用户须知.................................................................................................................................... - 1 -Ⅲ. 安全注意事项............................................................................................................................ - 2 -Ⅳ.安全使用注意事项...................................................................................................................... - 3 -Ⅴ.标志说明...................................................................................................................................... - 3 -第1部分产品介绍.................................................................................................................................. - 4 -1.1.系统组成................................................................................................................................ - 4 -1.2.规格型号................................................................................................................................ - 5 -1.2.1. 系统编号......................................................................................................................... - 5 -1.2.2. 传感器编号..................................................................................................................... - 5 -1.2.3.传输线编号..................................................................................................................... - 5 -1.3.传输线.................................................................................................................................... - 7 -1.4.应用场合................................................................................................................................ - 8 -1.5.外观信息................................................................................................................................ - 9 -1.6.技术参数.............................................................................................................................. - 11 -1.7.CT4型安全光栅规格型号参数一览表 ............................................................................... - 13 -1.8.零部件外形尺寸.................................................................................................................. - 14 -1.9.试件...................................................................................................................................... - 15 -第2部分功能介绍................................................................................................................................ - 16 -2.1.输入、输出接口电路.......................................................................................................... - 16 -2.2.典型接线图.......................................................................................................................... - 18 -2.2.1.使用EDM功能接线图................................................................................................... - 18 -2.2.2.不使用EDM功能接线图 ............................................................................................... - 18 -2.3.功能说明.............................................................................................................................. - 19 -2.3.1.安全自检功能............................................................................................................... - 19 -2.3.2.外部设备监控功能（EDM） ......................................................................................... - 20 -2.3.3. 辅助输出（非安全）................................................................................................... - 21 -2.3.4.自动复位功能............................................................................................................... - 21 -第3部分安装、接线............................................................................................................................ - 22 -3.1.安装条件.............................................................................................................................. - 22 -3.1.1. 检测区和安装方法....................................................................................................... - 22 -3.1.2. 安全距离....................................................................................................................... - 24 -3.1.3. 反射面的距离............................................................................................................... - 26 -3.1.4. 防干扰措施................................................................................................................... - 27 -3.2.安装...................................................................................................................................... - 28 -3.2.1. 安装方式....................................................................................................................... - 28 -3.3.接线...................................................................................................................................... - 33 -3.3.1. 注意事项....................................................................................................................... - 33 -3.3.2. 工作电源....................................................................................................................... - 33 -3.3.3. 接线步骤....................................................................................................................... - 34 -3.3.4. 传输线与发射器的连接 ............................................................................................... - 34 -3.3.5. 传输线与接收器的连接 ............................................................................................... - 34 -第4部分检查和调试............................................................................................................................ - 35 -4.1.安装条件检查...................................................................................................................... - 35 -4.2.上电前接线检查.................................................................................................................. - 35 -4.3.停机检查.............................................................................................................................. - 36 -4.4.开机检查.............................................................................................................................. - 36 -第5部分维护........................................................................................................................................ - 37 -5.1.重新上电或操作者更换时检查 .......................................................................................... - 37 -5.2.受控设备检查...................................................................................................................... - 37 -I5.3.每6个月或设备配置变化时检查项 .................................................................................. - 38 -第6部分故障诊断................................................................................................................................ - 39 -6.1.故障状态.............................................................................................................................. - 39 -6.2.设备制动系统故障.............................................................................................................. - 40 -第7部分版本信息................................................................................................................................ - 41 -Ⅰ．指令与标准(1)CT4型安全光栅符合下列标准欧盟指令机械安全指令2006/42/ECEMC指令2014/30/EU欧洲标准EN 61496-1:2013 (Type 4 ESPE)EN 61496-2:2013 (Type 4 AOPD)EN ISO 13849-1:2015 (Category 4、PL e)EN 61326-1:2013国际标准IEC 61496-1:2012 (Type 4 ESPE),IEC 61496-2:2013 (Type 4 AOPD)IEC 61326-1ISO 13855(2)CT4型安全光栅取得了TUV的以下认证根据机械指令进行的EC型式试验Type 4 ESPE (IEC 61496-1)Type 4 AOPD (IEC 61496-2)EMC符合证明（测试使用MW电源：RS-35-24）TUV型式认可Type 4 ESPE (EN 61496-1)Type 4 AOPD (EN 61496-2)Category 4（EN ISO 13849-1/-2）PL e（EN ISO 13849-1/-2）(3)CT4型安全光栅在设计时考虑了下列标准EN/IEC 61508EN/IEC 61010-1EN 60204-1EN 605292014/35/EU (低电压指令)Ⅱ．用户须知安装、操作或维护CT4型安全光栅前，请务必仔细阅读本使用手册并通过外观熟悉设备。

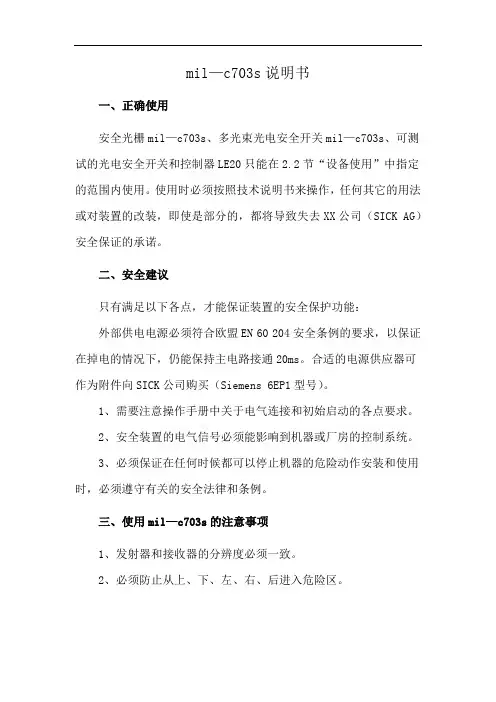

mil—c703s说明书
mil—c703s说明书
一、正确使用
安全光栅mil—c703s、多光束光电安全开关mil—c703s、可测试的光电安全开关和控制器LE20只能在2.2节“设备使用”中指定的范围内使用。
使用时必须按照技术说明书来操作，任何其它的用法或对装置的改装，即使是部分的，都将导致失去XX公司（SICK AG）安全保证的承诺。
二、安全建议
只有满足以下各点，才能保证装置的安全保护功能：
外部供电电源必须符合欧盟EN 60 204安全条例的要求，以保证在掉电的情况下，仍能保持主电路接通20ms。
合适的电源供应器可作为附件向SICK公司购买（Siemens 6EP1型号）。
1、需要注意操作手册中关于电气连接和初始启动的各点要求。
2、安全装置的电气信号必须能影响到机器或厂房的控制系统。
3、必须保证在任何时候都可以停止机器的危险动作安装和使用时，必须遵守有关的安全法律和条例。
三、使用mil—c703s的注意事项
1、发射器和接收器的分辨度必须一致。
2、必须防止从上、下、左、右、后进入危险区。
红外线安全光栅使用需注意事项
红外线安全光栅使用需注意事项
有的客户是外地的，这时候，如果只有几套的话，一般为了节约成本，是可以自己进行安全光栅安装的，同时，有的时候，即使是本地的，因为安全光栅安装比较简单，很多客户也会愿意自己进行安全光幕的安装，下面，就说说安装安全光幕的注意事项!
首先，我们要注意的是，我们安装安全光栅要对准，安全光栅是由一些光束点组成的，而原理是，发光器发射光线，受光器接收光线，如果，安全光栅没有对准的话，就可能会起不到保护作用，还有就是，有的厂家比较粗心，在安装安全光幕的时候，螺丝没有紧固，这些都是可能会造成安全光幕无法正常运行的原因。
同时，我们为了防震功能更好，除了本身安全光幕具有防震功能之外，我们在安装上面也要注意防震，我们厂家会为您配置相关的冲床保护器防震垫，安装的时候，注意好防震垫的安装即可。
同时，我们的，我们在进行红外线安全光栅使用时，要做好检查工作，如果未及时发现问题和处理问题，会导致使用过程中误以为是安全的，从而发生危险事故!当然，我们兴兆业的冲床保护器是有电路自检功能的，万一安全光幕出现故障了，安全光栅本身也会报警的。
光栅设备安全操作规定
光栅设备安全操作规定背景光栅设备是一种常用于测量长度、角度等物理量的精密仪器，由于其高精度和高灵敏性，广泛应用于航空、航天、国防、制造等领域。
然而，由于光栅设备对环境和操作条件非常敏感，因此要求操作人员必须具备一定的专业知识和操作技能，才能确保设备的长期可靠运行和安全使用，防止损失和事故发生。
目的本文档制定的目的是为了确保光栅设备的安全操作，减少因操作失误、误操作等原因引发的意外事故，并保护人员和设备的安全。
本规定适用于所有使用光栅设备的人员，包括但不限于操作人员、维护人员、管理人员等。
基本要求1.选配正确。
根据被测量物的具体特性和测量需求选择适当的光栅设备，确保其技术参数和效能满足测量要求。
2.操作规范。
在使用光栅设备时，必须根据操作手册要求进行操作，严禁随意更改设备设置和参数，以免影响测量结果和设备运行。
3.应急预案。
在使用光栅设备时，要随时掌握设备的基本信息、操作方法、事故处理程序和应急预案等，以便在出现意外情况时迅速采取有效措施减少损失。
4.维护保养。
长期使用的光栅设备必须经过定期的维护保养，有关人员必须保证维护保养的质量和正确性，确保光栅设备的正常使用和长期可靠运行。
操作规范1.开展前的准备工作1.根据被测量物的具体特性和测量需求，选择适当的光栅设备，确保其技术参数和效能满足测量要求。
2.检查设备各项设置和参数是否正确，如运动状态、安装螺钉紧固程度、摆放方位是否稳定等。
3.检查设备电源连接和电路连接是否良好，避免电源不稳定导致设备失灵或测量结果骤变。
4.检查环境条件是否适合光栅设备的要求，如是否有强电磁场、强震动、高温及湿度等干扰设备运行和测量结果的因素。
2.操作步骤1.打开光栅设备的电源开关，并检查设备是否正常运转和稳定工作。
2.按照操作手册中的说明，对被测量物进行标记和安装，确保位移量传递准确和位置固定稳定。
3.按照操作手册中的说明，对光栅设备进行校准，并检查测量结果的准确性和稳定性。
