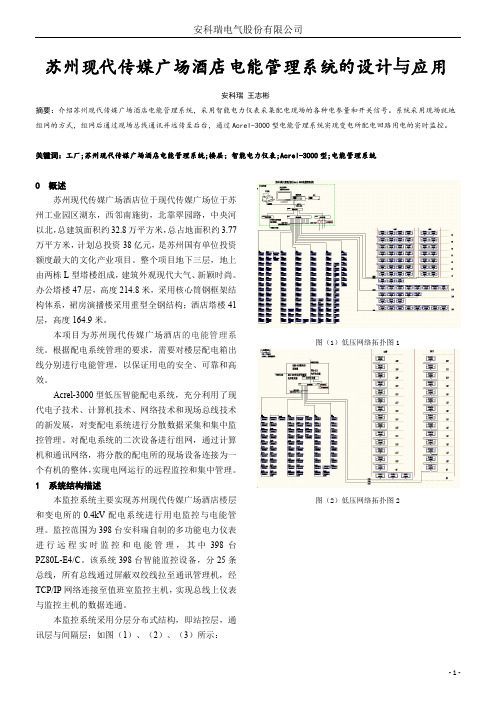

苏州现代传媒广场酒店电能管理系统的设计与应用
苏州现代传媒广场酒店电能管理系统的设计与应用安科瑞王志彬摘要：介绍苏州现代传媒广场酒店电能管理系统，采用智能电力仪表采集配电现场的各种电参量和开关信号。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现变电所配电回路用电的实时监控。
关键词：工厂;苏州现代传媒广场酒店电能管理系统;楼层；智能电力仪表;Acrel-3000型;电能管理系统0概述苏州现代传媒广场酒店位于现代传媒广场位于苏州工业园区湖东，西邻南施街，北靠翠园路，中央河以北，总建筑面积约32.8万平方米，总占地面积约3.77万平方米，计划总投资38亿元，是苏州国有单位投资额度最大的文化产业项目。
整个项目地下三层，地上由两栋L型塔楼组成，建筑外观现代大气、新颖时尚。
办公塔楼47层，高度214.8米，采用核心筒钢框架结构体系，裙房演播楼采用重型全钢结构；酒店塔楼41层，高度164.9米。
本项目为苏州现代传媒广场酒店的电能管理系统。
根据配电系统管理的要求，需要对楼层配电箱出线分别进行电能管理，以保证用电的安全、可靠和高效。
Acrel-3000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的新发展，对变配电系统进行分散数据采集和集中监控管理。
对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。
1系统结构描述本监控系统主要实现苏州现代传媒广场酒店楼层和变电所的0.4kV配电系统进行用电监控与电能管理。
监控范围为398台安科瑞自制的多功能电力仪表进行远程实时监控和电能管理，其中398台PZ80L-E4/C。
该系统398台智能监控设备，分25条总线，所有总线通过屏蔽双绞线拉至通讯管理机，经TCP/IP网络连接至值班室监控主机，实现总线上仪表与监控主机的数据连通。
本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；如图（1）、（2）、（3）所示：图（1）低压网络拓扑图1图（2）低压网络拓扑图2图（3）低压网络拓扑图3间隔设备层主要为：安科瑞多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。
181洋河酒厂蓝领公寓电能管理系统小结
Acrel-3000电能管理系统在洋河酒厂蓝领公寓的应用杨兴媚江苏安科瑞电器制造有限公司江阴摘要：介绍洋河酒厂蓝领公寓，采用智能电力仪表，采集配电现场的各种电参量和开关信号及楼层用户各种电参量。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现变电所配电回路、楼层用户用电的实时监控和管理。
关键词：洋河酒厂;蓝领公寓;0.4KV变电所；智能电力仪表;Acrel-2000/3000型;电能管理系统0概述本工程为江苏洋河酒厂股份有限公司阳光水岸工程1#宿舍楼，泗阳"阳光水岸"工程1#宿舍楼位于江苏省泗阳经济开发区内，北侧为文城路，东侧为长江路，南侧为天津路，西侧为规划道路，为经济开发区的核心区域。
本项目总建筑面积约为21386平方米，地上19层，地下2层，建筑总高度为67.40米。
我司承接本项目的电能管理系统，实时采集变电所多功能仪表及楼层用户终端电能计量表的数据，用于分析、管理用户的用电情况，以便于用户对楼层用电情况的实时了解。
1需求分析本电能管理系统的实施，在以下各方面达到预定的目标：1）在现有的基础条件上，加装电能管理系统；2）掌握变电所、各终端用户电力设备运行情况；3）系统内部能够实现统一的监控平台，能够得到系统内部全部参数的实时数据；对整个供配电系统的智能化管理，能够对供配电系统中所有电气设备的运行状态进行安全、可靠、准确地实时监视，实现系统故障、异常实时报警并具有故障追忆功能。
4）对电能管理系统中各种状态监测、历史数据生成报表，系统可以设计和管理多种报表样式，实现日、月、年报表管理；5）能够加强用电负荷控制和电能成本统计分析、汇总。
度与实时性；7）使设备优化运行，降低维护成本；8）有效控制电能消耗成本；9）提高电气系统运行管理效率；10）数据记录和故障数据记录；11）提高电力管理系统运行管理效率，大幅提升管理水平；12）实现故障信息报警报警查询，可以设置预报警信号和故障报警信号，通过声光、界面等方式提示用户，待用户确认后复位，并可以提供报警信息打印功能。
安科瑞5000能源管理与能耗分析系统的应用
安科瑞5000建筑能源管理与能耗分析的应用徐孝峰1概述智能电网是当前国际国内新技术和新产业发展热点。
根据智能电网研究框架体系，智能电网建设主要抓住发电、输电、变电、配电、用电和调度六个环节。
“配用电”环节即为电网的用户端，包括建筑楼宇、工矿企业、基础设施等。
用户端消耗着整个电网80%的电能，用户端智能化用电管理对用户可靠、安全、节约用电有十分重要的意义。
构建智能用电服务体系，全面推广智能仪表、智能用电管理终端等设备，实现电网与用户的双向良性互动。
用户端急需解决的研究内容主要包括：先进的表计，智能楼宇、智能电器、增值服务、客户用电管理系统、需求侧管理等课题。
---安科瑞5000建筑能源管理与能耗分析的应用Acrel-3000电能管理系统和Acrel-5000能源管理与能耗分析系统正是针对以上课题而研发的用户端能源管理分析系统。
Acrel-5000能源管理与能耗分析系统在Acrel-3000电能管理系统的基础上增加了对水、气、煤、油、热(冷)量等集中采集与分析，通过对用户端所有能耗进行细分和统计，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支撑。
---安科瑞5000建筑能源管理与能耗分析的应用2参照标准●DL/T698《电能信息采集与管理系统》●GB/T2887-2011《计算站场地技术条件》●GB/T25329-2010《企业节能规划编制通则》●GB/T13234-2009《企业节能量计算方法》●GB/T15587-2008《工业企业能源管理导则》●GB/T6422-2009《用能设备能量测试导则》●GB/T2588-2000《设备热效率计算通则》●GB/T2589-2008《综合能耗计算通则》●GB19761-2009《通风机能效限定值及能效等级》●GBT15316-2009《节能监测技术通则》●GBT23331-2009《能源管理体系要求》●GB/T13471-2008《节电技术经济效益计算与评价方法》●《国家机关办公建筑及大型公共建筑分项能耗数据采集技术导则》住建部2008【114号】文●DGJ08-2068-2012《公共建筑用能监测系统工程技术规范》3系统的网络结构系统根据具体的工程情况来设计组网方式，采用分层分布式设计。

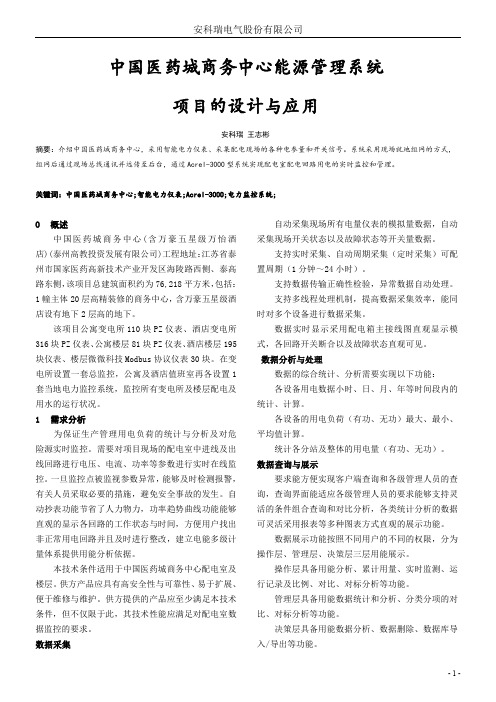

中国医药城商务中心能源管理系统项目的设计与应用
中国医药城商务中心能源管理系统项目的设计与应用安科瑞王志彬摘要：介绍中国医药城商务中心，采用智能电力仪表、采集配电现场的各种电参量和开关信号。
系统采用现场就地组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型系统实现配电室配电回路用电的实时监控和管理。
关键词：中国医药城商务中心;智能电力仪表;Acrel-3000;电力监控系统;0概述中国医药城商务中心(含万豪五星级万怡酒店)(泰州高教投资发展有限公司)工程地址：江苏省泰州市国家医药高新技术产业开发区海陵路西侧、泰高路东侧，该项目总建筑面积约为76,218平方米，包括：1幢主体20层高精装修的商务中心，含万豪五星级酒店设有地下2层高的地下。
该项目公寓变电所110块PZ仪表、酒店变电所316块PZ仪表、公寓楼层81块PZ仪表、酒店楼层195块仪表、楼层微微科技Modbus协议仪表30块。
在变电所设置一套总监控，公寓及酒店值班室再各设置1套当地电力监控系统，监控所有变电所及楼层配电及用水的运行状况。
1需求分析为保证生产管理用电负荷的统计与分析及对危险源实时监控。
需要对项目现场的配电室中进线及出线回路进行电压、电流、功率等参数进行实时在线监控。
一旦监控点被监视参数异常，能够及时检测报警，有关人员采取必要的措施，避免安全事故的发生。
自动抄表功能节省了人力物力，功率趋势曲线功能能够直观的显示各回路的工作状态与时间，方便用户找出非正常用电回路并且及时进行整改，建立电能多级计量体系提供用能分析依据。
本技术条件适用于中国医药城商务中心配电室及楼层。
供方产品应具有高安全性与可靠性、易于扩展、便于维修与维护。
供方提供的产品应至少满足本技术条件，但不仅限于此，其技术性能应满足对配电室数据监控的要求。
数据采集自动采集现场所有电量仪表的模拟量数据，自动采集现场开关状态以及故障状态等开关量数据。
支持实时采集、自动周期采集（定时采集）可配置周期（1分钟～24小时）。
电能预付费管理系统
1.2客户需求
1.2.1预付费功能
每个回路单独安装预付费电能表，用户必须先缴费购电然后才能用电，用户充值购电可以通过一卡通购电平台自助充值。
1.2.2提醒用户及时充值购电功能
每个回路采用“先充值后用电”的管理模式，当预付费电表内剩余电量小于10kWh(可设定)时，预付费电表可通过报警灯报警，另外后台电能管理系统可通过短信方式通知用户及时充值购电。
主要功能
序号
功能
功能描述
1
电能计量
计量有功总电能，正反电能合计
2
预付费
通过电能预付费管理系统实现先交费部控制
4
电参量测量
U、I、P、Q、S、PF、F
5
LCD显示
8位段式LCD显示
6
脉冲输出
集电极开路输出
技术参数
电压输入
工作电压范围
220Vac±20%
参比频率
50Hz
功耗
报警跳闸和预付费功能
当表内剩余电量低于设定的报警电量1时，电表报警指示灯点亮，提示用户剩余电量不足。
当表内剩余电量低于设定的报警电量2时，电表跳闸报警，并点亮跳闸指示灯，提醒用户购电；插卡后可手动重合闸，当剩余电量用至0时，跳闸断电。仅用户购电后才可恢复用电。
2.3系统组网方式
本电能预付费管理系统可通过三种组网方式进行组网。
2.2
电能管理系统在江苏安科瑞的应用小结
电能管理系统在江苏安科瑞公司的应用刘丹玲江苏安科瑞电器制造有限公司江阴214405摘要：介绍江苏安科瑞电器制造有限公司电能管理系统，通过多功能的电力监控装置、通讯网络和计算机软件，实现公司供配电系统在运行过程中的数据采集、运行监视、事故预警、事故记录和分析、电能质量检测、三相不平衡监视、谐波分析，完成公司的电能计量、能耗管理、设备管理和运行管理。
关键词：江苏安科瑞电器制造有限公司、电能管理系统、成本核算、能耗监测0引言为了响应国家节能减排的号召，同时满足公司成本考核细化的要求，建立了覆盖全厂区的能源计量系统，并将各类能源消耗逐级分项，摸清能耗组成和流向；编制单位产品能源消耗限额，落实能源消耗考核；重点用能设备能耗监测，提高运行效率。
Acrel-3000电能管理系统具有专业性强、自动化程度高、易使用、高性能、高可靠等特点，本文介绍了利用该电能管理系统进行数据分析，提出合理化建议并实施，以及实施后的效果。
1系统设计江苏安科瑞电器制造有限公司能效管理系统项目包含两幢生产大楼、行政楼、宿舍楼以及变电所，系统包含电能管理系统所有多功能仪表和导轨式电能计量仪表数据，从电能管理系统读取数据存入能耗数据库，并在行政楼设立了数据中心，进行实时监控。
1.1系统结构本电能管理系统实现了全厂区的用电监测和电能管理，包括厂区配电室、1~4#车间内多功能仪表和导轨式计量仪表，一共293台，其中终端计量仪表DTSF、DDSF系列共计235只。
系统主要采用分层分布式计算机网络结构，如图1所示：图1网络结构1.2系统主要功能1.2.1数据采集功能采集厂区变电所、1~4#车间所有回路的电气参数，具体功能如下：1)进线柜装置的仪表对三相电压、电流、有功功率、无功功率、有功电能、无功电能、功率因素进行测量。
2)出线柜、联络柜装置的仪表对三相电流、有功电能、无功电能进行测量。
3)终端导轨式电能计量装置对有功电能、无功电能进行测量。
4)主要设备包括谐波含量、电压电流不平衡度、峰值电压等。
默纳克nice3000一体机功能全参数说明书
默纳克nice3000 —体机功能参数说明F0组基本参数：F0-00控制方式：出厂设定“ 1 ”最小单位1设定范围0-1选择系统的运行方式0 :开环矢量。
无速度传感器矢量控制，主要是用于异步电机调试时的检修低速运行或维修时的故障判断运行。
1:闭环矢量。
有速度传感器矢量控制，用于正常的距离控制运行。
注：同步电机不能够开环运行，请在电梯检修运行前进行电机调谐。
IF0-01命令源选择出厂设定1最小单位1设定范围0:操作面板控制1:距离控制F0-01设定系统以何种方式产生运行命令和运行速度指令0 :操作面板控制。
用操作面板的Run、Stop键进行控制，运行速度由F0-02 （面板控制运行速度）设定。
此方式仅用于测试或者电机调谐过程中。
1:距离控制。
NICE3000电梯使用方式，检修运行时电梯按照F3-11参数所设定速度运行；正常运行时根据电梯当前楼层和目的楼层的距离自动计算速度和运行曲线，实现直接停靠。
F0-02面板控制运行速度面板控制运行速度出厂设定0.050m/最小单位0.001m/设定范围0. 050〜F0-04该功能仅在功能码F0-01=0 （操作面板控制）时有效。
它设定了NICE3000 通过面板控制时速度的初始值。
运行中可以修改此功能码，以改变键盘控制时的运行速度。
F0-03电梯最大运行速度出厂设定0.050m/最小单位0.001m/设定范围0.250〜F0-04设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。
F0-04电梯额定速度出厂设定1.500 m/最小单位0.001m/设定范围0.250〜4.000m/它是指电梯标称的额定速度。
该功能参数是由电梯的机械和曳引机来决定的，F0-03表示在F0-04的电梯速度范围内运行的实际速度。
例如：某个电梯额定速度 1.750 m/s ，在使用过程中实际电梯最大速度只需要运行在 1.720 m/s ，那么，F0-03=1.720 m/s ，F0-04=1.750 m/s 。
电能管理系统在上海世博村VIP生活馆的应用
电能管理系统在上海世博村VIP生活馆的应用王晓明1 陆明1摘要：介绍上海世博村VIP生活馆配电系统及电能管理系统，采用智能电力仪表和微机保护采集配电现场的各种电参量和开关信号。
系统组网的方式，组网后通过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现建筑电力能耗的自动管理及Acrel-3000型电能系统所实现的功能，为楼宇电能统计数据，为节能提供决策依据。
关键词：世博村;智能电力仪表;Acrel-3000型;电能管理系统The application of Energy Management System in VIP Living Museum inShanghai World Expo VillageLU Ming1.Shanghai Acrel ltd,Shanghai 201801;Abstract: Introducing distribution system and power management systems of VIP Living Museum in Shanghai World Expo Village,adopting the way of systmen network that collecting a variety of electrical parameters and switching signals of Intelligent Power Meter and the Computer Protection Acquisition distribution scene,and later conveying to the backstage through field bus communication, through Acrel-3000 energy management system to achieve automated construction power consumption management and the functions, to statistic building energy data ,to offer the strategic decision basis of energy conservation.Key words: Expo Village; Intelligent Power Meter; Acrel-3000 ; Energy Management System0 概述上海世博村VIP生活馆项目定位于五星级酒店，是 2010 年上海世博会配套世博村项目中规格最高的酒店。
电能管理软件在淄博欧木特种纸业二期
电能管理软件在淄博欧木特种纸业二期配电系统中的应用倪中明上海安科瑞电气股份有限公司，上海嘉定摘要：本文介绍基于Acrel-3000电能管理软件和网络电力仪表而设计实现的一套分散式采集和集中控制管理的配电自动化系统，系统实现了微机在配电室中无人管理的功能，省去了值班人员现场操作的无序性，提高了供电质量和管理水平，具有简明实用、投资少等优点。
关键词：电能管理软件；网络电力仪表；欧木特种纸业0引言近年来，随着电网现代化程度的不断提高，变配电站将向数字化，智能化发展。
智能电子设备将会越来越多地应用于变配电站中的保护，控制和测量领域。
电能管理系统的应用能够明显提高数据的可靠性和真实有效性，从而提高管理的规范性，安装在监控侧的网络电力仪表与变配电站电能管理系统进行通信，可以提供充分的电力系统状态数据，从而提高整个变配电站的运行和维护水平。
Acrel-3000电能管理软在淄博欧木特种纸业有限公司的应用，成功实现了2个低压配电室电力参数的集中采集，成为淄博欧木特种纸业有限公司变配电站向数字化，智能化发展的标志。
1项目介绍淄博欧木特种纸业有限公司是山东齐峰特种纸业股份有限公司的全资子公司。
2003年企业被国家科技部命名为国家新材料产业化基地骨干企业，2004 年进入全国私营企业纳税百强排行榜，公司拥有山东省企业技术开发中心、山东省高档装饰原纸工程技术中心和院士工作站，由中国唯一造纸院士陈克复教授担任首席专家。
企业是国家级重点高新技术企业，山东省造纸十强企业、淄博市明星企业，“双峰牌”系列高档装饰原纸产品荣获“山东省著名商标”和“山东名牌”的称号。
公司通过了ISO9001 国际质量、ISO14001 国际环境、OHSAS18001 安全三标管理体系认证，2007年、2008年连续两年被国家统计局评为高档装饰原纸行业全国销售量、销售额第一名，被中国创业投资界评为2009中国最具投资价值企业50强，被央视证券资讯频道评为2009中国最具投资潜力企业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-1-
Acrel-3000电能管理系统在高岛屋的应用
刘亚君
江苏安科瑞电器制造有限公司江苏江阴214405
摘要：介绍高岛屋，采用智能电力仪表，采集楼层用户各种电参量。系统采用现场就地组网的方式，组网后通
过现场总线通讯并远传至后台，通过Acrel-3000型电能管理系统实现楼层用户用电的实时监控和管理。
关键词：高岛屋购物中心智能电力仪表Acrel-3000型电能管理系统
0概述
高岛屋百货公司具有180年历史的高岛屋是日本最大的连锁百货公司之一，在日本国内拥有20余家连锁店，
2007年营业收入位居全日本百货公司之首。迄今为止，高岛屋百货只在海外开设了3家连锁店，即纽约、台北
和新加坡，均在当地销售排行榜中位居前列，其中新加坡高岛屋和台北高岛屋已连续多年蝉联当地百货业销售
额冠军。
上海高岛屋百货选址于虹桥路与红宝石路当中黄金地段的古北国际财富中心二期，财富中心二期总高30
层，是一幢含高档商业、五星级酒店及购物中心等于一体的超5A甲级智能化商务楼宇。
我司承接本项目的电能管理系统，实时采集楼层用户终端电能计量表的数据，用于分析、管理用户的用电
情况，以便于用户对楼层用电情况的实时了解。
1需求分析
本电能管理系统的实施，在以下各方面达到预定的目标：
1）掌握各终端用户电力设备运行情况；
2）对电能管理系统中各种状态监测、历史数据生成报表，系统可以设计和管理多种报表样式，实现日、月、
年报表管理；
3）数据记录和故障数据记录；
4）提高电力管理系统运行管理效率，大幅提升管理水平；
5）实现故障信息报警，报警查询，可以设置预报警信号和故障报警信号，通过声光、界面等方式提示用户，
待用户确认后复位，并可以提供报警信息打印功能。
6）强大的用户管理功能，系统记录各管理员运行记录、操作记录等，并设置多级用户，分别赋予不同权限
以及相应密码，确保操作安全。实现各变电站无人或少人值班；
2系统方案
监控系统主要实现对上海高岛屋终端用户进行电能管理。监控范围为终端用户的远程实时数据采集、处理、
分析、显示。系统于楼层强电井内接入461只终端计量仪表，分为22条总线，总线直接接入值班室内采集设备，
从而在监控主机上实现总线上仪表与监控主机的数据连通。如下图所示：站控管理层、网络通讯层和现场设备
层。
1）站控管理层
站控管理层针对电力监控系统的管理人员，是人机交互的直接窗口。在主要指置于值班室的工控机、显示
器、UPS、打印机等。
-2-
2）网络通讯层
通讯层主要是由两台NPORT5610-16串口服务器、协议隔离转换器、以太网设备及总线网络组成。
NPORT5610-16串口服务器主要功能是监测现场智能仪表；以太网设备及总线网络的主要功能是实现数据交互，
使配电系统管理集中化、信息化、智能化，极大提高了配电系统的安全性、可靠性和稳定性，真正达到了无人
值守的目的。
3）现场设备层
现场设备层是数据采集终端，主要由智能仪表组成，智能仪表通过屏蔽双绞线RS485接口，采用MODBUS
通讯协议总线型连接接入通讯服务器，经通讯服务器到达该门卫处监控主机进行组网，实现远程控制。
智能仪表现场连接示意
现场仪表以手拉手方式通过屏蔽双绞线(RVVSP2*1.0)进行通讯连接，每根总线连接智能仪表数量在24只
左右，然后将数据上传至串口服务器NPORT5630-16，进而将数据上传至当地监控终端。具体连接示意图如下所
示：
用户侧采用终端计量仪表DDSD1352-C和DTSF1352-C,能够测量单相(三相)电压、电流、有功功率、无功功
率、频率、功率因数等。
3系统功能
3.1功能特点
本系统采用全中文界面，操作简单方便；运行稳定可靠。点击相应快捷按钮即可进入相应的系统功能模块；
系统具有终端计量仪表用电量显示，模拟图显示和网络结构图显示；系统提供了友好的人机交互界面，一切操
作均可在界面上进行，而且具有远程显示功能。
3.2登录界面
软件在启动后输入对应的密码，才可进入监控系统界面，查看监控数据，否则无法查看。用户名分为“管
理员”和“操作员”，两者权限不同，操作员只能操作部分功能，管理员拥有最高权限。
-3-
整个界面分为三块，标题界面、系统界面和菜单切换界面。
3.2.1标题界面
在标题界面中，将显示当前登录用户及系统当前时间。
3.2.2菜单切换界面
菜单切换界面排布的按钮为系统各个功能切换按钮。通过点击不同的功能按钮，就可进入相应的功能界面。
3.2.3系统界面
-4-
系统界面
系统界面可查看各配电回路的用功情况以及主要的电参量。主要数据包括：三相电流，电能。当选择以“管
理员”身份登录系统后，可在系统一次图中点击回路名称，直接对回路名称进行修改，修改后系统会自动保存。
3.3通讯状态
通讯状态功能
进入通讯状态后，能够看到整个系统的分布式网络结构，该系统具有网络诊断功能。能实时监控系统网络
通讯状态，出现网络故障时，系统自动显示故障线路及具体单元。
3.4电能报表
-5-
电能报表功能
用电量的管理以报表形式呈现，该报表可以呈现系统运行期间的任意时间段内的各回路用电，并制作在一
张表内，可方便查询。通过调节开始时间和结束时间，可显示此时间段内的用电量。该报表可以以电子表格的
方式导出，同时具备打印功能。
3.5报警及事件
3.5.1实时报警
遥测实时报警功能
实时报警窗口监测系统所采集的遥测量。报警窗口会在系统运行时自动打开，并一直隐藏在后台。
当有电流或者电压越限，并且触及报警界限时，“相应实时报警”窗口就会自动弹出，并以红色字体显示具
体的报警信息：回路名、越限的电参量、报警值等。
3.5.2历史报警
-6-
报警历史查询功能
在历史报警界面中点击查询按钮，通过调节开始时间和结束时间，即可查询到过去任意时间段内的系统报
警信息，包括遥测报警和遥信报警，还包括具体的报警时间，报警类型，报警内容等。
3.6系统事件
系统事件查询功能
可以查看当前状态下系统的各部分运作情况，选择“事件查询”，可以查询任意时刻的运作情况。
3.7用户管理
点击菜单栏的“用户管理”、“用户登录”、“用户注销”。
系统为用户提供了3项与用户身份和管理有关的功能。“用户登录”可以实现登录用户身份的切换；已登录
用户可以通过“用户注销”删除登录用户的身份；“管理员”可以通过“用户配置”，修改所有用户的登录密
码；”管理员“可以使用“添加删除”增添用户身份，也可以删除已有的用户身份。
4结束语
在当今配电设施的应用中，大型商业建筑的配电安全性至关重要，本文介绍的Acrel-3000电能管理系统在
上海高岛屋的应用，可以实现对变电所供配电回路用电的实时监控，不仅能显示回路用电状况，还具有网络通
讯功能，可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理，实时显示变电
-7-
所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框、语音提示、短信报警灯，并生成各种
电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究，该系统运行安全、可靠、稳定，为工厂
解决用电问题提供了真实可靠的依据，取得了较好的企业效益。
参考文献：
[1].任致程周中.电力电测数字仪表原理与应用指南[M].北京.中国电力出版社.2007.4
[2].周中等编著.智能电网用户端电力监控与电能管理系统产品选型及解决方案[M].北京.机械工业出版社.
2011.10
作者简介：刘亚君，女，本科，任职于江苏安科瑞电器制造有限公司，主要从事智能建筑供配电监控系统。
