变电站电压无功自动控制系统综合分析
变电站电压无功自动控制系统综合分析【摘要】现代电力系统的规模越来越大，无功的平衡和电压的稳定非常重要。
所以，现代电力系统中的无功功率与电压控制是一个非常重要的问题，需要很好地解决。
【关键词】变电站；电压无功；自动控制系统；综合分析一、总的功能变电所可看做电力系统的一个元件，其电压水平和无功流动与系统是相互影响的，因此，在控制策略上VQC装置必须满足变电所调节电压及平衡无功的要求。
同时，要服从系统运行的需要，执行调度控制中心通过远动信号的指令，发出动作信号或者闭锁信号。
只有这样，VQC装置控制策略才算是完整的。
有时由于系统电压过高或者过低，经过变电所内上述调整后系统并不一定能进入规定区域运行，这时装置应自动闭锁，并应向调度控制中心发出信号，调度控制中心可以通过远动信号来调节邻近变电所或上级变电所的潮流达到该所的控制目标；另一方面，有时系统为了达到某种目标，需要个别变电所在无功或电压上作出某种限度的牺牲，或者调度控制中心为了实现全区域潮流优化，最大限度地降低网损，也可以对VQC发出越级控制的指令。
二、参数设置系统应具有良好的参数配置功能，能对系统应用对象进行不同的设置，使通用软件能适应各种需求。
1.VQC装置可以使用在不同等级的变电站，所以需要对变电站电压等级、变压器台数、有载调压挡数、母线分段情况、电容器组数及控制开关的接线按要求进行配置。
2.系统设计成可选直接测量获取电压、电流等遥测量信息或与RTU通信获取电压、电流等遥测量信息。
VQC参数包括系统参数、VQC控制策略、主变压器基本参数、主变运行参数、无功定值、中端电压定值、低端电压定值、主变闭锁信息、电容器闭锁信息、电容器基本参数、母联参数以及主变调节时刻定义等。
三、数据输入、输出VQC正常工作需要实时监测电力系统当前运行实时状态，根据电网当前实时状态决定控制策略。
VQC自动装置需采集的数据包括遥测数据。
遥测数据包括：无功功率，变压器低压侧三相有功、无功功率，变压器高压侧三相电流，变压器低压侧三相电流，变压器低压侧谐波分量等。
VQC装置在110kV无人值班变电站的运行分析
装 置 将各 时 段 电压 和 无 功 限值 作 为判 断 依据 ， 确定 了图 １ 所示 的“ 十七域 图” 。根据 实际测 量 的低 压侧母 线 电压和 高压侧 无 功负荷 大小 ，确定 系统 目 前运行 的 区域 ，按照 表 １给 出该 区域 的调节 策 略发 变压 器调档 或无 功设 备投 切指令 。图 中第 ９域 为 目 标 区域 ， 每个指 向该 区域 的箭头 代表 一种调 节方 法 。 其 中 △ 、 Ｑ 分别 为 分接 头 调节 一档 引起 的 电压 、 ａ 无 功最 大 变 化 量 ， 、 Ｑ 分 别 为投 切 一组 电容 器 △ ａ
１１ 调 节原 理 ．
［ 文献标 识 码】Ｂ ［ 文章 编号】１０ — ２ ８ ２０ ）４ ０ ３ — ３ ０ ８ ６ １ （０ ６ ０ — ０ ５ ０ 电压 质量 对 电 网稳定 及 电力设 备安 全运 行影 响 重 大 ， 功是 影响 电压 质量 的一个 重要 因素 ， 无 电压 和 无 功调节 任 务 由各 级变 电站 承担 。随着 用户 对供 电 质量要 求 的 不断 提 高 和无 人值 班 变 电站 的增 多 ， 由 人 工手 动调 节 电压 无 功 的方 式 已不能适 应发 展 的需 要， 急需 进行 电压 无功 自动 控制方 式 的改造 。
包 头 供 电局韩 庆 坝胜 集控 站管 辖 ， 现有 ２台 Ｓ Ｓ ７ Ｆ Ｚ 型
分 接 头调 节 对 Ｕ及 Ｑ 的影 响 ： 分接 头 上 调 （ 向 主变 二 次侧 电压升 高 方 向调 整 ）后 Ｕ将 变 大 ， Ｑ将 变 大 ；分 接头 下调 （ 向主变二 次侧 电压 降低方 向调 整 ） Ｕ将 变小 ， 变小 。 后 Ｑ将 电容器投 切对 Ｕ及 Ｑ的 影 响 ： 入 电容器 后 Ｑ将 变小 ， 投 Ｕ将变 大 ； 出电容 退 器后 Ｑ将 变大 ， 变小 。 Ｕ将 １ 调节 策 略 ． ２ Ｖ Ｃ调 节方 式分 为 ： 电压 ； Ｑ 调 调无 功 ； 电压 优 先 （ 电压 与无 功不 能 同时满 足要求 时 ， 先保 证 电压 当 优
AVC与VQC运行浅析
AVC与VQC运行浅析摘要：AVC是自动电压控制系统，VQC是电压无功能控制，两者都有改善电压质量、实现无功分层平衡、以及消除人为操作失误的功能。
并且AVC与VQC在简化操作流程、保证人身安全方面也有着非常重要的作用，因此本文就对两者从工作原理、控制策略、以及应用效果来进行比较分析，为相关人员提供参考。
关键词：AVC系统；自动电压控制；VQC装置电压是评价电能质量非常重要的指标，其质量直接影响着电网的稳定性、电力设备运行的安全性，因此如何降低电网的损耗，成为了必须要解决的问题。
目前在电网系统中，常常会应用VQC，来对变电站的电压进行控制，然而随着变电站各项技术的发展，其逐渐的无法做到对电压进行最优的控制。
而AVC系统的出现有效的解决了这一问题，目前也被广泛的应用在电网系统中，对电压进行自动控制。
因此本文对于AVC跟VQC的研究具有非常现实的指导意义。
一、自动电压控制AVC系统AVC系统是一个非常复杂的系统，其即要考虑如何对发电机组进行无功控制，还要考虑如何对电容器、变压器的分接头进行投切跟控制，以此来优化电压质量。
（一）AVC的工作原理AVC系统主要是利用电网中离散事件为驱动程序，采用离散指令、动态过程相结合的形式来对电压进行有序的协调和控制。
其是利用了电网的动态过程、离散操作、以及离散指令相互作用的特点来进行设置的，目前很多电网的AVC系统都是基于南瑞OPEN-3000平台，其主要是从SCADA来进行数据的采集，以此来对电压的状态进行实时的跟踪、分析、计算，并且通过SCADA来下达控制指令，从而实现了对无功电压的控制。
（二）AVC基本结构及控制目标AVC基本结构就是主站、子站。
其中主站安装在电网的调度中心，子站安装在发电厂侧。
其工作原理就是子站将电压状态发送给主站进行数据分析，主站将分析结果，将节点电压控制指令发送给子站。
子站又分为上位机、下位机，其中上位机主要是接受主站的控制命令，下位机来进行无功电压控制。

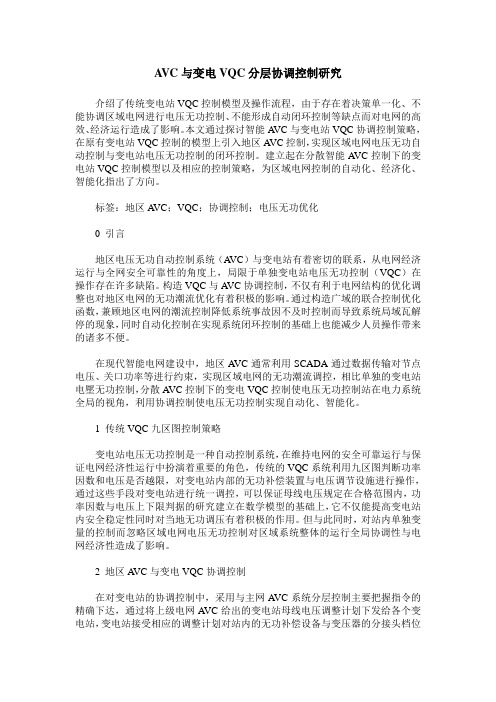

AVC与变电VQC分层协调控制研究
A VC与变电VQC分层协调控制研究介绍了传统变电站VQC控制模型及操作流程，由于存在着决策单一化、不能协调区域电网进行电压无功控制、不能形成自动闭环控制等缺点而对电网的高效、经济运行造成了影响。
本文通过探讨智能A VC与变电站VQC协调控制策略，在原有变电站VQC控制的模型上引入地区A VC控制，实现区域电网电压无功自动控制与变电站电压无功控制的闭环控制。
建立起在分散智能A VC控制下的变电站VQC控制模型以及相应的控制策略，为区域电网控制的自动化、经济化、智能化指出了方向。
标签：地区A VC；VQC；协调控制；电压无功优化0 引言地区电压无功自动控制系统（A VC）与变电站有着密切的联系，从电网经济运行与全网安全可靠性的角度上，局限于单独变电站电压无功控制（VQC）在操作存在许多缺陷。
构造VQC与A VC协调控制，不仅有利于电网结构的优化调整也对地区电网的无功潮流优化有着积极的影响。
通过构造广域的联合控制优化函数，兼顾地区电网的潮流控制降低系统事故因不及时控制而导致系统局域瓦解停的现象，同时自动化控制在实现系统闭环控制的基础上也能减少人员操作带来的诸多不便。
在现代智能电网建设中，地区A VC通常利用SCADA通过数据传输对节点电压、关口功率等进行约束，实现区域电网的无功潮流调控，相比单独的变电站电壓无功控制，分散A VC控制下的变电VQC控制使电压无功控制站在电力系统全局的视角，利用协调控制使电压无功控制实现自动化、智能化。
1 传统VQC九区图控制策略变电站电压无功控制是一种自动控制系统，在维持电网的安全可靠运行与保证电网经济性运行中扮演着重要的角色，传统的VQC系统利用九区图判断功率因数和电压是否越限，对变电站内部的无功补偿装置与电压调节设施进行操作，通过这些手段对变电站进行统一调控，可以保证母线电压规定在合格范围内，功率因数与电压上下限判据的研究建立在数学模型的基础上，它不仅能提高变电站内安全稳定性同时对当地无功调压有着积极的作用。
